Le collecteur tournant, pièce maîtresse
Pour que le courant circule alors que la bobine tourne, le câble ne peut pas être raccordé en dur. Un ensemble de bagues et de balais assure la liaison électrique en continu. C’est lui qui définit le nombre de conducteurs disponibles, l’intensité admissible et la durée de vie de l’enrouleur.
Trois caractéristiques se lisent ensemble : le nombre de pôles, qui doit couvrir phases, neutre et terre ; la section du câble ; et l’intensité admissible par pôle. Un collecteur trois pôles ne suffit pas à une alimentation triphasée avec neutre et terre, et cela ne se rattrape pas après installation.
Le câble enroulé chauffe
Un câble laissé sur sa bobine dissipe mal la chaleur qu’il produit. Son intensité admissible est donc nettement inférieure enroulé que déroulé, et l’écart atteint la moitié sur les enrouleurs de chantier. Sur un poste où le câble reste partiellement enroulé en permanence, c’est la valeur « enroulé » qui doit servir au dimensionnement.
Carrossé, ouvert, motorisé

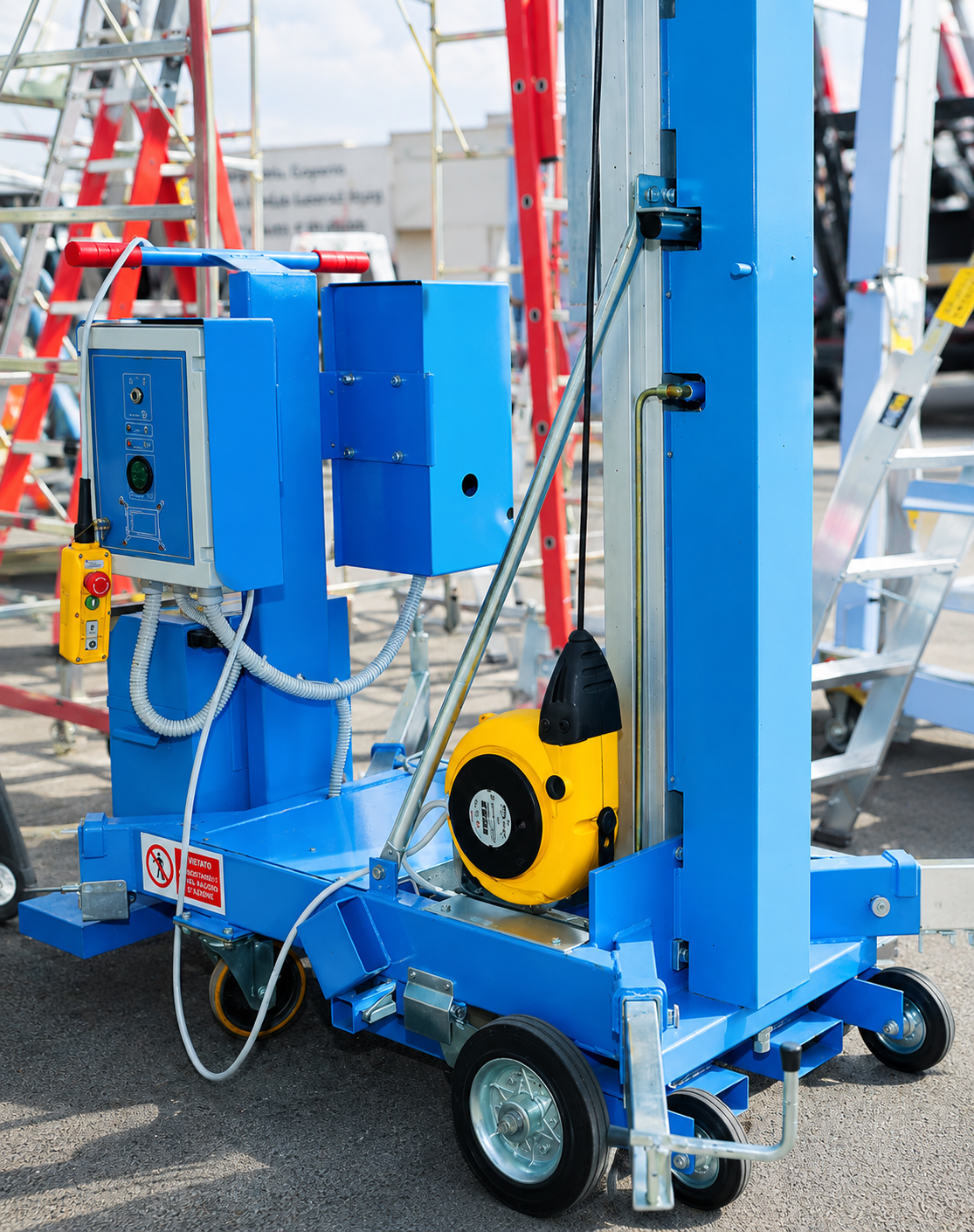

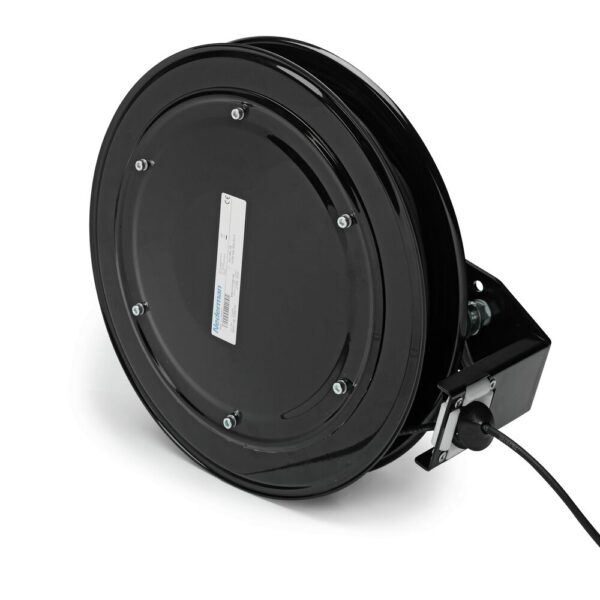

L’enrouleur carrossé protège le câble et convient aux ateliers et aux zones de passage. L’enrouleur ouvert accepte de plus grandes longueurs et des sections supérieures, au prix d’un encombrement visible. Le motorisé s’impose sur les applications embarquées — nacelles, ponts roulants, bras télescopiques — où la traction manuelle n’est plus envisageable.
Le ressort tire en permanence, y compris à l’arrêt. C’est la limite que l’arbitrage entre ressort et moteur doit trancher, et elle ne tient pas qu’à la longueur. Un ressort spiral maintient le câble sous tension quelle que soit la position de la machine ; sur une forte section laissée déroulée des heures durant, cette traction constante fatigue l’âme. Un enrouleur motorisé pilote son effort et peut le ramener à presque rien une fois la machine immobile.

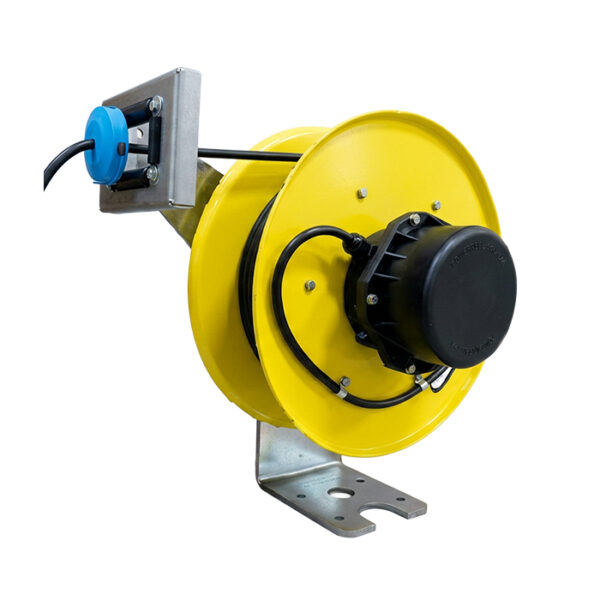

Un critère de vérification simple : demandez deux longueurs, pas une. Un enrouleur à ressort n’accepte pas la même longueur selon que le câble sort à l’horizontale ou descend à la verticale, puisque le poids de la partie déroulée s’ajoute alors à l’effort repris par le ressort. Chez STEMMANN, une taille donnée pour 60 m en sortie horizontale tombe à 27 m en descente verticale — plus de la moitié. Un fournisseur qui n’annonce qu’une seule valeur n’a pas dimensionné le cas de descente, et c’est celui qui casse.
Un cas échappe à cette règle et mérite d’être connu : si l’enrouleur monte et descend avec la machine et que l’alimentation reste au point fixe, le poids du câble ne pèse plus sur le dimensionnement du ressort. Cette disposition autorise des longueurs bien supérieures à une descente classique, et elle est trop rarement envisagée.
Le cas particulier de la mise à la terre

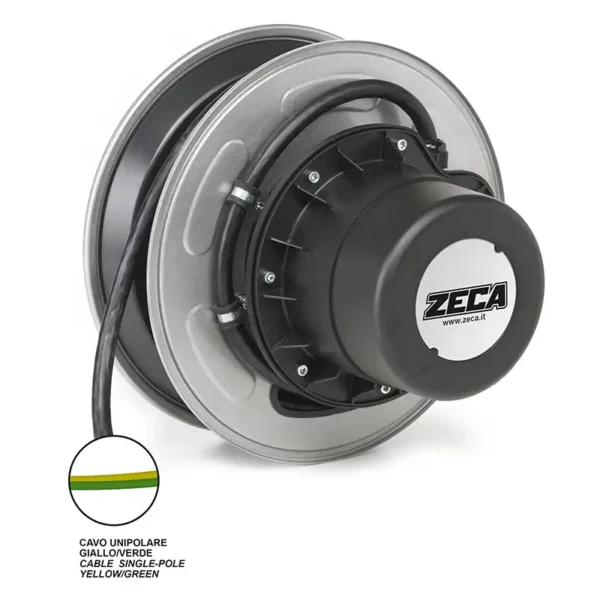

Les enrouleurs de mise à la terre ne distribuent pas d’énergie : ils évacuent des charges électrostatiques pendant un transfert de liquide inflammable, entre un camion-citerne ou un fût et la terre de l’installation. Ils comportent souvent une pince et, selon les modèles, un contrôle de continuité qui autorise ou interdit le transfert. C’est un équipement de sécurité à part entière, traité sur notre page ATEX.
Le même principe d’enroulement sert aussi la protection foudre des bacs de stockage à toit flottant. Fixé en haut de la robe, un conducteur de dérivation rétractable déroule une tresse de 50 mm² jusqu’au toit et la rembobine quand celui-ci remonte : la liaison toit-robe reste à sa longueur minimale, donc sous 0,03 ohm, quel que soit le niveau de remplissage. C’est la pratique recommandée par l’API RP 545 pour éviter les feux de joint de robe ; la gamme est présentée sur notre page LYTECH.
Véhicules de secours : l’alimentation en caserne
Un véhicule de secours stationné en caserne reste raccordé au réseau par une alimentation auxiliaire temporaire. Le câble descend de la charpente jusqu’au véhicule et doit être remonté avant le départ : c’est le moment critique, celui où l’équipage n’a pas de temps à consacrer à une prise.
Trois solutions existent, et elles se distinguent par le nombre de gestes au départ. L’enrouleur à ressort LO3K/X de CONDUCTIX impose de retirer la fiche, de libérer le cliquet et d’accompagner l’enroulement jusqu’à la butée, amortie sur ce modèle. Les Twin Reels de ZECA associent le câble et un tuyau d’air sur un même tambour ; leurs versions à prise éjectable Rettbox libèrent le véhicule automatiquement au démarrage. Le RETTREEL de CONDUCTIX, motorisé, descend et remonte la fiche sur commande ; avec l’option d’éjection au démarrage, la clé de contact déclenche l’éjection, l’enroulement et, au besoin, l’ouverture des portes.
Ce qui se décide avant la commande : la tension à délivrer au véhicule (12 V ou 24 V continu, 230 V ou 400 V alternatif), le nombre de contacts de la prise, la hauteur de fixation et la distance entre l’aplomb de l’enrouleur et la prise du véhicule.
