13 tailles
d’enrouleurs à ressort
GEDO distribue en France les enrouleurs de câble VAHLE, à ressort comme motorisés. Chaque configuration se chiffre sur étude, à partir du câble et de l’installation.
La marque VAHLE
Paul Vahle GmbH & Co. KG, établie à Kamen en Rhénanie-du-Nord-Westphalie, construit des systèmes de transmission d’énergie pour les équipements en mouvement. Les enrouleurs de câble en sont une branche, aux côtés des rails conducteurs et des chaînes porte-câbles. Ils alimentent les ponts roulants, les portiques, les grues de quai et de chantier, les grappins et les électro-aimants, les palans, les transstockeurs, les navettes électriques et les tables transbordeuses.
Ce qui distingue la marque
Une gamme à ressort d’une profondeur rare. Treize tailles de tambour, de 155 à 700 mm, déclinées en nombre de ressorts, en série de ressort, en nombre de pôles et en ampérage. Là où beaucoup de constructeurs proposent quatre ou cinq tailles, la sélection VAHLE se fait par tableaux, câble par câble et configuration par configuration.
Des tables de sélection qui disent la vérité. Elles publient le nombre de tours de précontrainte, le nombre de tours de service et le couple au déroulement, avec la règle qui les lie : on ne dépasse jamais la somme des deux. Un rappel plus ferme se paie en longueur de câble. Peu de catalogues exposent aussi clairement l’arbitrage.
La moyenne tension et la fibre optique. Les motorisés reçoivent des corps de bagues de 10 à 20 kV, et la transmission de signaux optiques passe par un transmetteur tournant dédié plutôt que par les bagues. Une installation qui doit remonter de la vidéo ou du bus de terrain depuis un engin en mouvement se conçoit avec cet organe dès le départ.
Des références portuaires vérifiables. Portiques à conteneurs de Bremerhaven, Duisbourg, Hambourg et Ashdod, en service depuis le début des années deux mille, avec des tambours de 5 à 7,4 mètres et 400 à 650 mètres de câble enroulé. Ce sont ces installations qui donnent l’échelle réelle de ce que la gamme couvre.
Les gammes au catalogue
Deux familles à ressort, qui se distinguent par le mode de fixation et donc par la capacité, et une famille motorisée conçue au cas par cas. Chaque fiche donne la codification des références et les tableaux de capacité.
Enrouleurs à ressort sur bride
Série VLF, dix tailles de 155 à 530 mm de tambour, jusqu’à une centaine de mètres de câble déroulé. Bagues 500 V, IP 55, construction galvanisée.
Voir la gamme →

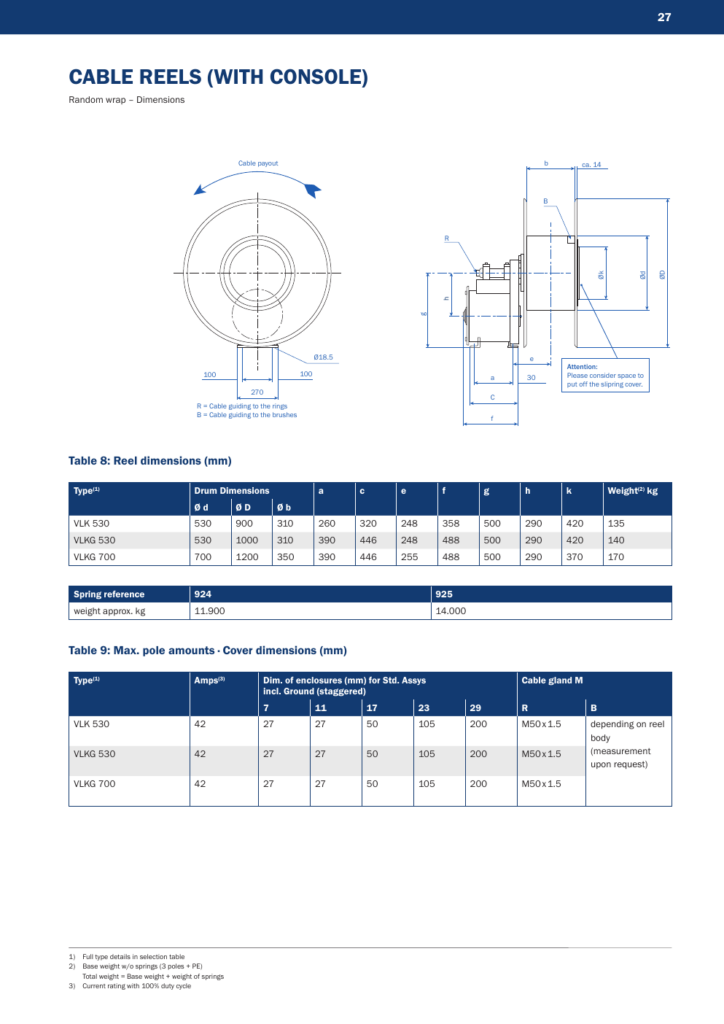

Enrouleurs à ressort sur console
Séries VLK 530, VLKG 530 et VLKG 700, pour les grandes longueurs. Jusqu’à 117 m de câble déroulé, arbre repris des deux côtés.
Voir la gamme →

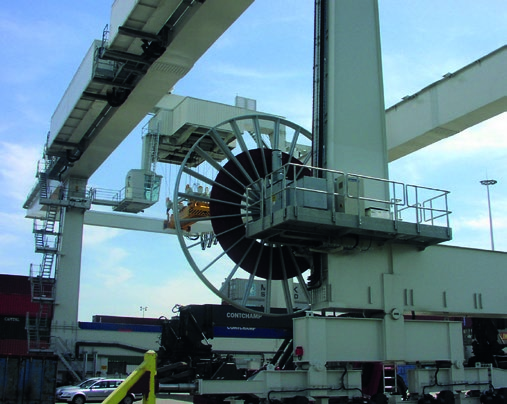

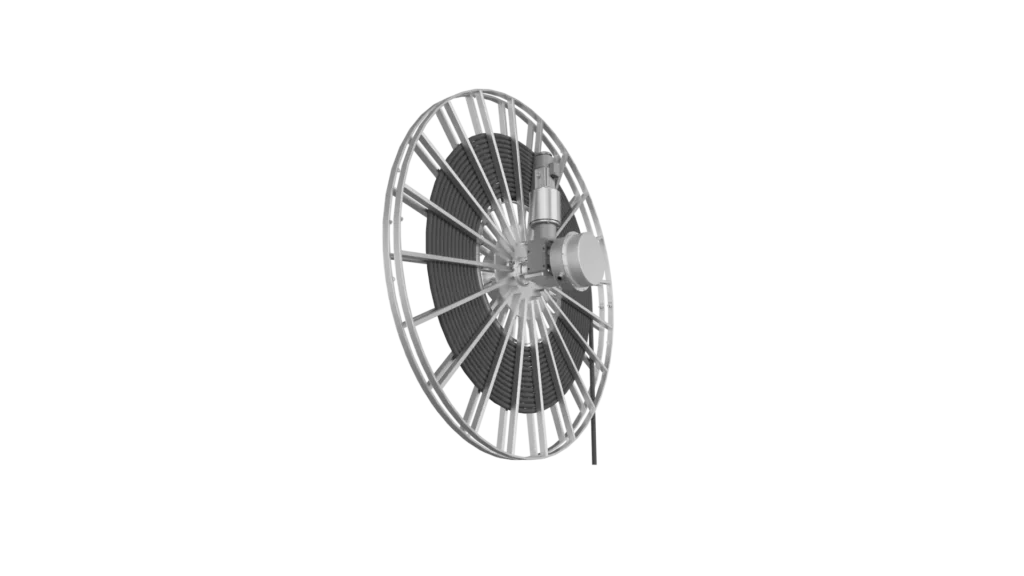

Enrouleurs motorisés
Séries LT et LTM, à accouplement magnétique ou variateur de fréquence. Basse et moyenne tension jusqu’à 20 kV, fibre optique en option.
Voir la gamme →Questions fréquentes
Bride ou console : comment choisir ?
Sur un enrouleur à bride, l’arbre est en porte-à-faux et toute la masse se reporte sur un seul plan de fixation à quatre boulons. C’est compact et cela couvre l’immense majorité des cas. La console reprend l’arbre des deux côtés et transmet les efforts par une embase large, ce qui autorise les tambours de 900 à 1 200 mm de diamètre extérieur. Le critère n’est pas la longueur de câble mais la masse garnie rapportée à la structure porteuse.
Accouplement magnétique ou variateur de fréquence sur un motorisé ?
Cela dépend de la variation du rayon d’enroulement entre le tambour nu et le tambour plein. Sur une course courte elle reste faible, et un accouplement magnétique tient parfaitement le rôle pour un coût et une maintenance moindres. Sur quatre ou cinq cents mètres de câble le rayon peut doubler : à couple constant la traction varierait dans le même rapport, ce qui est la raison d’être du couple réglable.
Quelle longueur de câble faut-il commander ?
Pas celle du déplacement. La longueur totale additionne la longueur déroulée maximale, la hauteur d’installation au-dessus du chemin de câble, deux spires de sécurité qui restent en permanence sur le tambour, et l’extrémité libre de raccordement. Une alimentation en point milieu du déplacement divise la longueur nécessaire par deux : c’est le premier levier d’économie sur une installation neuve.
VAHLE propose-t-il des enrouleurs pour zone classée ?
Le catalogue des enrouleurs à ressort annonce, parmi ses applications spéciales, des exécutions antidéflagrantes sans bagues collectrices, la suppression des bagues supprimant la source d’étincelle. Aucun marquage au titre de la directive 2014/34/UE n’est publié : en zone classée, le marquage et l’attestation applicables à la configuration retenue sont à obtenir avant commande.
Toutes les ventes se font sur devis. Décrivez votre besoin — fluide ou câble, diamètre, longueur, implantation — et nous identifions la référence adaptée.
