GEDO distribue en France la gamme tuyau de Hannay Reels. Chaque enrouleur étant assemblé à la commande, la configuration se définit au devis : diamètre, longueur, mode de rappel, matériau et raccordement.

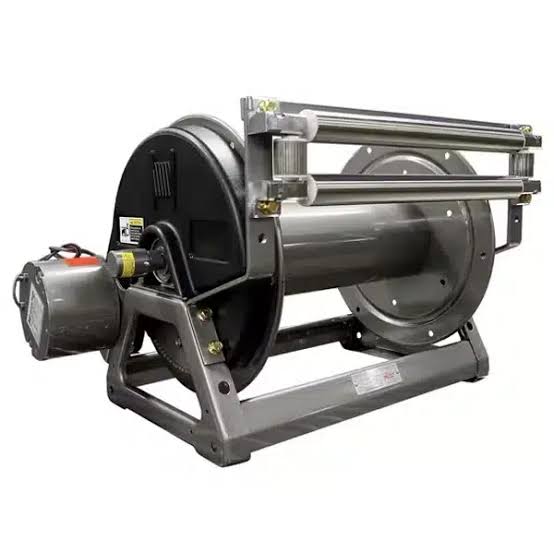

La marque Hannay Reels
Hannay Reels est un fabricant américain d’enrouleurs de tuyau et de câble, en activité depuis 1933 et installé à Westerlo, dans l’État de New York. Sa particularité tient moins à un produit qu’à un mode de production : il n’y a pas de catalogue de produits finis en stock. Chaque enrouleur est assemblé à partir de composants standard selon la configuration retenue — longueur de tambour, diamètre de flasque, mode d’entraînement, matériau, raccordement, position du galet.
C’est ce qui explique l’étendue de la gamme et la précision des tableaux de références : là où un catalogue européen propose quelques modèles, Hannay publie des dizaines de combinaisons pour une même série.
Ce qui distingue la marque
Une couverture dimensionnelle sans équivalent. Du tuyau de 1/4″ sur les enrouleurs à ressort compacts jusqu’au 4″ des enrouleurs d’aspiration, et de quelques mètres à plus de 270 m sur les séries de curage. Aucun fabricant européen ne couvre cette amplitude sur une seule marque.
Des composants boulonnés et un raccord tournant accessible. Le raccord tournant est la pièce d’usure d’un enrouleur : c’est son joint qui travaille en rotation sous pression. Hannay le place là où on peut l’atteindre sans démonter la machine, et boulonne les composants au lieu de les souder. Sur un matériel censé durer, c’est ce qui décide de sa durée de vie réelle.
Trois ans de garantie constructeur à compter de l’expédition, sous réserve d’installation et d’entretien conformes. Deux conditions valent d’être connues avant la mise en service : un connecteur flexible doit être interposé entre la tuyauterie et le raccord tournant d’entrée, et les moteurs électriques exigent un disjoncteur correctement calibré, les moteurs pneumatiques un filtre et un lubrificateur.
Une importation à intégrer au projet. Le matériel vient des États-Unis. Cela a trois conséquences concrètes : l’acheminement et les formalités douanières entrent dans le devis, la configuration doit être arrêtée avant lancement en fabrication, et les raccordements comme les tensions d’alimentation demandent une vérification que nous menons systématiquement avec vous. Nous avons réuni ces points dans une fiche conseil dédiée : importer un enrouleur américain.
Les gammes au catalogue
Quarante-deux familles, réparties ici par mode d’entraînement et par usage. Chaque fiche donne le tableau complet des références avec les capacités par diamètre, la section d’aide au choix et les plans cotés.

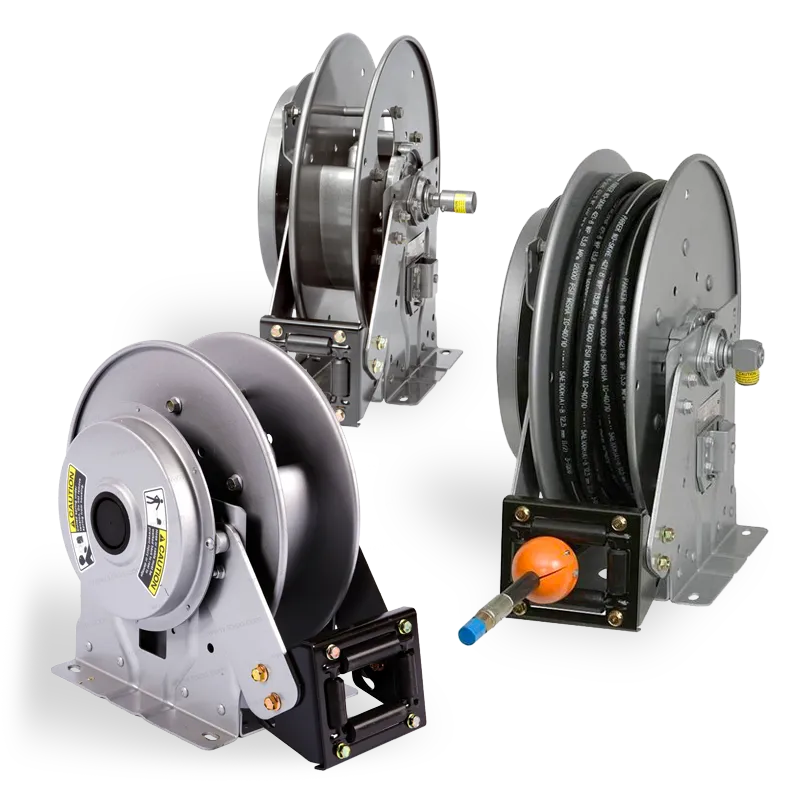

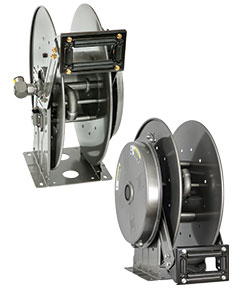

Enrouleurs à ressort
Rappel automatique par moteur à ressort, cliquet non étincelant et arbre débrayable. Du 1/4″ au 1″1/2, jusqu’à 2 × 31 m en double tuyau.
Voir la gamme →

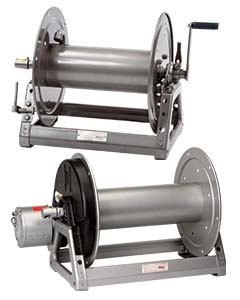

Enrouleurs à manivelle
Réenroulement direct, démultiplié par engrenage ou au disque. C’est le renoncement au ressort qui libère la longueur : jusqu’à 152 m.
Voir la gamme →

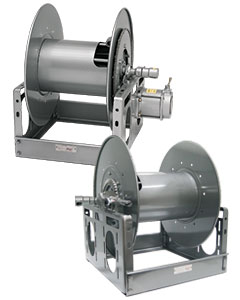

Enrouleurs motorisés
Moteur électrique, hydraulique ou pneumatique par chaîne et pignon, ou hydraulique en prise directe sans chaîne à entretenir.
Voir la gamme →
Inox et agroalimentaire
Construction inox 304 sans peinture susceptible de s’écailler, avec préparation eau potable et trois finitions au choix.
Voir la gamme →

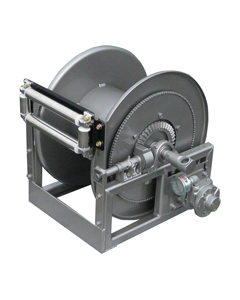

Curage et très haute pression
Tambour renforcé pour contrôler la dilatation du tuyau sous pression. Jetting, décapage par jet d’eau, curage de canalisations jusqu’à 690 bar.
Voir la gamme →
GPL et distribution de carburant
Séries dédiées à la livraison de gaz de pétrole liquéfié, en acier, aluminium poli ou inox, avec guide-tuyau escamotable.
Voir la gamme →

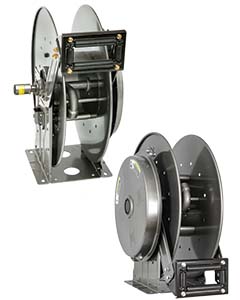

AdBlue
Chemin de fluide entièrement en inox 304 et joints EPDM, seule construction qui résiste durablement à la solution d’urée.
Voir la gamme →

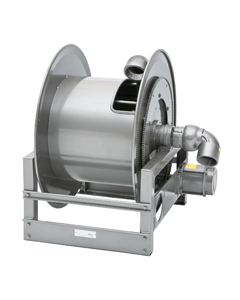

Aspiration
Du poste d’atelier en 1″1/2 aux enrouleurs de curage en 4″, en enroulement simple ou multi-couches selon le volume disponible.
Voir la gamme →

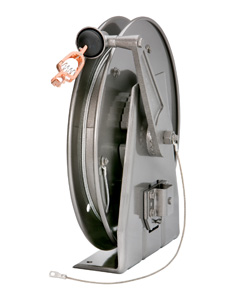

Mise à la terre
Liaison équipotentielle pour l’avitaillement et les postes de dépotage, et mise à la terre des engins travaillant près de lignes sous tension.
Voir la gamme →Questions fréquentes
Pourquoi un enrouleur Hannay se devise-t-il autrement ?
Parce qu’il n’existe pas en stock. Chaque enrouleur est assemblé à la commande dans l’État de New York, puis importé par GEDO. Le devis intègre donc l’acheminement et les formalités douanières au même titre que le matériel, et la configuration doit être arrêtée avant le lancement en fabrication : diamètre et longueur de tuyau, mode de rappel, matériau, raccordement, position du galet de guidage. C’est plus exigeant en amont qu’une commande sur catalogue européen, et cela donne en contrepartie un enrouleur qui correspond exactement au poste.
Les moteurs électriques Hannay fonctionnent-ils en 230 V ?
Le catalogue standard liste des motorisations en 12 et 24 V continu, livrées avec interrupteur et solénoïde, ainsi qu’en 115 V alternatif, livrées sans interrupteur — celui-ci se commandant séparément. Le 230 V monophasé, qui est la norme des ateliers français, ne figure pas dans cette liste et doit être traité au devis. C’est le premier point que nous vérifions dès qu’une motorisation électrique est envisagée.
Les enrouleurs Hannay explosion-proof sont-ils certifiés ATEX ?
Non, et la distinction n’est pas formelle. Le terme explosion-proof employé par Hannay renvoie au code électrique national américain et à sa classification en Class et Division. Une installation française en zone classée doit s’appuyer sur un matériel marqué CE Ex, accompagné de son attestation d’examen UE de type ou de son dépôt selon la catégorie visée. Un enrouleur américain n’apporte pas ces éléments. Pour une zone ATEX, indiquez-nous la zone et la catégorie visées : GEDO propose d’autres marques certifiées pour cette réglementation.
En quel filetage les enrouleurs Hannay sont-ils livrés ?
Les raccords sont en NPT femelle de série, avec des sorties en NST sur certaines séries de gros diamètre. Le constructeur indique que d’autres dimensions et filetages peuvent être fournis, à condition de le spécifier à la commande. C’est donc un point à traiter au devis et non après livraison, un adaptateur rapporté sur un raccord tournant ajoutant un point de fuite potentiel.
Les enrouleurs sont-ils livrés avec leur tuyau ?
Non, l’enrouleur est livré nu par défaut. Des ensembles avec tuyau monté en usine existent en option sur plusieurs séries et doivent être demandés explicitement. Dans tous les cas, le diamètre extérieur du tuyau retenu conditionne la capacité réelle de la bobine : c’est lui, et non le diamètre intérieur, qui détermine la longueur enroulable.
Toutes les ventes se font sur devis. Décrivez votre besoin — fluide, pression, diamètre, longueur, implantation — et nous identifions la configuration adaptée.
