La série N500 est le modèle haute pression de la gamme à ressort Hannay. Sur un châssis compact à base étroite, elle porte un tuyau simple de 1/4″ tenu à 690 bar, ou de 3/8″ tenu à 207 bar de série et 552 bar en option. C’est l’enrouleur du poste de graissage de châssis, du circuit hydraulique d’atelier et des lignes où la pression prime sur la longueur.
Points clés
- Tuyau simple de 1/4″ ou 3/8″ de diamètre intérieur
- Capacité de 8 m à 23 m selon le modèle
- 690 bar (10 000 psi) en 1/4″ — 207 bar (3 000 psi) en 3/8″, 552 bar en option
- Châssis compact et embase étroite
- Cliquet non étincelant, arbre débrayable
- Entrée : raccord tournant coudé à 90°, 1/4″ NPT femelle — 3/8″ en option
- Sortie : 1/4″ NPT femelle — 3/8″ en option
- Température de fluide de −40 °C à +121 °C
Options et accessoires
- Position du galet de guidage : SR de série, VR, TR et TR en montage mural en option — la position doit être précisée à la commande
- Tension constante disponible sur consultation, en remplacement du cliquet d’arrêt
- Console de fixation pivotante en kit pour les enrouleurs à ressort de la série N
- Filetages autres que NPT sur demande, à préciser à la commande
- Plages de température de fluide autres que la plage standard de −40 °C à +121 °C sur consultation
- Exécutions aluminium et inox 304
Les positions de raccord tournant et de galet conditionnent le sens de sortie du tuyau et donc l’implantation : sur les positions SR et VR, le raccord tournant est à droite ; sur les positions TR, il est à gauche.
Voir toute la gamme Hannay
Comment dimensionner un N500
Le N500 se choisit d’abord par la pression, ensuite par la longueur — l’inverse de la démarche habituelle. En 1/4″, la série couvre la très haute pression jusqu’à 690 bar sans configuration particulière. En 3/8″, la valeur standard retombe à 207 bar : monter à 552 bar impose de le spécifier à la commande, car cela change le tuyau et le raccord tournant.
Le second arbitrage porte sur le diamètre du raccordement. Les entrées et sorties sont livrées en 1/4″ NPT femelle par défaut. Un passage en 3/8″ se demande explicitement : réduire ensuite un 1/4″ sur site annule le gain de débit qui motivait le choix du tuyau de 3/8″.
Enfin, si le tuyau est tiré vers le bas depuis un enrouleur suspendu, le cliquet d’arrêt classique n’est pas la bonne réponse : la version à tension constante, disponible sur consultation, maintient le tuyau tendu et évite la boucle qui traîne au sol.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.
Construction

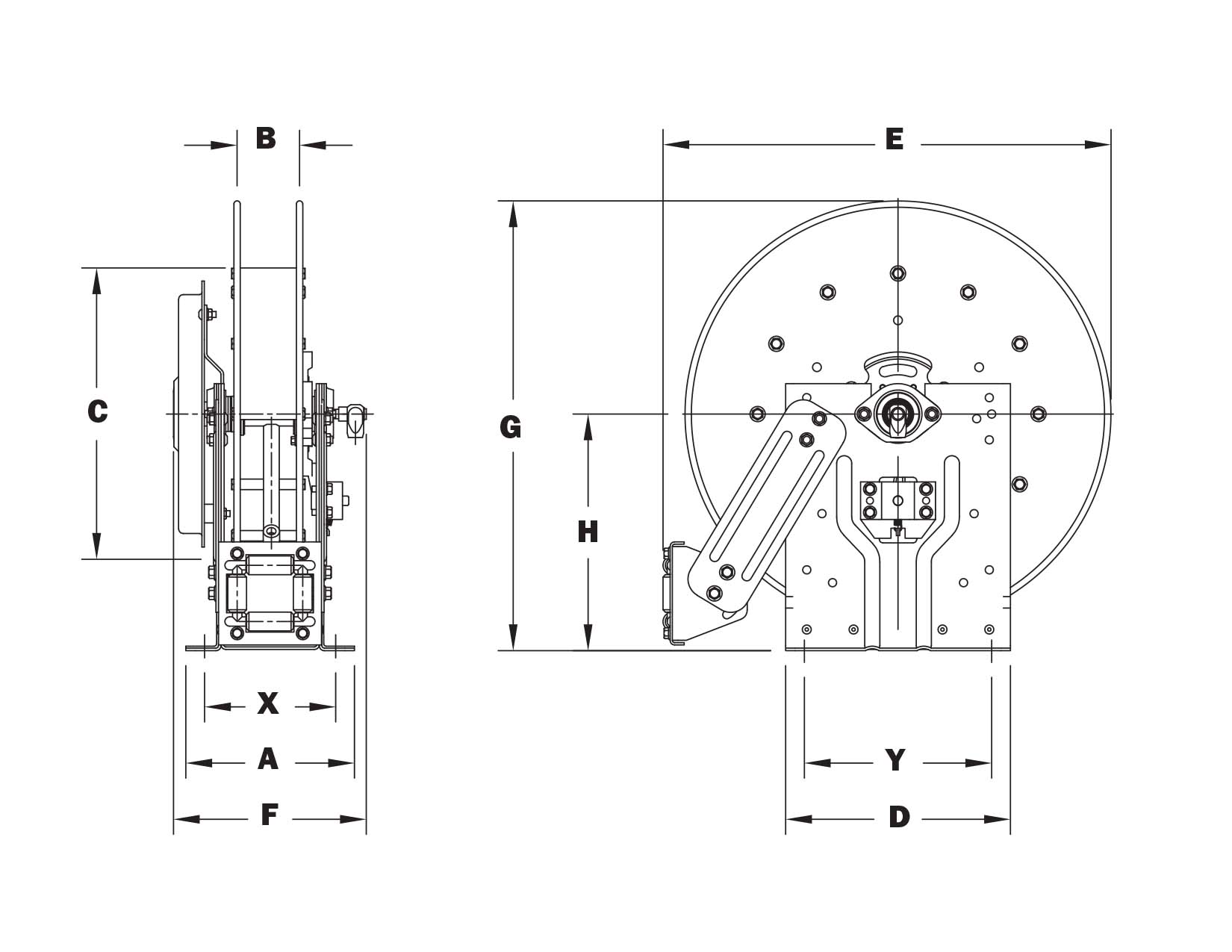

Le châssis de la série N est un cadre étroit à embase compacte, conçu pour dégager le passage sous l’enrouleur et pour se poser aussi bien au mur qu’au plafond ou au sol. Le rappel est assuré par un moteur à ressort ; le cliquet d’arrêt est de type non étincelant et l’arbre est débrayable, ce qui évite d’endommager le mécanisme lorsque le tuyau est réenroulé à contresens.
La finition standard est une peinture émail acrylique modifiée gris graphite sur composants pré-revêtus par cataphorèse. Le constructeur propose également des exécutions aluminium et inox 304 sur la plupart des modèles, à préciser à la commande. La garantie constructeur est de trois ans à compter de l’expédition.
Une butée de tuyau est indispensable : sans elle, le ressort se dévide entièrement lorsque le tuyau est tiré au-delà de sa capacité. Un connecteur flexible doit être interposé entre la tuyauterie d’alimentation et le raccord tournant d’entrée, faute de quoi la garantie du raccord tournant tombe.
Références et capacités
| Référence |
Capacité en 1/4″ |
Capacité en 3/8″ |
| N515-14-16-8L |
8 m |
8 m |
| N515-16-17-10.5C |
11 m |
11 m |
| N515-19-20-10.5J |
15 m |
15 m |
| N515-23-24-15.5J |
23 m |
20 m |
| N516-25-26-15.5B |
23 m |
23 m |
Voir aussi les pages enrouleurs pour la graisse et enrouleurs pour l’huile.
