123 à 600 mm
diamètres de noyau
GEDO distribue en France les enrouleurs de câble STEMMANN. Toutes les configurations se déterminent à la commande, à partir du câble et de la machine à alimenter.
La marque STEMMANN
STEMMANN conçoit et fabrique des systèmes de transmission d’énergie et de données pour les machines en mouvement. La production est répartie entre l’Allemagne, à Schüttorf, et les Pays-Bas, où le site est spécialisé depuis 1953 dans l’alimentation des équipements mobiles. L’ensemble appartient au groupe Wabtec, et travaille sous accréditations ISO 9001 et SCC/VCA.
Le catalogue couvre deux principes d’entraînement qui répondent à des besoins distincts : le ressort spiral, mécanique et autonome, et le moteur, piloté et intégrable à l’automate de la machine.
Ce qui distingue la marque
Une construction modulaire, pas un catalogue de références. Sur la série AV, le corps de tambour, les ressorts, le collecteur tournant et la finition se choisissent séparément. Huit tailles, onze types de ressorts et dix séries de collecteurs se combinent, ce qui permet d’ajuster l’enrouleur au câble plutôt que de choisir le câble en fonction de l’enrouleur.
Le collecteur tournant comme cœur du produit. Jusqu’à 52 bagues sur un même arbre, et la possibilité de mêler puissance et signaux faibles. Les bagues dorées à contacts en argent dur descendent à 4 mA sous 6 V, ce qui permet de faire passer un bus de terrain sur le même enrouleur que l’alimentation.
Une échelle rarement atteinte. Sur les portiques à conteneurs, les enrouleurs motorisés déroulent jusqu’à 650 m de câble en sections de 25 à 95 mm², sur des tambours pouvant atteindre huit mètres de diamètre. Sur les enrouleurs de spreader, la vitesse monte à 180 m/min.
Ce que le constructeur ne certifie pas. La documentation consultée ne publie aucune certification ATEX sur les enrouleurs de câble. Nous le disons plutôt que de laisser supposer le contraire : une zone classée demande un matériel certifié pour la directive 2014/34/UE, que GEDO propose par ailleurs.
Les gammes au catalogue
Trois familles, deux principes d’entraînement. Chaque fiche produit donne les tableaux complets — tailles, ressorts, collecteurs, ordres de grandeur par application — ainsi que les plans des accessoires de guidage.

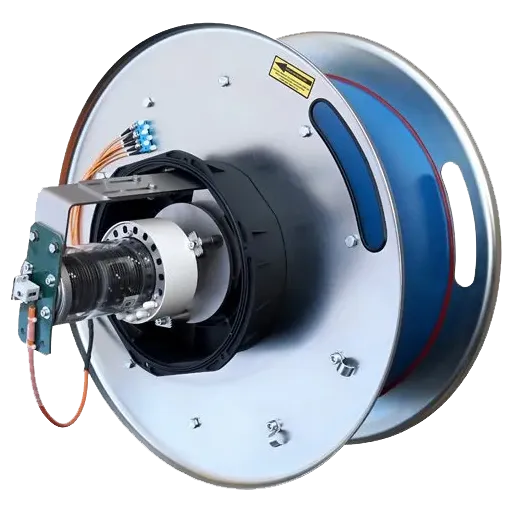

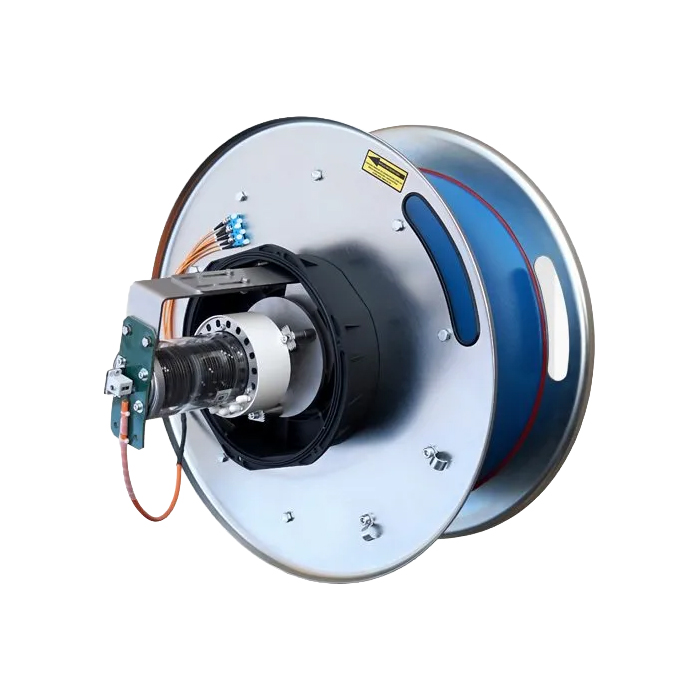

AV-Industry, à ressort modulaire
Huit tailles de tambour de 123 à 600 mm, de 10 à 130 m enroulables et de 4 mA à 200 A. Corps, ressorts, collecteur et finition se configurent séparément.
Voir la gamme →

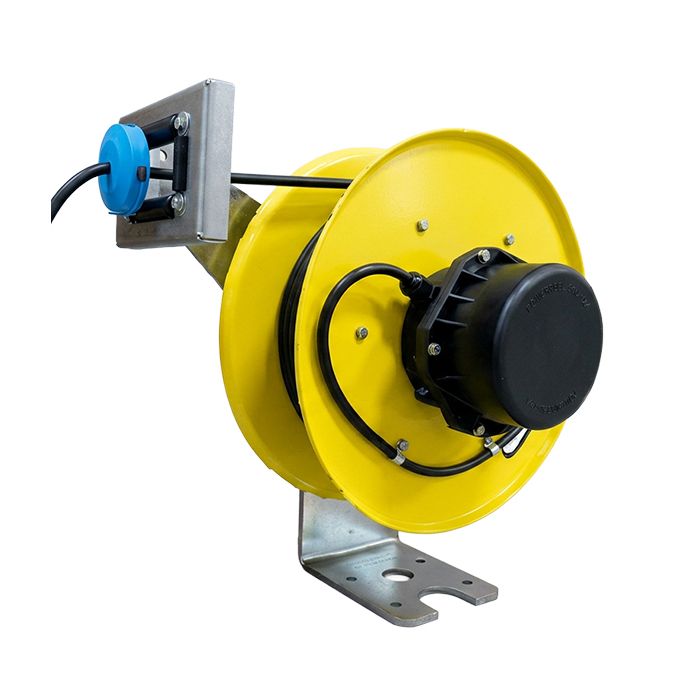

AV Compact, à ressort préconfiguré
Sept modèles standard sur un corps unique de 430 mm, collecteurs 25 ou 50 A sous 500 V, IP65/IP66. Bride de montage et blocage d’enroulement montés d’origine.
Voir la gamme →

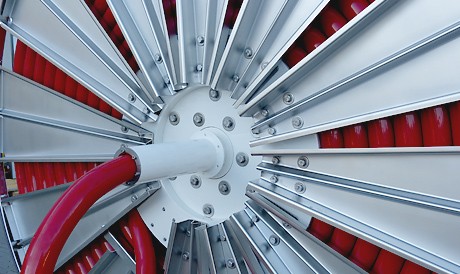

Motorisés, étudiés à la machine

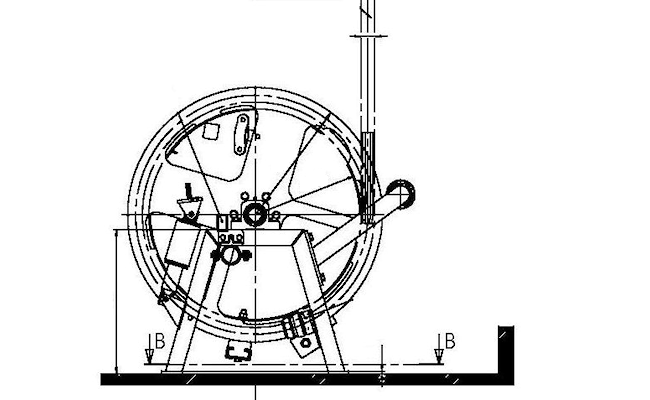

Portiques à conteneurs, spreaders, mines à ciel ouvert, engins de chantier. Entraînement à couple direct ou à variation de fréquence, avec ses accessoires de renvoi et de reprise de traction.
Voir la gamme →Questions fréquentes
Enrouleur à ressort ou motorisé : comment trancher ?
Trois critères font basculer vers le motorisé. La course d'abord : au-delà d'une centaine de mètres, la masse de câble devient difficile à reprendre par un ressort. La fatigue du câble ensuite, car un ressort tire en permanence, y compris machine à l'arrêt, ce qu'un câble de forte section supporte mal dans la durée. La synchronisation enfin : un enrouleur motorisé suit le mouvement de la machine et peut être intégré à son automate, là où un ressort ne fait que rappeler. En deçà, le ressort reste la solution la plus simple et la plus économique, et il ne demande aucune alimentation propre.
Quelle longueur de câble un enrouleur à ressort accepte-t-il ?
De 10 m sur la plus petite taille à 130 m sur la plus grande, en sortie horizontale. La longueur admissible chute nettement dès que le câble descend à la verticale, le poids de la partie déroulée s'ajoutant à l'effort repris par le ressort : une taille donnée pour 60 m à l'horizontale tombe à 27 m à la verticale. Le diamètre et le poids au mètre du câble comptent autant que la taille du tambour.
Les enrouleurs sont-ils livrés avec leur câble ?
Le câble à enrouler est à spécifier à la commande, puisque c'est lui qui détermine le dimensionnement du ressort et de la longueur. Le constructeur peut le fournir monté sur demande, en exécution haute flexibilité. Les enrouleurs à ressort sont livrés avec leur bride de fixation.
Un enrouleur STEMMANN est-il utilisable en zone ATEX ?
La documentation constructeur consultée ne publie aucune certification au titre de la directive 2014/34/UE sur les gammes d'enrouleurs de câble. Une implantation en zone classée demande donc une étude spécifique, et nous ne présentons pas ces matériels comme certifiés ATEX. GEDO propose par ailleurs à son catalogue des enrouleurs disposant de cette certification.
Toutes les ventes se font sur devis. Décrivez la machine à alimenter — course, vitesse, câble, implantation — et nous identifions la configuration adaptée.
