AV Compact ou série AV : lequel choisir

Les deux gammes reposent sur la même mécanique. Ce qui les sépare est le degré de liberté laissé au configurateur, et donc le délai et le prix d’étude.

L’AV Compact fige le corps de tambour, la largeur d’enroulement, le type de ressort et la finition. Il ne reste que deux décisions : la capacité du collecteur et le câble. Si l’une des sept combinaisons couvre le besoin, c’est la solution la plus directe.

La série AV ouvre au contraire le choix du corps parmi huit tailles, du ressort parmi onze types, du collecteur parmi dix séries et de la finition. Elle devient nécessaire dès qu’une contrainte sort du cadre : longueur importante, câble lourd, plus de douze pôles, forte intensité, exécution inox, ambiance sévère.

Le critère qui tranche est donc simple, et il vaut la peine d’être vérifié dans cet ordre : si le nombre de pôles et l’intensité tiennent dans le tableau ci-dessous, l’AV Compact suffit. Sinon, la question ne se pose pas.

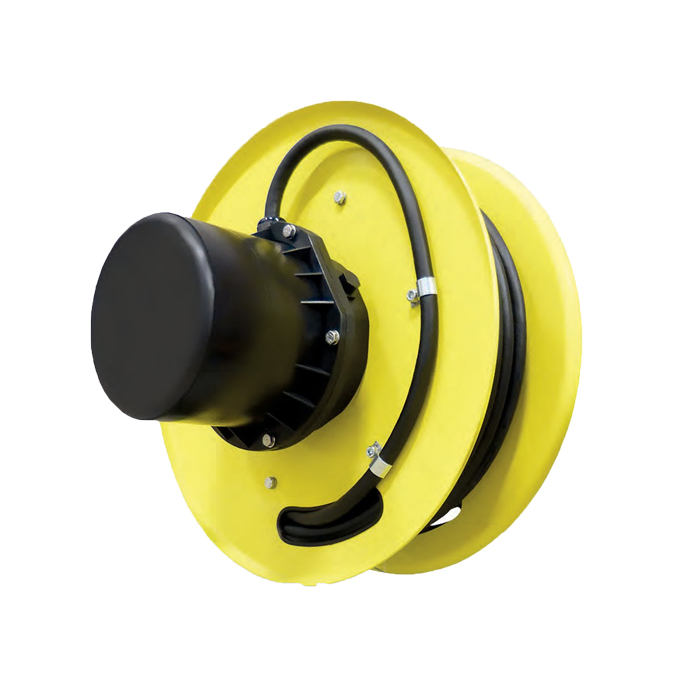

Construction

Les carters sont en acier galvanisé à chaud avec revêtement polyester poudre résistant à la corrosion. La bride de montage galvanisée est fournie, ce qui évite d’avoir à fabriquer un support d’interface.

Les ressorts sont en acier spécial de haute qualité et logés dans un carter métallique qui évite le frottement direct. La conception de l’arbre permet leur remplacement sans démontage complet de l’enrouleur — un point qui compte sur une machine en service, puisque le ressort est la pièce d’usure d’un enrouleur automatique.

Le collecteur est modulaire, couvert d’un carter en plastique renforcé de fibre de verre équipé d’une valve de ventilation. Presse-étoupes et joints sont étanches à l’eau. Les balais sont de grande surface, ce qui contribue à la tenue dans le temps.

Modèles

La section du câble de raccordement de 2 m suit celle du câble enroulé.

Le blocage d’enroulement, monté de série

Les AV Compact sont livrés avec un dispositif de blocage qui retient le tambour en position déroulée. C’est une différence notable avec la série AV, où ce dispositif relève de l’option : ici il est monté d’origine, et c’est sa suppression qui doit être demandée à la commande.

Le point mérite d’être vérifié à la commande dans un sens comme dans l’autre, car il ne se rattrape pas facilement après livraison.

Mise en service : la précontrainte conditionne la durée de vie

L’enrouleur demande un certain nombre de tours de précontrainte pour charger le ressort, de sorte qu’il subsiste une légère tension quand le câble est entièrement enroulé. Ce réglage n’est pas un détail de mise en route : c’est lui qui détermine la durée de vie du ressort, et le nombre de tours dépend du câble effectivement monté.

L’enrouleur se pose arbre principal horizontal, le milieu de la largeur de bobine aligné avec le point de sortie du câble, de sorte que l’enroulement et le déroulement se fassent sans contact avec la structure porteuse.

La longueur enroulable dépend du câble, pas du modèle

Le catalogue AV Compact ne publie pas de longueur enroulable par modèle, et c’est cohérent : sur un enrouleur à ressort, la capacité tient au diamètre extérieur du câble, à son poids au mètre et au sens de sortie retenu, trois données qui varient plus que le tambour lui-même. Une longueur annoncée par modèle serait vraie pour un seul câble.

La conséquence pratique est qu’une consultation part du câble et non de l’enrouleur. Le diamètre extérieur, la masse au mètre et le sens de sortie déterminent la taille ; l’inverse ne fonctionne pas, et une capacité déduite d’une taille voisine de la série AV n’a pas de valeur.

Données issues de la documentation du constructeur. Caractéristiques non contractuelles, susceptibles d’évoluer sans préavis.
