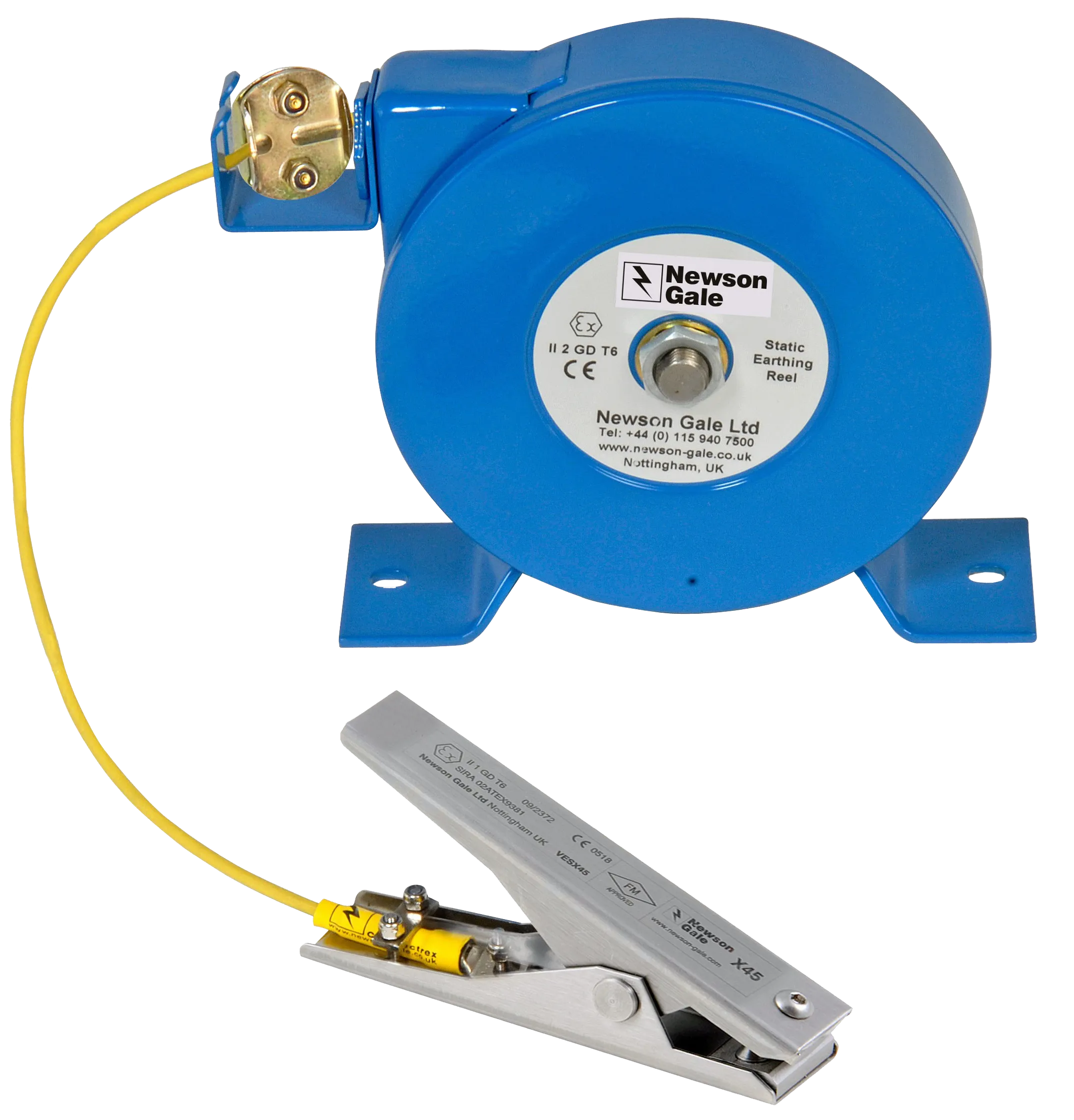

Enrouleur de mise à la terre ATEX NEWSON GALE série R Cen-Stat
Marque partenaire · distribuée par GEDO

NEWSON GALE, la mise à la terre électrostatique qui se vérifie

Des enrouleurs et des pinces pour écouler les charges, et des systèmes qui contrôlent en continu que la liaison est réellement établie. Fabrication britannique, certifications ATEX, IECEx et cCSAus, zones 0 à 22.

3 gammes
Cen-Stat, Bond-Rite, Earth-Rite
10 ohms
seuil de contrôle de continuité
Zones 0 à 22
selon les matériels
6,1 à 30 m
longueurs d’enrouleur

GEDO distribue en France les enrouleurs, pinces et systèmes de contrôle Newson Gale. Toutes les ventes se font sur devis, après identification de la zone, du support à mordre et du niveau de sécurité attendu.

Trois niveaux de sécurité, et comment choisir

Le transvasement de liquides inflammables ou de poudres combustibles accumule des charges électrostatiques. Les évacuer suppose une liaison entre l’objet et la terre du site. Toute la question est de savoir ce que l’on vérifie de cette liaison — et c’est ce qui sépare les trois familles du catalogue.

Le niveau passif. Un enrouleur, un câble, une pince. Le chemin de décharge existe. Personne ne contrôle qu’il fonctionne : une pince posée sur une peinture, un dépôt de produit ou une couche d’oxyde présente exactement la même image qu’une pince correctement mordue. C’est la gamme Cen-Stat.

Le niveau à indication. Le système mesure en continu la résistance de la boucle et n’allume son voyant vert que si elle reste sous 10 ohms. L’opérateur sait. Mais rien ne l’empêche de lancer le transfert voyant éteint : la sécurité repose encore sur un geste humain. C’est la gamme Bond-Rite.

Le niveau à asservissement. Le système ajoute un contact de sortie qui pilote une vanne, une pompe, un feu de quai ou un automate. Tant que la liaison n’est pas établie, le transfert est matériellement impossible. C’est la gamme Earth-Rite, et elle suppose un câblage, une alimentation et une reprise sur le procédé.

Le critère qui tranche n’est pas le budget mais une question d’analyse de risque : la sécurité de l’opération peut-elle reposer sur le respect d’une consigne, ou doit-elle être garantie par un verrouillage ? Une fois cette question tranchée, le reste du choix — longueur, type de pince, alimentation — se règle facilement.

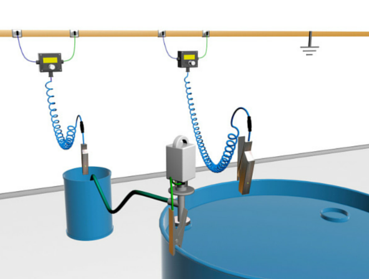

Mise à la terre de fûts métalliques par systèmes à contrôle de continuité

Les gammes au catalogue

Chaque fiche produit donne le tableau complet des références, le marquage ATEX et les options de pince. Les systèmes à asservissement de la gamme Earth-Rite rejoignent le catalogue prochainement.

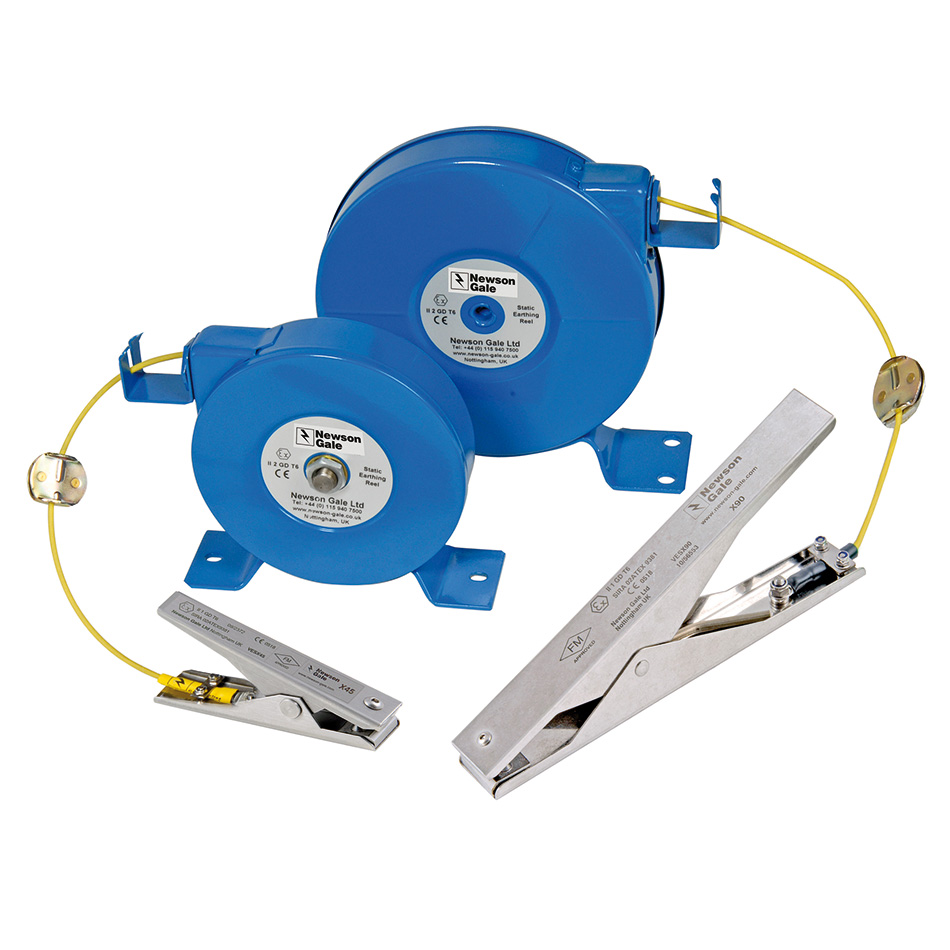

Enrouleur automatique de mise à la terre série R Cen-Stat

Enrouleurs automatiques

Série R Cen-Stat, de 6,1 à 15,2 m, câble revêtu Hytrel, bobine acier ou inox. Verrouillage à la longueur voulue et support de pince intégré.

Voir la gamme →

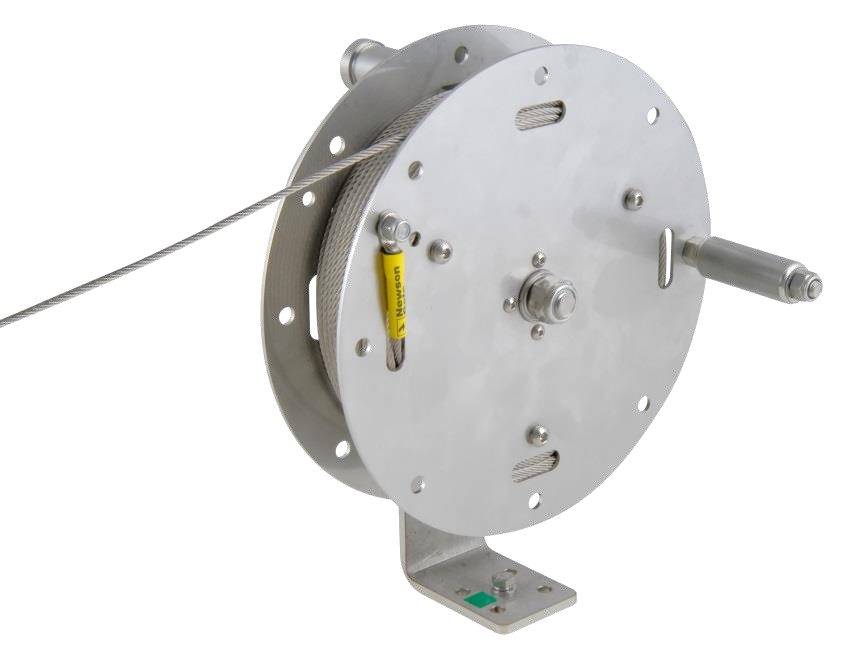

Enrouleur manuel inox de mise à la terre série CRSC

Enrouleurs manuels inox

Série CRSC, de 7,5 à 30 m, corps inox 304L sans ressort de rappel. Pour les postes exposés, lavés ou en ambiance saline.

Voir la gamme →
Système Bond-Rite de contrôle continu de la mise à la terre

Contrôle continu Bond-Rite

Voyant vert sur la pince, en version déportée ou en contrôle d’équipotentialité entre deux objets. Autonome sur pile, zones 0 à 22.

Voir la gamme →

Questions fréquentes

Quelle différence entre mise à la terre passive, à indication et à asservissement ?

Une mise à la terre passive crée un chemin d’écoulement des charges sans le vérifier : c’est le rôle d’un enrouleur et d’une pince. Un système à indication mesure en continu la résistance de la boucle et l’affiche par un voyant, mais n’interdit rien. Un système à asservissement ajoute un contact de sortie qui pilote une vanne, une pompe ou un feu de quai, et rend le transfert impossible tant que la liaison n’est pas établie.

Que signifie le seuil de 10 ohms des systèmes Bond-Rite ?

Le système n’allume son voyant vert que si la résistance mesurée entre la pince et le point de raccordement reste égale ou inférieure à 10 ohms. Ce seuil est fixé par le constructeur et n’est pas réglable par l’exploitant. Ces systèmes ne demandent aucun étalonnage, ni à la mise en service ni en cours de vie ; un testeur de résistance universel permet d’en vérifier périodiquement le respect.

Un enrouleur de mise à la terre ordinaire peut-il alimenter un Bond-Rite ?

Non. Un système à contrôle de continuité mesure la résistance d’une boucle : le courant de test part par un conducteur et revient par l’autre, à travers la pince et l’objet. Il lui faut donc un câble à deux conducteurs, alors qu’un enrouleur de mise à la terre classique n’en porte qu’un. C’est l’enrouleur VESM02 à câble double qui est prévu pour cet usage.

Le voyant vert garantit-il que la prise de terre du site est correcte ?

Non, et la distinction compte. Le voyant atteste la continuité entre la pince et le point de raccordement du système. Il ne dit rien de la qualité de la prise de terre en amont, qui relève d’une vérification électrique périodique et d’une autre nature. Un système branché sur une terre défaillante allumera son voyant vert.

Un matériel marqué explosion-proof convient-il en zone ATEX ?

Non. La mention explosion-proof relève du code électrique national des États-Unis et de sa classification en Class et Division. Elle ne vaut pas conformité à la directive 2014/34/UE. Un matériel destiné à une zone ATEX européenne doit porter le marquage correspondant et son certificat d’examen UE de type.

Toutes les ventes se font sur devis. Décrivez votre opération — produit transvasé, zone classée, objet à relier, niveau de sécurité attendu — et nous identifions la solution adaptée. Caractéristiques indicatives. Les caractéristiques contractuelles sont précisées dans l’offre.

Toutes les fiches NEWSON GALE

Enrouleurs et accessoires NEWSON GALE

Prix HT, hors transport. Les accessoires sont vendus séparément.

RéférenceModèle et configurationPrix de vente HT
R20GTCen-Stat R20GT6,1 m · pince 40 mm · acier peint871,00 € HTVoir cette référence
R20PTCen-Stat R20PT6,1 m · pince 14 mm · acier peint832,00 € HTVoir cette référence
R20GT/ICen-Stat R20GT inox6,1 m · pince 40 mm · inox1 342,00 € HTVoir cette référence
R20PT/ICen-Stat R20PT inox6,1 m · pince 14 mm · inox1 303,00 € HTVoir cette référence
R30GTCen-Stat R30GT9,2 m · pince 40 mm · acier peint998,00 € HTVoir cette référence
R30PTCen-Stat R30PT9,2 m · pince 14 mm · acier peint959,00 € HTVoir cette référence
R30GT/ICen-Stat R30GT inox9,2 m · pince 40 mm · inox1 468,00 € HTVoir cette référence
R30PT/ICen-Stat R30PT inox9,2 m · pince 14 mm · inox1 430,00 € HTVoir cette référence
R50GTCen-Stat R50GT15,2 m · pince 40 mm · acier peint1 116,00 € HTVoir cette référence
R50PTCen-Stat R50PT15,2 m · pince 14 mm · acier peint1 078,00 € HTVoir cette référence
R50GT/ICen-Stat R50GT inox15,2 m · pince 40 mm · inox1 598,00 € HTVoir cette référence
R50PT/ICen-Stat R50PT inox15,2 m · pince 14 mm · inox1 559,00 € HTVoir cette référence
400706Enrouleur automatique de terre 30,5 m30,5 m · sans pince2 778,00 € HTVoir cette référence
400707Enrouleur automatique de terre 30,5 m sans blocage30,5 m · sans pince · sans blocage du câble3 112,00 € HTVoir cette référence
400503/P + 400706Ensemble automatique 30,5 m avec pince 14 mm30,5 m · pince 14 mm incluse2 945,00 € HTVoir cette référence
400503 + 400706Ensemble automatique 30,5 m avec pince 40 mm30,5 m · pince 40 mm incluse2 984,00 € HTVoir cette référence
400503/P + 400704Ancien ensemble automatique 23 m23 m · modèle arrêtéModèle arrêtéVoir cette référence
400503 + 400704Ancien ensemble automatique 23 m23 m · modèle arrêtéModèle arrêtéVoir cette référence
400731Enrouleur manuel inox 7,5 m7,5 m · sans pince1 394,00 € HTVoir cette référence
CRSC-S15Enrouleur manuel inox 15 m15 m · sans pince1 536,00 € HTVoir cette référence
400736GT-RIVEnrouleur manuel inox 30 m30 m · pince 40 mm incluse2 011,00 € HTVoir cette référence
400503/P + 400731Ensemble manuel inox 7,5 m avec pince 14 mm7,5 m · pince 14 mm incluse1 561,00 € HTVoir cette référence
400503/P + 400732Ensemble manuel inox 15 m avec pince 14 mm15 m · pince 14 mm incluse1 702,00 € HTVoir cette référence
400503/P + 400733Ensemble manuel inox 30 m avec pince 14 mm30 m · pince 14 mm incluse2 178,00 € HTVoir cette référence
400503 + 400734Ensemble manuel inox 7,5 m avec pince 40 mm7,5 m · pince 40 mm incluse1 600,00 € HTVoir cette référence
400503 + 400735Ensemble manuel inox 15 m avec pince 40 mm15 m · pince 40 mm incluse1 742,00 € HTVoir cette référence
400503 + 400736Ensemble manuel inox 30 m avec pince 40 mm30 m · pince 40 mm incluse2 217,00 € HTVoir cette référence
400102Bond-Rite avec câble spiralé 5 m5 m · contrôle de continuité · pile 9 V1 447,00 € HTVoir cette référence
400106Bond-Rite avec enrouleur 15 m15 m · contrôle de continuité · pile 9 V3 835,00 € HTVoir cette référence
400120Bond-Rite EZ avec pince 40 mm5 m · seconde pince 40 mm · pile 9 V1 631,00 € HTVoir cette référence
400121Bond-Rite EZ avec pince 14 mm5 m · seconde pince 14 mm · pile 9 V1 492,00 € HTVoir cette référence
400109Bond-Rite Remote avec pince X905 m · pince X90 · pile 9 V1 754,00 € HTVoir cette référence
400113Bond-Rite Remote avec pince X455 m · pince X45 · pile 9 V1 614,00 € HTVoir cette référence
SPI3GTCâble spiralé Cen-Stat 3 m avec pince 40 mm3 m · pince 40 mm incluse346,00 € HTVoir cette référence
SPI3PTCâble spiralé Cen-Stat 3 m avec pince 14 mm3 m · pince 14 mm incluse307,00 € HTVoir cette référence
SPI5GTCâble spiralé Cen-Stat 5 m avec pince 40 mm5 m · pince 40 mm incluse440,00 € HTVoir cette référence
SPI5PTCâble spiralé Cen-Stat 5 m avec pince 14 mm5 m · pince 14 mm incluse401,00 € HTVoir cette référence
400503/P + 400609/6Câble spiralé Cen-Stat 10 m avec pince 14 mm10 m · pince 14 mm incluse634,00 € HTVoir cette référence
400503 + 400609Câble spiralé Cen-Stat 10 m avec pince 40 mm10 m · pince 40 mm incluse673,00 € HTVoir cette référence
400503/P + 400610Câble spiralé Cen-Stat 15 m avec pince 14 mm15 m · pince 14 mm incluse867,00 € HTVoir cette référence
400503 + 400610Câble spiralé Cen-Stat 15 m avec pince 40 mm15 m · pince 40 mm incluse906,00 € HTVoir cette référence
401701/IPlatine et pivot inox pour série RSupport pivotant · R20 / R30 / R50200,00 € HTVoir cette référence
PIVOT/IPivot inox pour enrouleur manuelPivot inox · enrouleurs manuels152,00 € HTVoir cette référence
400503Pince inox grande tailleOuverture 40 mm · pince seule206,00 € HTVoir cette référence
400503/PPince inox petite tailleOuverture 14 mm · pince seule167,00 € HTVoir cette référence
400507Pince inox pour big bag FIBC type COuverture 15 mm · pince seule269,00 € HTVoir cette référence
400504Pince inox PiranhaOuverture 30 mm · pince seule120,00 € HTVoir cette référence
CD2B0.35WPConnecteur magnétique VESX50-IPCâble bleu 0,35 m · 2 conducteurs787,00 € HTVoir cette référence
SMC-F-D0.3-QCMConnecteur femelle SMCCâble droit 0,3 m · Quick-Connect mâle847,00 € HTVoir cette référence
400206Commutateur Earth-Rite RTR / PLUSCommutation RTR / PLUS · groupe gaz IIB uniquement379,00 € HTVoir cette référence
400256Testeur de capacité Earth-RiteTesteur ER RTR / MGV571,00 € HTVoir cette référence
KDMFKit déconnecteur camionEmbouts mâle / femelle · Quick-Connect325,00 € HTVoir cette référence
KIT-INSTALLATIONKit d'installation ER RTR / PLUS avec câble spiraléCâbles de terre, liaison 3 m et presse-étoupes151,00 € HTVoir cette référence
KIT-INSTALL-REELKit d'installation ER RTR / PLUS avec enrouleurCâbles de terre et presse-étoupes69,00 € HTVoir cette référence
400ENS1Seconde pince FIBC II avec câble 3 mVESX45FE · câble spiralé vert 3 m409,00 € HTVoir cette référence
400ENS2Seconde pince FIBC II avec câble 5 mVESX45FE · câble spiralé vert 5 m503,00 € HTVoir cette référence
400130Alimentation Bond-Rite Remote EP230 Vca / 24 V à sécurité intrinsèque1 105,00 € HTVoir cette référence
400112Boîte de jonction Bond-Rite Remote EP 2 à 4 voiesPour 2 à 4 pinces Remote EP463,00 € HTVoir cette référence
400123Boîte de jonction Bond-Rite Remote EP 2 à 10 voiesPour 2 à 10 pinces Remote EP898,00 € HTVoir cette référence
400607Câble spiralé Cen-Stat 3 m3 m · sans pince140,00 € HTVoir cette référence
400608Câble spiralé Cen-Stat 5 m5 m · sans pince234,00 € HTVoir cette référence
400609Câble spiralé Cen-Stat 10 m10 m · sans pince467,00 € HTVoir cette référence
400610Câble spiralé Cen-Stat 15 m15 m · sans pince700,00 € HTVoir cette référence
400601Câble droit Cen-Stat vendu au mètreAu mètre · vert · sans pince24,00 € HT / mètreVoir cette référence
400810Earth-Rite RTR 230 V avec câble spiralé10 m · pince et boîte de jonction incluses · 230 V5 323,00 € HTVoir cette référence
400810/REarth-Rite RTR 230 V avec enrouleur15 m · pince et enrouleur inclus · 230 V6 966,00 € HTVoir cette référence
400210Earth-Rite PLUS 230 V avec câble spiralé5 m · pince et boîte de jonction incluses · 230 V3 971,00 € HTVoir cette référence
400210/REarth-Rite PLUS 230 V avec enrouleur15 m · pince et enrouleur inclus · 230 V5 846,00 € HTVoir cette référence
400230/REarth-Rite MGV embarqué avec enrouleur15 m · pince et enrouleur inclus · 12/24 Vcc7 117,00 € HTVoir cette référence
400301Earth-Rite FIBC II 230 V5 m · pince X45F incluse · 230 V4 994,00 € HTVoir cette référence
DGS1B90B90BEarth-Rite DGS à deux canaux2 pinces grandes tailles · 2 liaisons spiralées 5 m7 191,00 € HTVoir cette référence
400840Ohmguard contrôle de continuité des tuyaux10 m · 2 conducteurs · pile 9 V1 990,00 € HTVoir cette référence
400404Earth-Rite Multipoint II8 voies · étude de l'installationSur devisVoir cette référence
SM2-109-230Station Sole-Mate II 230 V230 V · hors zone ATEX1 845,00 € HTVoir cette référence
SM2-109-TESTTesteur d'étalonnage Sole-Mate IITesteur seul · Sole-Mate II501,00 € HTVoir cette référence
400784Bracelet de mise à la terre du personnel3,7 m · résistance 1 MΩ · pince 15 mm363,00 € HTVoir cette référence
REEL20REEL206,1 m · Bobine acier thermolaqué, câble acier galvanisé gainé Hytrel jauneSur devisVoir cette référence
REEL30REEL309,2 m · Bobine acier thermolaqué, câble acier galvanisé gainé Hytrel jauneSur devisVoir cette référence
REEL50REEL5015,2 m · Bobine acier thermolaqué, câble acier galvanisé gainé Hytrel jauneSur devisVoir cette référence
REEL20SSREEL20SS6,1 m · Bobine inox, câble inox gainéSur devisVoir cette référence
REEL30SSREEL30SS9,2 m · Bobine inox, câble inox gainéSur devisVoir cette référence
REEL50SSREEL50SS15,2 m · Bobine inox, câble inox gainéSur devisVoir cette référence
REEL/SM/R20REEL/SM/R20Platine murale pivotante inox pour REEL20Sur devisVoir cette référence
REEL/SM/R30REEL/SM/R30Platine murale pivotante inox pour REEL30Sur devisVoir cette référence
REEL/SM/R50REEL/SM/R50Platine murale pivotante inox pour REEL50Sur devisVoir cette référence
CRSC-S7.5CRSC-S7.57,5 m · 3,3 kgSur devisVoir cette référence
CRSC-S30CRSC-S3030 m · 4,2 kgSur devisVoir cette référence
BRC03BRC03Pince Bond-Rite, câble spiralé Hytrel bleu 2 conducteurs 3 m, boîtier de jonction avec axe de rangement et raccord rapideSur devisVoir cette référence
BRC05BRC05Idem, câble spiralé 5 mSur devisVoir cette référence
BRC10BRC10Idem, câble spiralé 10 mSur devisVoir cette référence
BRC15BRC15Idem, câble spiralé 15 mSur devisVoir cette référence
BRC/BOXBRC/BOXBoîtier de jonction seul avec axe de rangement et raccord rapide, pour installation multiprisesSur devisVoir cette référence
BREZ/IPX45BREZ/IPX45Pince Bond-Rite et pince inox VESX45-IP 2 conducteurs, sans câble spiraléSur devisVoir cette référence
BREZ03/IPX45BREZ03/IPX45Idem avec câble spiralé Hytrel bleu 3 mSur devisVoir cette référence
BREZ05/IPX45BREZ05/IPX45Idem avec câble spiralé 5 mSur devisVoir cette référence
BREZ10/IPX45BREZ10/IPX45Idem avec câble spiralé 10 mSur devisVoir cette référence
BREZ/IPX90BREZ/IPX90Pince Bond-Rite et pince inox robuste VESX90-IP, sans câble spiraléSur devisVoir cette référence
BREZ03/IPX90BREZ03/IPX90Idem avec câble spiralé 3 mSur devisVoir cette référence
BREZ05/IPX90BREZ05/IPX90Idem avec câble spiralé 5 mSur devisVoir cette référence
BREZ10/IPX90BREZ10/IPX90Idem avec câble spiralé 10 mSur devisVoir cette référence
BREZ03/IPX50BREZ03/IPX50Pince Bond-Rite, câble spiralé 3 m et connecteur magnétique VESX50-IPSur devisVoir cette référence
BRRPEB3BRRPEB3REMOTE ATEX / IECEx · Polyester renforcé · Pile interne à sécurité intrinsèqueSur devisVoir cette référence
BRRMEB3BRRMEB3REMOTE ATEX / IECEx · Inox · Pile interne à sécurité intrinsèqueSur devisVoir cette référence
BRRPUB3BRRPUB3REMOTE cCSAus · Polyester renforcé · Pile interne à sécurité intrinsèqueSur devisVoir cette référence
BRRMUB3BRRMUB3REMOTE cCSAus · Inox · Pile interne à sécurité intrinsèqueSur devisVoir cette référence
BRRPEP3BRRPEP3REMOTE EP ATEX / IECEx · Polyester renforcé · Alimentation externe à sécurité intrinsèqueSur devisVoir cette référence
BRRMEP3BRRMEP3REMOTE EP ATEX / IECEx · Inox · Alimentation externe à sécurité intrinsèqueSur devisVoir cette référence
BRRPUP3BRRPUP3REMOTE EP cCSAus · Polyester renforcé · Alimentation externe à sécurité intrinsèqueSur devisVoir cette référence
BRRMUP3BRRMUP3REMOTE EP cCSAus · Inox · Alimentation externe à sécurité intrinsèqueSur devisVoir cette référence
