Enrouleur ATEX de 15 m à câble double conducteur, destiné aux systèmes de mise à la terre à contrôle de continuité Bond-Rite et Earth-Rite, terminaison Quick-Connect.
| Type de produit | Enrouleur de mise à la terre |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m |
| Section | 1 mm² |
| Nombre de conducteurs | 2x |
| Type de fixation | Mural fixe, Mural pivotant |
| Zone ATEX | Oui |
| Certification | ATEX 2014/34/UE |
| Utilisation | Fuel / hydrocarbures, Solvants |

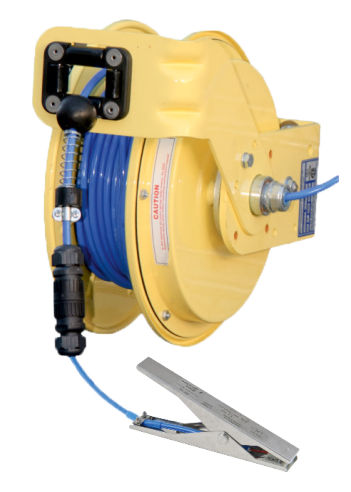

Le VESM02 est l’enrouleur prévu pour les systèmes de mise à la terre à contrôle de continuité. Son câble de 15 m porte deux conducteurs, ce qui permet au boîtier de mesurer la résistance de la boucle formée par le câble, la pince et l’objet mis à la terre. Il se raccorde aux familles Bond-Rite et Earth-Rite — RTR, PLUS, FIBC — et se termine par un connecteur Quick-Connect qui reçoit les pinces de mise à la terre ATEX.
Une mise à la terre passive suppose que la pince mord une surface propre. Un contrôle de continuité ne le suppose pas : il le vérifie, en permanence, et il ne peut le faire qu’avec un circuit fermé. Le courant de test part du boîtier par un conducteur, traverse la pince et l’objet, et revient par le second. C’est cette boucle qui rend possible la lecture d’une résistance et l’allumage de la LED verte.
Le choix du conducteur suit cette contrainte. Là où un enrouleur de mise à la terre ordinaire porte une âme en acier galvanisé, retenue pour sa tenue mécanique, le câble double du VESM02 est en cuivre multibrins sous double gaine : la mesure de résistance de boucle exige une résistance électrique très faible et stable, et c’est la gaine qui reprend alors l’effort mécanique.
Il en découle une conséquence pratique que les catalogues laissent implicite : un enrouleur de mise à la terre ordinaire, à câble simple, ne peut pas servir de rallonge à un Bond-Rite ou à un Earth-Rite. Ce n’est pas une question de longueur ni de section, mais de nombre de conducteurs.
Le constructeur précise que le rembobinage demande un accompagnement du câble par l’opérateur. Sur un poste où le câble est fréquemment relâché d’un coup, cela suppose une consigne d’exploitation, faute de quoi le câble et son revêtement s’usent en sortie de carter. Le pivot en option limite ce phénomène en gardant l’enrouleur dans l’axe de tension.
| Référence | Désignation |
|---|---|
| VESM02 | Enrouleur ATEX à câble double gainé bleu, 16 m — référence 400710 |
| VESM22 | Enrouleur ATEX à câble double gainé bleu, 31 m |
| PIVOTM02 | Base pivotante acier passivé, rotation 345° |
