Inox 304
matériau unique de la gamme
GEDO distribue les enrouleurs Limatec en France. Chaque gamme est détaillée sur ce site avec ses capacités d’enroulement, ses limites d’emploi réelles et ses options — utilisez le moteur de recherche pour filtrer par diamètre de tuyau, longueur, entraînement ou type de fixation.
La marque LIMATEC
Limatec est un fabricant français établi à Amphion-les-Bains, en Haute-Savoie, entre le lac Léman et les montagnes. L’entreprise est spécialisée depuis 1978 dans la conception et la réalisation d’enrouleurs-dérouleurs en acier inoxydable, matériau qui reste le seul employé sur toute la gamme d’enrouleurs de tuyau décrite ici.
Ce parti pris du tout-inox n’est pas une finition : il commande la construction entière. Le circuit hydraulique conserve une section de passage importante sur toute sa longueur, ce qui limite les pertes de charge et autorise un débit élevé ; l’absence de cavités et d’espaces morts rend les surfaces effectivement nettoyables et désinfectables ; le raccord tournant est usiné dans la masse en inox et pèse sept cents grammes. C’est la différence entre un enrouleur conçu pour l’agroalimentaire et un enrouleur d’atelier habillé d’acier inoxydable.
La gamme Process de Limatec, à laquelle appartiennent ces enrouleurs, complète une ligne Bâtiment de siphons de sol, caniveaux, caillebotis et tampons en inox. Le fabricant conçoit également des enrouleurs spécifiques sur demande, assure la traçabilité complète de chaque appareil et fournit l’ensemble de ses composants en pièces de rechange. Il annonce une durée de vie constatée supérieure à dix ans dans les conditions normales d’utilisation, de maintenance et de nettoyage qu’il préconise.
La conception applique les principes de l’EN ISO 12100 et les distances de sécurité de l’EN 13857 — les entretoises du tambour empêchent l’entraînement des doigts dans le mécanisme — dans le respect des principes généraux d’hygiène alimentaire du référentiel CAC/RCP 1-1969. Tous les flexibles sont sertis en usine, quelle que soit la configuration.
Les gammes LIMATEC
Six enrouleurs et trois familles d’accessoires. Chaque fiche donne les capacités par diamètre de tuyau et les limites d’emploi réelles de l’ensemble livré.
Rappel manuel

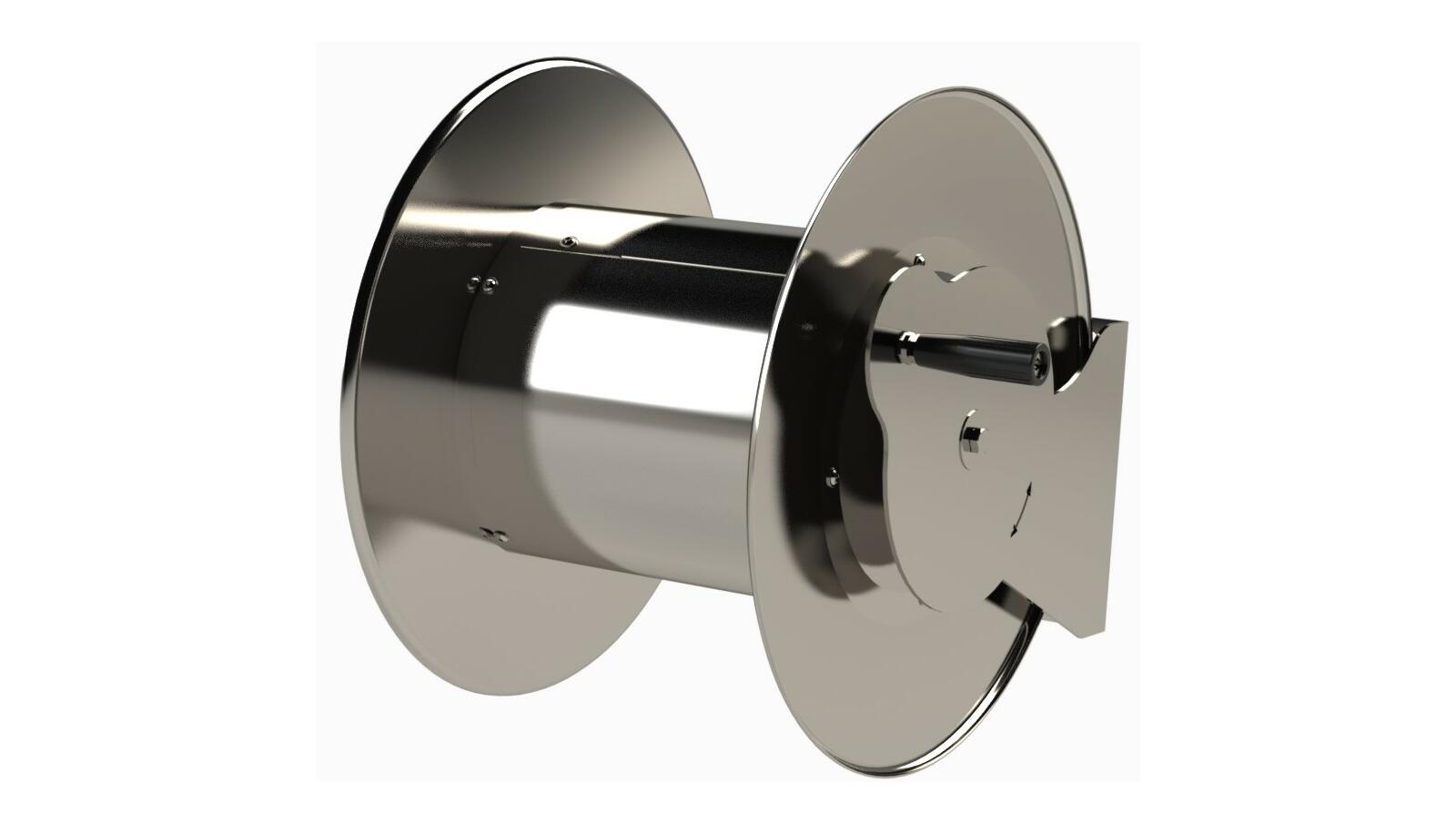

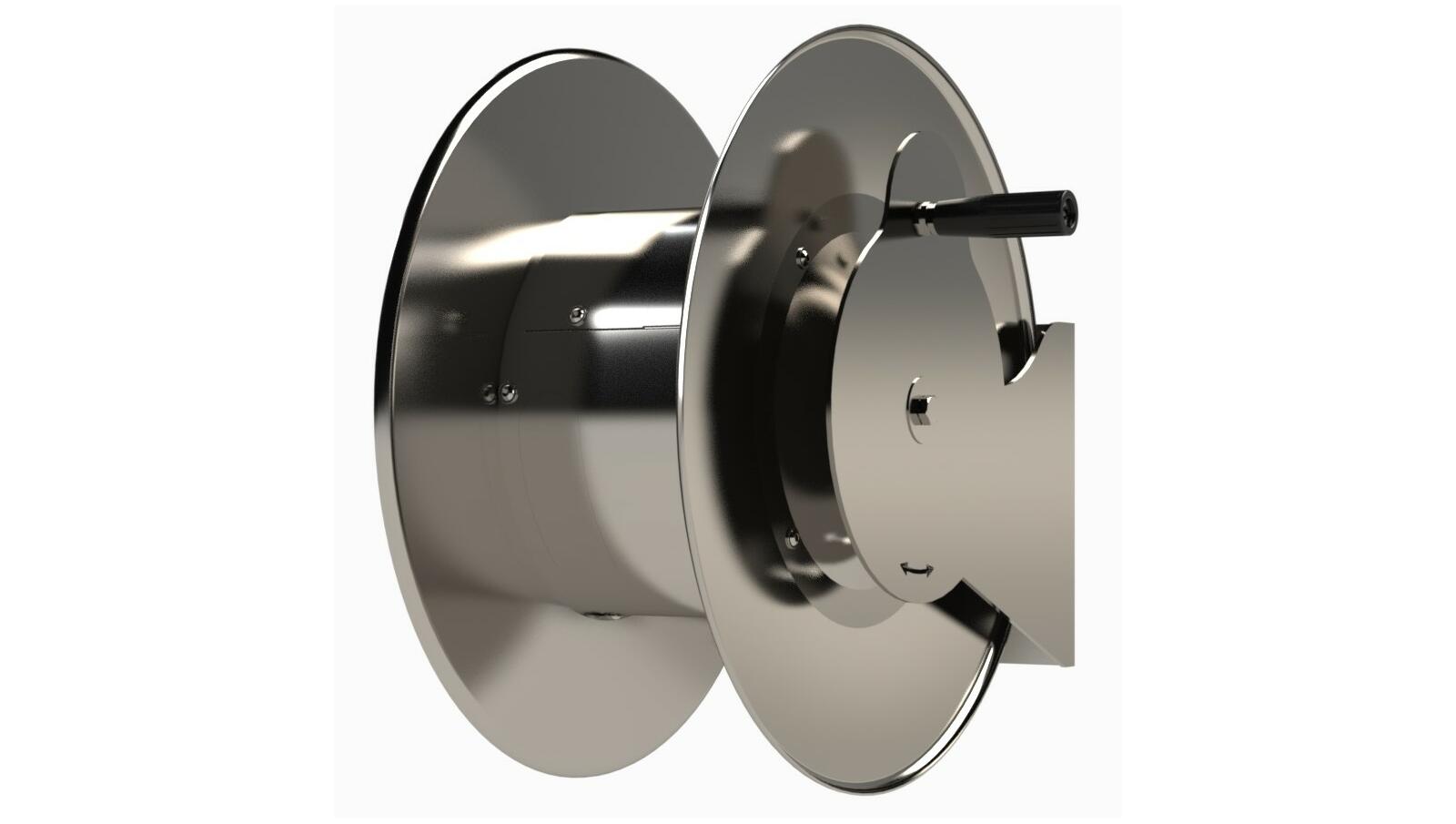

Les ELM2 et ELM3 rembobinent à la manivelle, montable à droite ou à gauche. Ce sont les modèles des grandes longueurs : jusqu’à 60 m en 10 x 15 mm sur l’ELM2, et le 25 x 37 mm accessible sur l’ELM3 avec une entrée portée en BSP 1 pouce. Le Support Cambré les rejoint pour le rangement au point d’eau.
Voir les modèles à rappel manuel →
Rappel automatique à ressort

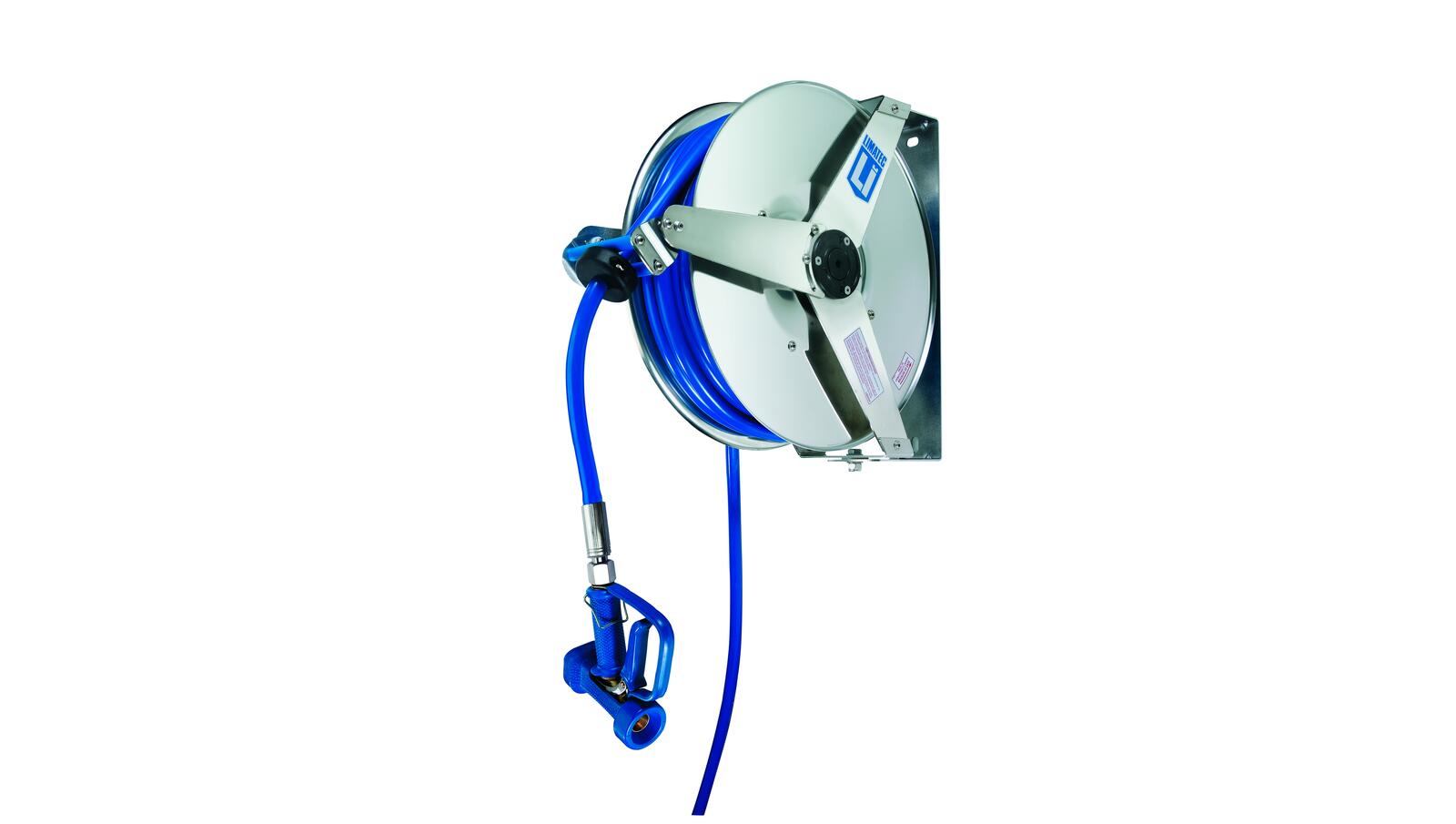

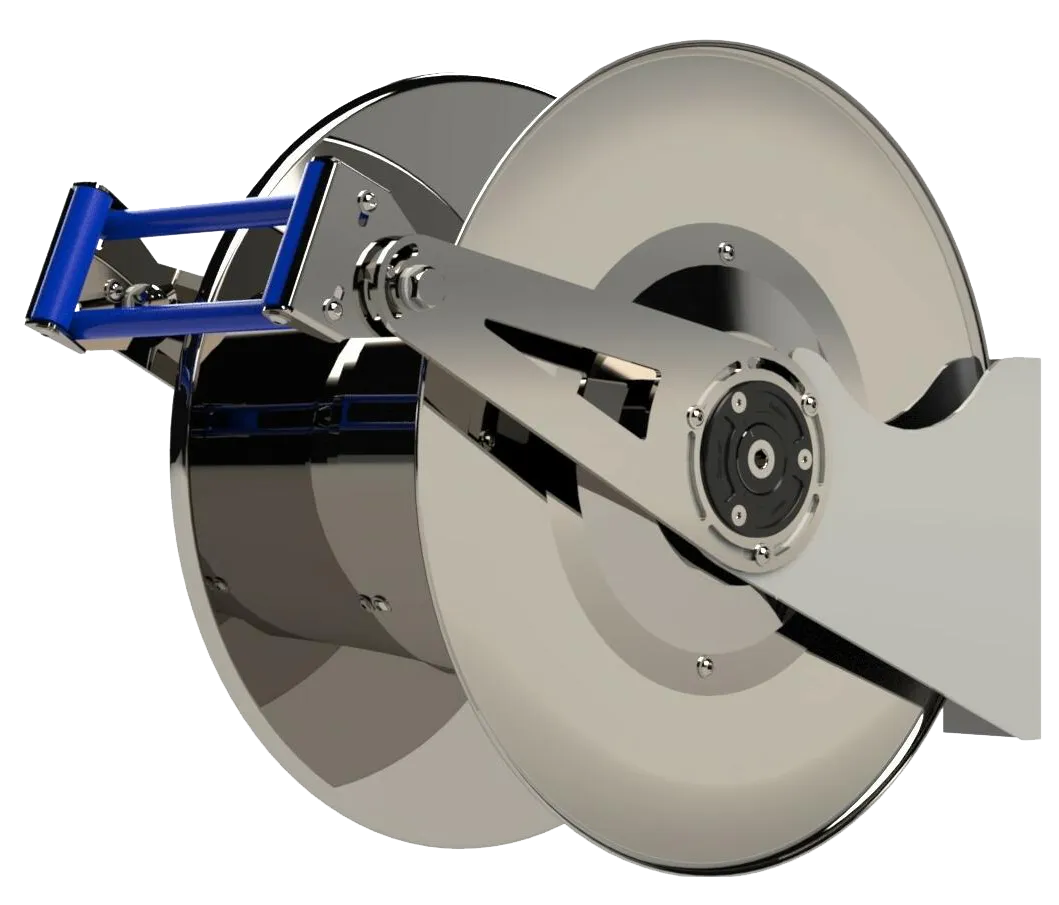

Quatre gammes : l’ELR4 configurable et l’ELR5 grand débit pour les liquides, l’ELRC prêt à poser livré complet avec son tuyau et son pistolet, l’ELRA dédié à l’air comprimé, l’air respirable, l’azote et le CO2. Toutes délivrent 20 mètres, avec butée de fin de course et bras orientables.
Voir les enrouleurs automatiques →
Accessoires, flexibles et pièces
Cinq qualités de flexible serti en usine, quatre pistolets de lavage couvrant de 55 à 95 °C, raccords tournants inox, abouts BSP, supports orientables et contre-plaques. Plus le chariot qui rend un ELM mobile et le Support Cambré, qui range jusqu’à 87 mètres sans aucune pièce d’usure.
Voir les accessoires et pièces →Domaines d’application
Les ambiances où le tout-inox et la nettoyabilité ne sont pas un confort mais une contrainte de production.
Industries agroalimentairesAbattoirs et salaisonsLaiteries et fromageriesBrasseries et cavesCuisines collectivesGrande distributionÉtablissements recevant du publicCollectivitésIndustrie mécaniqueAutomobile et aéronautiqueChimie et pétrochimieBâtiment, travaux publics et carrièresAgriculture et viticulture
Ce qui distingue la gamme
Six partis pris de conception qui se voient à la pose comme à l’usage quotidien.
1
Tout inox, jamais un habillageAcier inoxydable 304 (EN 1.4301) sur l’ensemble de la gamme, surfaces lisses, démontables, sans anfractuosité ni espace mort — pensées pour être effectivement nettoyées et désinfectées.
2
Raccord tournant inox massifUsiné dans la masse, sept cents grammes, entrée BSP 3/4 ou 1 pouce, avec des qualités de joints d’étanchéité choisies selon le fluide véhiculé.
3
Flexibles sertis en usineAbout et jupe de sertissage en sortie d’usine, quelle que soit la configuration. Aucun montage sur collier au moment de la pose.
4
Retour du tuyau contrôléSur les modèles automatiques, la butée de fin de course rend le rappel progressif au lieu de le laisser claquer, et le guide oscillant limite les frottements latéraux qui usent le flexible.
5
Configuration à la demandeDiamètre et qualité de tuyau, longueur, raccords, joints, pistolet : la fiche produit décrit une famille, la configuration se définit au devis en fonction du fluide et de l’ambiance.
6
Pièces de rechange sur toute la gammeRessorts, crémaillères, cliquets, butées, raccords et supports restent disponibles à l’unité : un enrouleur se répare au lieu de se remplacer.
Questions fréquentes
Les cinq questions qui reviennent le plus souvent avant de choisir un enrouleur inox.
Enrouleur manuel ou automatique : comment choisir ?
Trois critères tranchent. La longueur d’abord : le ressort de rappel limite les modèles automatiques à 20 mètres, quand un ELM2 monte à 60 mètres en 10 x 15 mm. La hauteur de pose ensuite : Limatec recommande de fixer un enrouleur à 2,5 mètres du sol pour éviter les accrochages avec les chariots élévateurs, hauteur à laquelle une manivelle n’est plus atteignable. La fréquence d’utilisation enfin : rembobiner à la main quarante mètres de tuyau plein est un effort réel, et sur un poste à forte rotation le rappel automatique se paie moins cher que l’usure du geste.
Jusqu’à quelle température peut-on utiliser un enrouleur Limatec ?
La question appelle trois réponses distinctes, et c’est toujours la plus basse qui s’applique au poste. L’enrouleur nu — tambour, berceau, raccord tournant — est donné pour -20 °C à +170 °C, hors tuyaux et accessoires. Le flexible plafonne selon sa qualité, jusqu’à 160 °C sur EPDM et 165 °C en vapeur sur NBR. L’accessoire terminal descend souvent bien plus bas : un pistolet de lavage en laiton est limité à 55 °C, le modèle rouge en inox 316 à 95 °C. Un tuyau annoncé à 160 °C terminé par un pistolet en laiton donne donc un poste à 55 °C.
Quelle qualité de flexible choisir en agroalimentaire ?
Quatre des cinq qualités Limatec sont de domaine alimentaire, le Super Soft Nobelair étant le seul réservé à l’usage industriel non alimentaire — et le seul destiné à l’air comprimé. Le Thermoclean en PVC est le choix par défaut du lavage à l’eau chaude, donné pour 15 bar. Le Bergalav en EPDM monte jusqu’à 160 °C mais redescend à 10 bar, avec un revêtement qui résiste aux graisses animales et végétales. Le Biovast en NBR est le seul construit pour un service vapeur régulier, à 165 °C et 6 bar, et son tuyau seul tient 20 bar sur l’eau, l’ensemble préassemblé étant donné pour 15 bar. Le Klenet couvre l’eau à 10 bar.
Les enrouleurs Limatec sont-ils fabriqués en France ?
Oui. Limatec conçoit et fabrique ses enrouleurs-dérouleurs à Amphion-les-Bains, en Haute-Savoie, depuis 1978. L’acier inoxydable 304 est le matériau unique de la gamme d’enrouleurs, et tous les flexibles sont sertis en usine avec about et jupe de sertissage avant expédition.
Peut-on rendre un enrouleur Limatec mobile ?

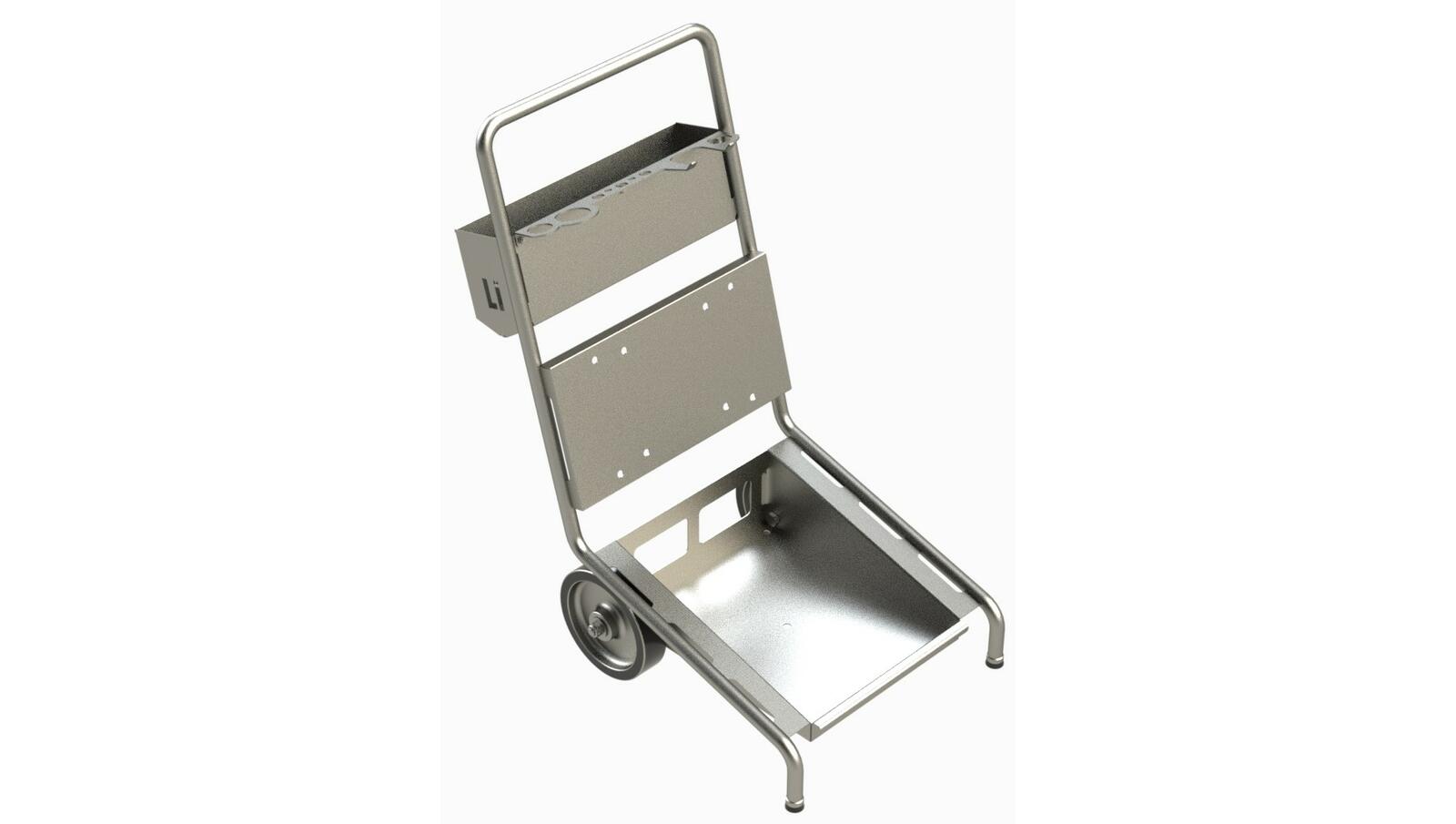

Oui, au moyen du chariot inox dont le dosseret reçoit un enrouleur mécanique ELM2 ou ELM3. Le choix se fait à la commande, car le chariot et le support mural orientable ne se cumulent pas : le dosseret reçoit un appareil nu. Le chariot apporte en plus une musette et un bac inférieur en inox pour les brosses, les éponges et les lances.
Un poste de lavage à équiper ?
Indiquez-nous le fluide et sa température, la pression du réseau, la longueur et le diamètre de tuyau nécessaires, la hauteur de pose et l’ambiance du local : nous identifions le modèle, la qualité de flexible et l’accessoire de sortie qui conviennent, et nous vous transmettons la documentation du fabricant.
Les caractéristiques techniques publiées sur cette page sont données à titre indicatif et peuvent être modifiées par le fabricant sans préavis ; les illustrations ne sont pas contractuelles. Les valeurs de pression et de température de l’enrouleur sont données hors tuyaux et accessoires : la limite applicable à une installation est celle de son élément le plus contraignant. Consultez-nous pour toute vérification avant commande.
