L’ELM3 reprend la construction inox 304 de l’ELM2 sur un tambour et un berceau élargis, dimensionnés pour les grandes longueurs de flexibles de gros diamètre. Le raccordement d’entrée passe en BSP 1 pouce, ce qui prolonge jusqu’au réseau la section de passage généreuse du circuit. Le rappel reste manuel, la manivelle se montant à droite ou à gauche selon la position du tambour.
Points clés
- Acier inoxydable 304 (EN 1.4301)
- Raccordement d’entrée BSP 1″
- Jusqu’à 50 m de tuyau en 16 x 26 mm
- Accepte le 25 x 37 mm, hors de portée de l’ELM2
- Rappel manuel, manivelle à droite ou à gauche
- Paliers de tambour autolubrifiés
- Poids net 19,5 kg sans tuyau, 26,2 kg avec support orientable
Options et pièces associées
- Support mural orientable inox avec goupille de sécurité, référence ELSO/M3-R5
- Contre-plaque de fixation pour cloisons sandwich ou briques, référence contreplaque ELR5/ELM3
- Chariot inox, dosseret prévu pour un ELM3 sans support orientable
- Raccord tournant inox entrée BSP 1″
- Abouts BSP inox pour tuyaux de 10, 13, 16, 19 et 25 mm
Livraison en caisse carton de 500 x 460 x 600 mm.
Capacité d’enroulement
| Diamètre de tuyau |
Longueur maximale |
| 16 x 26 mm |
50 m |
| 19 x 31 mm |
45 m |
| 25 x 37 mm |
30 m |
ELM2 ou ELM3 : ce qui change vraiment
La question ne se pose pas en termes de gamme mais de débit. Les deux appareils sont manuels, en inox 304, avec la même mécanique. Ce qui les sépare est le couple diamètre-longueur.
L’ELM2 couvre le 10 x 15 au 19 x 31 mm et culmine à 60 m sur la plus petite section. L’ELM3 démarre au 16 x 26 mm, accepte le 25 x 37 mm que l’ELM2 ne prend pas, et tient 45 m en 19 x 31 mm là où l’ELM2 s’arrête à 25 m. Sur la section commune du 16 x 26 mm, l’écart est net : 33 m contre 50 m.
La règle pratique tient en une phrase. En dessous du 16 x 26 mm, l’ELM2 suffit et occupe moins de place. Au 19 x 31 mm, le choix se fait sur la longueur : jusqu’à 25 m l’ELM2 convient, au-delà il faut l’ELM3. À partir du 25 x 37 mm, l’ELM3 est le seul des deux à répondre. Le passage en BSP 1 pouce à l’entrée accompagne ce dimensionnement : conserver un 3/4″ en amont d’un tuyau de 25 mm réintroduit la perte de charge que la construction cherche à éviter.
Limites d’emploi
L’enrouleur nu est éprouvé à 160 bar et donné pour 110 bar de service à 20 °C, dans une plage de -20 °C à +170 °C, hors tuyaux et accessoires. Ces valeurs ne sont pas celles du poste livré : le flexible plafonne entre 10 et 20 bar selon sa qualité, et l’accessoire terminal descend souvent plus bas encore, un coupleur rapide étant limité à 10 bar et un pistolet en laiton à 55 °C. C’est la plus basse des trois valeurs qui s’applique.

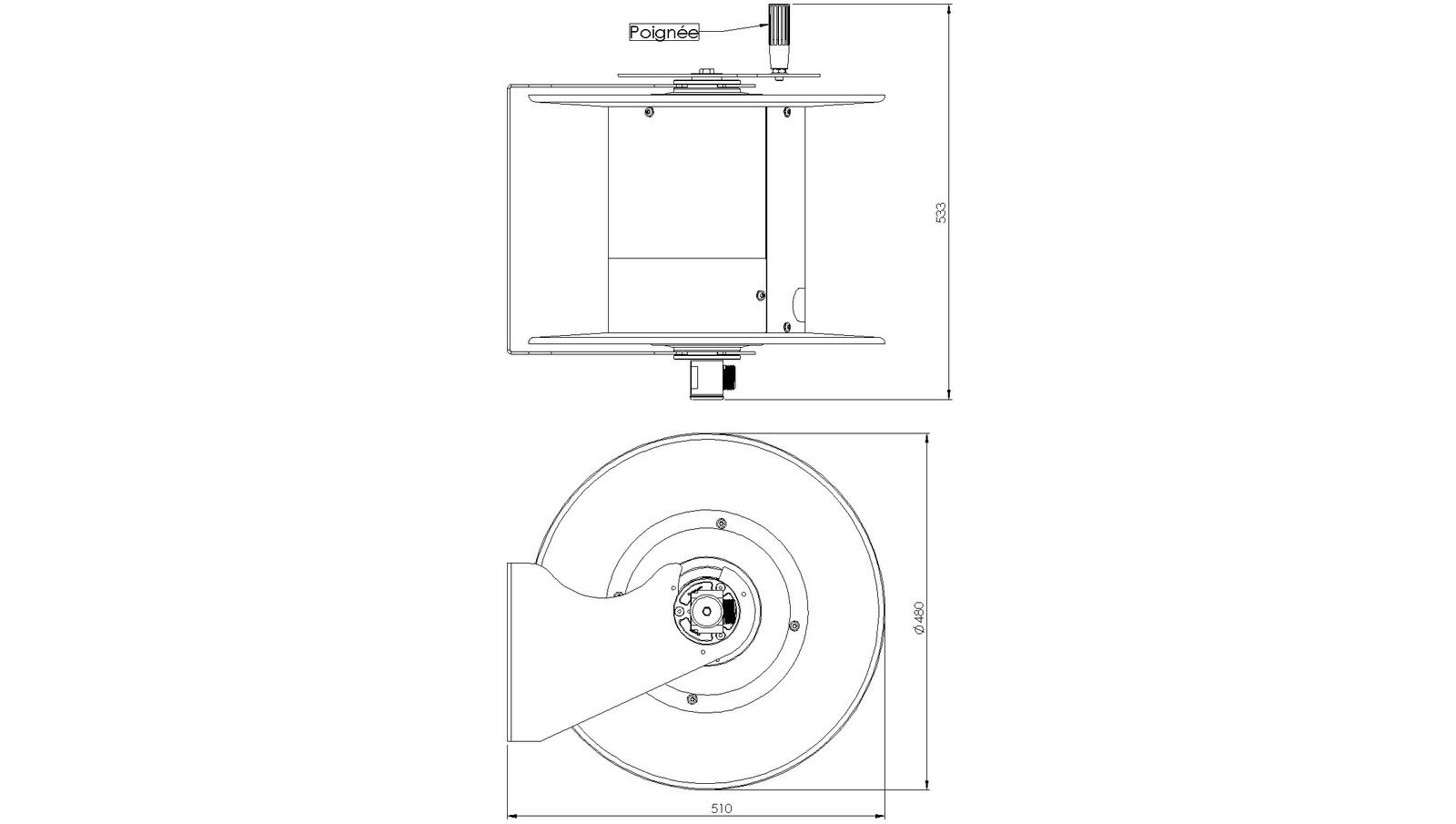

Construction
Section de passage importante sur toute la longueur du circuit hydraulique, pertes de charge minimales, débit élevé. Surfaces lisses, démontables, sans anfractuosité ni espace mort, pour un nettoyage et une désinfection efficaces. Raccord tournant en inox massif, joints d’étanchéité adaptés au fluide véhiculé. Conception conforme aux principes de l’EN ISO 12100 et aux distances de sécurité de l’EN 13857, dans le respect du référentiel d’hygiène alimentaire CAC/RCP 1-1969. Tous les flexibles sont sertis en usine.
