Limatec sertit en usine cinq qualités de flexible pour ses enrouleurs — Super Soft Nobelair, Thermoclean, Bergalav, Biovast et Klenet — et fournit les pistolets, raccords tournants, abouts BSP, coupleurs et sup…
| Type de produit | Accessoire |
|---|---|
| Utilisation | Air comprimé, Détergents et désinfectants, Eau, Vapeur |
| Ø tuyau | 3/8″ – DN 10, 1/2″ – DN 13, 5/8″ – DN 16, 3/4″ – DN 19, 1″ – DN 25 |
| Pression | 10 bars, 15 bars, 20 bars |
Un enrouleur Limatec ne se vend jamais nu au sens strict : le flexible, ses abouts et son accessoire de sortie font partie de la configuration définie à la commande, et tous les flexibles sont sertis en usine, jamais colliers sur place. Cette page rassemble les qualités de tuyau disponibles et les pièces qui composent ou remplacent un poste, pour les enrouleurs ELM2, ELM3, ELR4, ELR5, ELRC et ELRA.
| Tuyau | Code | Matière | Domaine | Fluide | Pression de service |
|---|---|---|---|---|---|
| Super Soft Nobelair | SNS | PVC / PVC | industriel non alimentaire | air comprimé | 15 bar |

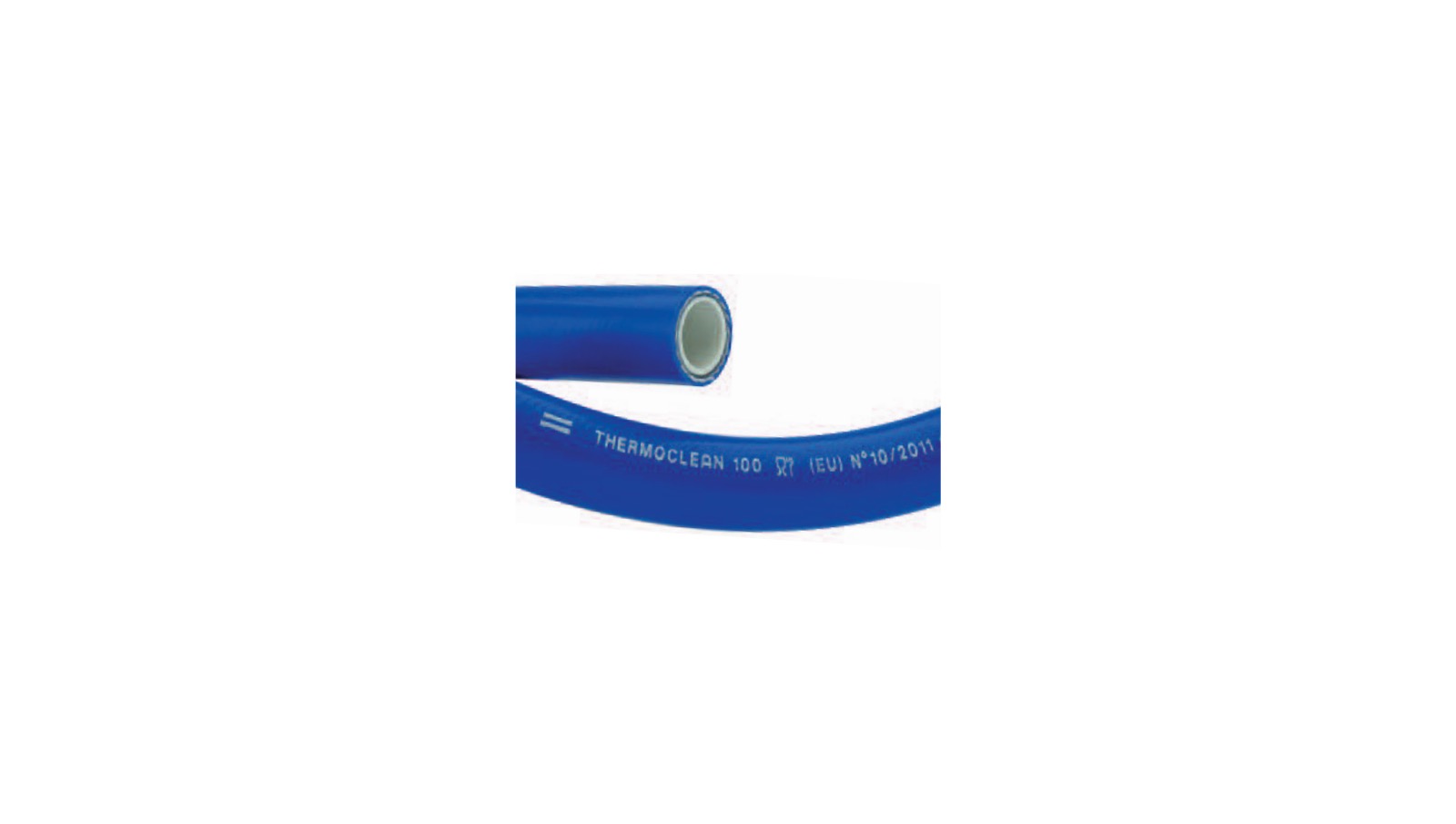

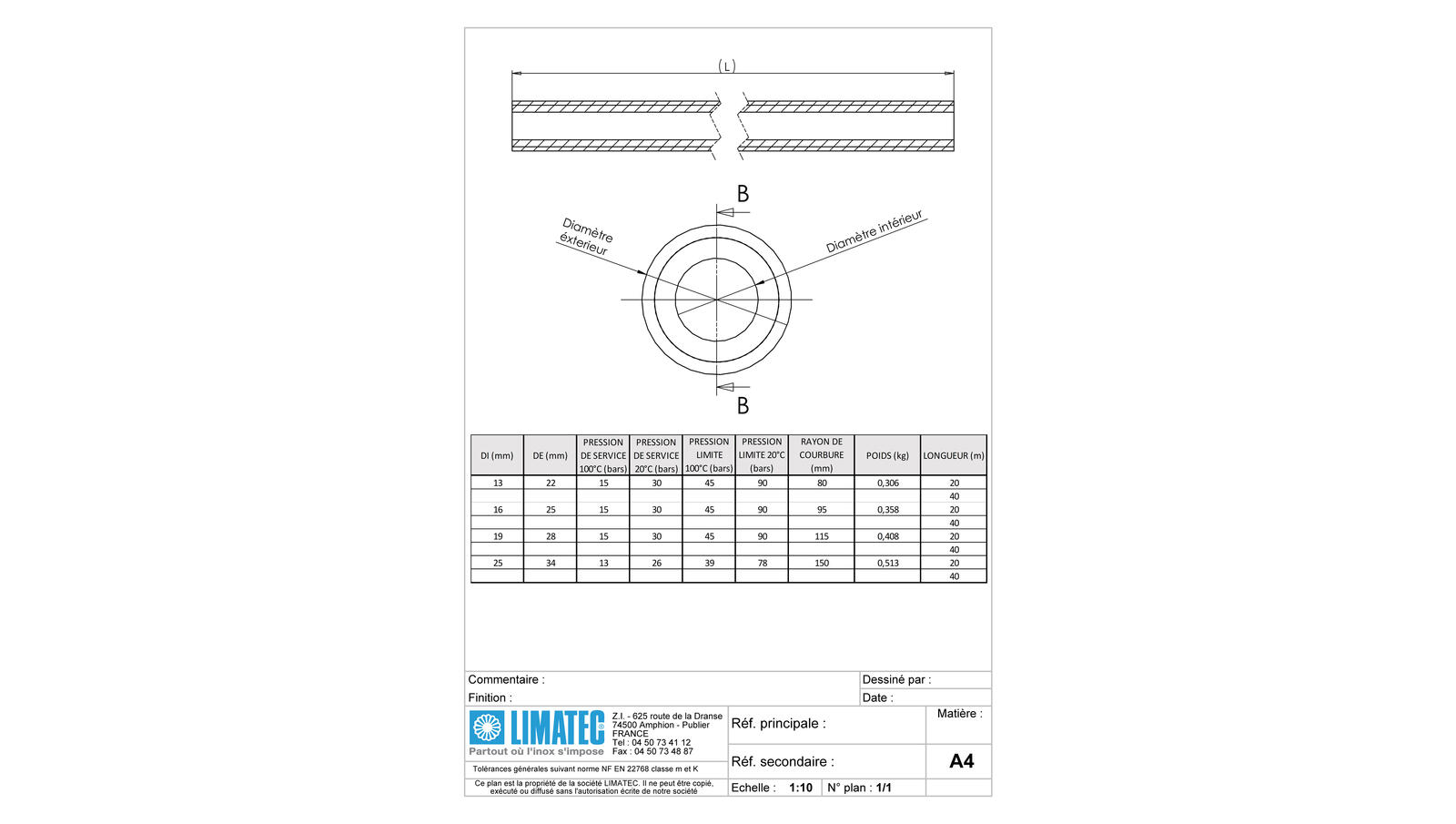

| Thermoclean | TC | PVC / PVC | alimentaire | eau | 15 bar |

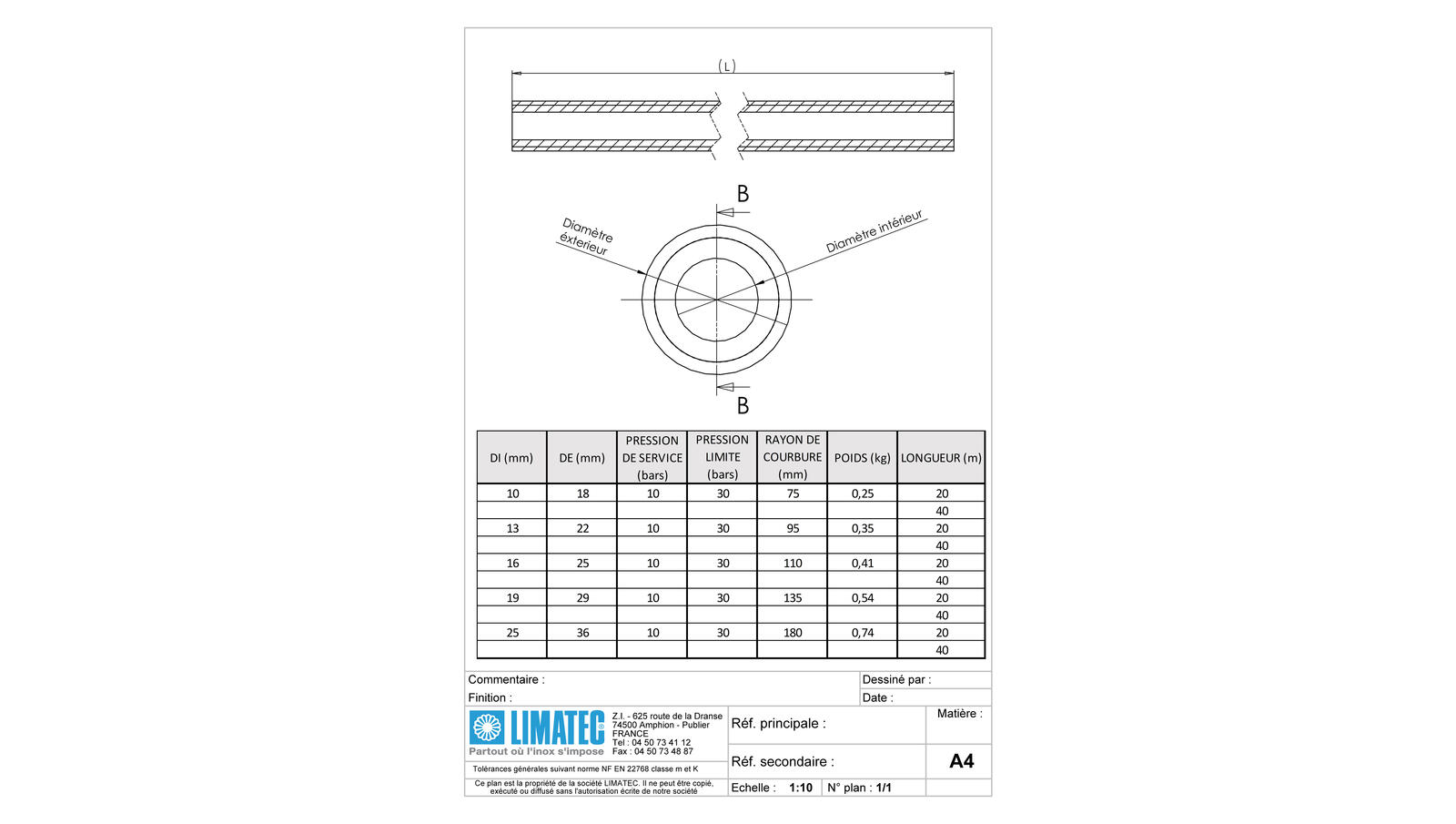

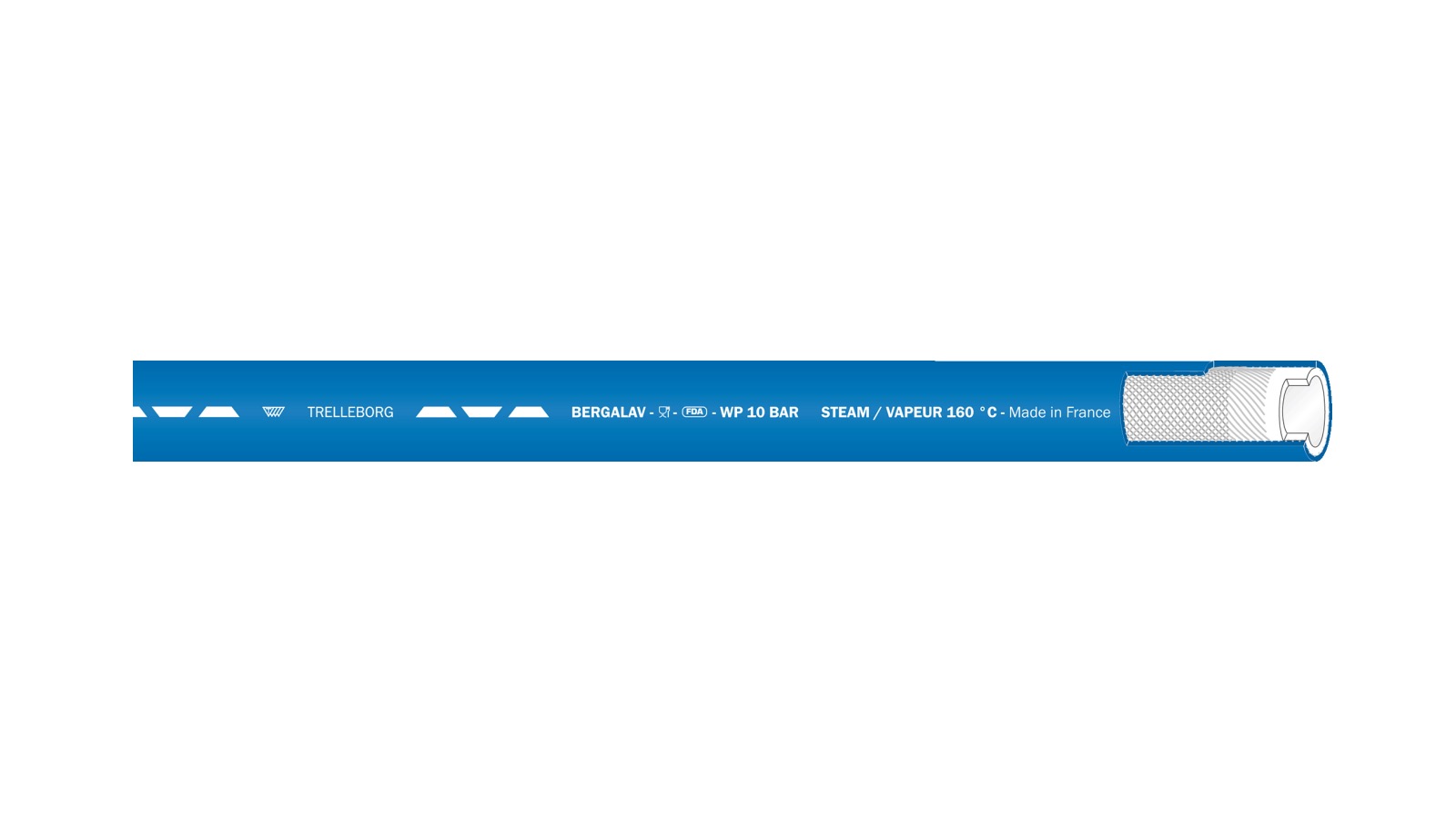

| Bergalav | BLV | EPDM / EPDM | alimentaire | eau, vapeur occasionnelle | 10 bar |

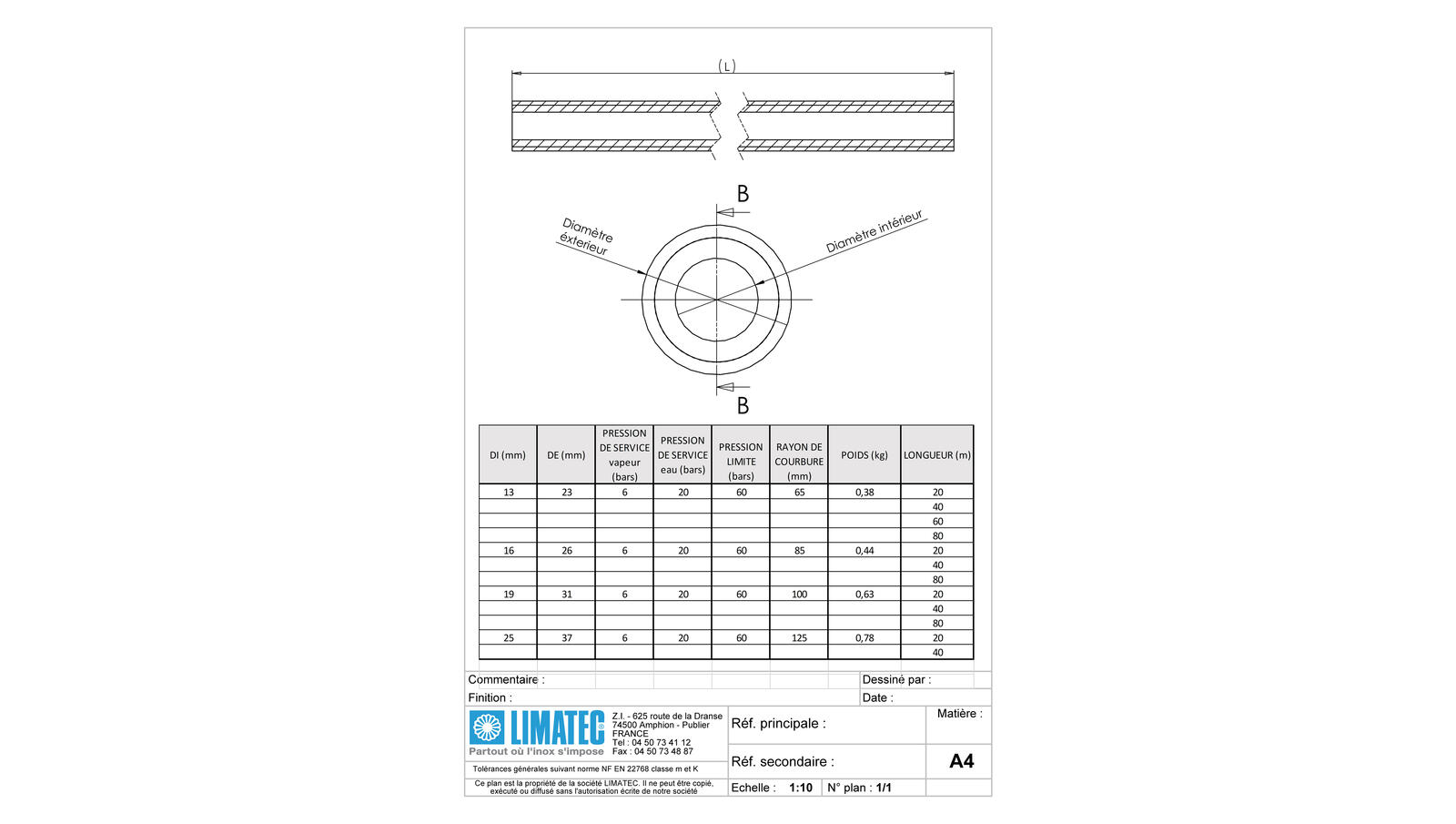

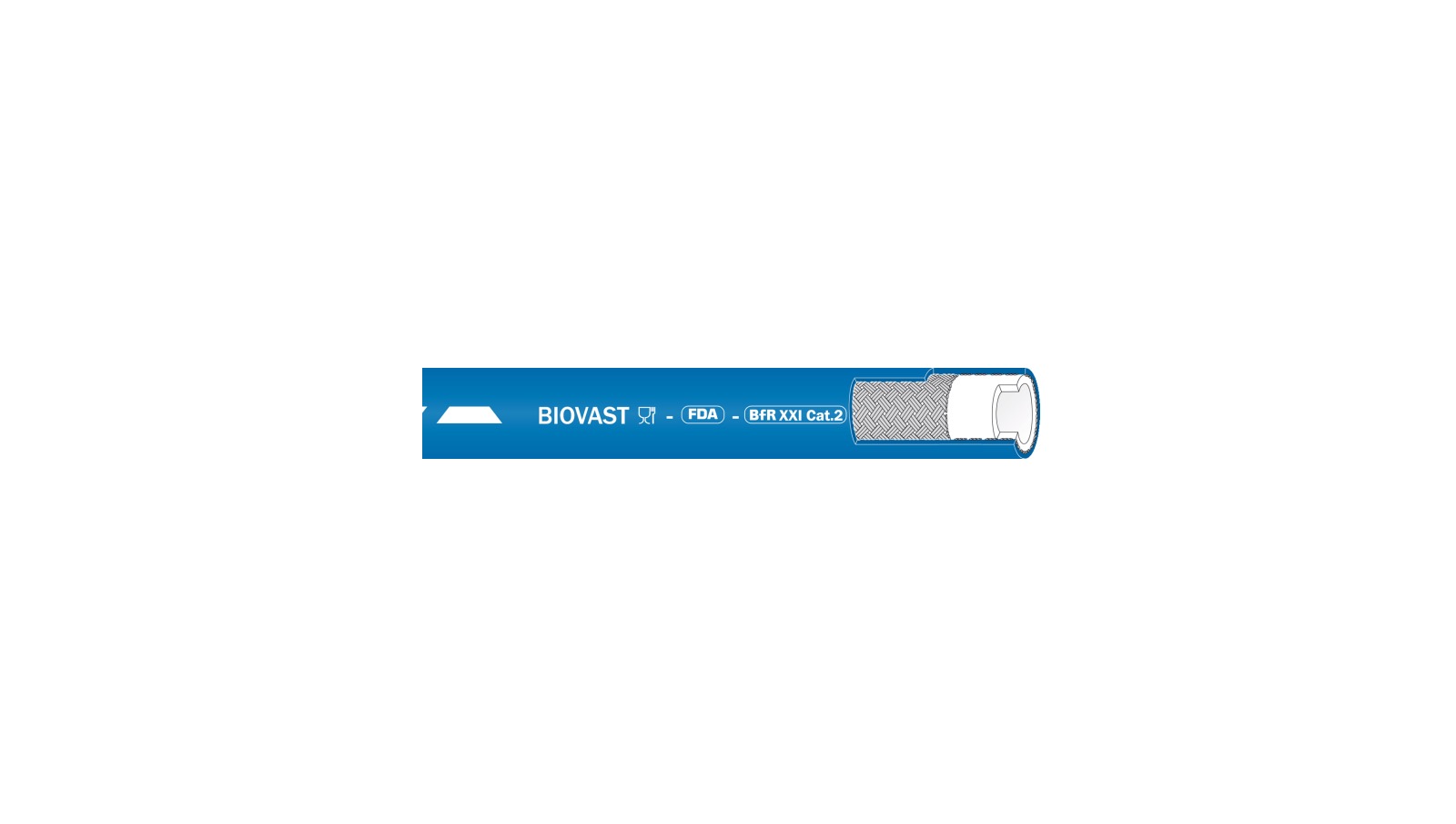

| Biovast et Biovast Red | BV | NBR-PVC / NBR | alimentaire | eau et vapeur | eau 20 bar, vapeur 6 bar |
| Klenet | KL | NBR-PVC / NBR | alimentaire | eau | 10 bar |
Ces valeurs sont celles du tuyau seul. Sur les ensembles préassemblés que Limatec catalogue, la pression retenue est parfois inférieure : la configuration ELR4 en Biovast de 13 mm est annoncée à 15 bar sur l’eau, contre 20 bar pour le tuyau nu. C’est la valeur de l’ensemble monté qui fait foi.
Trois questions suffisent à trancher, dans cet ordre.
Le fluide passe-t-il au contact alimentaire ? Si oui, quatre qualités sur cinq conviennent, le Super Soft Nobelair étant le seul réservé à l’usage industriel non alimentaire. Il est en revanche le seul destiné à l’air comprimé.
Y a-t-il de la vapeur ? Le Biovast est la seule qualité construite pour un service vapeur régulier, à 6 bar. Le Bergalav tolère la vapeur occasionnelle sans être conçu pour. Le Thermoclean et le Klenet sont des tuyaux d’eau.
Quelle pression le poste demande-t-il ? Le Thermoclean et le Super Soft Nobelair tiennent 15 bar, le Biovast 20 bar sur l’eau, le Bergalav et le Klenet 10 bar. Un pistolet à jet réglable travaille couramment autour de 10 bar : au-delà, c’est en général une contrainte de réseau plutôt qu’un besoin en sortie.
Le cas particulier vaut d’être noté : le Bergalav en EPDM est celui qui monte le plus haut en température, jusqu’à 160 °C, alors qu’il est le plus modeste en pression. Température et pression ne vont pas de pair dans cette gamme, et raisonner sur une seule des deux conduit au mauvais choix.
Le pistolet est presque toujours l’élément qui fixe la température maximale du poste, très en dessous de ce que le tuyau et l’enrouleur admettent.
| Modèle | Matière | Température maximale |
|---|---|---|
| Bleu, standard | laiton | 55 °C |
| Blanc | acier inoxydable | – |
| Rouge, hautes températures | inox 316 | 95 °C |
| Noir, raccordement 3/4″ | grands débits | – |
Tous sont à gâchette et à jet réglable. Le modèle rouge est donné pour 43 l/min à 10 bar. Le modèle noir en 3/4″ vise les postes à fort débit, typiquement en aval d’un ELR5.
| Pièce | ELM2 et ELR4 | ELM3 et ELR5 | ELRA |
|---|---|---|---|
| Support orientable inox avec goupille | ELSO/M2-R4 | ELSO/M3-R5 | – |
| Contre-plaque de fixation | contreplaque ELR4/ELM2 | contreplaque ELR5/ELM3 | contreplaque ELRA |
La contre-plaque s’impose sur cloison sandwich, brique ou tout support qui ne reprend pas seul la charge en porte-à-faux d’un enrouleur chargé.
Donnez-nous la marque et le modèle de l'enrouleur à équiper, ainsi que le fluide et le diamètre du tuyau. Nous répondons avec une référence, pas avec un catalogue.
