L'ELR5 est l'enrouleur automatique grand débit de Limatec en inox 304, dont le tambour loge 20 mètres de tuyau de 25 x 37 mm sans débordement, avec un raccordement entrée-sortie BSP 1 pouce mâle.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Matériau | Inox 304 |
| Entraînement | Automatique (ressort) |
| Utilisation | Air comprimé, Détergents et désinfectants, Eau, Vapeur |
| Ø tuyau | 3/4″ – DN 19, 1″ – DN 25 |
| Plage de longueur | De 15 à 30 m |
| Pression | 10 bars, 15 bars, 20 bars |
| Type de fixation | Mural fixe, Mural pivotant |
| Équipement | Équipé (tuyau + diffuseur) |

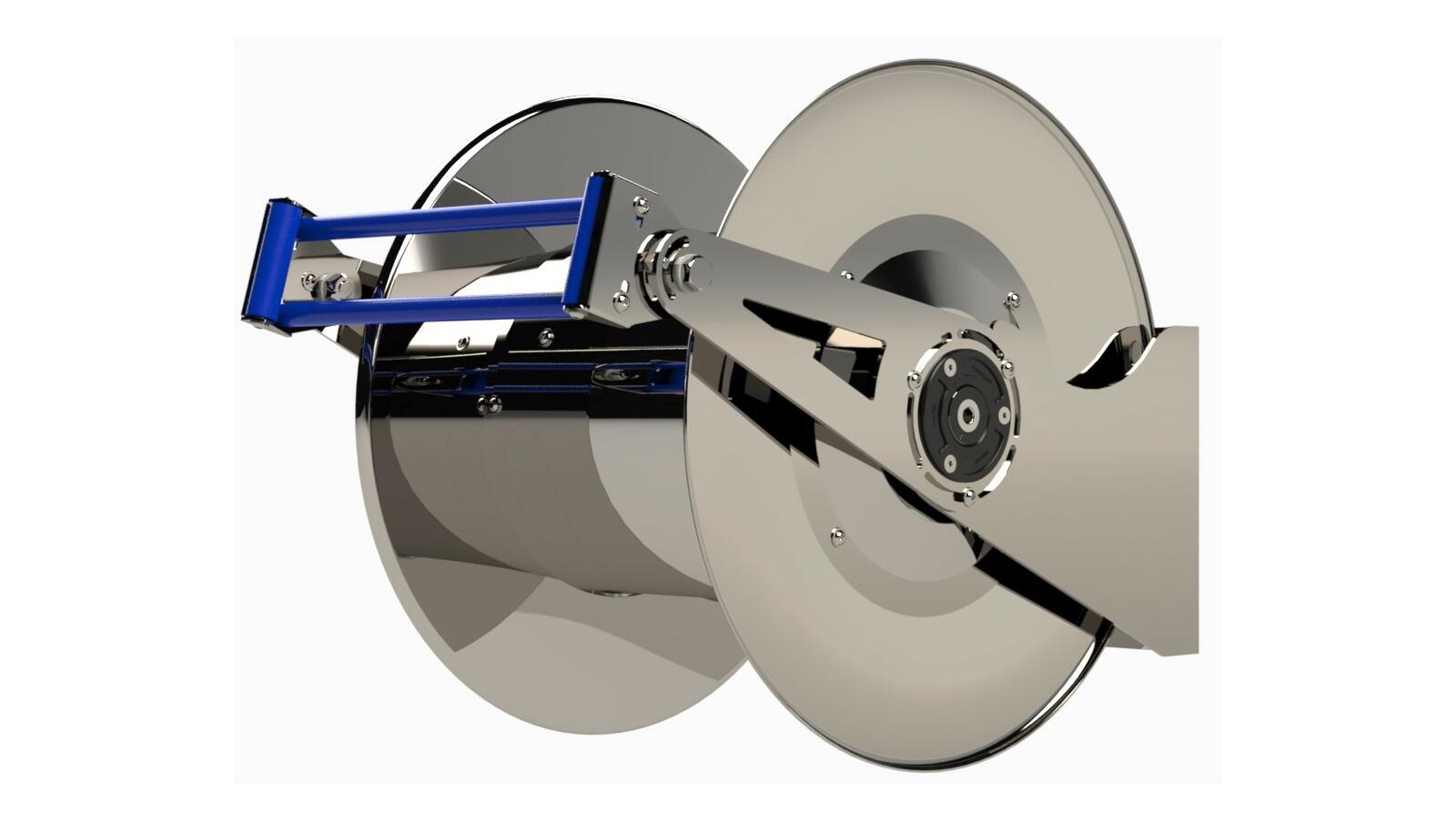

L’ELR5 est la version grand débit de l’enrouleur automatique Limatec. Même rappel par ressort, mêmes bras orientables et même guide oscillant que l’ELR4, mais un tambour dont la capacité permet de loger largement le tuyau d’un pouce sans débordement, et un raccordement entrée-sortie porté en BSP 1 pouce mâle. C’est l’appareil des postes où le volume d’eau à délivrer prime sur l’encombrement.

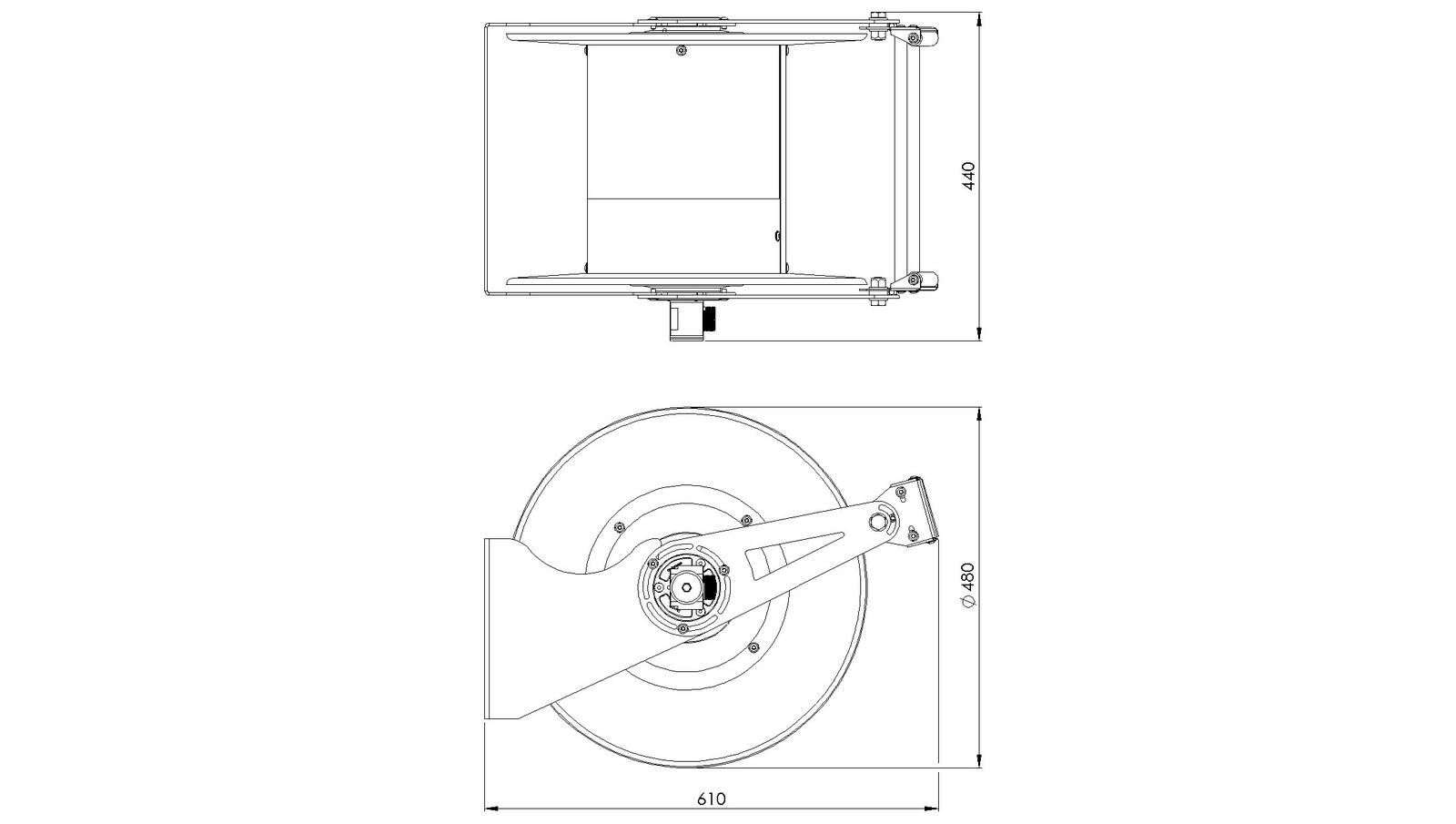

Livraison en caisse carton de 500 x 460 x 600 mm.
| Diamètre de tuyau | Longueur maximale |
|---|---|
| 19 x 31 mm | 20 m |
| 25 x 37 mm | 20 m |
Les deux enrouleurs délivrent 20 m de tuyau. La longueur ne départage donc rien, contrairement au couple ELM2-ELM3 où elle est le critère principal.
Ce qui sépare l’ELR4 de l’ELR5 est la section, et par conséquent le débit disponible en bout de ligne. L’ELR4 couvre du 10 x 15 au 19 x 31 mm avec un raccordement 3/4″. L’ELR5 démarre au 19 x 31 mm et accepte le 25 x 37 mm, avec une entrée portée à 1 pouce. Sur la section commune du 19 x 31 mm, les deux conviennent : l’ELR4 est alors le choix logique, plus compact et plus léger.
L’ELR5 s’impose dès que le poste demande un tuyau d’un pouce, typiquement un lavage de grande surface, un rinçage de cuve ou un poste alimentant plusieurs opérateurs. Un point d’installation mérite attention : équipé de 20 m de 25 x 37 mm, l’appareil pèse près de 46 kg tuyau vide, et sensiblement plus en charge. La fixation murale doit être dimensionnée en conséquence, avec une contre-plaque sur cloison sandwich ou brique.
La règle inverse vaut aussi : monter un ELR5 pour un tuyau de 13 mm n’apporte rien qu’un encombrement et un poids supplémentaires, puisque la section utile est alors bridée par le tuyau.
Hors tuyaux et accessoires, l’ELR5 est éprouvé à 160 bar, donné pour 110 bar de service à 20 °C, dans une plage de -20 °C à +170 °C. Sur une installation réelle, la limite retenue est celle du flexible, comprise entre 10 et 20 bar selon la qualité retenue, puis celle de l’accessoire terminal. Un coupleur rapide plafonne à 10 bar et un pistolet en laiton à 55 °C.
Section de passage importante sur toute la longueur du circuit, ce qui autorise le débit élevé que la gamme vise. Absence d’anfractuosités et d’espaces morts, surfaces lisses facilement nettoyables et démontables, adaptées aux conditions des industries agroalimentaires. Différentes qualités de joints d’étanchéité selon le fluide. Bras orientables dans toutes les directions et guide oscillant qui limite les frottements ; remplacement du tuyau sans démontage de l’enrouleur ; sortie du tuyau sur l’avant avec entrée à gauche, ou par l’arrière avec entrée à droite.
