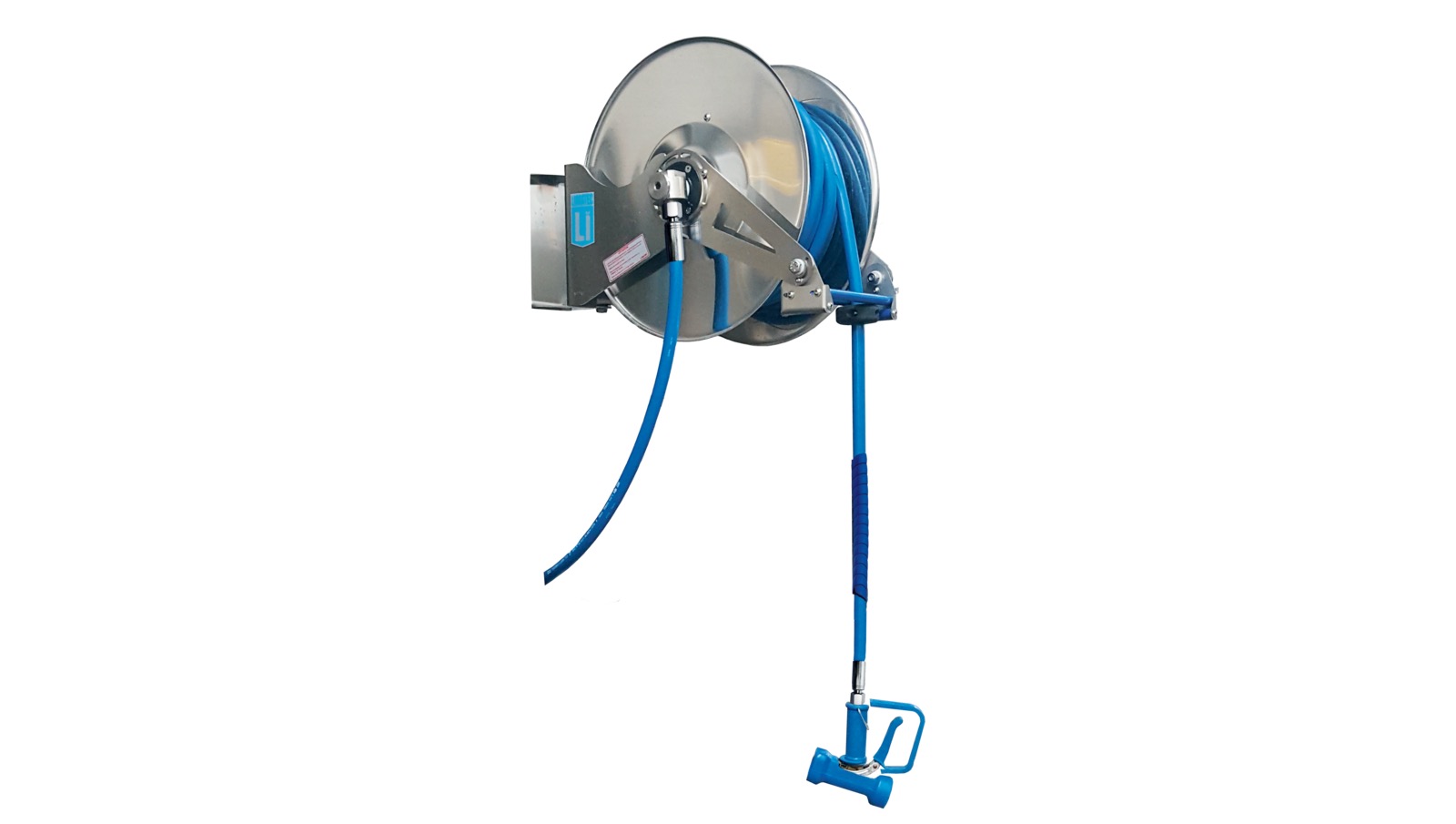

L'ELR4 est l'enrouleur automatique à ressort de Limatec en inox 304, doté de bras orientables et d'un guide oscillant, livré configuré avec 20 mètres de flexible serti et un raccordement BSP 3/4 pouce.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Matériau | Inox 304 |
| Entraînement | Automatique (ressort) |
| Utilisation | Air comprimé, Détergents et désinfectants, Eau, Vapeur |
| Ø tuyau | 3/8″ – DN 10, 1/2″ – DN 13, 5/8″ – DN 16, 3/4″ – DN 19 |
| Plage de longueur | De 15 à 30 m |
| Pression | 10 bars, 15 bars, 20 bars |

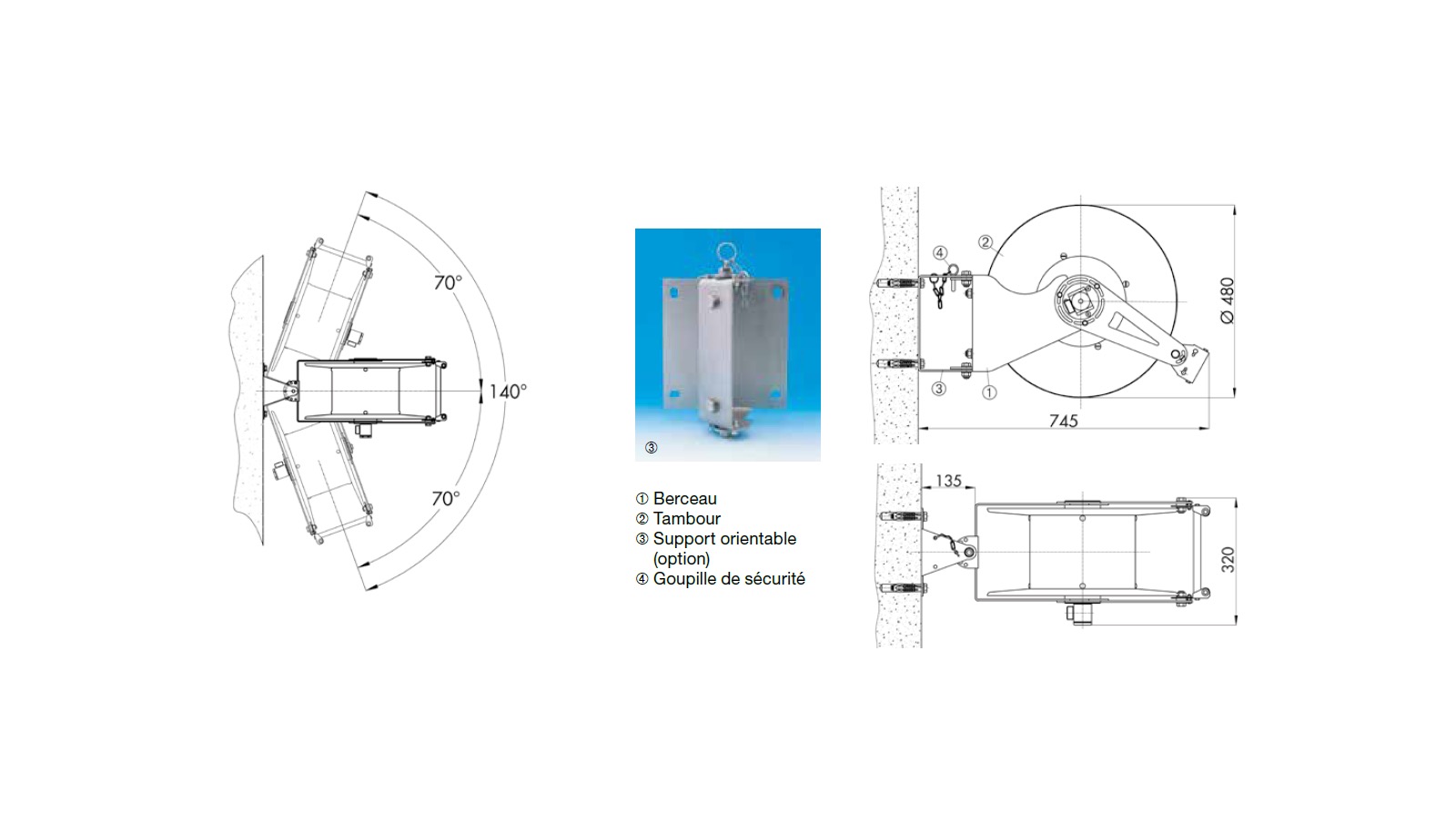

| Type de fixation | Mural fixe, Mural pivotant |
| Équipement | Équipé (tuyau + diffuseur) |

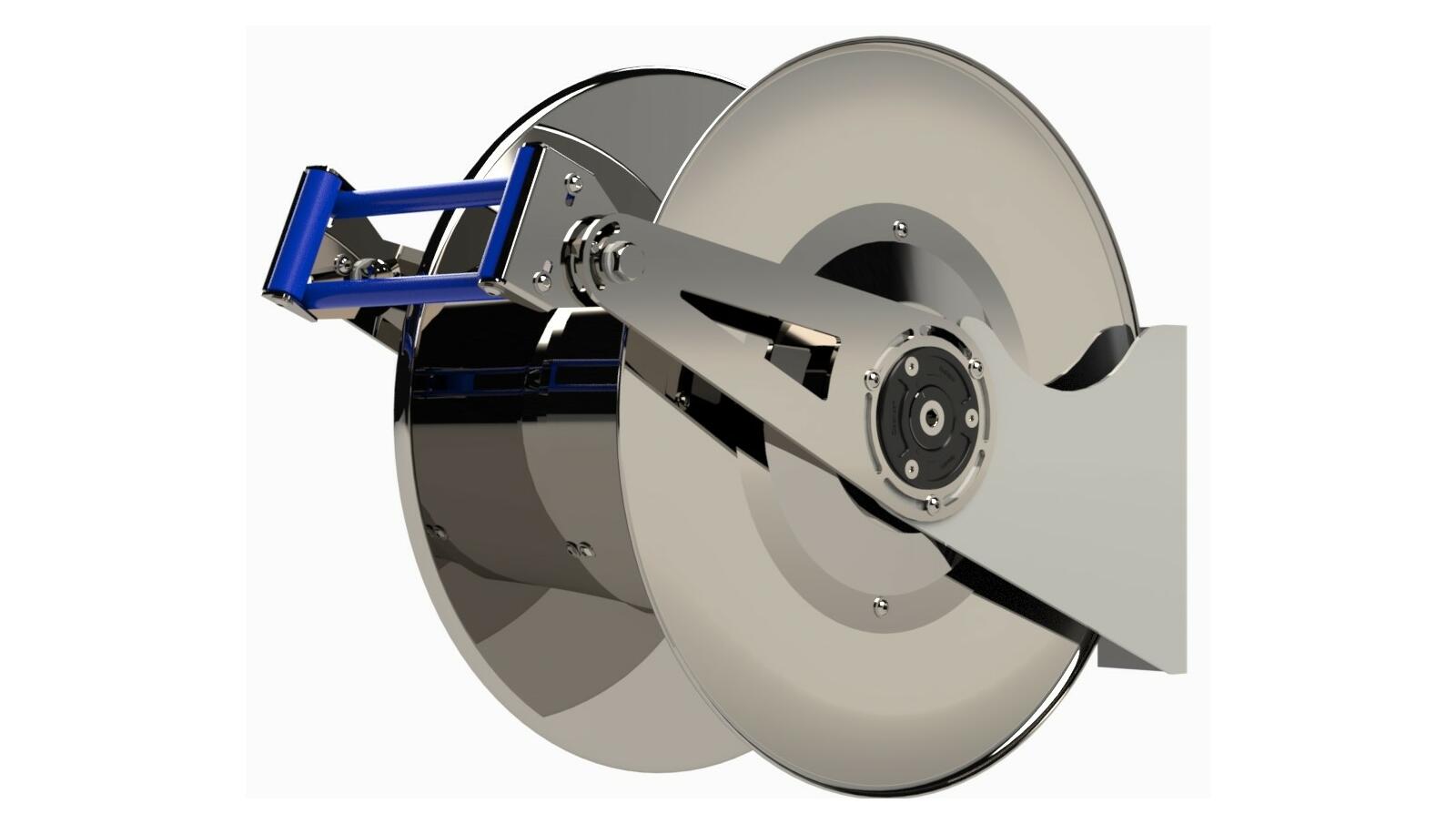

L’ELR4 est l’enrouleur-dérouleur automatique de Limatec, en acier inoxydable 304. Le rappel se fait par ressort, avec une butée de fin de course qui rend le retour du tuyau progressif au lieu de le laisser claquer. Les bras sont orientables dans toutes les directions et le guide oscillant limite les frottements sur le flexible, dont le remplacement se fait sans démonter l’enrouleur. Ce n’est pas un enrouleur de garage habillé d’inox : le vaste tambour accueille les gros diamètres sans débordement, et le circuit conserve la section de passage généreuse commune à la gamme.
Livraison en caisse carton de 500 x 350 x 580 mm.
Trois versions sont cataloguées prêtes à poser, toutes en tuyau de 13 mm intérieur sur 20 m, avec 2 m de tuyau d’alimentation côté réseau et un about 3/4″-13 en inox serti.
| Référence | Flexible | Eau | Vapeur |
|---|---|---|---|
| ELR4-EAU-TC13 | Thermoclean 13 x 22, PVC alimentaire | 100 °C, 15 bar | non |
| ELR4-EAU-BLV13 | Bergalav 13 x 22, EPDM alimentaire | -30 °C à +160 °C, 10 bar | occasionnelle |
| ELR4-EAU-BV13 | Biovast 13 x 23, NBR alimentaire | 100 °C, 15 bar | saturée ou surchauffée, 165 °C, 6 bar |
La version Bergalav est livrée avec un pistolet EPN rouge en inox 316, donné pour 95 °C et 43 l/min à 10 bar.
Le choix se joue sur le couple température-pression, et les trois versions ne se classent pas sur une échelle unique.
Le Thermoclean est le choix par défaut du lavage à l’eau chaude en agroalimentaire : 15 bar suffisent à alimenter un pistolet à jet réglable, et 100 °C couvrent tout ce qui sort d’un réseau d’eau chaude sanitaire ou d’un mitigeur de poste. C’est aussi la configuration la plus souple à manipuler.
Le Bergalav en EPDM monte à 160 °C mais redescend à 10 bar. Il vise les postes où la température compte plus que la pression, avec une tolérance à la vapeur occasionnelle : un nettoyage à l’eau très chaude ponctuellement coupé de vapeur ne le dégrade pas. Son revêtement résiste aux graisses animales et végétales.
Le Biovast est le seul des trois construit pour un service vapeur régulier : 165 °C en vapeur saturée ou surchauffée, mais à 6 bar seulement, et 15 bar en service eau à 100 °C. Si le poste alterne lavage à l’eau et désinfection vapeur, c’est la seule version qui couvre les deux sans compromis.
Un point à vérifier avant de commander : la température réelle en sortie est celle de l’accessoire terminal, pas celle du tuyau. Un pistolet en laiton plafonne à 55 °C et annule l’intérêt d’un Bergalav à 160 °C ; il faut le modèle rouge en inox 316 pour exploiter la plage haute. Le coupleur rapide, lui, est limité à 10 bar et à une plage de -15 °C à +90 °C.
Hors tuyaux et accessoires, l’ELR4 est éprouvé à 160 bar, donné pour 110 bar de service à 20 °C et une plage de -20 °C à +170 °C. Ces valeurs qualifient le tambour, le berceau et le raccord tournant : elles ne décrivent jamais l’installation livrée, toujours bornée par le flexible puis par l’accessoire de sortie.
Circuit hydraulique à large section de passage, pertes de charge faibles, débit élevé. Surfaces lisses, démontables, sans espace mort, adaptées aux conditions des industries agroalimentaires. Différentes qualités de joints d’étanchéité selon le fluide véhiculé. La butée de fin de course et le guide oscillant prolongent la durée de vie du flexible en supprimant les à-coups et les frottements latéraux. Le refoulement est l’usage standard ; l’aspiration est possible sur consultation. Conception conforme aux principes de l’EN ISO 12100 et aux distances de sécurité de l’EN 13857.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
