Câble simple ou câble double : le choix qui engage l’installation

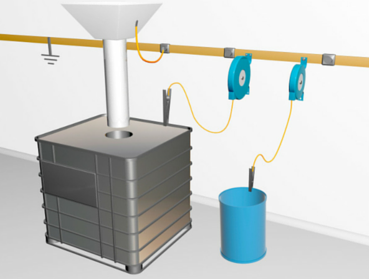

Un enrouleur de mise à la terre ne se choisit pas d’abord sur sa longueur, mais sur le nombre de conducteurs de son câble — et ce choix conditionne ce que l’installation pourra faire ensuite.

Le câble à un conducteur de la série R répond à une mise à la terre passive : le chemin de décharge existe, mais rien ne prouve qu’il est effectivement établi. Une pince posée sur une peinture, un dépôt de produit ou une couche d’oxyde donne exactement la même image qu’une pince correctement mordue.

Un système à contrôle de continuité — Bond-Rite, Earth-Rite — mesure au contraire la résistance de la boucle en envoyant un courant par un fil et en le récupérant par l’autre, à travers la pince et l’objet, et n’autorise l’indication verte que si cette résistance reste égale ou inférieure à 10 ohms. Il lui faut donc deux conducteurs, et un enrouleur à câble simple ne peut pas l’alimenter. C’est le VESM02 à câble double qui est prévu pour cet usage.

Le critère est donc celui-ci : si l’analyse de risque exige la preuve que la connexion est établie, et pas seulement sa présence, il faut partir sur un câble double dès la première pose. Passer d’un enrouleur simple à un enrouleur double après coup revient à remplacer l’enrouleur.

Construction

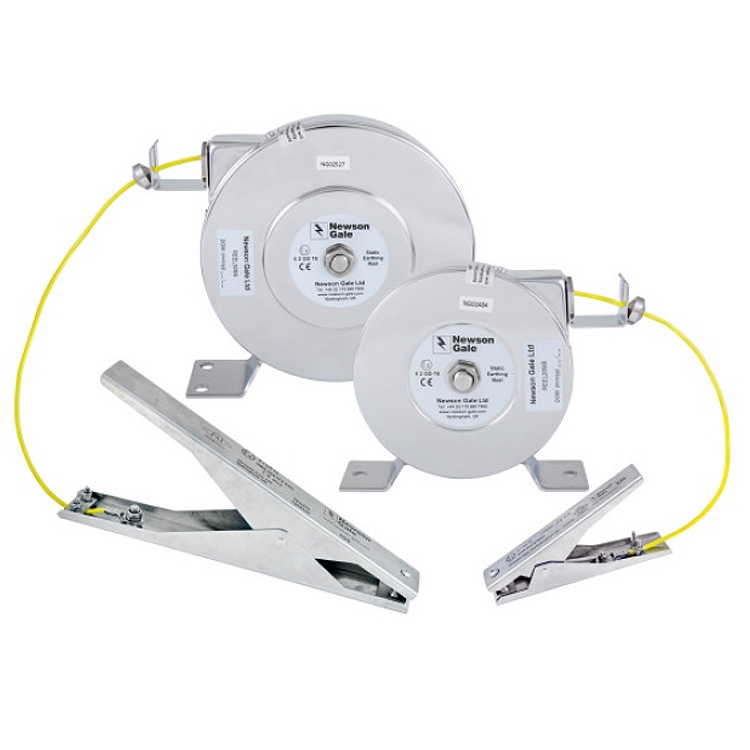

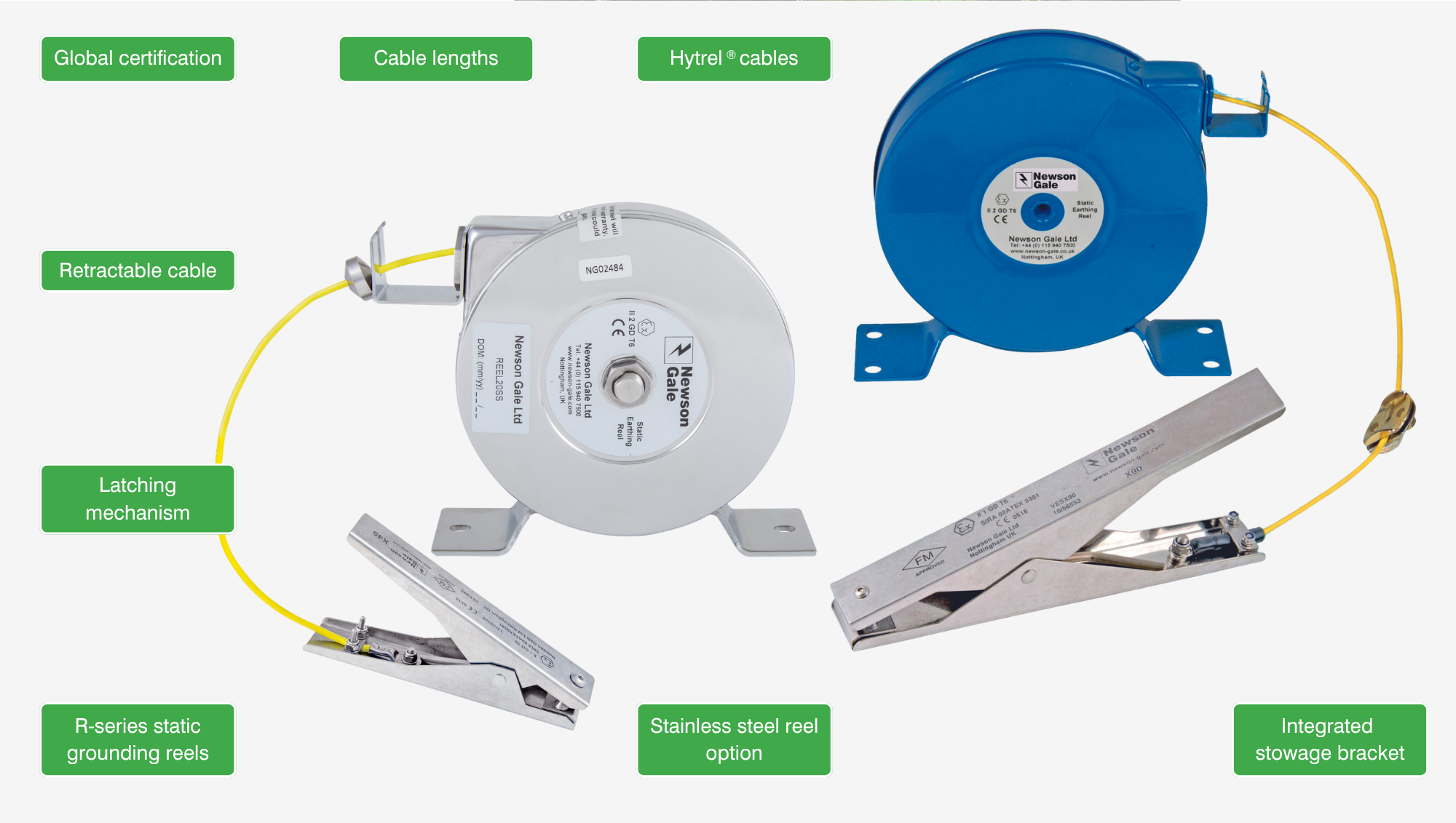

Le câble reçoit un revêtement Hytrel® jaune, un élastomère thermoplastique qui garde la souplesse du caoutchouc avec la tenue mécanique d’un thermoplastique. Ce revêtement encaisse le traînage au sol, l’exposition aux produits chimiques et le rayonnement solaire, ce qu’un simple gainage PVC ne fait pas. L’exécution inox reprend bâti et câble en acier inoxydable, et se justifie sur les procédés pharmaceutiques et les postes lavés.

La section de 4 mm² n’est pas dictée par un courant à écouler : le courant engendré par la charge électrostatique dépasse rarement 0,1 mA. Elle l’est par la tenue mécanique, conformément à la NFPA 77 (§7.4.1.4), qui recommande des conducteurs toronnés ou tressés pour toute connexion défaite et refaite fréquemment.

Pourquoi de l’acier et non du cuivre

C’est le point qui surprend le plus les électriciens : l’âme de ce câble est en acier galvanisé multibrins, pas en cuivre. Sur un circuit de puissance, ce serait une aberration. Sur une mise à la terre électrostatique, c’est le bon choix, et le raisonnement mérite d’être posé.

Un câble de mise à la terre n’a pas de courant à transporter. Il évacue des charges dont l’intensité se compte en fractions de milliampère : n’importe quel métal y suffit, et l’écart de conductivité entre cuivre et acier n’a aucune conséquence sur le résultat. Ce qui décide, c’est ce que le câble subit — il est tiré, traîné au sol, écrasé par un chariot, plié des milliers de fois au même endroit, exposé aux solvants. Un toron de cuivre fin s’écrouit sous ces flexions répétées et finit par rompre brin après brin, souvent sous la gaine, là où personne ne le voit. L’acier encaisse.

La conséquence pratique est celle-ci : un câble qui casse à l’intérieur de sa gaine donne exactement la même image qu’un câble intact. Sur une installation passive, où rien ne contrôle la continuité, la rupture ne se découvre qu’à la vérification périodique — ou pas du tout. C’est précisément le risque que la CLC/TR 50404 vise lorsqu’elle demande que les connexions soient fiables et non sujettes à dégradation.

Le cuivre reprend sa place là où il est justifié : sur les câbles à deux conducteurs des systèmes à contrôle de continuité, où la mesure de résistance de boucle demande une très faible résistance électrique, et où une double gaine assure la tenue mécanique.

Une réserve sur le périmètre de certification

Le marquage ATEX couvre les trois longueurs. L’agrément FM, lui, n’est publié par le constructeur que pour les REEL 20 et REEL 30 ; le REEL 50 n’y figure pas. La distinction est sans conséquence pour une installation européenne, où c’est la directive 2014/34/UE qui s’applique, mais elle compte si votre référentiel interne ou votre assureur impose l’agrément FM. Dans ce cas, la longueur de 15,2 m est à faire confirmer avant commande.

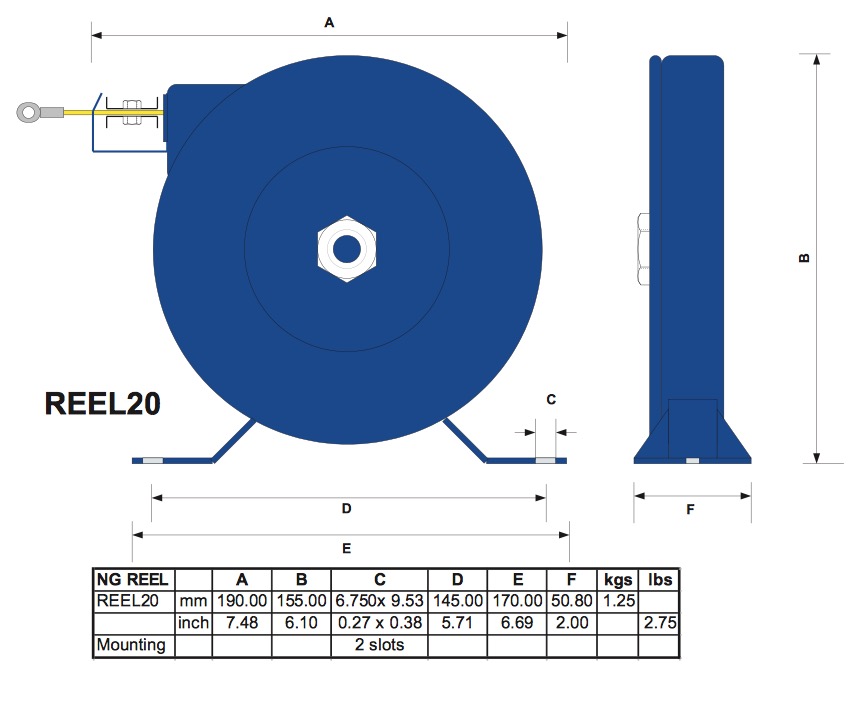

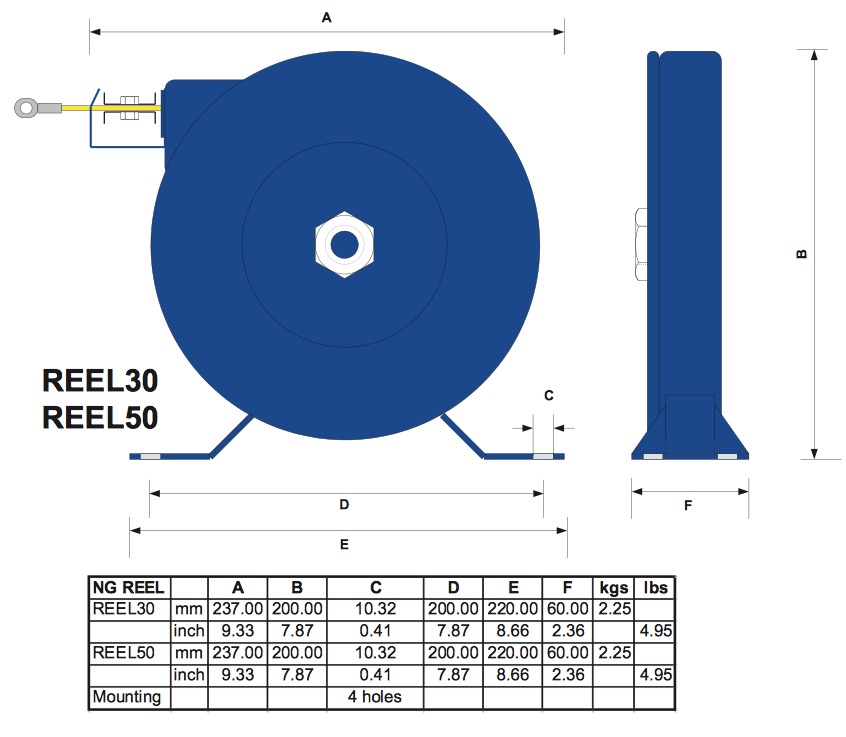

Références

Ensembles avec pince montée

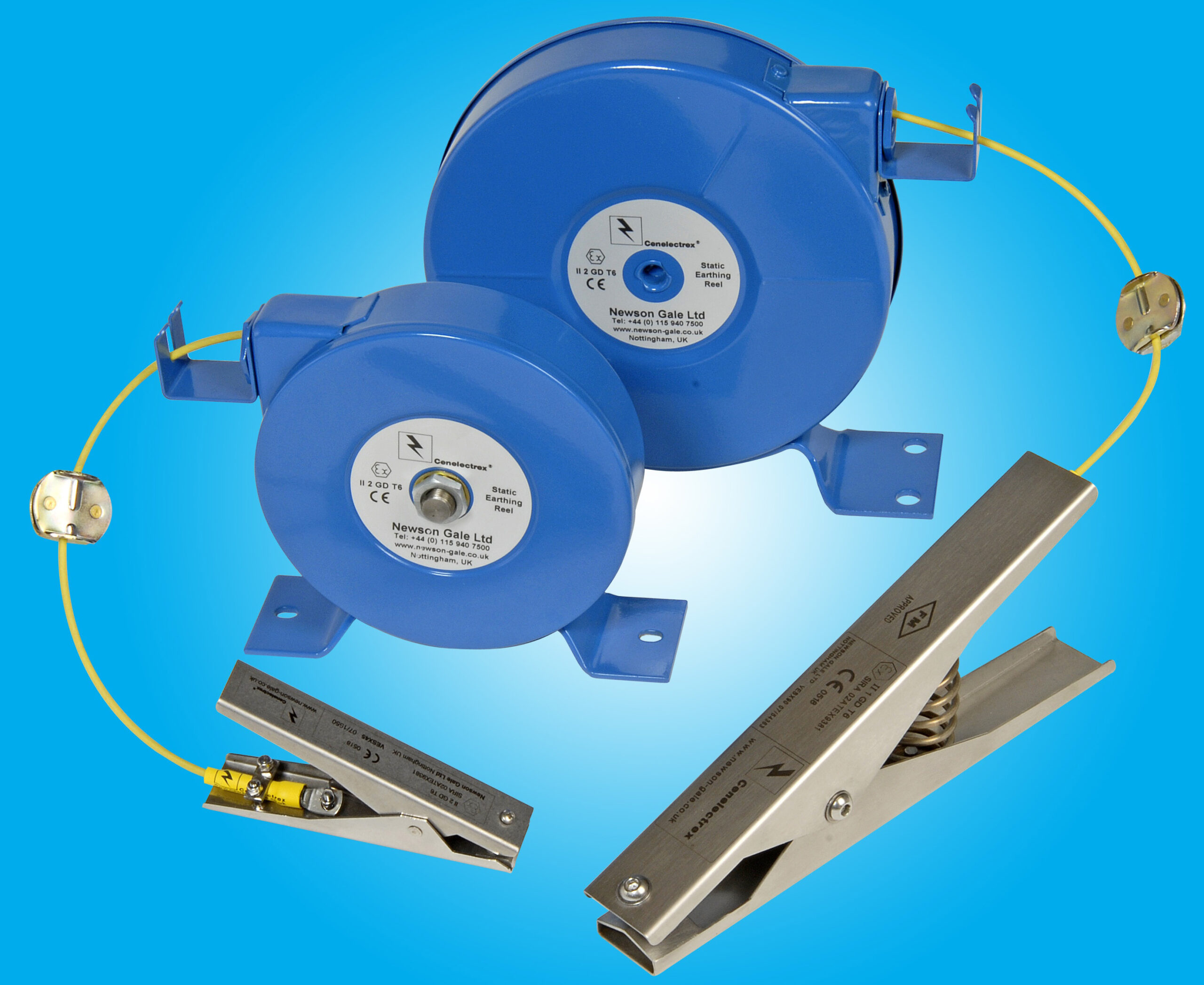

Deux systèmes de références circulent sur cette gamme, et savoir les distinguer évite une erreur de commande. Les codes en REEL désignent l’enrouleur seul, sans pince. Les codes en R suivis de deux lettres désignent un ensemble complet, enrouleur et pince montée, la terminaison indiquant l’ouverture de la pince. Si vous devez remplacer un matériel déjà en service, transmettez-nous la référence gravée sur la plaque, quelle que soit sa forme : nous identifions l’équivalent.

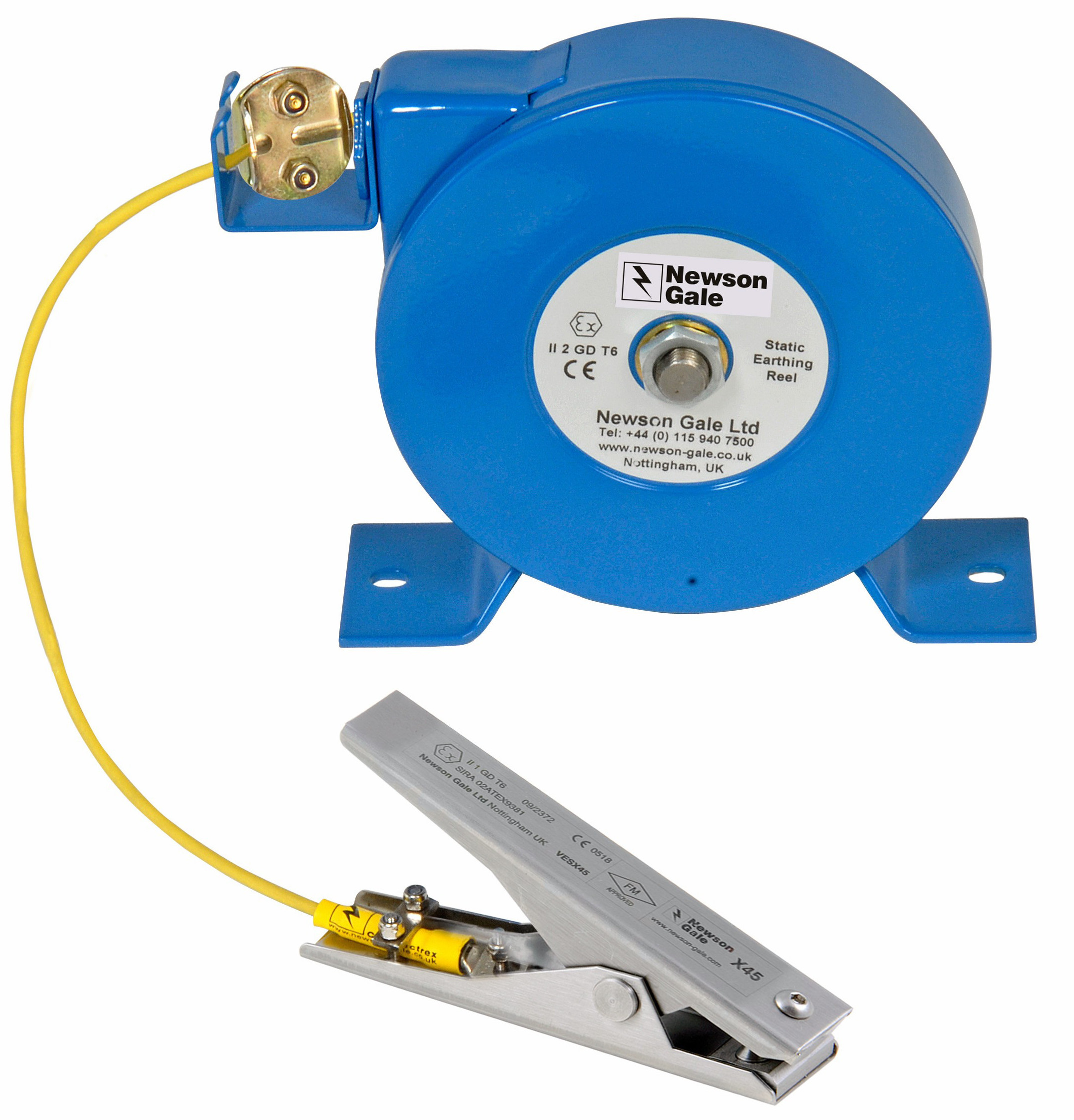

Le choix de la pince n’est pas un détail de finition : il détermine ce sur quoi la liaison peut être établie. L’ouverture de 40 mm reprend le bord d’un IBC ou d’une structure épaisse ; celle de 14 mm mord une bride, un bord de fût ou un petit conteneur. Les deux modèles sont en inox 304 à pointes en carbure de tungstène, conçues pour traverser peinture, rouille et dépôts de produit.

Options

La platine pivotante donne à l’enrouleur un degré de liberté supplémentaire : il s’aligne sur l’axe de tension du câble au lieu de le contraindre en sortie. Sur un poste où l’opérateur tire dans plusieurs directions, c’est ce qui évite l’usure prématurée du câble à la sortie du bâti.
