Enrouleur de câble à ressort à configuration modulaire : huit tailles de tambour de 123 à 600 mm, longueurs enroulables de 10 à 130 m, de 4 mA à 200 A et jusqu'à 52 bagues collectrices.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier galvanisé, Acier peint |
| Type de fixation | Au sol, Mural fixe, Plafond, Sur bride |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m, Plus de 100 m |
| Section | 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 35 mm², 50 mm² |
| Nombre de conducteurs | 3G, 4G, 5G, 7G, 8G, 12G, 18G, 25G |
| Zone ATEX | Non |

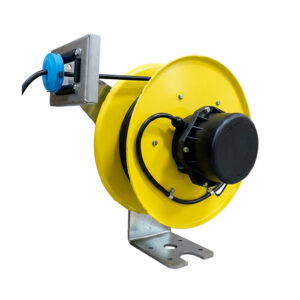

La série AV est la gamme d’enrouleurs de câble à ressort de STEMMANN. Elle est construite en éléments interchangeables : le corps de tambour, les ressorts, le collecteur tournant et la finition se choisissent séparément, ce qui permet d’ajuster l’enrouleur au câble et à la machine plutôt que l’inverse. Huit tailles couvrent des noyaux de 123 à 600 mm, des longueurs enroulables de 10 à 130 m et des intensités de 4 mA à 200 A.
Données issues de la documentation technique du constructeur. Caractéristiques non contractuelles, susceptibles d’évoluer sans préavis.
La taille du tambour ne suffit pas à déterminer la longueur qu’un enrouleur acceptera. Deux autres grandeurs interviennent et l’emportent souvent : le diamètre extérieur du câble et son poids au mètre. Un AV28 accepte jusqu’à 60 m de câble à l’horizontale, mais la même bobine tombe à 27 m dès que le câble descend à la verticale, parce que le poids de la partie déroulée s’ajoute à l’effort que le ressort doit reprendre.
Le sens de sortie est donc à préciser avant tout choix de taille. Les tables du constructeur donnent deux longueurs distinctes, l’une pour la sortie horizontale, l’autre pour la descente verticale, et elles ne sont pas interchangeables.
Un cas échappe à cette règle et mérite d’être connu : lorsque l’enrouleur monte et descend avec la machine et que l’alimentation reste au point fixe, le poids du câble ne pèse plus sur le dimensionnement du ressort. Cette disposition autorise des longueurs sensiblement supérieures à une descente verticale classique.
À la longueur utile s’ajoutent enfin deux spires de sécurité qui doivent rester sur le noyau câble entièrement déroulé, la longueur de raccordement aux balais et celle du point d’alimentation. Le constructeur compte 2 m de supplément sur les petites tailles, 3 m sur les AV28 et AV30, 4 m sur l’AV40 et 5 m sur les AV50 et AV60.
Jusqu’à quatre ressorts peuvent équiper un même enrouleur, et le montage retenu ne produit pas le même résultat. En parallèle, les ressorts additionnent leur effort : on gagne en force de rappel, pas en longueur. En série, ils additionnent leurs tours utiles : on gagne en longueur enroulable, pas en force.
La codification porte cette information. Dans un type 28431820D, le groupe « 20 » désigne deux ressorts montés en série, quand « 12 » désignerait deux ressorts en parallèle. C’est le point qu’un tableau de références ne dit pas : deux enrouleurs de même diamètre et de même type de ressort peuvent avoir des capacités très différentes selon ce seul groupe de chiffres.
| Type | Tours utiles max. | Tours totaux | Effort de traction Z (daN) |
|---|---|---|---|
| A1 | 28 | 31 | 5,2 |
| AS | 24 | 31 | 5,9 |
| A | 13,5 | 17,5 | 7,8 |
| B | 10,5 | 13 | 12 |
| C | 21 | 25 | 9 |
| D | 17 | 21,5 | 12 |
| E | 12,5 | 16,5 | 19 |
| F | 20 | 25 | 15 |
| G | 17 | 21 | 24 |
| H | 13 | 16,5 | 46 |
| I | 16 | 20 | 35 |
Les collecteurs jusqu’à 100 A sont logés dans un carter en plastique renforcé de fibre de verre, ventilé, classé IP66. Au-delà de 200 A et sur les versions spéciales, le carter devient une tôle à revêtement polyester poudre, classée IP55. L’indice de protection baisse donc quand l’intensité monte, ce qui surprend à la lecture d’un catalogue.
La raison tient à la dissipation thermique : un collecteur de forte intensité doit évacuer sa chaleur, et un carter parfaitement clos ne le permettrait pas. En ambiance humide ou poussiéreuse au-delà de 100 A, la protection se traite donc par l’implantation — abri, capotage, orientation de la sortie — plutôt que par l’indice du carter.
Les collecteurs de la série 10 portent des bagues dorées et des contacts en argent dur, prévus pour les signaux faibles : bus de terrain, capteurs, commandes en milliampères. Le constructeur en recommande l’emploi dès que le courant descend sous 2 A ou la tension sous 24 V, et fixe le seuil bas à 4 mA sous 6 V.
Les bagues de cette série se commandent par nombre pair. Un enrouleur mixte puissance et données combine donc deux jeux de bagues sur le même arbre, ce qui consomme de la largeur : c’est la cote « a » du carter de collecteur, qui va de 175 à 385 mm selon le nombre de pôles. Cette cote conditionne l’encombrement latéral de l’ensemble et se vérifie avant l’implantation, pas après.
Les flasques sont en tôle galvanisée Sendzimir, serties au diamètre extérieur. Le noyau d’enroulement est en tôle protégée par un revêtement polyester poudre. La bride de fixation est en acier galvanisé ; un revêtement polyester supplémentaire sur les flasques et la bride est disponible sur demande, de même qu’une exécution inox ou une finition époxy.
Les ressorts sont en acier à ressort laminé, logés dans un carter métallique qui évite le frottement direct et prolonge leur durée de vie. Les tours de précontrainte, de travail et de réserve à respecter à la mise en service sont portés sur la plaque signalétique de l’enrouleur : ce n’est pas une donnée à retrouver au catalogue, elle est sur la machine.
Les collecteurs sont conçus pour une tension de service de 400 à 500 V. Le tableau de sélection publie toutefois des séries données pour 600 et 660 V : au-delà de 500 V, la tension admissible se vérifie sur la configuration exacte de collecteur retenue, et non sur la seule taille d’enrouleur.
| Taille | Ø noyau | Ø extérieur | Largeur tambour | Longueur max. horizontale | Longueur max. verticale | Ø câble max. | Poids câble max. | Intensité max. |
|---|---|---|---|---|---|---|---|---|
| AV12 | 123 mm | 180 à 240 mm | 36 à 80 mm | 10 m | 10 m | 12 mm | 0,25 kg/m | 16 A |
| AV15 | 150 mm | 240 mm | 90 mm | 13 m | 13 m | 12 mm | 0,25 kg/m | 16 A |
| AV19 | 190 mm | 290 à 360 mm | 140 mm | 25 m | 18 m | 20 mm | 0,55 kg/m | 50 A |
| AV28 | 280 mm | 360 à 550 mm | 180 à 215 mm | 60 m | 27 m | 24 mm | 0,80 kg/m | 50 A |
| AV30 | 300 mm | 430 à 550 mm | 180 mm | 84 m | 45 m | 40 mm | 1,80 kg/m | 150 A |
| AV40 | 400 mm | 560 à 800 mm | 280 mm | 70 m | 30 m | 34 mm | 1,60 kg/m | 200 A |
| AV50 | 500 mm | 710 à 900 mm | 280 à 340 mm | 110 m | 62 m | 42 mm | 2,80 kg/m | 200 A |
| AV60 | 600 mm | 800 à 1 000 mm | 280 à 340 mm | 130 m | 62 m | 42 mm | 2,80 kg/m | 200 A |
Un point de lecture du tableau surprend et mérite d’être vérifié à la consultation : l’AV30 est donné pour un câble de diamètre et de masse supérieurs à ceux de l’AV40, alors que son noyau est plus petit. Sur cette gamme, la taille de tambour ne suffit donc pas à classer les capacités : c’est le couple diamètre de câble et masse au mètre qui détermine la taille, et il se lit ligne par ligne.
| Série | Intensité et tension | Pôles standard hors terre | Pôles max. terre comprise | Section de raccordement |
|---|---|---|---|---|
| 10 | 10 A / 415 V | 4 | 52 | 1,5 mm² |
| 16 | 16 A / 500 V | 4 | 12 | 2,5 mm² |
| 01 | 20 A / 500 V | 4 | 42 | 2,5 mm² |
| 25 | 25 A / 500 V | 3 | 18 | 2,5 mm² |
| 50 | 50 A / 500 V | 3 | 8 | 10 mm² |
| 02 | 100 A / 500 V | 3 | 8 | 16 mm² |
| 03 | 100 A / 600 V | 3 | 8 | 16 mm² |
| 04 | 150 A / 660 V | 3 | 5 | 35 mm² |
| 05 | 200 A / 660 V | 3 | 8 | 50 mm² |
| 09 | 300 A / 660 V | 3 | 4 | 50 mm² |
Un bras de guidage à galets, rigide ou orientable, est disponible pour les tailles AV19 à AV50. Il évite au câble de passer par-dessus la flasque quand l’angle d’attaque latéral devient trop important, et reprend les efforts transversaux sur les machines mobiles.
Deux règles conditionnent son emploi et sont rarement rappelées. La distance entre l’axe du tambour et celui du guide doit valoir au moins six fois la largeur du tambour, sans quoi le câble subit une flexion inverse qui le détruit prématurément. Et la présence d’un guidage forcé impose d’augmenter la force de ressort d’environ 20 % pour que l’enroulement reste correct.
Le guidage n’est donc pas un accessoire que l’on ajoute sur un enrouleur déjà dimensionné : il change le dimensionnement. C’est un critère de vérification applicable à toute offre d’enrouleur à ressort guidé, quelle qu’en soit la marque — si le guide a été ajouté après le calcul du ressort, l’ensemble sera sous-dimensionné.
L’angle du câble entre le centre du guide et le bord du tambour doit rester compris entre 3 et 5°.
Le constructeur distingue neuf cas d’implantation : sortie horizontale sur sol continu, sortie sur galets ou sur supports espacés, sortie sans appui d’un côté ou des deux, levage vertical, enroulement vers le haut, avec ou sans renvoi. Les tables de longueur publiées ne traitent que deux de ces cas — la sortie horizontale sur surface continue et le levage vertical. Toute autre disposition relève d’une étude.
Certaines conditions d’ambiance sortent également du cadre des tables : vitesses rampantes sous 10 m/min, vibrations fortes, air marin ou salin, températures inférieures à −15 °C, renvois prononcés, guidage forcé. Ces configurations relèvent d’une étude, et il vaut mieux les signaler dès la consultation : elles changent souvent la taille retenue, pas seulement le prix.
Enfin, le câble d’enroulement doit être posé sur le tambour sans vrille ni pli, déroulé au préalable sur toute la longueur de translation, et dans le même sens que sur le touret d’origine. Le rayon de courbure minimal d’un câble PUR-HF vaut six fois son diamètre, ce qui fixe un diamètre de tambour minimal : un câble de 17 mm demande un noyau d’au moins 204 mm.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
