STEMMANN conçoit et fabrique en Allemagne des enrouleurs de câble motorisés destinés aux machines dont la course, la masse de câble ou la dynamique dépassent ce qu’un enrouleur à ressort peut reprendre : portiques à conteneurs, portiques sur pneus, spreaders, roues-pelles et convoyeurs de mines à ciel ouvert, ponts racleurs de stations d’épuration, engins de chantier mobiles. Il n’existe pas de référence catalogue : chaque enrouleur est étudié pour sa machine.
Points clés
- Corps de tambour cylindrique ou spiralé selon l’implantation
- Entraînement à couple direct (DTM) ou à variation de fréquence (FCM)
- Câbles jusqu’à 650 m sur portique à conteneurs
- Tambours jusqu’à 8 m de diamètre
- Vitesses jusqu’à 180 m/min sur enrouleur de spreader
- Fibres optiques associées au câble de puissance pour la transmission de données
- Transfert d’autres médias — eau, argon, gaz — sur demande
Ressort ou moteur : où passe la frontière
Un enrouleur à ressort maintient le câble sous une tension permanente produite par la détente d’un ressort spiral. C’est une solution sans alimentation propre, économique, et suffisante tant que la course reste modérée et que la traction constante ne pose pas de problème au câble.
Trois situations font basculer vers le motorisé. La première est la course : au-delà de la centaine de mètres, la masse de câble à reprendre devient difficile à tenir par un ressort. La deuxième est la fatigue du câble : le ressort tire en permanence, y compris à l’arrêt, ce qu’un câble de forte section supporte mal sur la durée. La troisième est la synchronisation : un enrouleur motorisé suit le mouvement de la machine, accompagne ses accélérations et peut être intégré à son automate, là où un ressort ne fait que rappeler.
La question de la tension du câble est ce qui distingue le mieux les deux familles. Sur un enrouleur motorisé, l’effort dans le câble est piloté et peut rester quasi nul à l’arrêt ; sur un enrouleur à ressort il est imposé par la mécanique. C’est un critère à opposer à toute offre, quelle qu’en soit la marque, dès qu’il s’agit de câbles de forte section restés longtemps déroulés.
DTM ou FCM : deux technologies d’entraînement
Le moteur à couple direct applique un couple constant sur le tambour et laisse le câble imposer sa vitesse. Le moteur à variation de fréquence pilote la vitesse de rotation et l’asservit au déplacement de la machine. Le constructeur retient le premier sur les enrouleurs de translation de portique, le second sur les enrouleurs de spreader, où la dynamique est bien plus élevée.
Ce choix n’est pas une préférence de fournisseur : il découle du rapport entre la vitesse de translation et la précision de suivi attendue. C’est aussi lui qui détermine si l’enrouleur peut être intégré à l’automate de la machine, avec logiciel, mise en service et paramétrage — prestation que le constructeur assure sur ses enrouleurs de spreader.
Ordres de grandeur par application
Les valeurs ci-dessous sont des maxima relevés sur des réalisations existantes, publiés par le constructeur à titre d’exemple. Elles bornent le domaine faisable, elles ne décrivent pas une machine catalogue.
Portiques à conteneurs (STS)
| Alimentation |
Basse ou moyenne tension |
| Longueur de câble |
Jusqu’à 650 m |
| Sections de câble |
25 à 95 mm² |
| Diamètre de tambour |
Jusqu’à 8 m |
| Vitesse de translation |
Jusqu’à 80 m/min |
| Hauteur d’implantation |
Jusqu’à 25 m |
| Entraînement |
DTM ou FCM |
| Données |
Fibres optiques associées possibles |
Enrouleurs de spreader
| Alimentation |
Basse tension |
| Longueur de câble |
Jusqu’à 80 m |
| Sections de câble |
Jusqu’à 56 × 2,5 mm² |
| Diamètre de tambour |
Jusqu’à 2,8 m |
| Vitesse |
Jusqu’à 180 m/min |
| Entraînement |
FCM |
| Données |
Fibres optiques associées possibles |
Domaines d’application

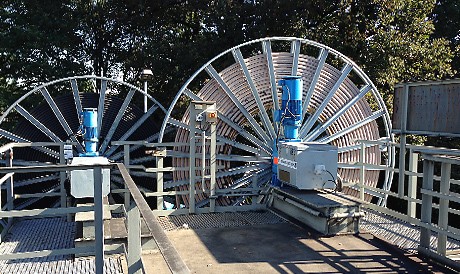

Ports et manutention de conteneurs. Translation de portique, chariot, alimentation de spreader et mouvements de rotation. Le constructeur fournit également le rétrofit de portiques sur pneus à entraînement diesel-électrique vers une alimentation par enrouleur : le groupe ne fonctionne alors plus en permanence, ce qui réduit la consommation, les arrêts de ravitaillement et les émissions sur site.

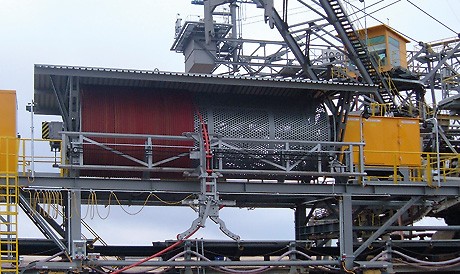

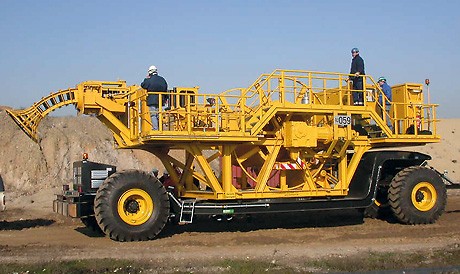

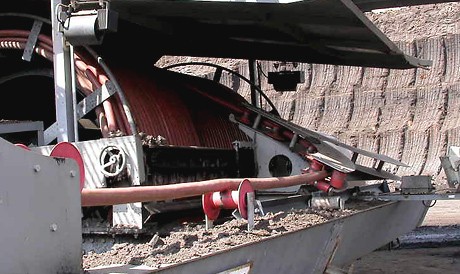

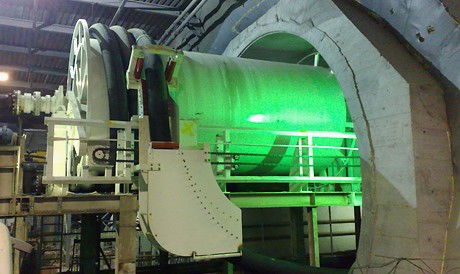

Mines à ciel ouvert. Alimentation en énergie et en fluides des roues-pelles, convoyeurs, stockeurs et pelles hydrauliques. La gamme comprend des magasins de câble et des enrouleurs sur chenilles qui étendent le rayon d’action des machines, ainsi que des chariots d’enroulement destinés à la pose et au transport du câble sur les grandes distances de l’exploitation.

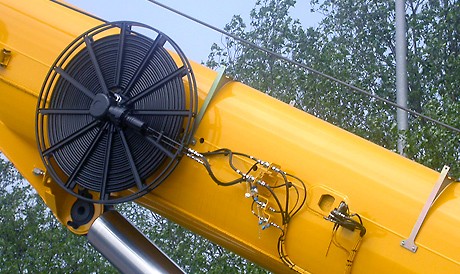

Engins mobiles et de chantier. Grues auxiliaires de camion, pelles, nacelles élévatrices, monte-matériaux et monte-charges inclinés. Le constructeur y associe des enrouleurs électro-hydrauliques combinés à systèmes multicouches, et propose en option un détecteur de position télescopique.
Traitement des eaux. Ponts racleurs longitudinaux et plateformes mobiles.
Construction et accessoires

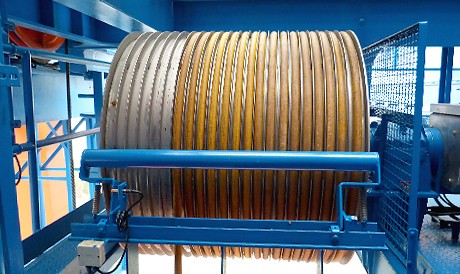

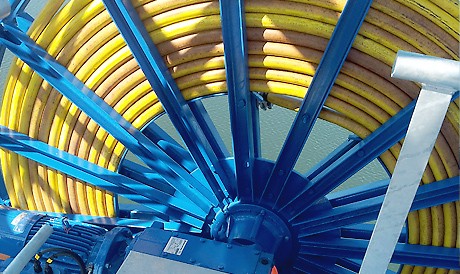

Un enrouleur motorisé se compose de trois ensembles : le corps de tambour, l’entraînement et le collecteur tournant. Le corps est cylindrique ou spiralé selon les contraintes d’implantation, ce choix relevant de la conception et non d’une préférence d’usage.
Les accessoires courants tiennent une place importante dans la tenue du câble.

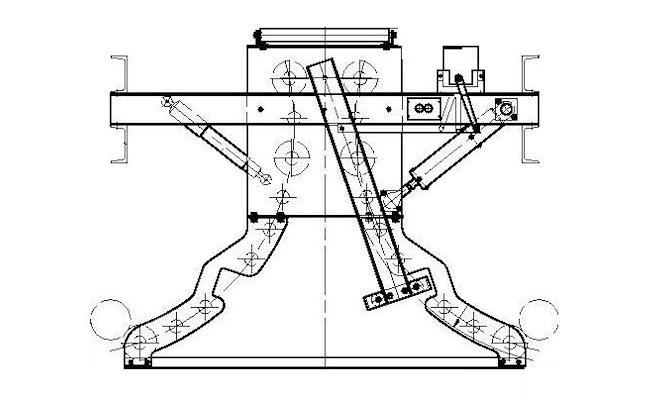

- Reprise de traction — bobine pivotante associée à un ressort de compression et un amortisseur. L’effort est repris par deux spires d’enroulement, sans bridage ponctuel du câble. Option de contrôle de câble tendu et de câble mou.
- Arceaux à galets — renvoi du câble du tambour vers un autre niveau, acier galvanisé à chaud, galets en polyamide 6 sur roulements.
- Panier à galets — renvoi dans un même plan, vertical ou horizontal, en inox, galets polyamide 6 sur roulements.
Le principe de reprise de traction mérite qu’on s’y arrête : brider un câble en un point pour reprendre l’effort de traction crée un point dur qui finit par rompre l’âme. Répartir l’effort sur deux spires évite ce défaut. C’est un critère de vérification applicable à toute offre d’enrouleur motorisé.
Ce que nous ne pouvons pas chiffrer sur catalogue
Aucune de ces machines n’a de référence ni de délai standard. Le dimensionnement demande la course, la vitesse et l’accélération de la machine, la section et la nature du câble, la hauteur et la position d’implantation, l’ambiance et le mode de commande attendu. Les enrouleurs de fluides ou de gaz, ainsi que les exécutions combinées énergie et hydraulique, relèvent de la même étude.
Valeurs indicatives relevées sur des réalisations existantes, non contractuelles.
