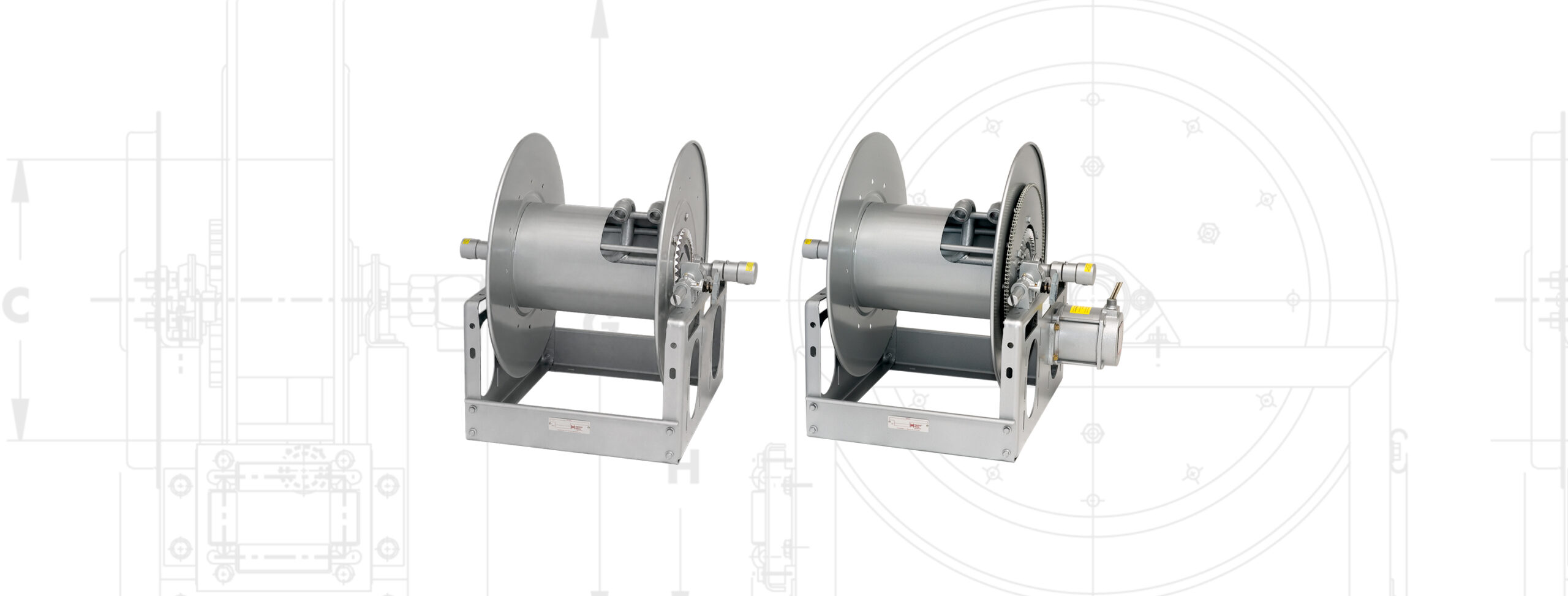

La série 7000 est le double tuyau gros diamètre de Hannay : deux lignes de longueur égale en 3/4″ ou 1″, jusqu’à 2 × 107 m. Deux raccords tournants et deux colonnes de sortie alimentent les tuyaux indépendamment. Elle vise l’outillage hydraulique de forte puissance et les applications bi-agent.
7000 ou 2000 : deux doubles tuyaux qui ne jouent pas dans la même catégorie
Les deux séries enroulent deux lignes de longueur égale, mais elles ne répondent pas au même besoin et l’écart se lit d’abord dans les diamètres.
La série 2000 couvre 1/4″ à 1/2″ et privilégie la longueur, jusqu’à 2 × 130 m. La 7000 part à 3/4″ et monte à 1″ : elle transporte des débits que la 2000 ne peut pas passer, au prix d’une longueur plafonnée à 2 × 107 m et qui tombe à 2 × 69 m en 1″.
Deux différences d’équipement méritent d’être connues, car elles vont dans le sens de la 7000. Son frein à pignon est monté de série sur les modèles motorisés, là où la série 2000 motorisée n’est livrée avec aucun frein. Et son réenroulement auxiliaire est standard : le tambour reste manœuvrable à la main moteur à l’arrêt, ce qui simplifie les interventions et les coupures d’alimentation.
Le circuit de fluide de la 7000 accepte enfin des exécutions aluminium et inox que la 2000 ne propose pas, ce qui la rend utilisable là où les produits véhiculés sont corrosifs.
Un point tient à l’origine américaine du matériel : le catalogue standard liste des motorisations électriques en 12 et 24 V continu, livrées avec interrupteur et solénoïde, et en 115 V alternatif, livrées sans interrupteur. Le 230 V monophasé des ateliers français n’y figure pas et doit être traité au devis.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.

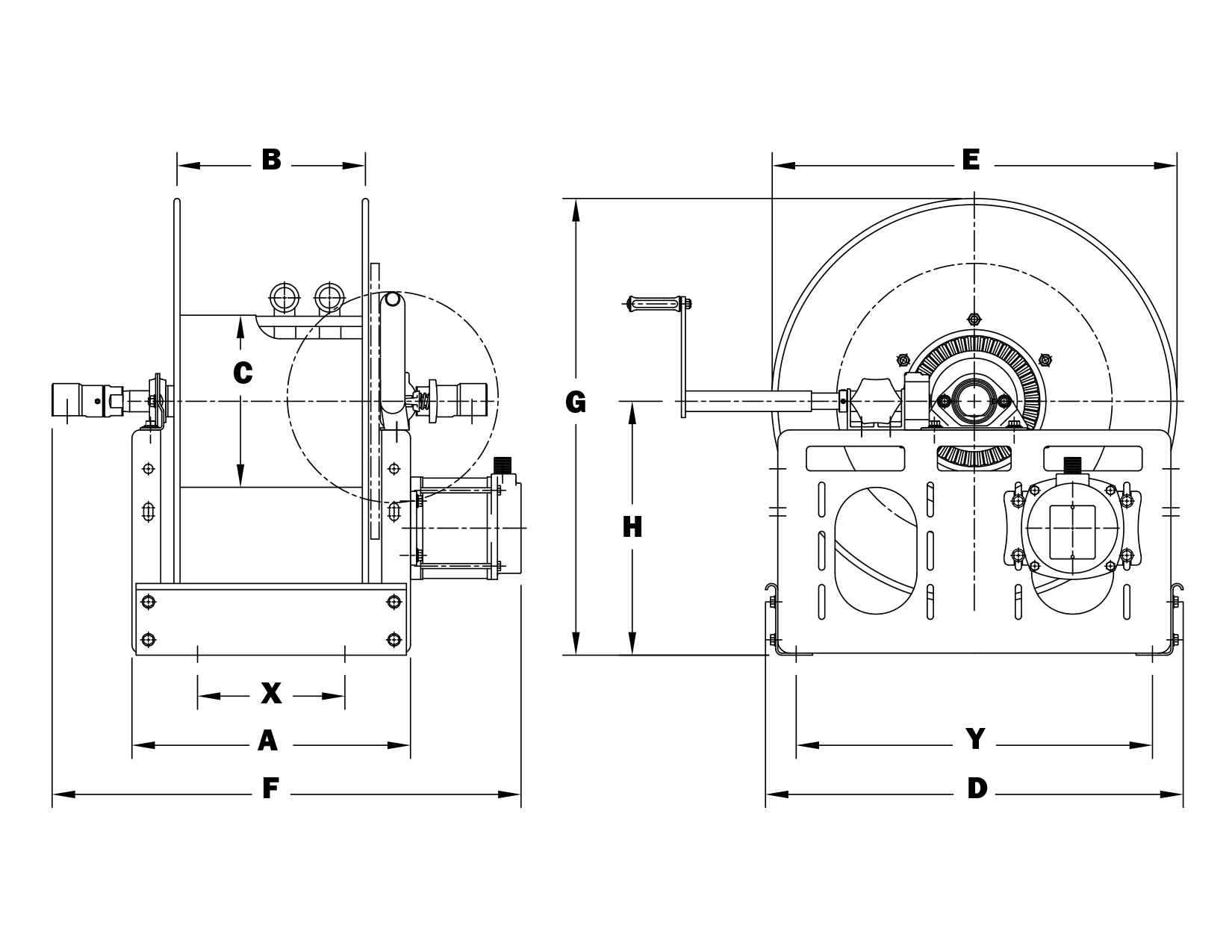

Construction
Le double circuit est réellement double : deux raccords tournants d’entrée coudés à 90°, deux moyeux et deux colonnes de sortie, permettant d’alimenter deux fluides distincts ou les deux lignes d’un circuit aller-retour. Les deux tuyaux sont de longueur égale.
Le circuit est en acier de série, avec raccord tournant disponible en aluminium ou en inox et colonne et moyeu disponibles en inox. Le frein à pignon équipe toutes les versions. Le réenroulement auxiliaire, monté de série, permet de reprendre la main sur le tambour sans le moteur.
Le carter de chaîne est optionnel et se demande à la commande. Un connecteur flexible doit être interposé entre chaque alimentation et le raccord tournant correspondant.
Références et capacités
| Référence |
Capacité en 3/4″ |
Capacité en 1″ |
| 7024-19-21-10.5 |
2 × 18 m |
2 × 8 m |
| 7026-23-24-10.5 |
2 × 27 m |
2 × 15 m |
| 7032-25-26-10.5 |
2 × 53 m |
2 × 31 m |
| 7032-30-31-10.5 |
2 × 91 m |
2 × 53 m |
| 7024-33-34-10.5 |
2 × 69 m |
2 × 46 m |
| 7032-33-34-10.5 |
2 × 107 m |
2 × 69 m |
Les modèles en diamètre de flasque 33-34 sont construits sur châssis profilé rollformé, là où les tailles inférieures reposent sur un cadre embouti. Certaines configurations de cette taille réclament un ensemble embrayage-réducteur, le couple de démarrage devenant important sur un grand diamètre chargé.
