Enrouleur à manivelle Hannay séries 1000 et MS-1000 pour tuyau de 1/4″ à 1/2″, jusqu'à 76 m, 207 bar de série et 345 bar sur demande, avec plage de température de fluide jusqu'à 204 °C.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Manuel |
| Utilisation | Air comprimé, Détergents et désinfectants, Eau, Vapeur |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13 |
| Pression | 207 bars, 345 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Matériau | Acier peint, Inox 304 |
| Type de fixation | Au sol, Mural fixe, Plafond |

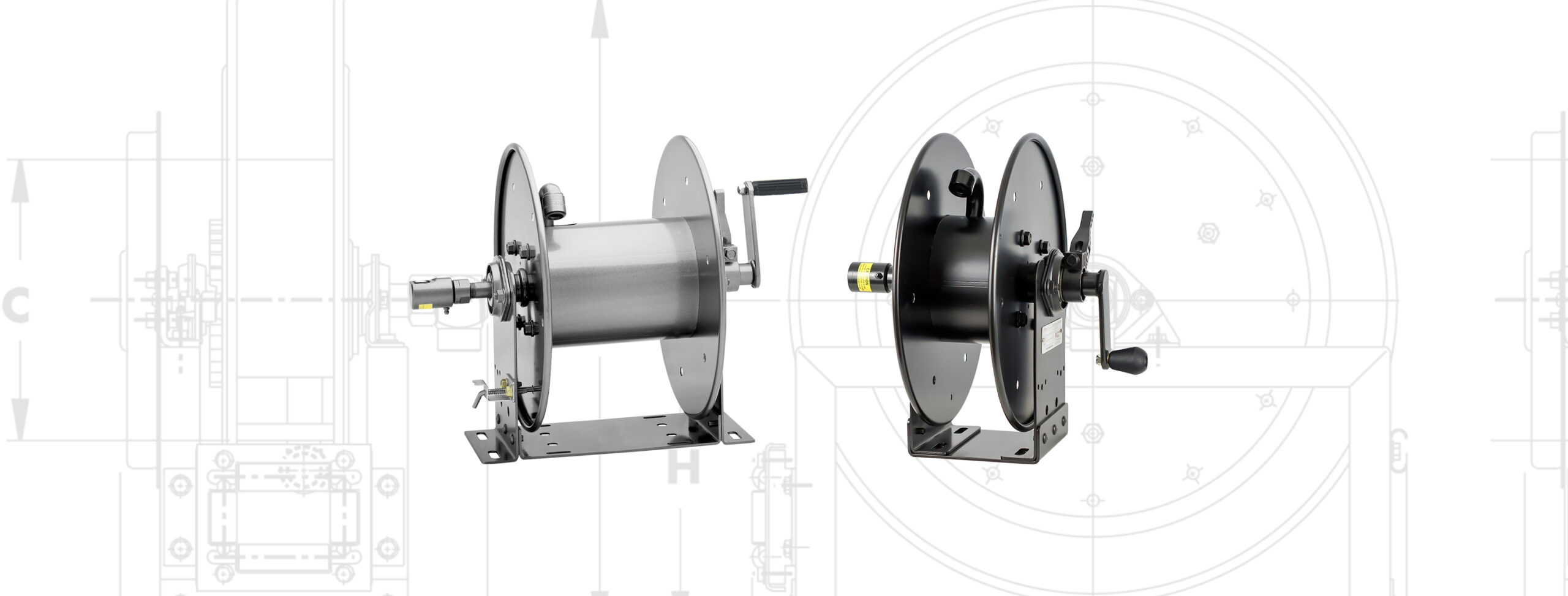

Les séries 1000 et MS-1000 sont les enrouleurs à manivelle compacts de Hannay. Sur un châssis léger revêtu par cataphorèse, elles portent un tuyau simple de 1/4″ à 1/2″ et atteignent 76 m en petit diamètre — une capacité qu’aucun enrouleur à ressort de même encombrement n’approche, puisque c’est précisément ce que le renoncement au rappel automatique permet de gagner.
Voir aussi les pages enrouleurs pour l’eau haute pression et enrouleurs pour la vapeur.
Les deux séries partagent la mécanique. Ce qui les sépare est l’emprise au sol, et le critère est purement d’implantation.

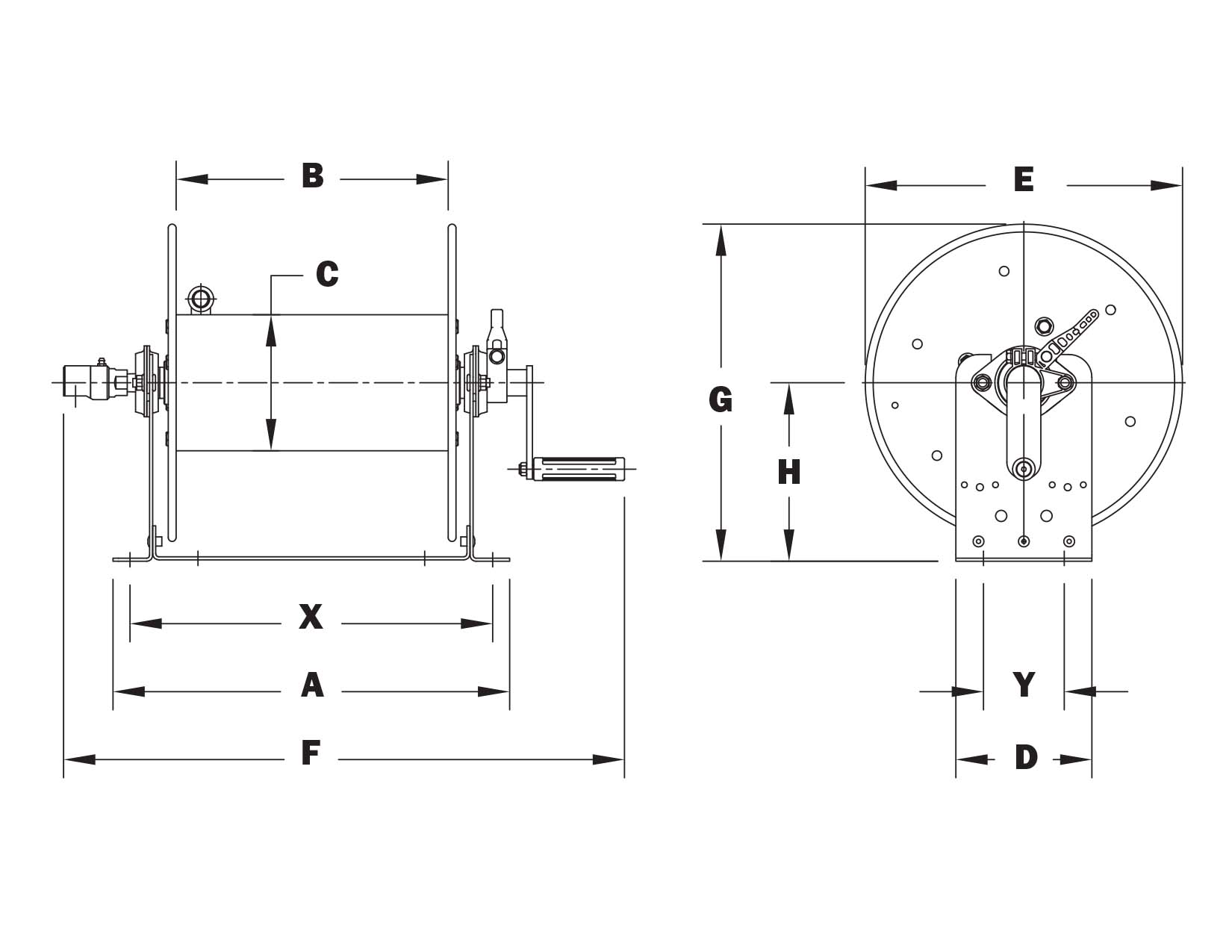

La série 1000 porte ses trous de fixation à l’extérieur du cadre : le perçage est plus accessible, l’installation plus simple, mais l’emprise du gabarit dépasse celle de l’enrouleur. La série MS-1000 rentre ces trous à l’intérieur du cadre et adopte une manivelle à poignée raccourcie : l’ensemble occupe nettement moins de place, au prix d’un montage moins commode et d’une capacité limitée à 23 m en 3/8″.
La règle pratique : si le mur ou le plan de fixation est dégagé, la série 1000 s’installe plus vite et couvre toutes les longueurs. Si l’enrouleur doit se loger entre deux obstacles, dans un caisson ou sur un véhicule, la MS-1000 est la seule des deux qui passe.
Un point à vérifier avant de retenir l’une ou l’autre : la plage de température de fluide démarre à 0 °C. Elle monte en revanche à 204 °C, ce qui autorise le nettoyage vapeur, mais elle exclut un poste extérieur exposé au gel — les séries à ressort descendent, elles, à −40 °C.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.
Le châssis est léger et revêtu par cataphorèse avant peinture. La manivelle est directe et solidaire de l’enrouleur, sans démontage possible : il n’y a pas de poignée à ranger ni à perdre, mais il faut prévoir le dégagement correspondant.
Le freinage est assuré par un frein à came réglable de série, qui retient le tambour sous l’effet du poids du tuyau. Le verrou à broche, redessiné, s’installe sur site : il bloque le tambour en position, ce que le frein seul ne garantit pas sur une ligne en pression.
Un connecteur flexible doit être interposé entre la tuyauterie d’alimentation et le raccord tournant d’entrée : à défaut, la garantie du raccord tournant tombe. Garantie constructeur trois ans à compter de l’expédition.
| Référence | 1/4″ | 3/8″ | 1/2″ |
|---|---|---|---|
| 1014-14-16 | 30 m | 23 m | 12 m |
| 1016-14-16 | 46 m | 31 m | 21 m |
| 1020-14-16 | 76 m | 53 m | 30 m |
| MS-1012-14-16 | — | 15 m | — |
| MS-1014-14-16 | — | 23 m | — |

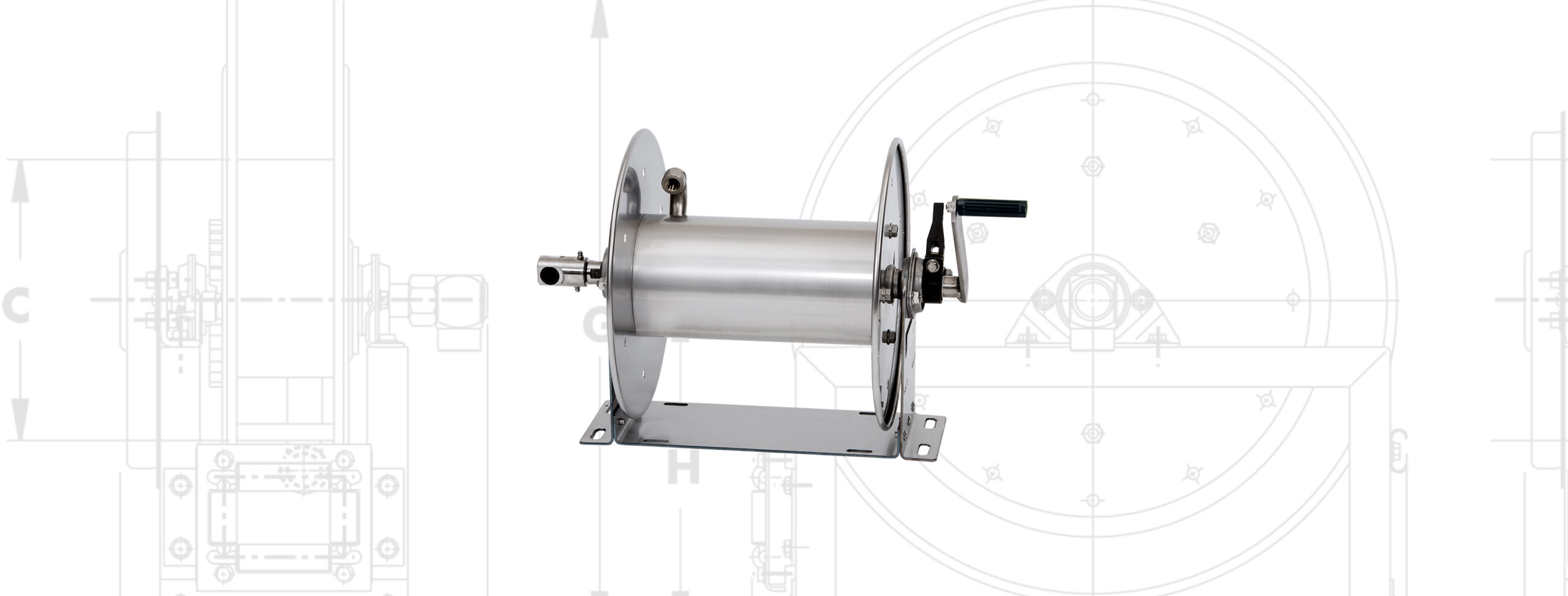

Hannay produit cette famille en inox 304 sous la référence SS1000. Ce n’est pas un revêtement mais une construction : châssis, flasques, tambour et pièces internes sont en inox 304, et l’enrouleur ne reçoit aucune peinture. C’est précisément l’absence de peinture qui compte en agroalimentaire, en laiterie, en cosmétique et en pharmacie — une peinture s’écaille, et un éclat de peinture dans un produit est un incident qualité.
La pression reste à 207 bar et les capacités sont identiques à celles de la version acier, mais deux restrictions s’appliquent. La version inox s’arrête à 3/8″ et ne couvre pas le 1/2″. Et le verrou à broche, monté de série sur la version acier, passe en option : il doit être demandé.
Le raccord tournant est en inox. Cette série est proposée aussi bien en installation fixe qu’en montage mobile.
Trois finitions sont proposées : brut de laminage, gris mat lisse, livré de série ; satiné, brossé et non réfléchissant ; et poli, brillant et réfléchissant. Le choix se fait sur l’exigence de nettoyabilité et sur l’aspect attendu, la finition polie étant la plus facile à essuyer et la plus coûteuse.
Deux préparations doivent être demandées explicitement à la commande, faute de quoi elles ne sont pas exécutées. La préparation eau potable : le moyeu est nettoyé et le raccord tournant reçoit un lubrifiant de qualité alimentaire. Et la préparation distribution de carburant, qui commande le choix des joints du raccord tournant. Aucune des deux ne se rattrape après livraison.
