Enrouleur Hannay série G2000 à manivelle démultipliée par engrenage pour deux tuyaux de 1/4″ à 1/2″, jusqu'à 2 × 61 m, 207 bar de série et 690 bar sur demande.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Manuel |
| Utilisation | Air comprimé, Eau, Huile |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13 |
| Pression | 207 bars, 689 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Matériau | Acier peint |
| Type de fixation | Au sol, Mural fixe |

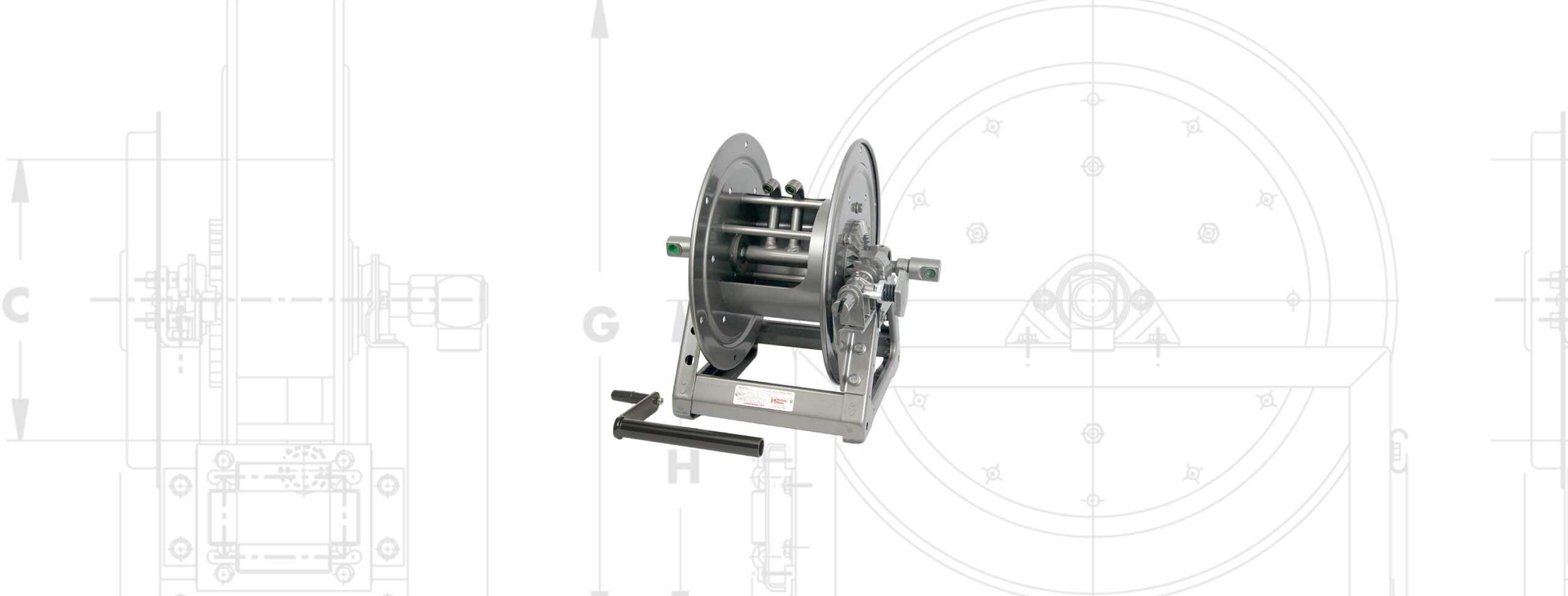

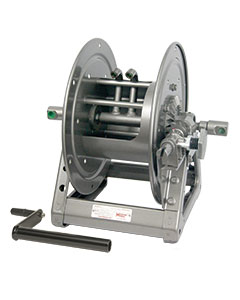

La série G2000 est la version à manivelle démultipliée du double tuyau Hannay : deux lignes de longueur égale, de 1/4″ à 1/2″, jusqu’à 2 × 61 m, réenroulées par une manivelle à engrenage et retenues par un frein à pignon. Elle ne se motorise pas : c’est un choix assumé de mécanique manuelle.
Voir aussi les pages enrouleurs pour l’huile et enrouleurs pour l’air comprimé.
La G2000 et la série 2000 enroulent les mêmes tuyaux aux mêmes pressions. Ce qui les sépare est le mode d’entraînement de la manivelle, et l’écart se sent à l’usage bien plus que sur la fiche technique.
La G2000 est démultipliée par un train d’engrenages : l’effort au poignet est réduit et régulier, le réenroulement est progressif, et l’opérateur ne se bat pas contre le poids de deux tuyaux pleins. La 2000 en version MX est entraînée par chaîne, plus directe, qui demande davantage de force mais accepte la motorisation.
Le prix de la démultiplication est double. La capacité plafonne à 2 × 61 m contre 2 × 130 m sur la 2000. Et la motorisation est exclue : le constructeur renvoie explicitement à la série 2000 pour tout besoin motorisé, ce qui interdit d’installer une G2000 en pensant la motoriser plus tard.
Le critère de choix est donc le nombre de cycles et la longueur. Un poste manipulé plusieurs fois par jour sur des longueurs moyennes gagne à la G2000. Un poste à grande longueur, ou destiné à être motorisé un jour, part sur la 2000 dès le départ.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.
Le double circuit est réellement double : deux raccords tournants, deux moyeux et deux colonnes de sortie, permettant d’alimenter deux fluides distincts ou les deux lignes d’un circuit aller-retour. Les deux tuyaux sont de longueur égale.

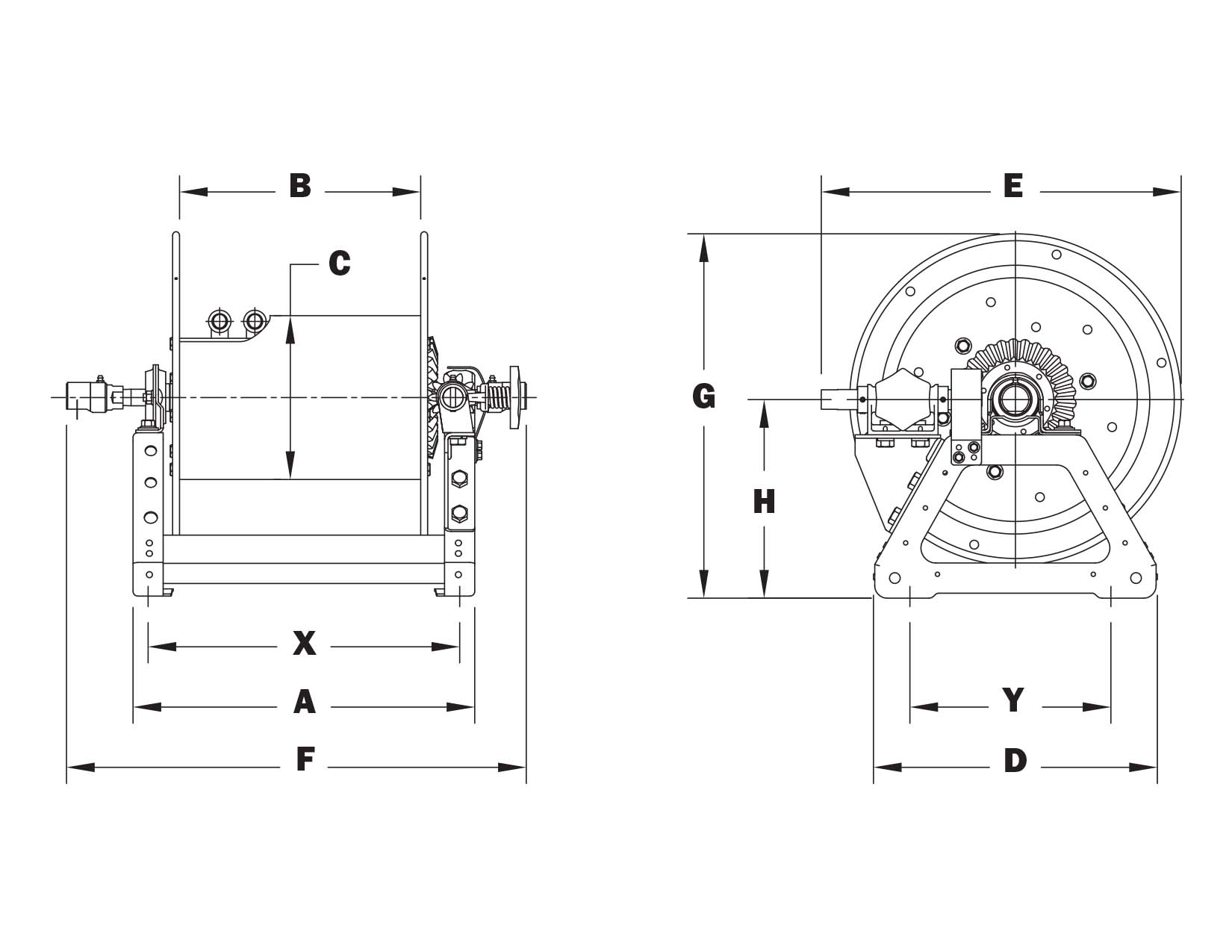

Le frein à pignon est monté de série : il agit sur le pignon d’entraînement et retient le tambour pendant le déroulement. Des consoles de fixation extérieures sont disponibles et ajoutent environ 64 mm à la cote de fixation.
Un connecteur flexible doit être interposé entre chaque alimentation et le raccord tournant correspondant, faute de quoi la garantie du raccord tournant tombe.
| Référence | 1/4″ | 3/8″ | 1/2″ |
|---|---|---|---|
| G2016-17-18-8 | 2 × 23 m | 2 × 15 m | 2 × 11 m |
| G2020-17-18-8 | 2 × 38 m | 2 × 31 m | 2 × 15 m |
| G2026-17-18-8 | 2 × 61 m | 2 × 46 m | 2 × 31 m |
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
