Pourquoi monter en diamètre plutôt qu’en pression

La série 1800 pose un arbitrage que beaucoup d’acheteurs tranchent à l’envers. Face à un jet insuffisant en bout de ligne, le réflexe est d’augmenter la pression ; sur une grande longueur, c’est le diamètre qui décide.

La perte de charge dans un tuyau croît très vite quand le diamètre diminue : sur 60 m, un 3/4″ délivre en bout de ligne bien davantage qu’un 1/2″ alimenté à la même pression. C’est la raison d’être de cette série, et c’est aussi pourquoi sa pression standard est plus basse que celle de la série 1500 — 138 bar contre 207 — sans que cela constitue un recul : les deux séries ne répondent pas au même problème.

Le second écart avec la 1500 est la plage de température, et il joue cette fois en faveur de la 1800 : elle accepte un fluide de −40 °C à 121 °C, quand la 1500 ne descend pas sous 0 °C. Pour un poste extérieur exposé au gel, la 1800 passe et la 1500 non. En sens inverse, la 1500 monte à 204 °C et reste la seule des deux compatible avec le nettoyage vapeur.

Les modèles à manivelle sont livrés en configuration RT ou LB uniquement, ce qui fixe le sens de sortie du tuyau et doit être arrêté à la commande.

Un point tient à l’origine américaine du matériel et vaut d’être posé avant de retenir une motorisation électrique : le catalogue standard liste du 12 et du 24 V continu, livrés avec interrupteur et solénoïde, et du 115 V alternatif, livré sans interrupteur. Le 230 V monophasé des ateliers français n’y figure pas et doit être traité au devis.

Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.

Construction

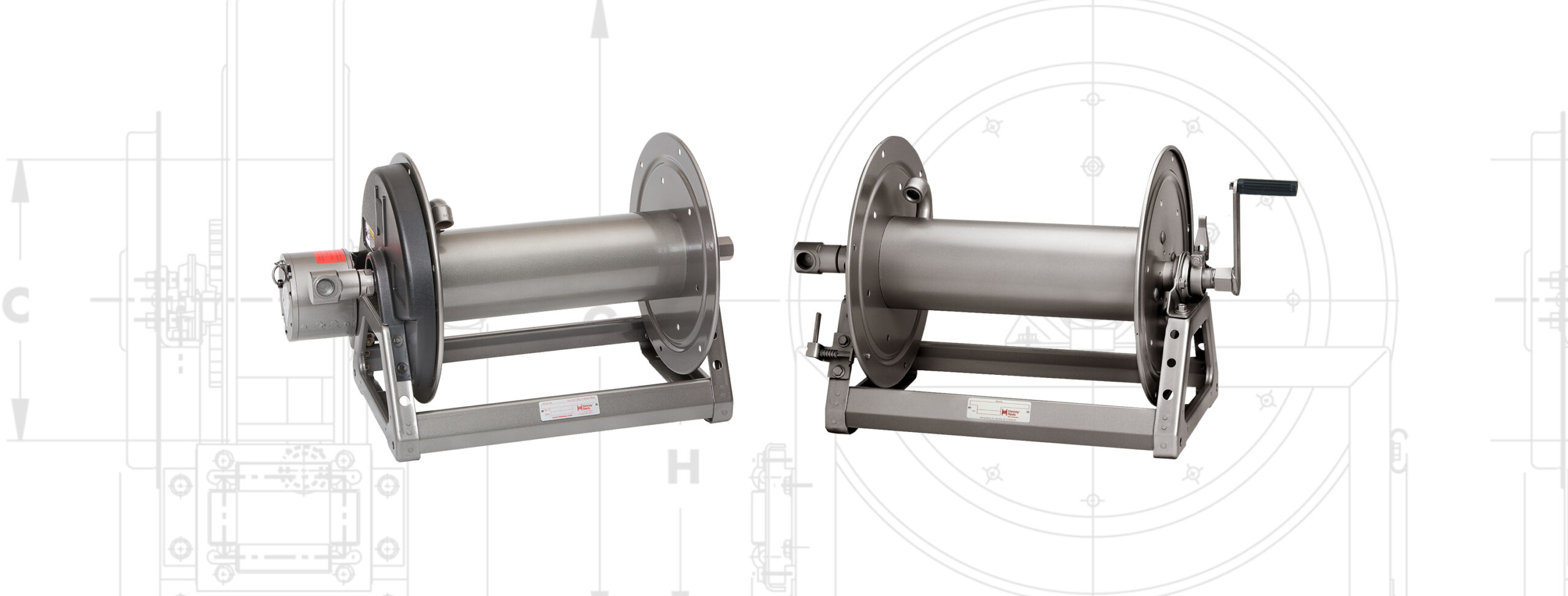

Le châssis est léger et compact, dimensionné pour de longues longueurs. Les modèles à manivelle reçoivent un frein à came, un verrou à broche à commande par ressort et une manivelle directe ; les modèles motorisés sont entraînés par chaîne et pignon.

Les galets de guidage et leurs consoles sont des accessoires dont la position doit être précisée à la commande, certaines configurations interdisant le montage du carter de chaîne moulé. Des consoles de fixation extérieures sont disponibles et ajoutent environ 64 mm à la cote de fixation.

Un connecteur flexible doit être interposé entre la tuyauterie d’alimentation et le raccord tournant d’entrée. Sur les modèles électriques, un disjoncteur correctement calibré conditionne la garantie du moteur ; sur les modèles pneumatiques, un filtre et un lubrificateur.

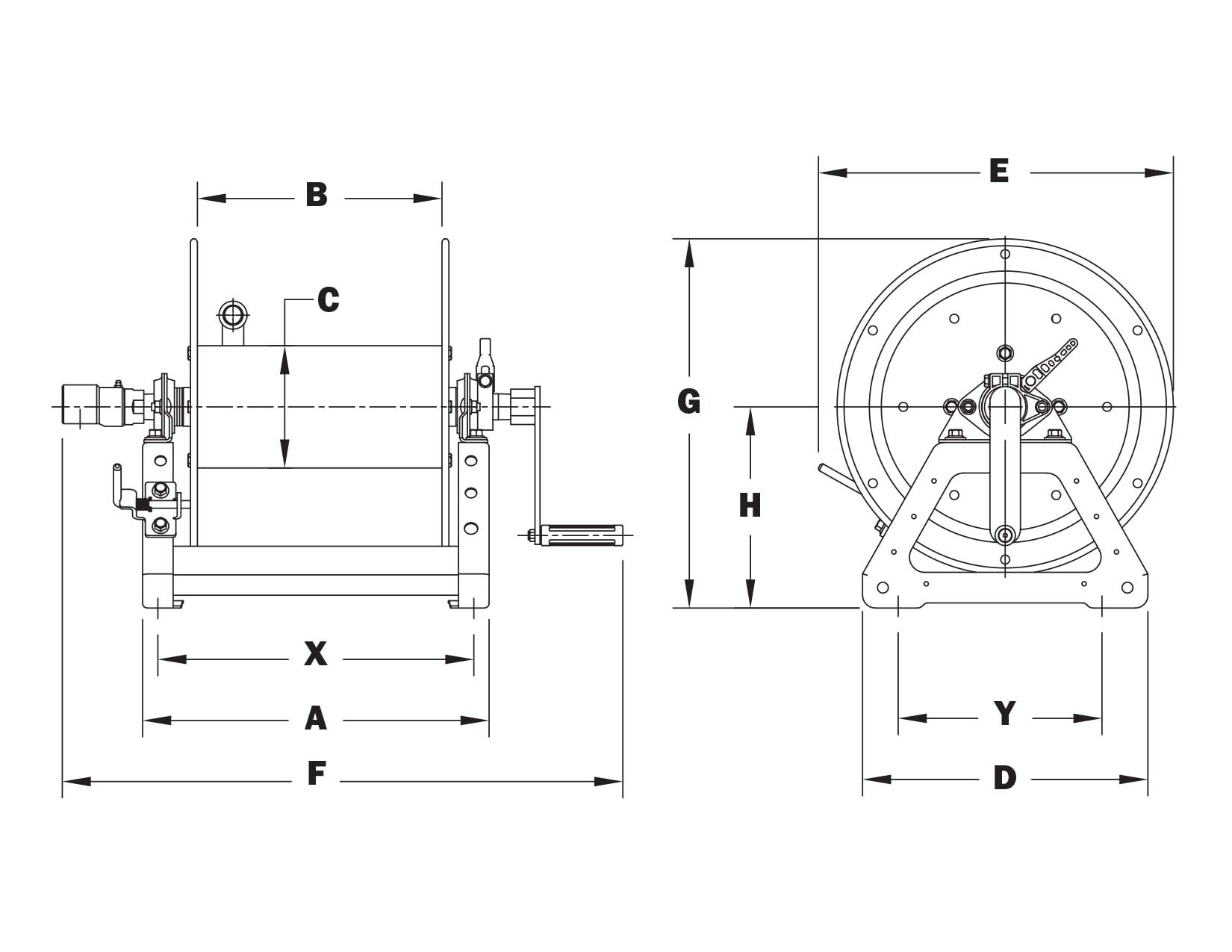

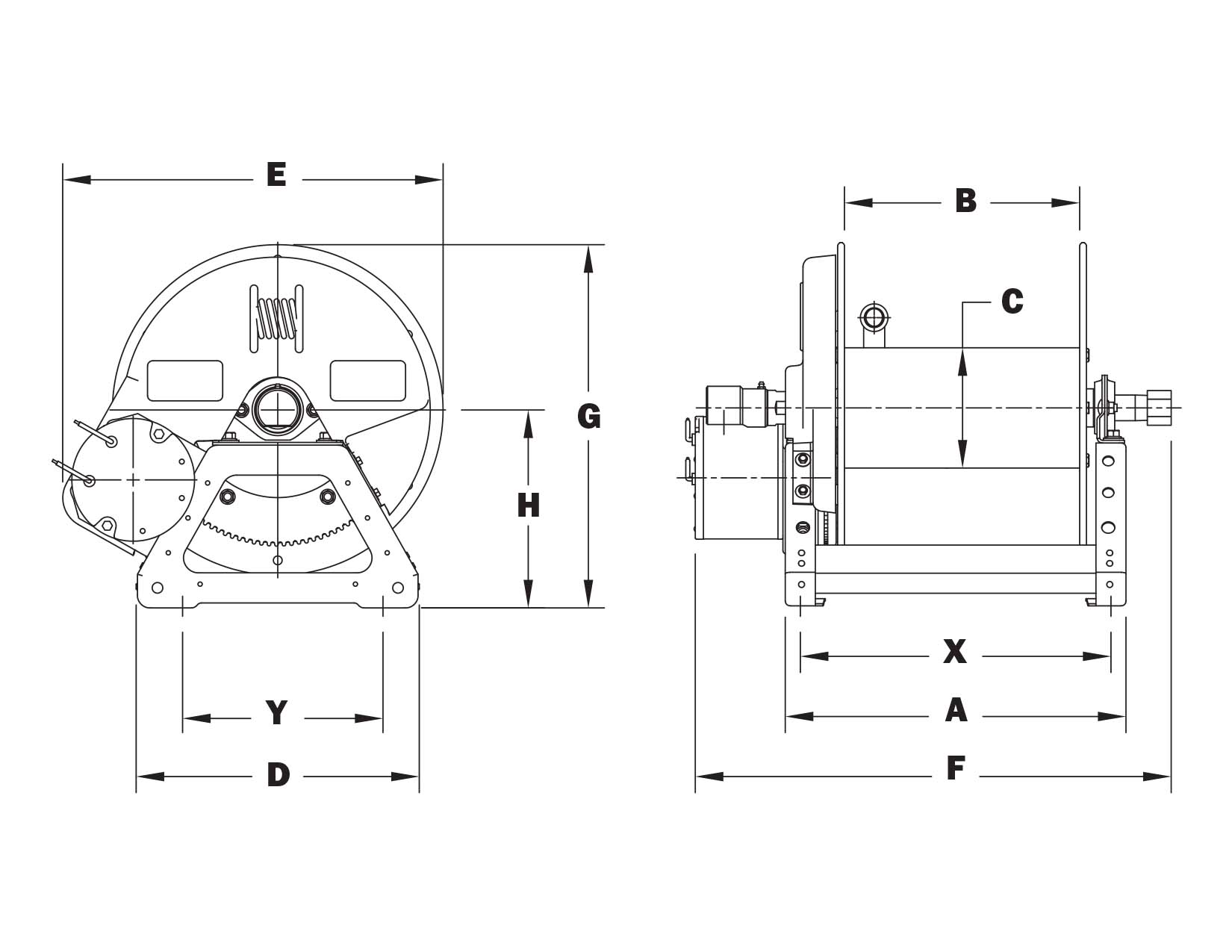

Références et capacités

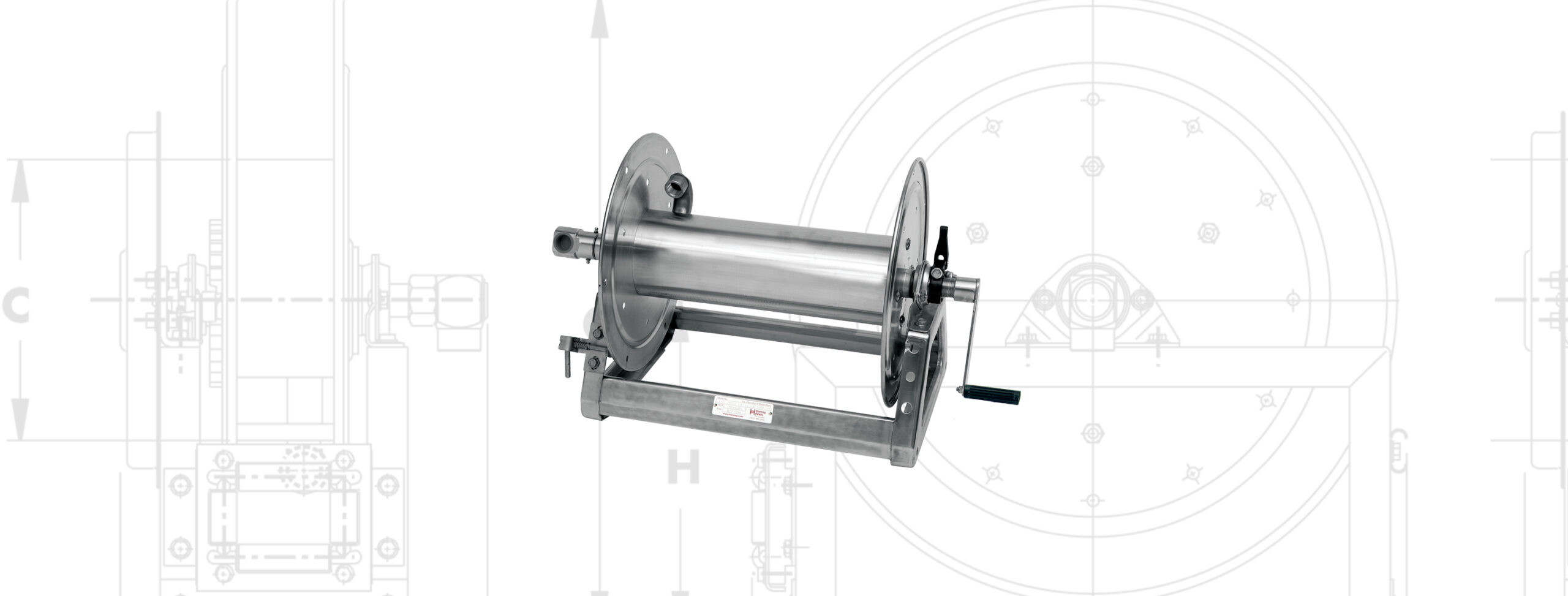

Version inox 304 : la série SS1800

Hannay produit cette famille en inox 304 sous la référence SS1800. Ce n’est pas un revêtement mais une construction : châssis, flasques, tambour et pièces internes sont en inox 304, et l’enrouleur ne reçoit aucune peinture. C’est précisément l’absence de peinture qui compte en agroalimentaire, en laiterie, en cosmétique et en pharmacie — une peinture s’écaille, et un éclat de peinture dans un produit est un incident qualité.

Les capacités sont identiques à celles de la version acier, référence par référence. Deux écarts s’appliquent : la pression admissible tombe de 138 bar à 69 bar, et la motorisation sort du catalogue standard — une SS1800 se commande à la manivelle.

L’entrée reste en 1″ NPT et la sortie en 3/4″, avec un raccord tournant en inox. La plage de température ne change pas, de −40 °C à +121 °C.

Trois finitions sont proposées : brut de laminage, gris mat lisse, livré de série ; satiné, brossé et non réfléchissant ; et poli, brillant et réfléchissant. Le choix se fait sur l’exigence de nettoyabilité et sur l’aspect attendu, la finition polie étant la plus facile à essuyer et la plus coûteuse.

Deux préparations doivent être demandées explicitement à la commande, faute de quoi elles ne sont pas exécutées. La préparation eau potable : le moyeu est nettoyé et le raccord tournant reçoit un lubrifiant de qualité alimentaire. Et la préparation distribution de carburant, qui commande le choix des joints du raccord tournant. Aucune des deux ne se rattrape après livraison.
