43 kA au banc, 27 kA en service : lire la note

Ces enrouleurs sont annoncés avoir été testés indépendamment à 43 kA pendant 30 cycles. Le chiffre est exact mais il ne décrit pas ce que l’enrouleur peut réellement porter, et Hannay le précise lui-même en note de bas de page.

La valeur de 43 kA correspond au courant de défaut maximal admissible d’un câble 4/0. Or l’encombrement du tambour et la force de rappel du ressort limitent en pratique l’emploi de ces enrouleurs au câble 2/0 et en dessous. Un câble 2/0 a un courant de défaut maximal de 27 kA — soit 40 % de moins que la valeur d’essai.

La conséquence pour le dimensionnement est directe : c’est la jauge de câble réellement montée qui détermine le courant de défaut admissible, pas la valeur d’essai de l’enrouleur. Le référentiel applicable est la norme ASTM F855, qui fixe les caractéristiques des dispositifs de mise à la terre temporaire. Si l’analyse du réseau impose un 4/0, ces enrouleurs ne conviennent pas et il faut une autre solution de rangement.

Côté réglementaire, ces enrouleurs relèvent d’une obligation américaine — l’OSHA impose la mise à la terre des véhicules travaillant à proximité de lignes énergisées. En France, l’exigence équivalente relève du code du travail et des prescriptions du gestionnaire de réseau : l’enrouleur facilite le respect de la procédure, il ne l’atteste pas.

Ressort ou manivelle : un vrai écart de capacité

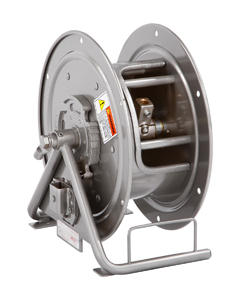

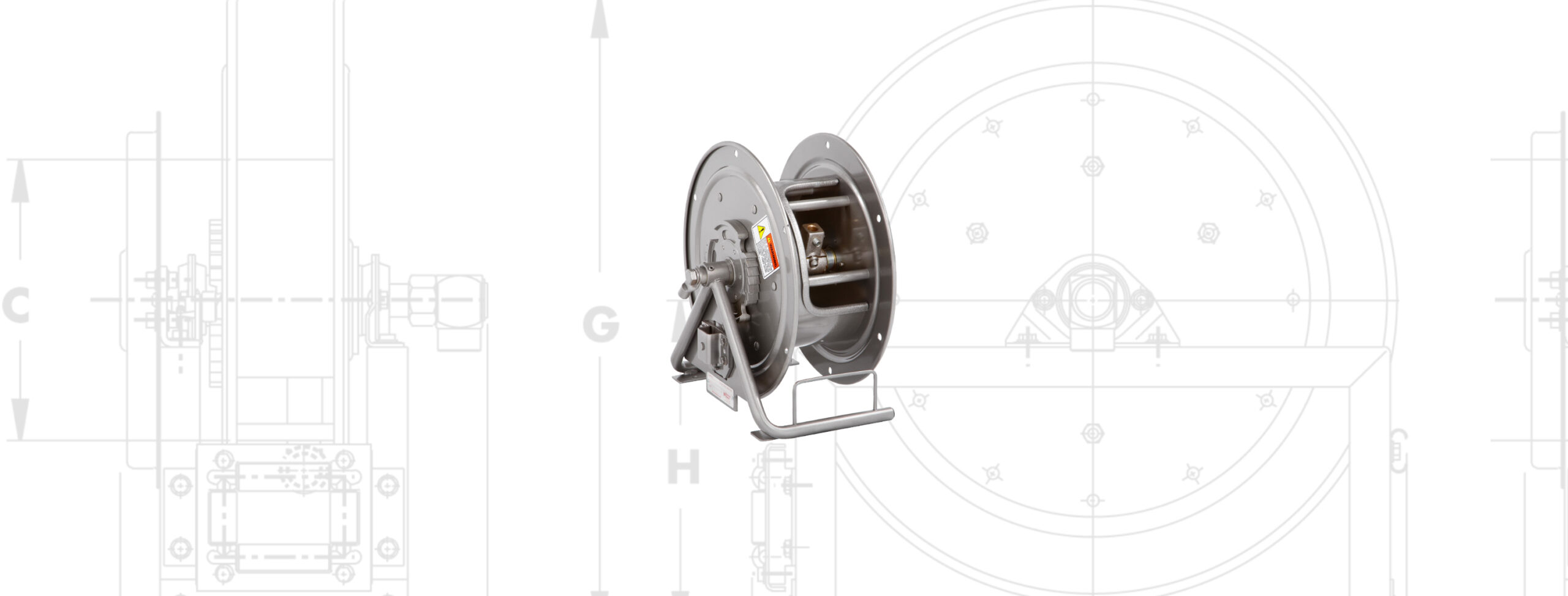

Le choix n’est pas seulement une question de confort. Le SGCR à ressort ramène le câble tout seul, ce qui favorise l’observance de la procédure : un câble qui se range en trois secondes est un câble qu’on remet. Mais le ressort doit vaincre le poids du câble, et cela plafonne la capacité à 23 m en #2 et 20 m en 2/0.

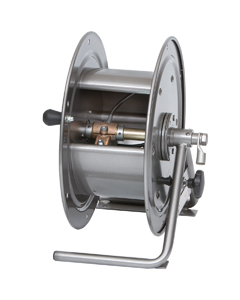

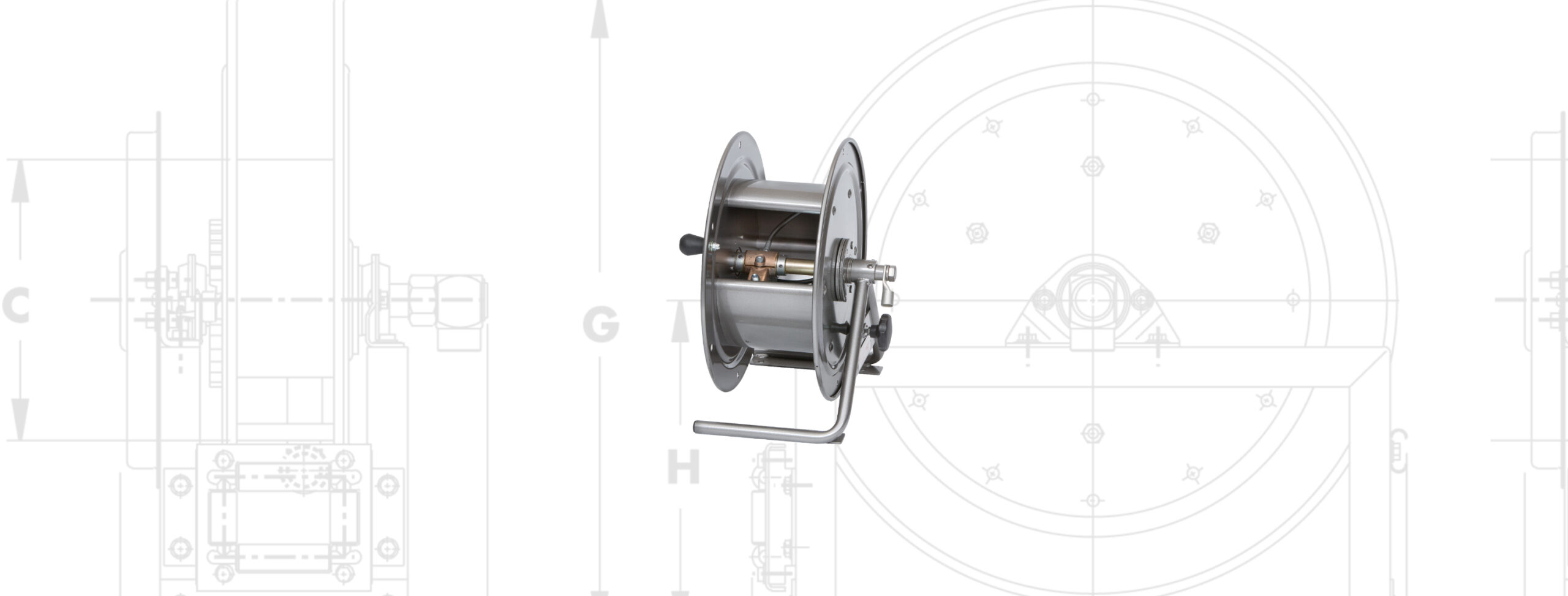

Le GCR à manivelle double presque cette capacité en jauge #2 — 46 m — et atteint 27 m en 2/0. Sur un chantier où le point de terre est éloigné, c’est lui qu’il faut, au prix d’un rangement manuel.

Un troisième modèle existe au catalogue, le GC, qui est un enrouleur de stockage sans dispositif rotatif de mise à la terre : il range le câble mais n’assure pas la continuité électrique en cours de déroulement. Il ne figure pas à notre catalogue.

Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.

Construction

La construction est en acier forte épaisseur et la fixation se fait par boulonnage. Le dispositif rotatif de mise à la terre est interne et directement accessible pour la lubrification, avec un graisseur Zerk : c’est la pièce d’usure de ce type d’enrouleur, et sa maintenance conditionne la continuité électrique. L’ensemble cliquet et broche est démontable et réparable.

À la commande, il faut préciser le modèle, la jauge et le diamètre extérieur du câble, sa longueur, le revêtement éventuel et la finition si elle diffère du standard. L’enrouleur peut être livré avec ou sans câble et pince.

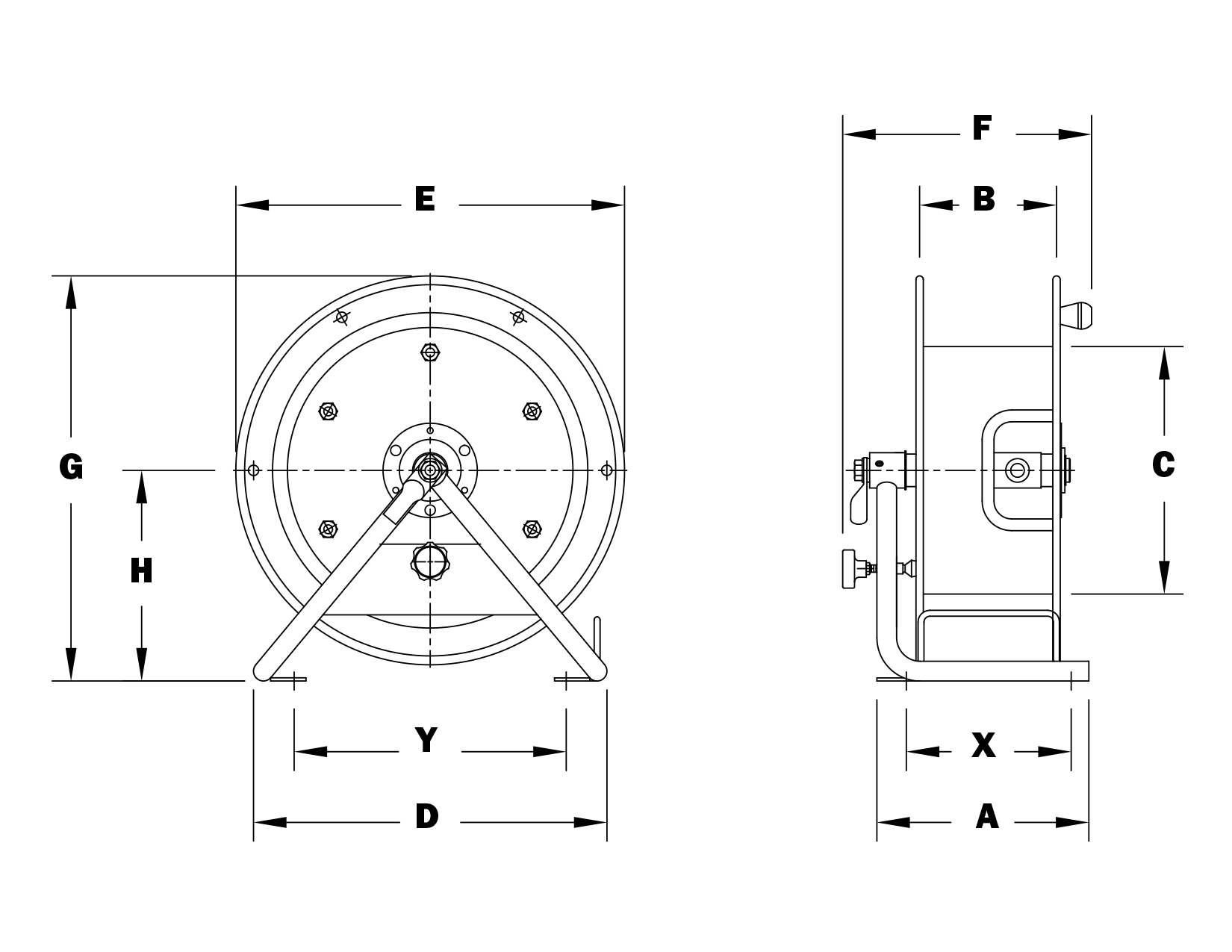

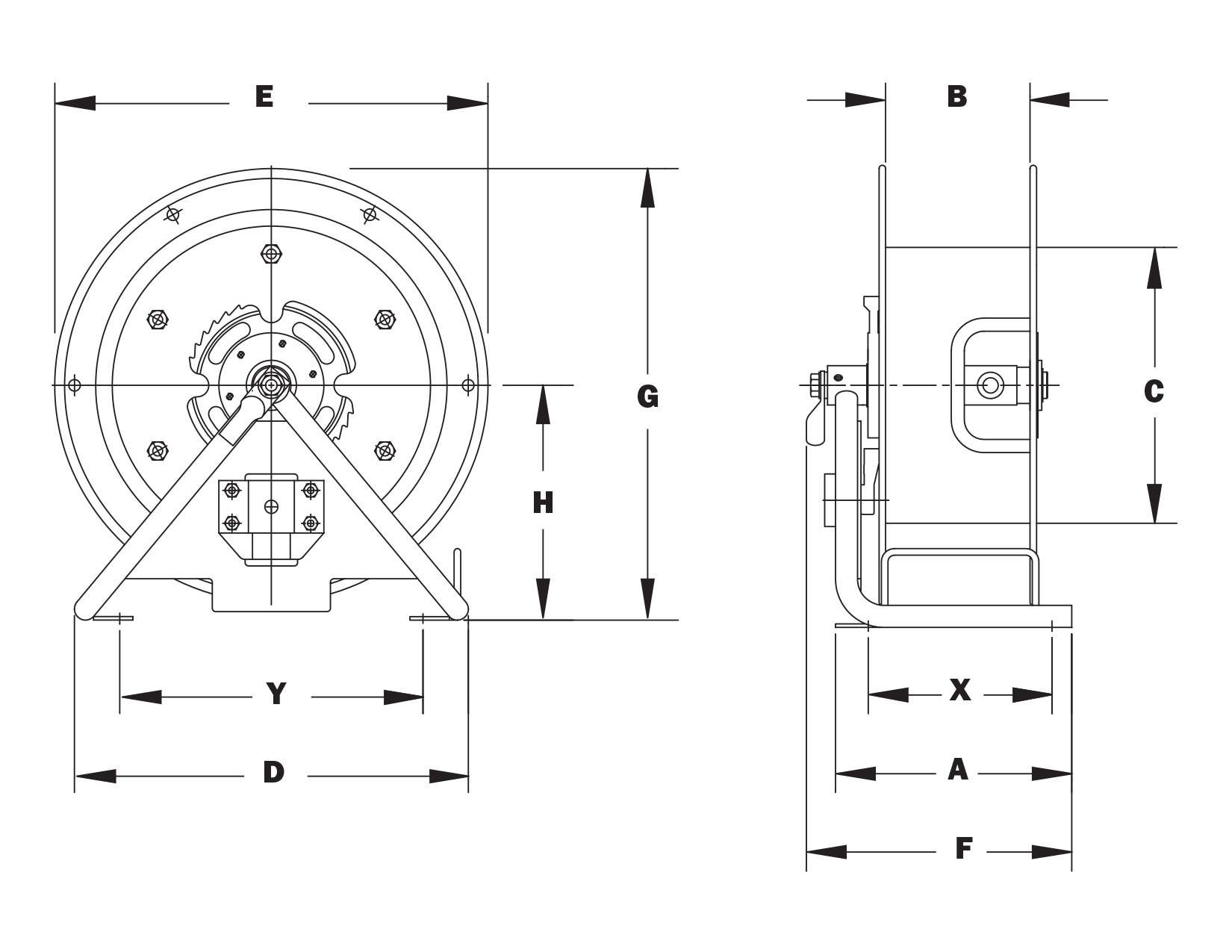

Références et capacités

À titre indicatif, les jauges américaines correspondent approximativement à 34 mm² pour le #2, 54 mm² pour le 1/0 et 67 mm² pour le 2/0. Le diamètre extérieur du câble reste la donnée déterminante pour la capacité et doit être communiqué à la commande.
