Enrouleur Hannay séries PB et HDDPB pour tuyau de 1″ à 1″1/2, jusqu'à 76 m, 24 bar, à manivelle démultipliée, motorisé ou en prise directe hydraulique, en acier, aluminium ou inox.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Manuel, Motorisé |
| Utilisation | Fuel / hydrocarbures |
| Ø tuyau | 1″ – DN 25, 1″1/2 – DN 38/40 |
| Pression | 24 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Matériau | Acier peint, Aluminium, Inox 304 |
| Type de fixation | Au sol, Mural fixe |

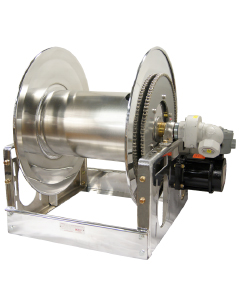

La série PB est l’enrouleur que Hannay destine à la livraison de gaz de pétrole liquéfié et à la distribution de carburant : un tuyau de 1″ à 1″1/2, jusqu’à 76 m, sur un châssis disponible en acier peint, en aluminium poli ou en inox. La variante HDDPB remplace la transmission par chaîne par un moteur hydraulique en prise directe.
Voir aussi la page enrouleurs pour hydrocarbures.
Hannay qualifie ces enrouleurs d’explosion-proof et propose une motorisation électrique antidéflagrante livrée avec interrupteur, solénoïde et boîte de jonction. Ce vocabulaire renvoie au code électrique national américain et à sa classification en Class et Division. Il ne constitue pas une certification ATEX au sens de la directive 2014/34/UE.
La distinction n’est pas formelle. Une installation française en zone classée doit s’appuyer sur un matériel marqué CE Ex, accompagné de son attestation d’examen UE de type ou de son dépôt selon la catégorie visée. Un enrouleur explosion-proof américain n’apporte pas ces éléments et ne peut pas s’en prévaloir, même si sa conception répond à une logique comparable.
Ce que ces séries apportent réellement en sécurité est ailleurs et bien documenté : un cliquet non étincelant, des matériaux et un mode de construction pensés pour la distribution de gaz de pétrole liquéfié, et une motorisation dont l’appareillage électrique est confiné. Pour une zone ATEX en France, nous orientons vers d’autres solutions du catalogue GEDO : dites-nous la zone et la catégorie visées.
Trois constructions coexistent sur cette série et le choix a des conséquences directes sur un véhicule de livraison.
L’acier peint graphite est la construction de série : la plus économique, la plus lourde, et celle dont la peinture s’écaille avec le temps sur un matériel manipulé quotidiennement. L’aluminium poli, désigné par le préfixe SB devant la référence complète, allège sensiblement l’ensemble et résiste bien mieux à la corrosion — sur une carrosserie de camion où chaque kilogramme compte dans la charge utile, l’écart se justifie souvent seul. L’inox est réservé aux ambiances les plus agressives.
La construction du châssis change également avec la taille : jusqu’au diamètre de flasque 30-31 il est embouti, au-delà il est en tube carré rollformé. Les grandes tailles ne sont donc pas de simples agrandissements des petites.
Le HDDPB supprime la chaîne et les pignons au profit d’un moteur hydraulique en prise directe : plus de tension à contrôler ni de carter à ouvrir, ce qui compte sur un matériel qui tourne toute l’année. Il reçoit de série un réenroulement auxiliaire à manivelle, disponible en supplément sur les PB motorisés.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.
Le raccord tournant d’entrée, la colonne de sortie et le moyeu sont en acier de série. D’autres dimensions et filetages peuvent être fournis mais doivent être spécifiés à la commande. Le carter de chaîne est disponible sur demande et doit être précisé.
Les galets de guidage et leurs consoles sont des accessoires dont la position doit être indiquée. Un connecteur flexible doit être interposé entre la tuyauterie d’alimentation et le raccord tournant d’entrée, faute de quoi la garantie du raccord tournant tombe.
| Référence | Capacité en 1″ | Capacité en 1″1/2 |
|---|---|---|
| PB24-23-24 | 38 m | — |
| PB30-23-24 | 46 m | — |
| PB26-25-26 | 46 m | — |
| PB28-25-26 | 61 m | — |
| PB18-33-34 | 61 m | — |
| PB22-30-31 | 76 m | — |
| PB24-25-26-15.5 | — | 15 m |
| PB28-25-26-15.5 | — | 23 m |
| PB26-30-31-15.5 | — | 30 m |
Le préfixe SB devant la référence désigne la construction en aluminium poli.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
