Enrouleurs à ressort Hannay pour l'avitaillement d'aéronefs, séries V-N800, V-800 et V-900 : tuyau de 1″ à 1″1/2, jusqu'à 30 m, circuit inox 304 ou aluminium selon la série.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Utilisation | Fuel / hydrocarbures |
| Ø tuyau | 1″ – DN 25, 1″1/4 – DN 32/33, 1″1/2 – DN 38/40 |
| Pression | 41 bars, 69 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Matériau | Aluminium, Inox 304 |
| Type de fixation | Au sol, Mural fixe |

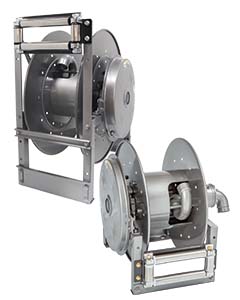

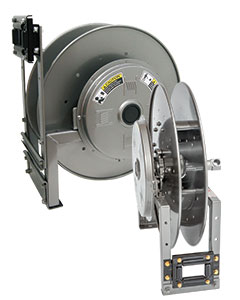

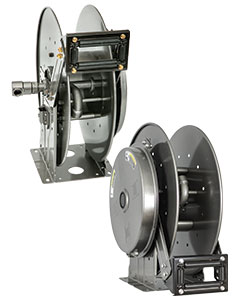

Les séries V-N800, V-800 et V-900 sont les enrouleurs à rappel automatique de la gamme aviation de Hannay : un tuyau de 1″ à 1″1/2, jusqu’à 30 m, avec cliquet non étincelant et arbre débrayable. Elles équipent les postes d’avitaillement où l’opérateur va et vient à courte distance.
Voir aussi la page enrouleurs pour hydrocarbures.
C’est la particularité de cette gamme, et elle surprend souvent : le matériau du chemin de fluide n’est pas le même d’une série à l’autre, et ce n’est pas une question de gamme haute ou basse.
Les séries de petit diamètre — V-N800, V-800 et V-6000 — ont un raccord tournant, une colonne de sortie et des organes internes en inox 304. Les séries de diamètre supérieur destinées aux kérosènes — V-1″1/2, V-2″, V-3″, V-900 et V-5000 — reçoivent au contraire un circuit en aluminium, l’inox n’y étant disponible qu’en supplément. Sur la V-4″, la colonne et le moyeu sont en acier avec un raccord tournant en fonte, l’inox restant proposé pour les kérosènes.
Le catalogue ne détaille pas le raisonnement derrière ce choix. Il correspond à une pratique constante dans l’avitaillement, où la propreté du carburant délivré fait l’objet de spécifications strictes et où l’on évite les matériaux susceptibles de relarguer des particules dans la ligne.
La conséquence pratique est simple : le matériau du circuit se vérifie série par série et se spécifie à la commande. Un enrouleur d’avitaillement n’est pas défini par sa seule capacité.
Un détail d’implantation que le catalogue mentionne discrètement et qui se décide à la commande : en positions de galet SR et VR, le raccord tournant est monté à droite ; en position TR, il est monté à gauche. D’autres configurations sont possibles mais doivent être précisées.

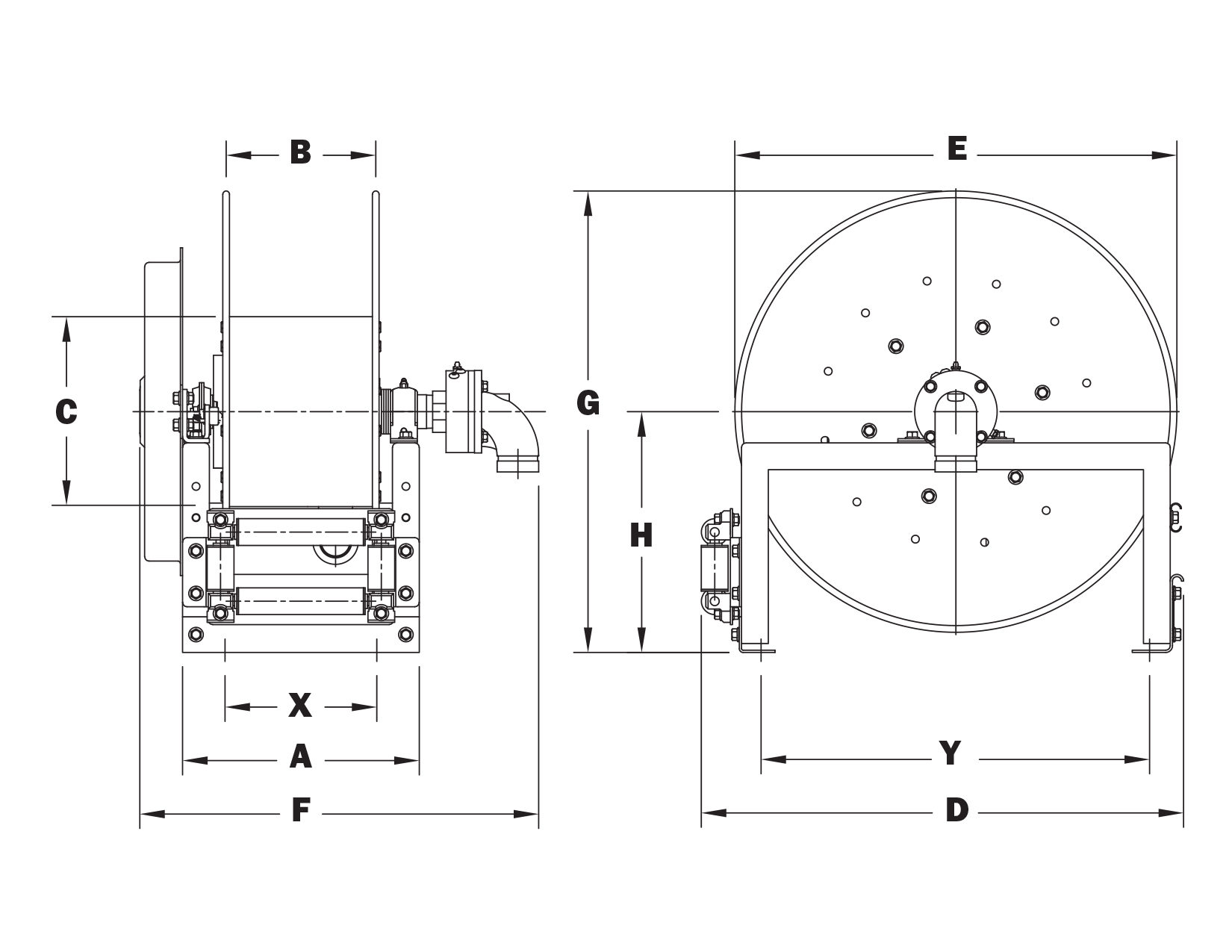

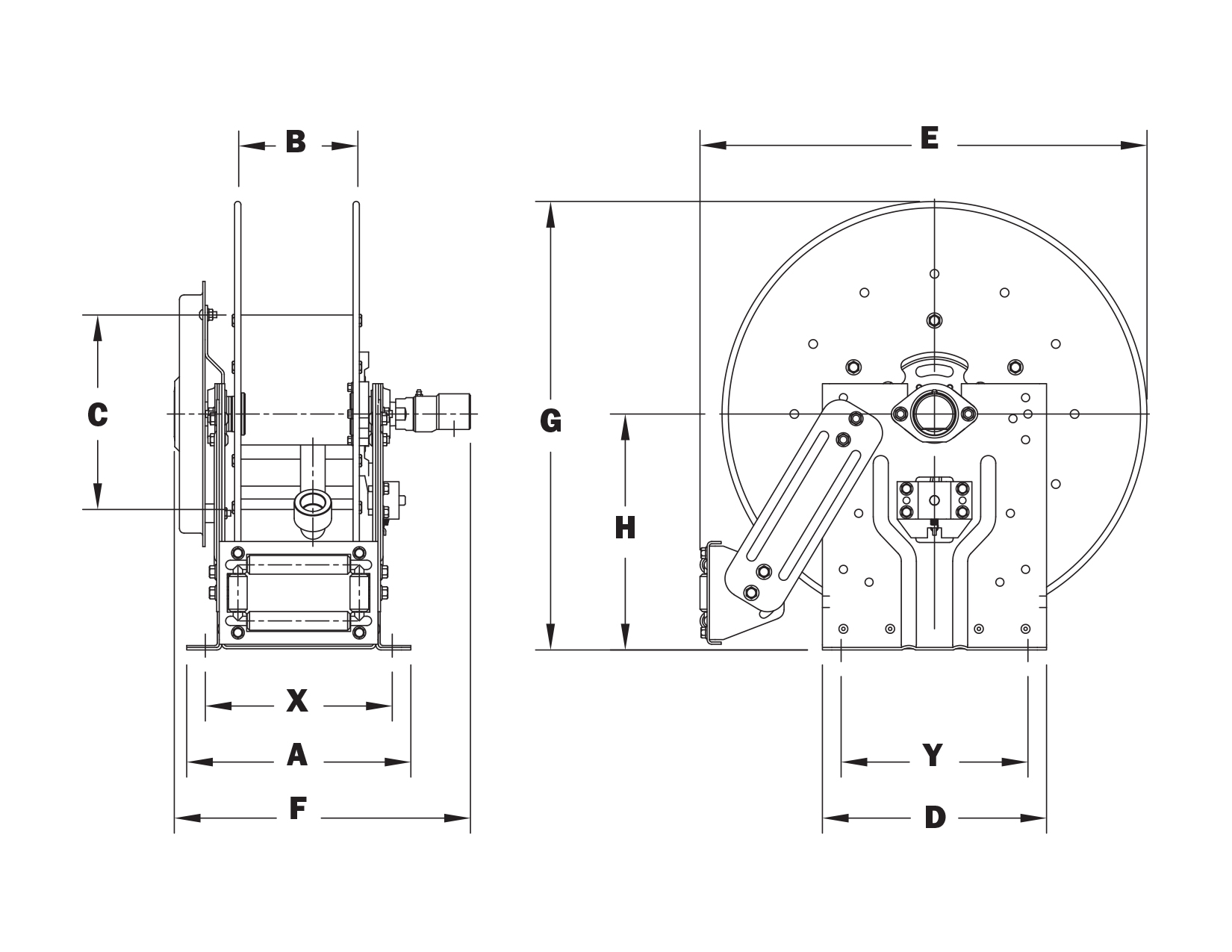

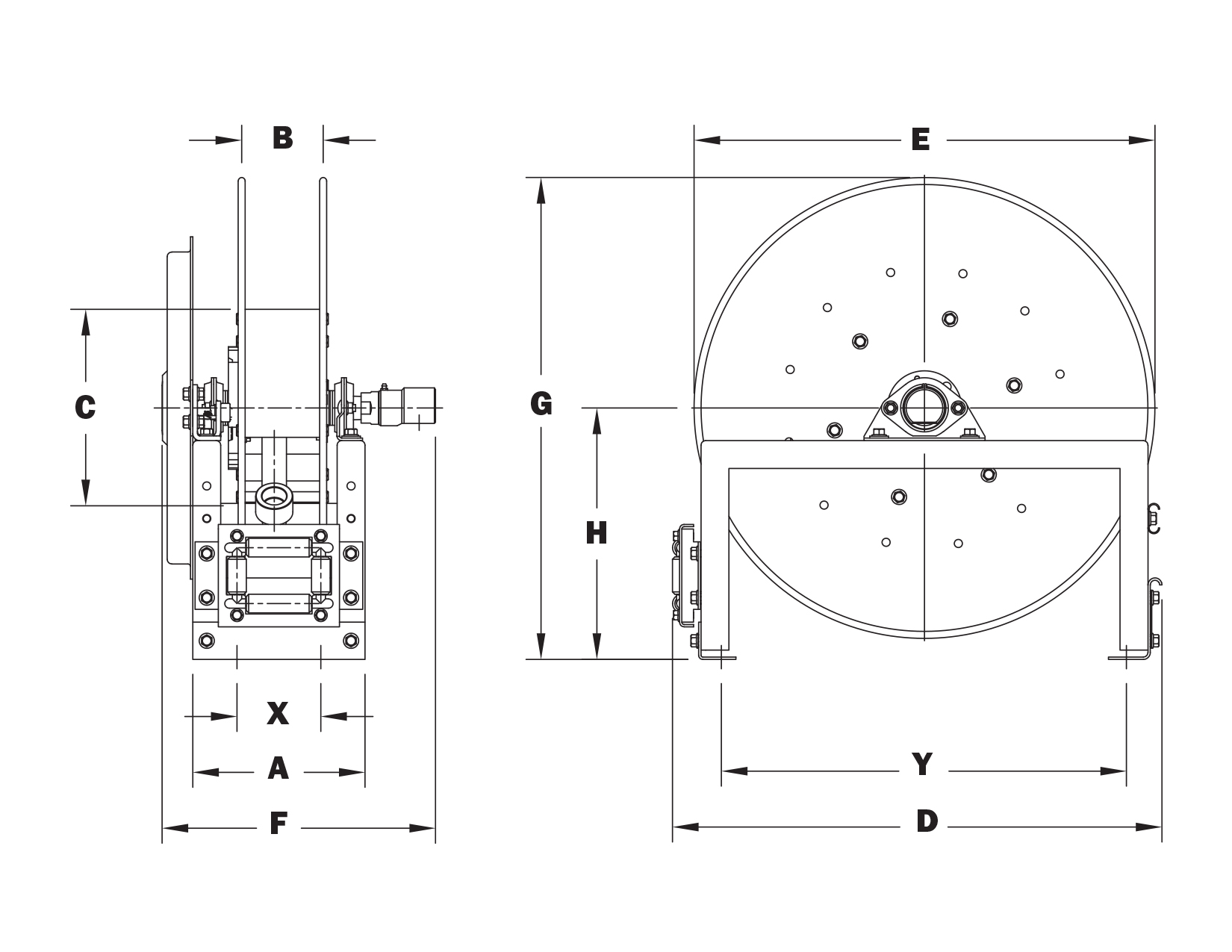

Sur un poste où l’alimentation arrive d’un côté imposé, ce point conditionne la faisabilité du montage. Il se vérifie sur le plan d’implantation avant commande, au même titre que les cotes hors-tout.
Comme sur tous les enrouleurs à ressort Hannay, une butée de tuyau est nécessaire pour empêcher le ressort de se dévider entièrement. Les capacités publiées valent pour un déroulement au sol ; en déploiement vertical, nous consultons le constructeur.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis. Voir notre fiche importer un enrouleur américain.
| Référence | 1″ | 1″1/4 | 1″1/2 |
|---|---|---|---|
| V-N816-25-26-10.5B | 11 m | — | — |
| V-N818-25-26-10.5B | 15 m | — | — |
| V-816-25-26-10.5B | 11 m | — | — |
| V-818-25-26-10.5B | 15 m | — | — |
| V-820-25-26-10.5A | 23 m | — | — |
| V-820-30-31-10.5A | 30 m | — | — |
| V-922-23-24-10.5B | — | 12 m | 8 m |
| V-920-25-26-10.5A | — | 15 m | 12 m |
| V-922-30-31-10.5A | — | 23 m | 15 m |
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
