900, 3500 ou 7500 : trois réponses au même diamètre

Ces trois séries couvrent exactement les mêmes tuyaux, 1″1/4 et 1″1/2, avec la même entrée combinant NPT de 1″1/2 et rainure Victaulic de 2″. Elles se distinguent uniquement par le mode de rappel, et ce choix commande tout le reste.

La série 900 ramène le tuyau toute seule par ressort, ce qui est décisif sur un poste utilisé plusieurs fois par heure. Le ressort doit vaincre le poids du tuyau rempli, et cela plafonne la capacité à 23 m en 1″1/4.

La série 3500 renonce à tout mécanisme d’entraînement et atteint 76 m. C’est la solution la plus économique, réservée aux postes sollicités quelques fois par jour.

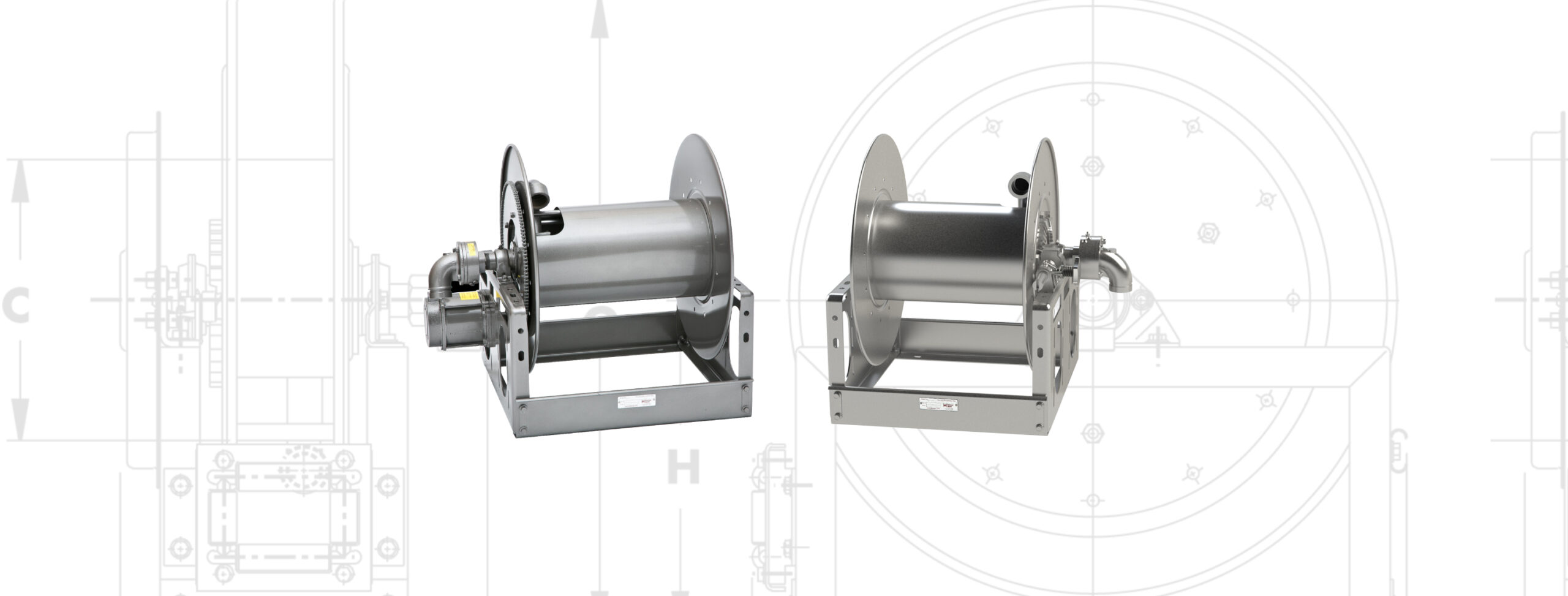

La 7500 se situe entre les deux et apporte ce qu’aucune des deux n’offre : la motorisation. Sa capacité, 61 m en 1″1/4, reste inférieure à celle de la 3500 parce que la transmission occupe du volume, mais elle supprime l’effort sur un poste à cycles fréquents et gros diamètre — là où la manivelle devient réellement pénible.

La règle tient en trois lignes. Cycles très fréquents et longueur courte : 900. Longueur maximale et usage occasionnel : 3500. Cycles fréquents avec longueur importante : 7500.

Les plus grandes tailles, à partir du diamètre de flasque 30-31, réclament parfois un ensemble embrayage-réducteur : le couple de démarrage d’un tambour chargé devient alors important. Le point se traite à la commande.

Une motorisation électrique antidéflagrante, désignée EPJ, est proposée avec interrupteur, solénoïde et boîte de jonction, et allonge la cote hors-tout d’environ 38 mm. Elle répond à la réglementation américaine et ne constitue pas une certification ATEX au sens européen : toute installation en zone classée en France doit être qualifiée séparément.

Le catalogue standard liste des motorisations électriques en 12 et 24 V continu, livrées avec interrupteur et solénoïde, et en 115 V alternatif, livrées sans interrupteur. Le 230 V monophasé des ateliers français n’y figure pas et doit être traité au devis.

Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.

Construction

Le circuit de fluide est en acier de série — raccord tournant d’entrée, colonne de sortie et moyeu — avec des exécutions aluminium et inox disponibles. Les modèles à manivelle reçoivent un frein à pignon, les modèles motorisés un frein à sangle.

Jusqu’au diamètre de flasque 30-31, le châssis est embouti ; au-delà, il est en profilé rollformé. Un réenroulement auxiliaire à couronne et pignon, avec poignée amovible, permet de manœuvrer le tambour à la main sur un enrouleur motorisé.

Le carter de chaîne est optionnel. Un connecteur flexible doit être interposé entre la tuyauterie d’alimentation et le raccord tournant d’entrée.

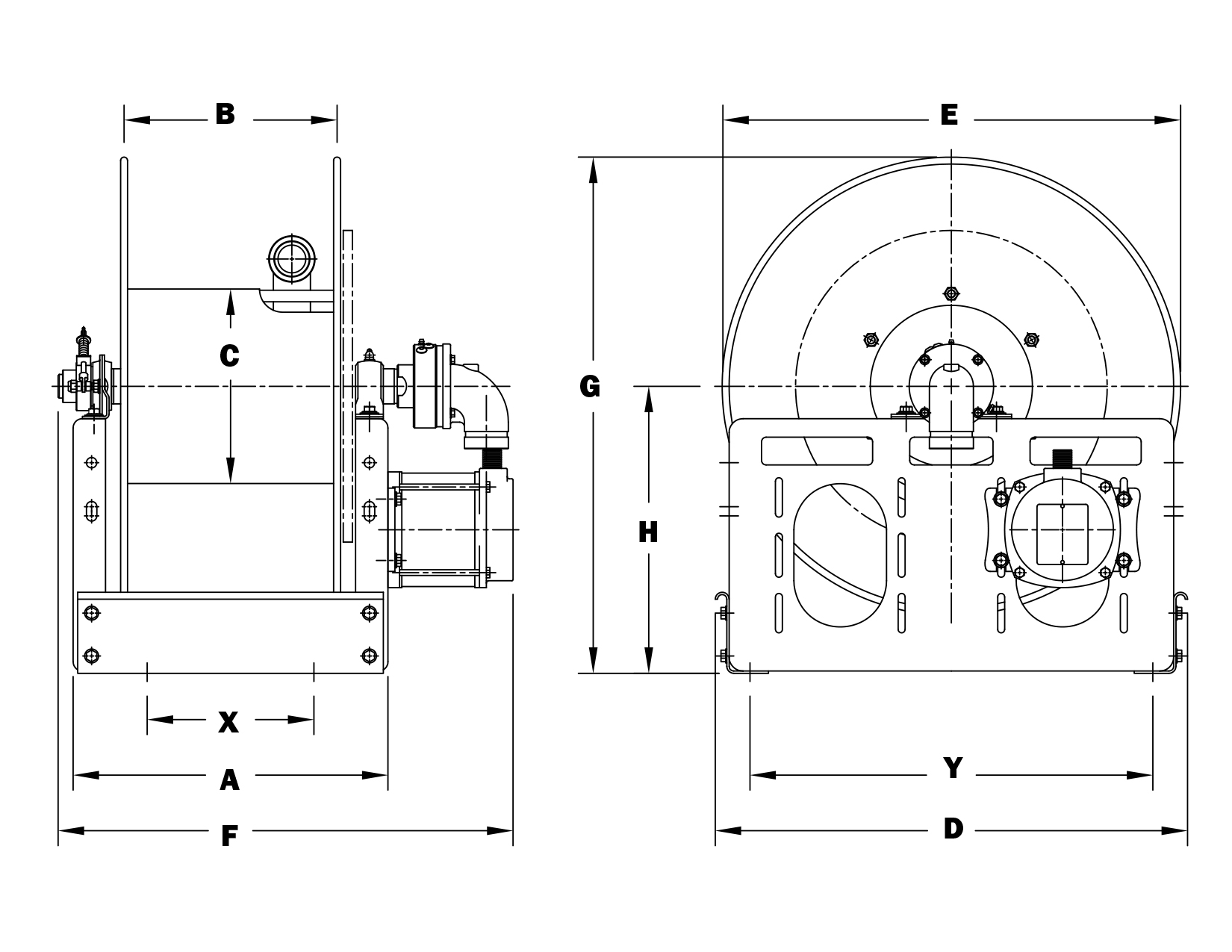

Références et capacités

Plusieurs références atteignent des capacités voisines avec des encombrements différents : à capacité égale, le choix se fait sur le volume disponible en hauteur et en largeur.
