Enrouleur de mise à la terre électrostatique Hannay séries GR75 et HGR, câble de 23 m à 53 m, pince crocodile 100 A, pour l'avitaillement et la mise à la masse de citernes et d'aéronefs.
| Type de produit | Enrouleur de mise à la terre |
|---|---|
| Entraînement | Automatique (ressort), Manuel |
| Plage de longueur | De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Matériau | Acier peint, Aluminium, Inox 304 |
| Type de fixation | Au sol, Mural fixe |

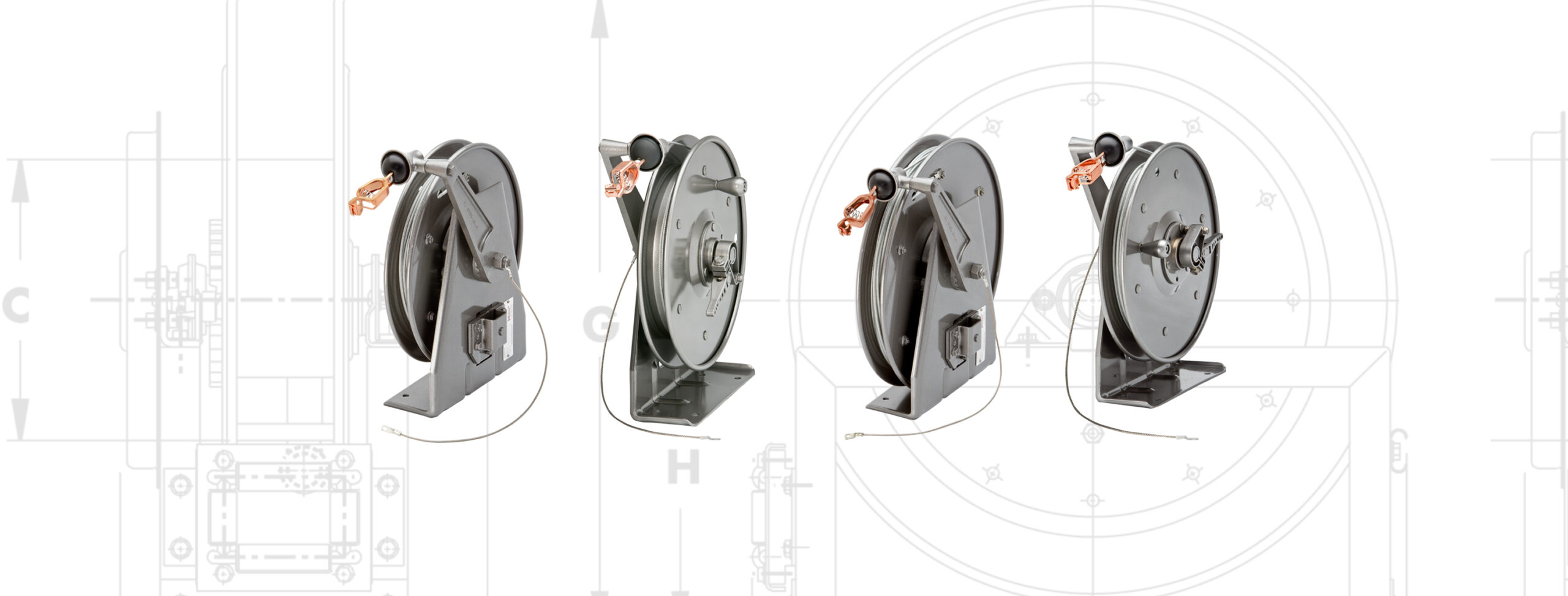

Les séries GR75 et HGR sont les enrouleurs de mise à la terre électrostatique de Hannay : ils déroulent un câble de liaison équipotentielle jusqu’à 53 m et le ramènent sans effort, pour relier un aéronef, un camion-citerne ou un équipement à un point de terre avant transfert de produit.
Voir aussi la page enrouleurs pour zones ATEX.
Le constructeur porte un avertissement explicite sur ces enrouleurs et il faut le reprendre tel quel : ils sont destinés à la mise à la terre électrostatique uniquement, et ne conviennent pas à la protection contre la foudre.
La distinction est physique. Une mise à la masse électrostatique écoule des charges accumulées par frottement lors d’un transfert de produit — quelques milliampères, mais suffisants pour provoquer une étincelle et enflammer une atmosphère de vapeurs. Un coup de foudre injecte des dizaines de kiloampères en quelques microsecondes : aucun câble de 1/8″ ni aucun cliquet d’enrouleur ne le supporte. Utiliser ces enrouleurs comme descente de paratonnerre serait dangereux et sans effet.
Leur emploi normal est celui de la zone d’avitaillement et des postes de dépotage : on relie le véhicule ou l’aéronef au réseau de terre avant d’ouvrir la vanne, on transfère, on débranche. C’est la raison pour laquelle la série HGR reçoit un cliquet non étincelant : le mécanisme lui-même travaille en atmosphère potentiellement inflammable.
Le GR75 utilise un ressort scellé. C’est l’option économique, la plus compacte et la plus légère : idéale pour un poste peu sollicité ou pour équiper plusieurs points sans grever le budget. Mais un ressort scellé ne se répare pas : quand il lâche, l’enrouleur se remplace.
La série HGR est conçue pour durer : elle est réparable, ses pièces détachées sont disponibles, et son cliquet non étincelant est démontable. Sur une zone d’avitaillement utilisée tous les jours, elle revient moins cher à l’échelle de la vie de l’installation. C’est aussi la seule des deux à proposer une exécution inox du tambour, du châssis et du cliquet, indispensable en bord de mer ou sur une plateforme.

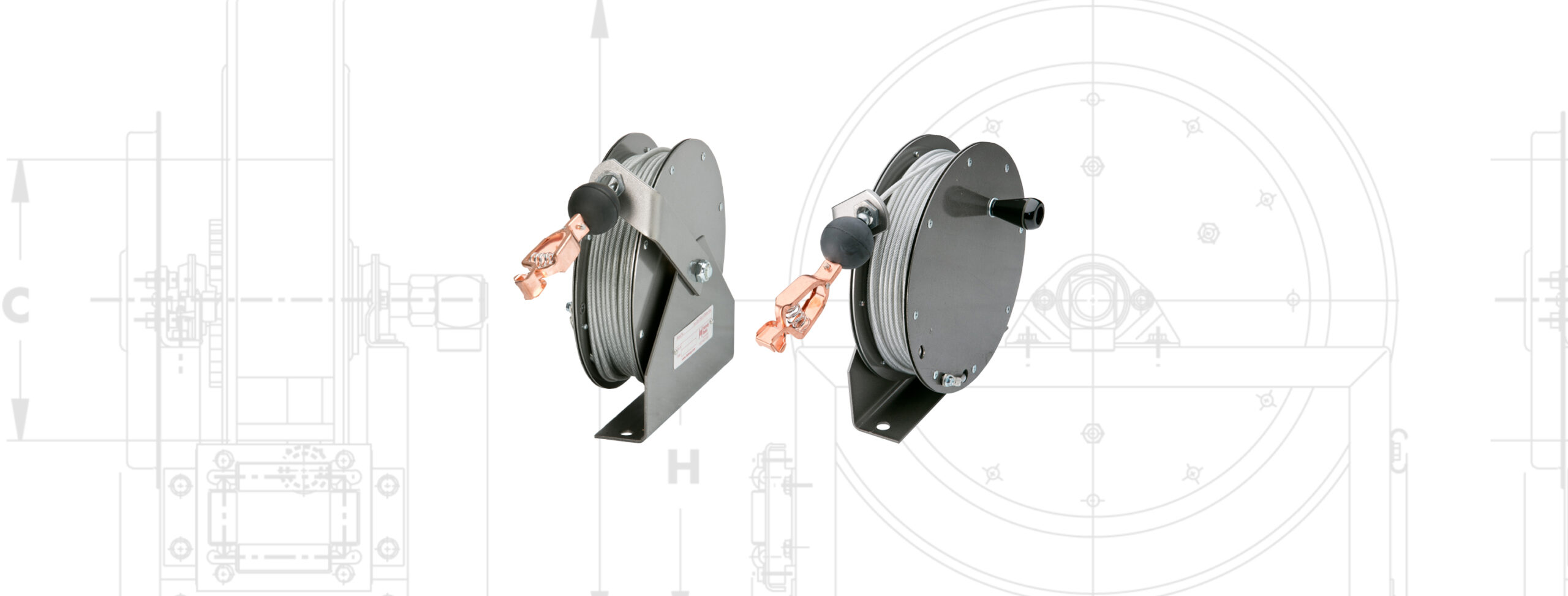

Les versions à préfixe M sont à rappel manuel. Elles offrent nettement plus de capacité à encombrement égal — 38 m contre 23 sur le HGR50, 53 m contre 30 sur le HGR100 — parce qu’aucun ressort n’a à ramener le câble. Sur un poste où la distance au point de terre est importante, elles méritent d’être considérées.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.
| Référence | Rappel | Capacité de câble |
|---|---|---|
| GR75 | Ressort scellé | 23 m |
| MGR75 | Manuel | 23 m |
| HGR50 | Ressort | 23 m |
| MHGR50 | Manuel | 38 m |
| HGR100 | Ressort | 30 m |
| MHGR100 | Manuel | 53 m |
Les capacités indiquées valent pour du câble sous gaine plastique. Elles peuvent être supérieures avec du câble nu : nous consulter.
À la commande, il faut préciser le modèle, la jauge et le diamètre extérieur du câble, sa longueur, le revêtement éventuel et la présence d’une dérivation en Y.
Donnez-nous la longueur de câble, le type de pince et la zone classée visée. Nous répondons avec une référence, pas avec un catalogue.
