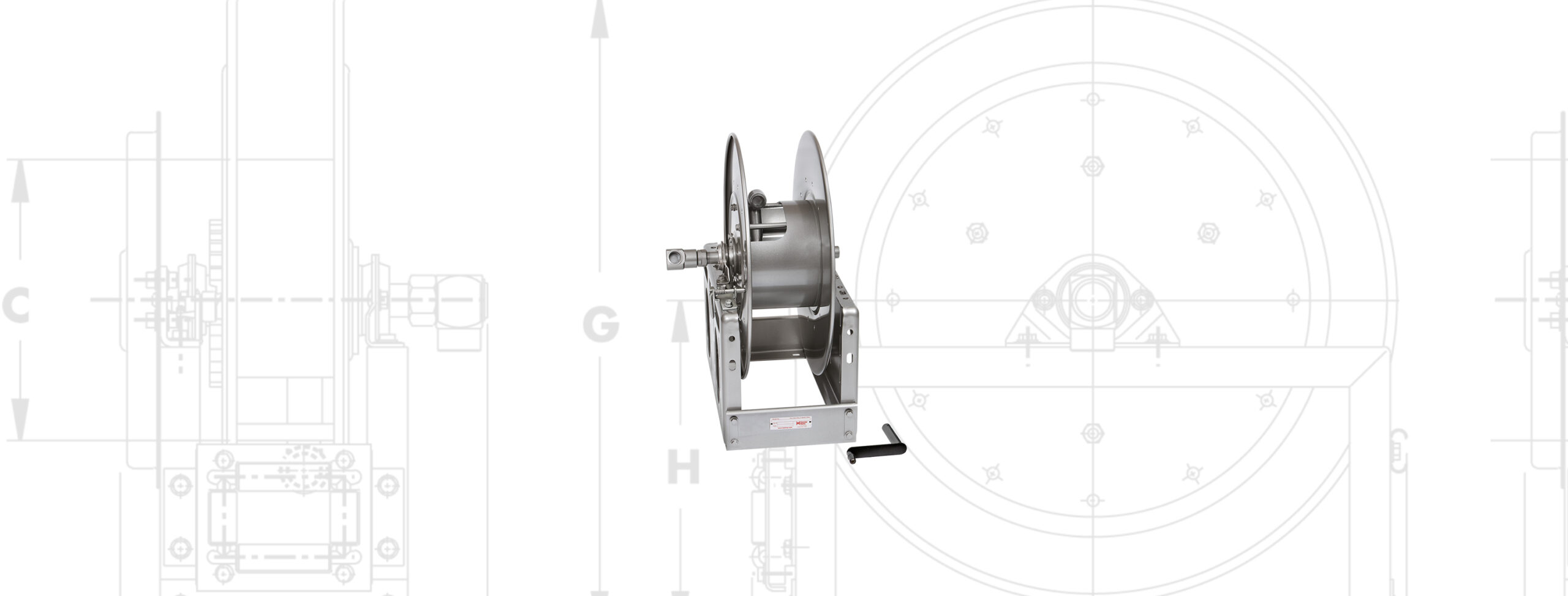

Enrouleur à manivelle Hannay série 3000 pour tuyau de 3/4″ ou 1″, jusqu'à 84 m, 138 bar de série et 276 bar sur demande, avec réenroulement au disque ou à la manivelle amovible.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Manuel |
| Utilisation | Eau, Fuel / hydrocarbures |
| Ø tuyau | 3/4″ – DN 19, 1″ – DN 25 |
| Pression | 138 bars, 276 bars |
| Plage de longueur | De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Matériau | Acier peint, Inox 304 |
| Type de fixation | Au sol, Mobile sur chariot, Mural fixe |
La série 3000 est l’enrouleur à manivelle économique de Hannay pour les grandes longueurs en gros diamètre : un tuyau simple de 3/4″ ou 1″, jusqu’à 84 m. Elle ne se motorise pas, et c’est un parti pris assumé qui explique à la fois son prix de revient et sa capacité, supérieure à celle des séries motorisables de même diamètre.
Voir aussi les pages enrouleurs pour hydrocarbures et enrouleurs pour l’eau.
Les deux séries acceptent les mêmes tuyaux, 3/4″ et 1″, aux mêmes pressions, avec les mêmes raccords en 1″ NPT. La comparaison porte donc ailleurs, et trois écarts la tranchent.
La motorisation d’abord. La série 4000 se commande à la manivelle ou avec un moteur électrique, hydraulique ou pneumatique. La 3000 est exclusivement manuelle : le constructeur l’indique explicitement, et aucune motorisation ne peut être ajoutée par la suite.
La capacité ensuite, et elle joue en faveur de la 3000 : 84 m en 3/4″ contre 61 m sur la 4000, 53 m en 1″ contre 30 m. Renoncer à la transmission motorisée libère du volume de bobine.
La résistance à la corrosion enfin. La 3000 propose un raccord tournant en aluminium ou en inox, une colonne et un moyeu en inox, et une finition offshore ou marine sur consultation. Sur un quai, une plateforme ou un site chimique, ces options font la différence entre un enrouleur qui tient et un enrouleur qu’on remplace.
Le réenroulement au disque mérite un mot : l’opérateur fait tourner le flasque à la main, sans manivelle. C’est plus lent, mais rien ne dépasse du gabarit, rien ne se démonte ni ne se perd, et l’encombrement hors-tout diminue d’environ 127 mm par rapport à la version à manivelle.
Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.
Le circuit de fluide est en acier de série : raccord tournant d’entrée, colonne de sortie et moyeu. Le verrou à broche à ressort bloque le tambour en position. Les galets de guidage et leurs consoles sont des accessoires dont la position doit être précisée à la commande.
La manivelle amovible demande environ 90 mm de dégagement pour être retirée : ce dégagement doit être prévu à l’implantation, sous peine de devoir démonter l’enrouleur pour accéder à la poignée. Un chariot de manutention en aluminium, référence 4300-AL, peut être monté pour rendre l’ensemble mobile.
Un connecteur flexible doit être interposé entre la tuyauterie d’alimentation et le raccord tournant d’entrée, faute de quoi la garantie du raccord tournant tombe. Garantie constructeur trois ans à compter de l’expédition.

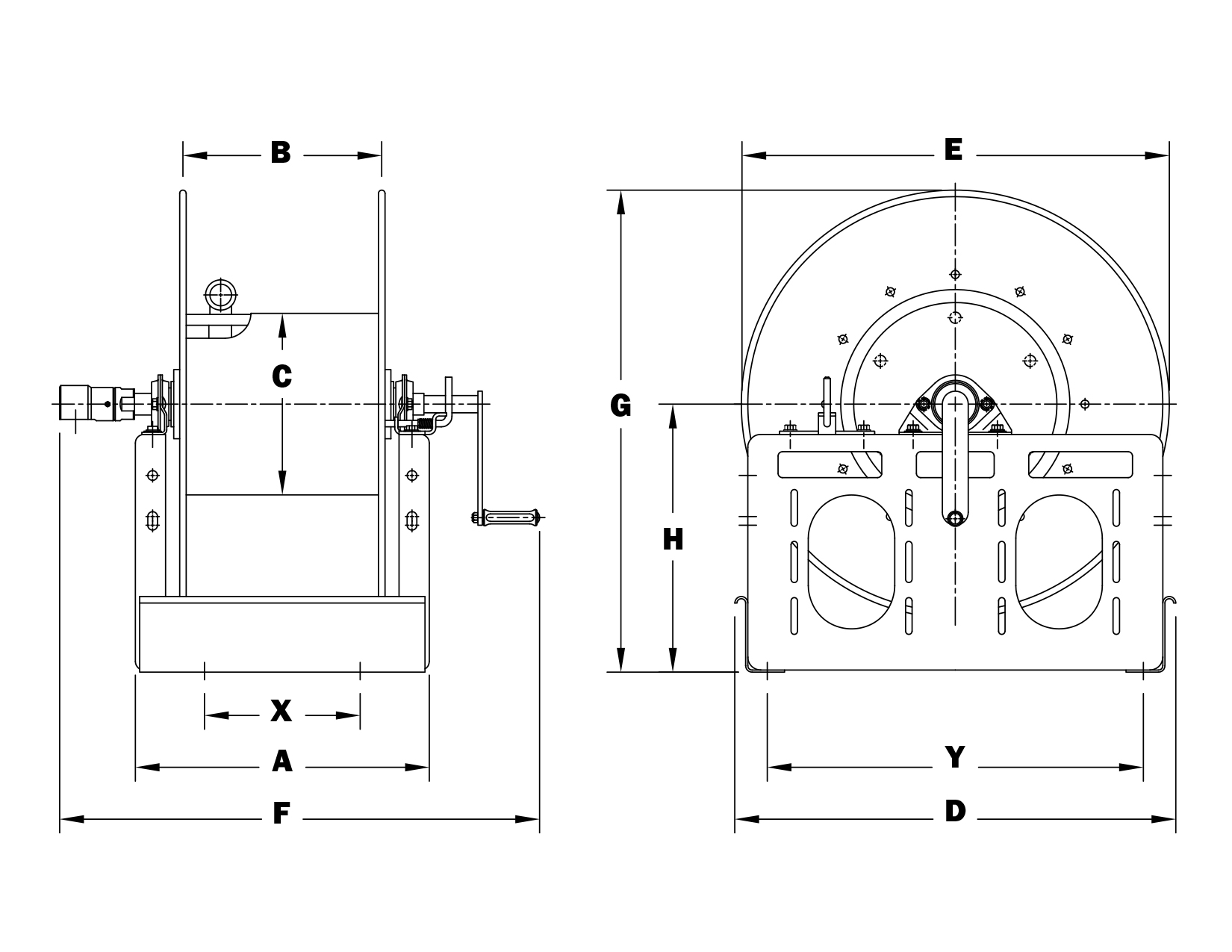

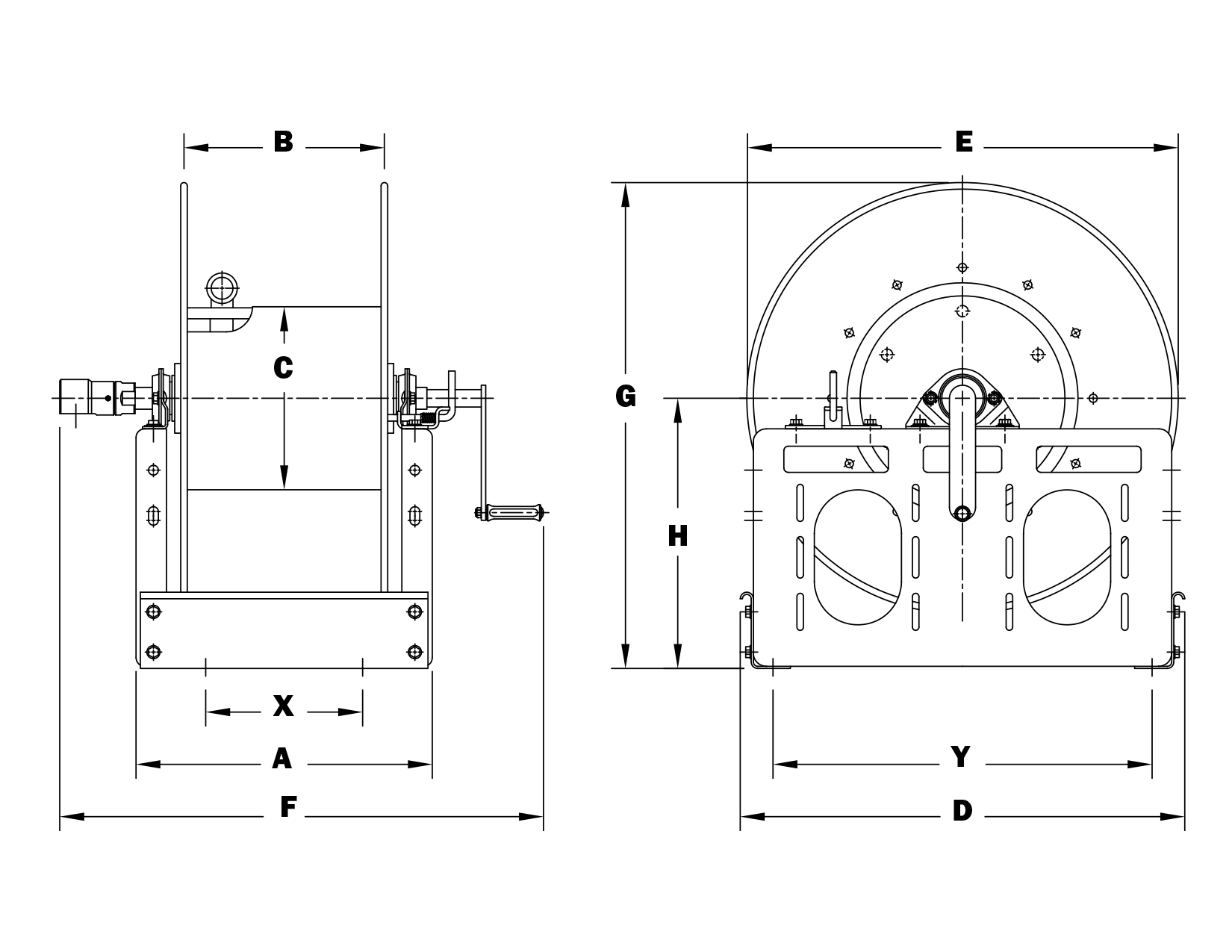

| Référence | Capacité en 3/4″ | Capacité en 1″ |
|---|---|---|
| 3016-25-26-10.5 | 30 m | 23 m |
| 3020-25-26-10.5 | 46 m | 30 m |
| 3024-25-26-10.5 | 61 m | 38 m |
| 3028-25-26-10.5 | 84 m | 53 m |

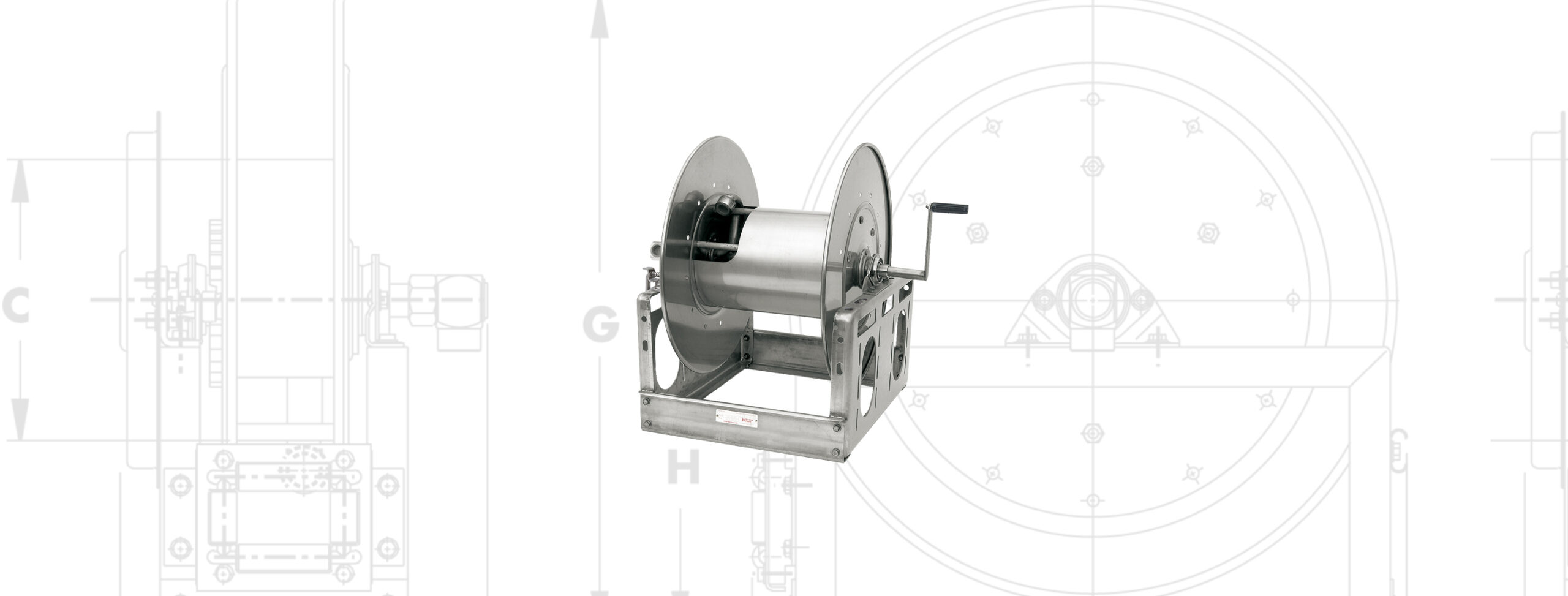

Hannay produit cette famille en inox 304 sous la référence SS3000. Ce n’est pas un revêtement mais une construction : châssis, flasques, tambour et pièces internes sont en inox 304, et l’enrouleur ne reçoit aucune peinture. C’est précisément l’absence de peinture qui compte en agroalimentaire, en laiterie, en cosmétique et en pharmacie — une peinture s’écaille, et un éclat de peinture dans un produit est un incident qualité.
Les capacités en tuyau rond sont identiques à celles de la version acier et la pression tombe de 138 bar à 69 bar. Mais la version inox apporte une possibilité que l’acier n’a pas : elle accepte le tuyau plat de 1″, de section 1/2 × 1″3/4 une fois aplati, avec des capacités sans commune mesure — 61 m sur la plus petite taille et jusqu’à 168 m sur la plus grande.
La raison est géométrique : un tuyau plat enroulé occupe une fraction du volume d’un tuyau rond de même diamètre intérieur. Sur un poste de lavage ou de transfert où le tuyau n’a pas à rester rond au repos, c’est le moyen le plus efficace de gagner de la portée sans agrandir l’enrouleur.
| Référence | Rond 3/4″ | Rond 1″ | Plat 1″ |
|---|---|---|---|
| SS3016-25-26-10.5 | 30 m | 23 m | 61 m |
| SS3020-25-26-10.5 | 46 m | 30 m | 91 m |
| SS3024-25-26-10.5 | 61 m | 38 m | 122 m |
| SS3028-25-26-10.5 | 84 m | 53 m | 168 m |
Comme la version acier, la SS3000 est exclusivement manuelle au catalogue, au disque ou à la manivelle amovible ; une version motorisée pour tuyau de 1″ existe sur consultation.
Trois finitions sont proposées : brut de laminage, gris mat lisse, livré de série ; satiné, brossé et non réfléchissant ; et poli, brillant et réfléchissant. Le choix se fait sur l’exigence de nettoyabilité et sur l’aspect attendu, la finition polie étant la plus facile à essuyer et la plus coûteuse.
Deux préparations doivent être demandées explicitement à la commande, faute de quoi elles ne sont pas exécutées. La préparation eau potable : le moyeu est nettoyé et le raccord tournant reçoit un lubrifiant de qualité alimentaire. Et la préparation distribution de carburant, qui commande le choix des joints du raccord tournant. Aucune des deux ne se rattrape après livraison.
