Pourquoi un enrouleur de curage n’est pas un enrouleur d’eau

Un tuyau haute pression enroulé ne se comporte pas comme un tuyau ordinaire : sous pression, il se dilate. Chaque spire pousse sur la suivante et l’ensemble exerce un effort d’écrasement considérable sur le tambour, d’autant plus fort que le tuyau est long et la pression élevée. C’est la raison pour laquelle Hannay décrit explicitement le tambour et le châssis de cette série comme dimensionnés pour contrôler la dilatation du tuyau.

La conséquence pratique est qu’on ne monte pas un tuyau de jetting sur un enrouleur d’eau standard, même si le raccord tournant accepte la pression. Ce n’est pas le circuit qui cède, c’est la mécanique : le tambour se déforme, les flasques s’écartent et le tuyau finit par se coincer entre le tambour et le flasque. Le surcoût d’un enrouleur renforcé est le prix de cette contrainte, pas une option de confort.

Chaîne ou prise directe : ce que change le HDD6200

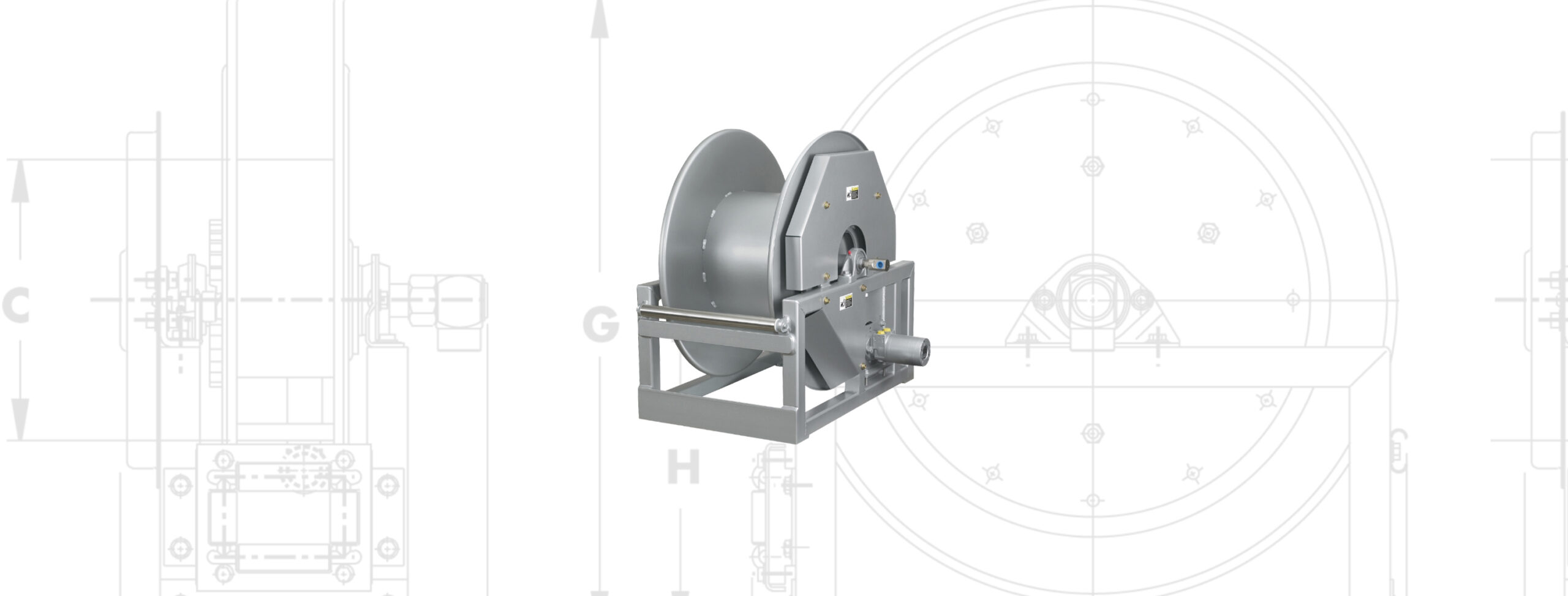

La 6200 standard est entraînée par une chaîne n° 50 sous carter intégral. C’est robuste et éprouvé, mais une chaîne se tend, s’use et se lubrifie — sur un camion de curage qui travaille en ambiance chargée, c’est un poste d’entretien récurrent.

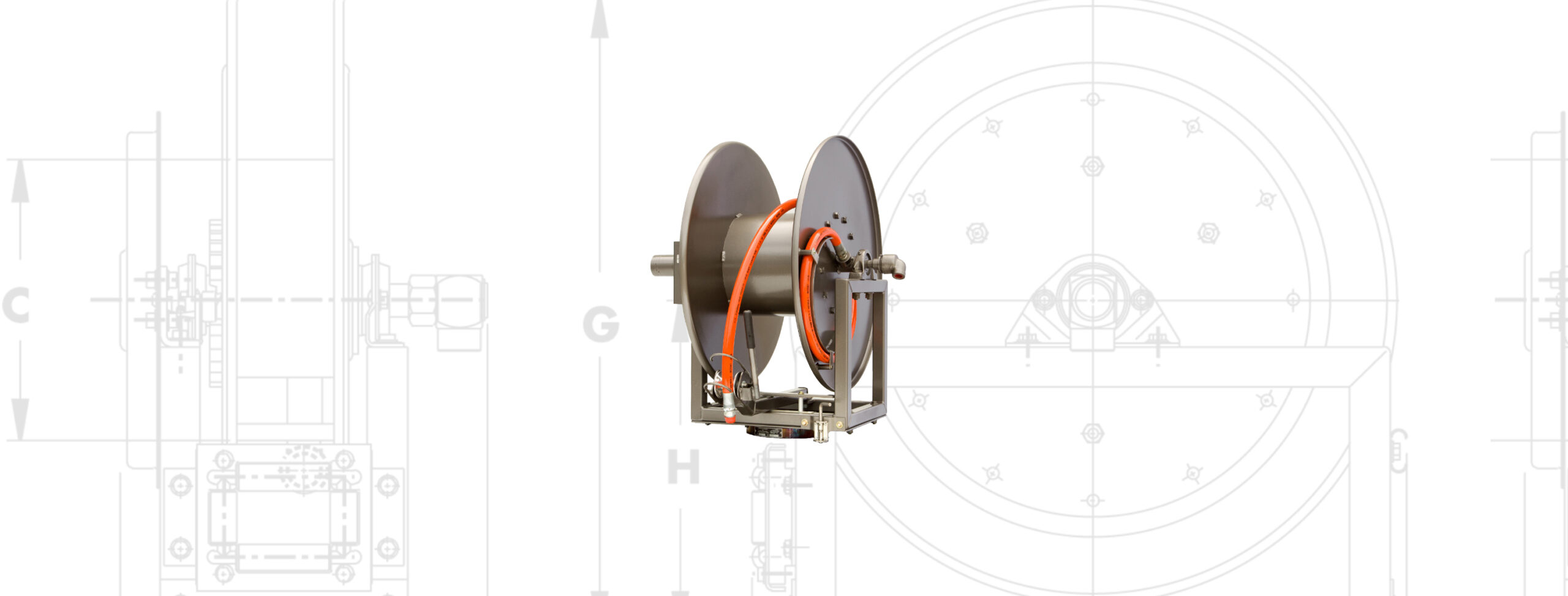

Le HDD6200 supprime la chaîne : le moteur hydraulique entraîne le tambour en prise directe. Il n’y a plus ni tension à contrôler, ni pignon à remplacer, ni carter à ouvrir. Sur un matériel qui tourne tous les jours, c’est l’argument principal.

Le HDD6200 apporte une seconde particularité, moins visible mais très concrète : le raccordement du tuyau se fait à l’extérieur du tambour. Il devient donc possible de resserrer ou de refaire le raccord sans dérouler l’intégralité du tuyau — sur 274 m, l’économie de temps est considérable, et c’est exactement l’opération qu’on repousse quand elle oblige à tout dérouler.

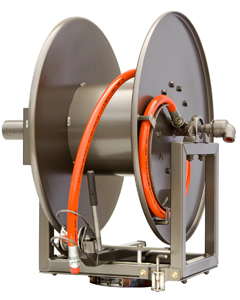

Trois options complètent utilement cette variante : un bras de guidage pivotant avec galet et poignée d’opérateur, qui permet de diriger la sortie du tuyau ; une base pivotante à roulement à billes ; et un verrou à broche renforcé dans la base, qui bloque l’orientation en plusieurs positions. Ensemble, ils donnent un enrouleur orientable dont la sortie de tuyau est pilotée depuis le poste de travail.

Les enrouleurs Hannay sont fabriqués à la commande dans l’État de New York et importés par GEDO ; l’acheminement et les formalités douanières sont chiffrés au devis, au même titre que le matériel.

Construction

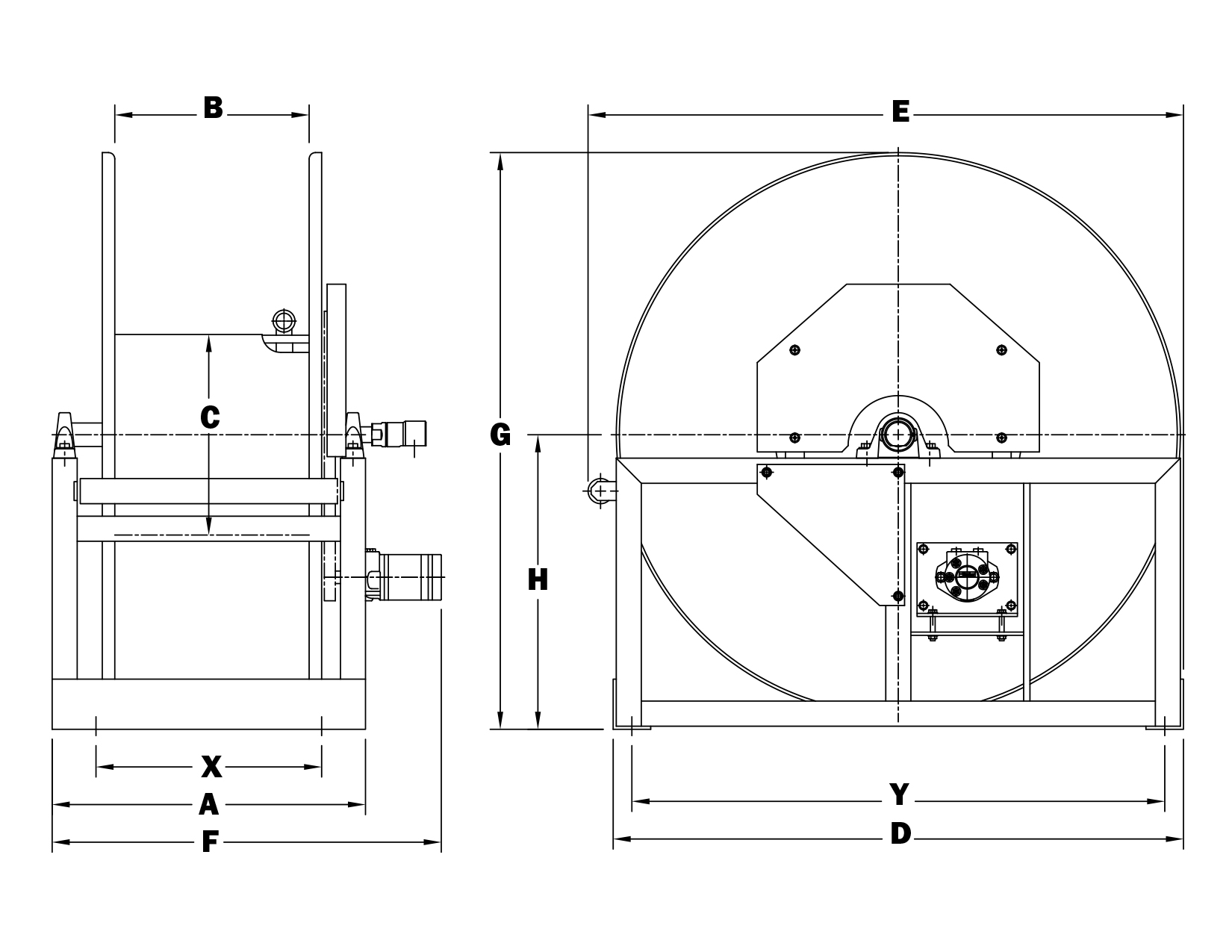

Le tambour et le châssis sont renforcés pour reprendre l’effort de dilatation du tuyau. La 6200 standard reçoit un galet d’assemblage A en façade de châssis et un carter de chaîne intégral de série. Le raccord tournant est en 1″ NPT femelle ; une version à garniture réglable est disponible sur la variante en prise directe.

Les moteurs hydrauliques ne sont pas livrés avec distributeur, qui reste à prévoir sur le circuit de l’engin. Un connecteur flexible doit être interposé entre la tuyauterie d’alimentation et le raccord tournant d’entrée.

Références et capacités

Variante en prise directe hydraulique :
