Intensité enroulée, intensité déroulée : la donnée qui commande le dimensionnement

Un câble enroulé sur son tambour dissipe mal la chaleur qu’il produit, et son intensité admissible chute d’environ la moitié. Le tableau ci-dessous donne les deux valeurs pour chaque section : un 3G1,5 accepte 18 A déroulé mais 10 A enroulé, un 3G10 monte à 59 A déroulé contre 31 A enroulé.

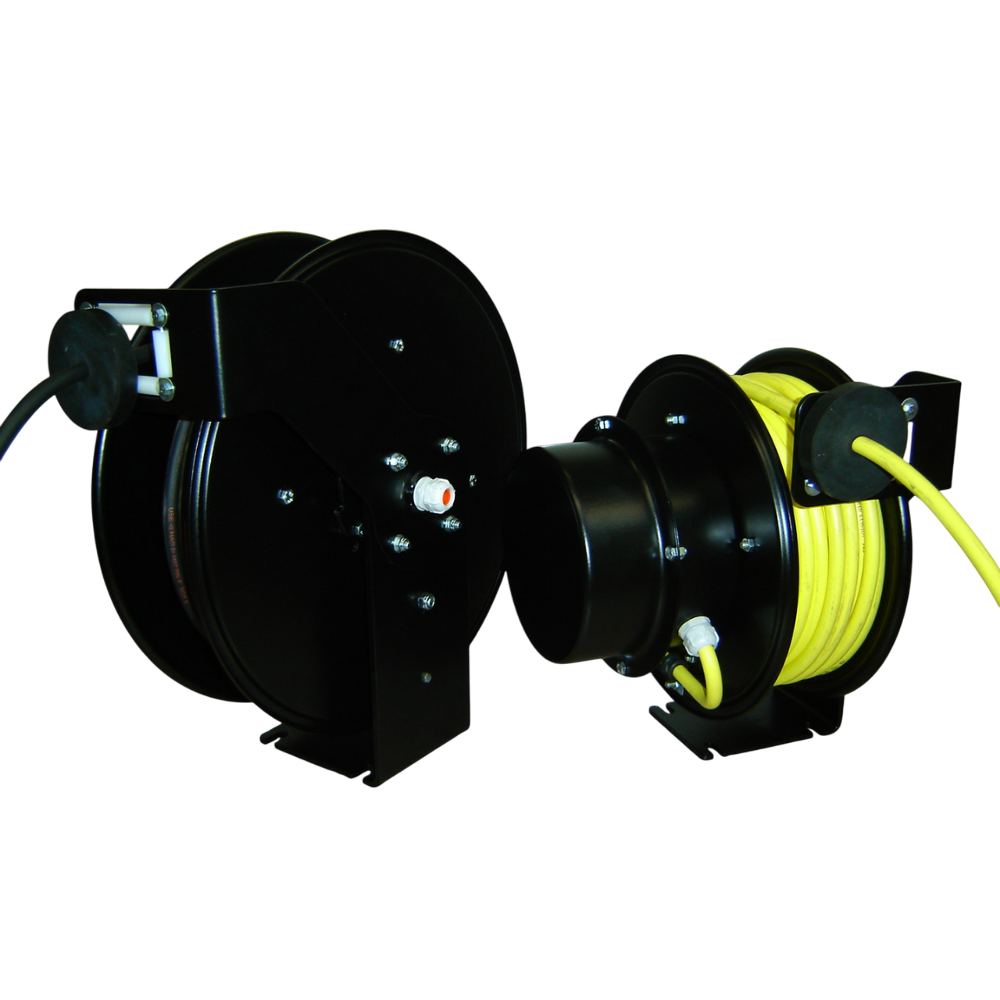

La règle qui en découle est simple et souvent négligée : si l’outil ou la machine alimentée fonctionne câble partiellement enroulé — ce qui est le cas courant en poste fixe — c’est la colonne « enroulé » qui doit servir au calcul. Le tambour ouvert de la série MD E joue précisément en faveur de cette contrainte : il ventile les spires là où un carter fermé retient la chaleur.

Fixe ou orientable : quelle embase choisir

Le choix ne porte pas sur les performances — les capacités d’enroulement sont identiques — mais sur la trajectoire du câble.

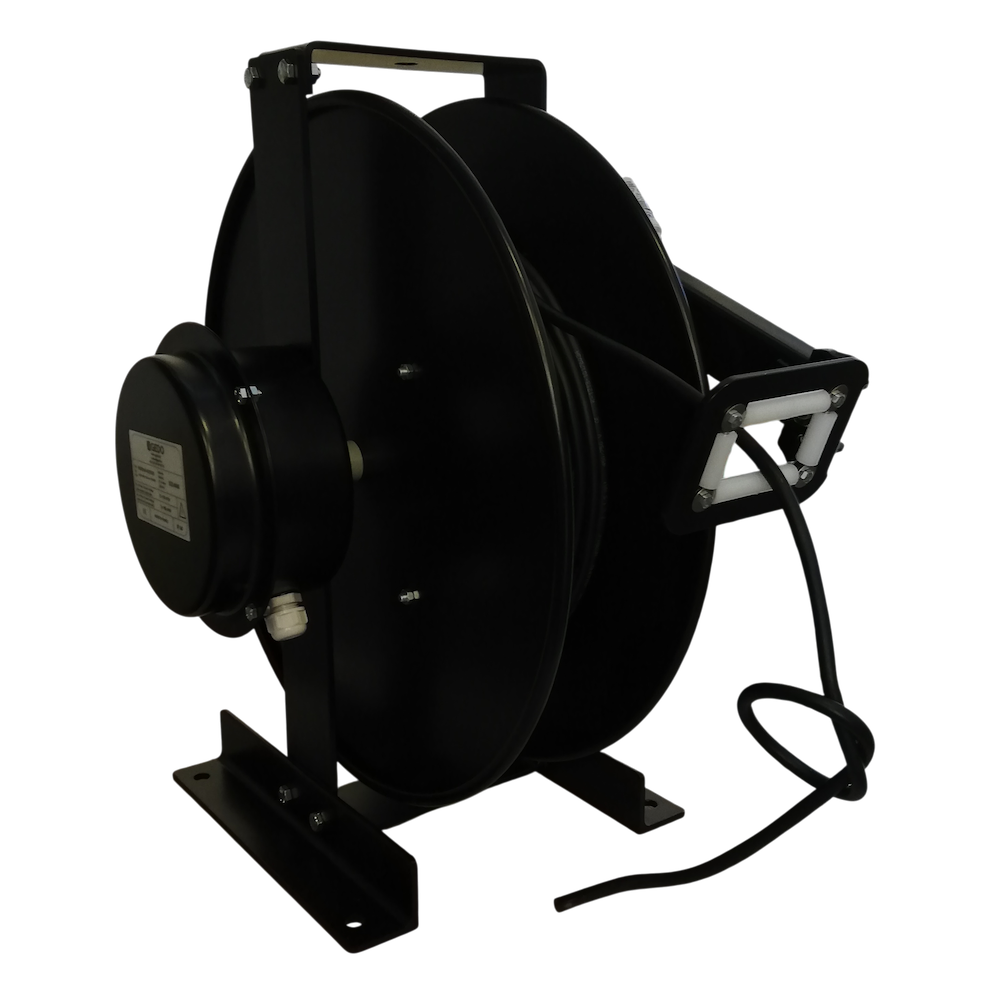

L’embase fixe se commande en précisant l’une des cinq positions P1 à P5, qui déterminent l’axe de sortie du câble. Elle convient à un poste où la direction de tirage ne varie pas : la sortie à galets travaille toujours dans le même axe, l’usure est minimale.

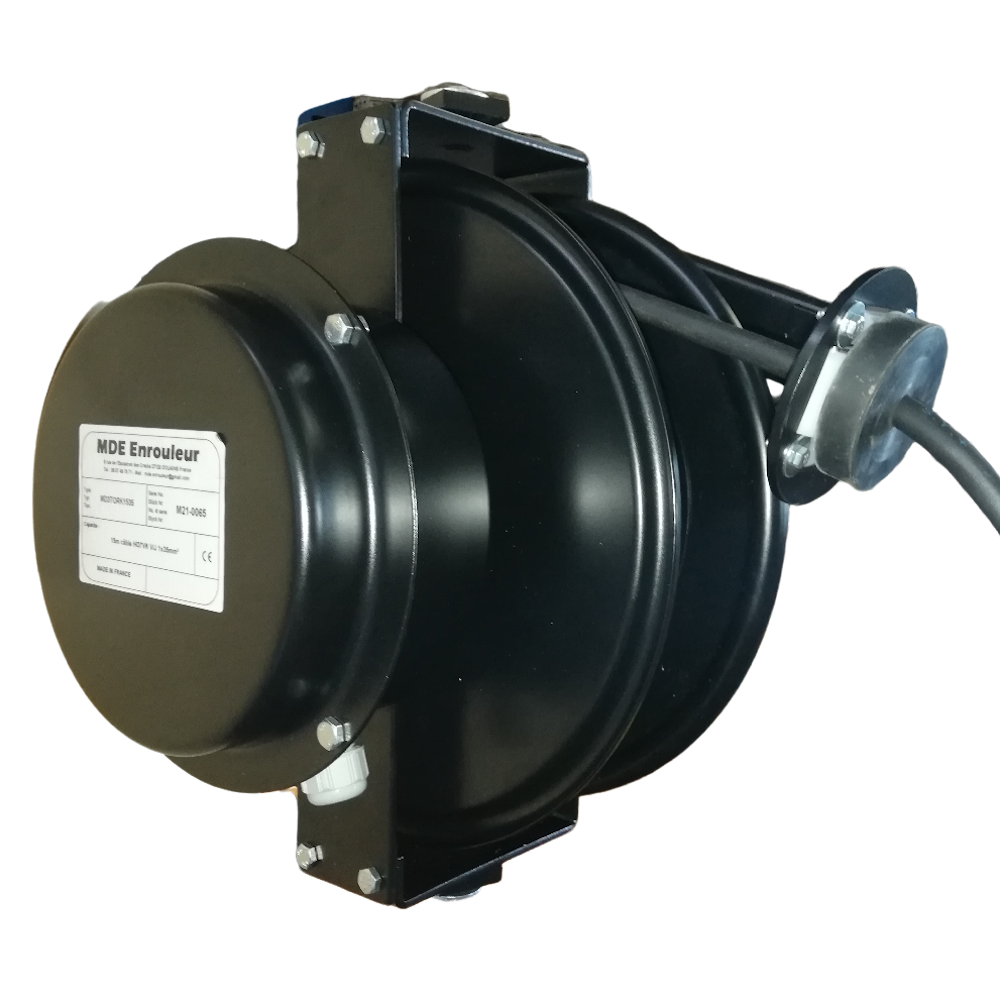

L’embase orientable laisse l’enrouleur pivoter pour suivre l’opérateur. Elle s’impose dès que le câble est tiré sous des angles variables, car elle évite l’effort latéral sur les galets et la torsion du câble. C’est le choix des ateliers de maintenance et des postes où la zone de travail est large.

Deuxième arbitrage, indépendant du premier : le cliquet de retenue. Les modèles E2 et E3, qui offrent les plus grandes capacités du tableau, en sont équipés d’office et sont donc réservés à un usage manuel. Sur un engin mobile, le cliquet bloquerait le câble en cours de déplacement : il faut alors rester sur les modèles sans cliquet.

La version compacte à platine

Une troisième déclinaison existe, montée sur platine et désignée par le suffixe MP. Elle répond aux implantations où l’encombrement compte plus que la capacité : platine réduite, quatre positions de montage F2, F3, F5 et F6.

Ce que la platine coûte doit être connu avant de la retenir. La déclinaison ne reprend que trois modèles au lieu de huit, son collecteur s’arrête à 4 mm² là où la série complète monte à 10, et ses capacités sont légèrement inférieures — un MD3 E tient 14 m en 3G1,5, sa version MP en tient 10. En contrepartie, elle se pose sur un support étroit là où l’embase standard demande une surface de fixation plus large.

Longueurs maximales en mètres. Cotes de la platine : tambour de 300 mm pour le MD3 E MP, 400 mm pour les deux MD4, avec quatre trous de fixation de 9 ou 11 mm.

Capacités d’enroulement en câble H07RNF

Longueurs maximales en mètres. Les modèles E2 et E3 sont destinés à une utilisation manuelle et reçoivent systématiquement un cliquet de retenue.

Dimensions

Cotes en millimètres.

Collecteurs disponibles

B désigne le nombre de bagues de puissance, T le conducteur de terre.
