Enrouleur de câble électrique à bride GEPRO série MD EB, embarqué sur engin mobile en ramasse-câble. Quatre modèles pour câbles Semoflex 12G et 18G, avec des capacités distinctes en course verticale et horizont…
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Type de fixation | Sur bride |
| Nombre de conducteurs | 12G, 18G |
| Section | 1,5 mm², 2,5 mm² |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |
| Type de câble | H05 RN-F, H05 V-F, H05 VV-F, H07 RN-F |

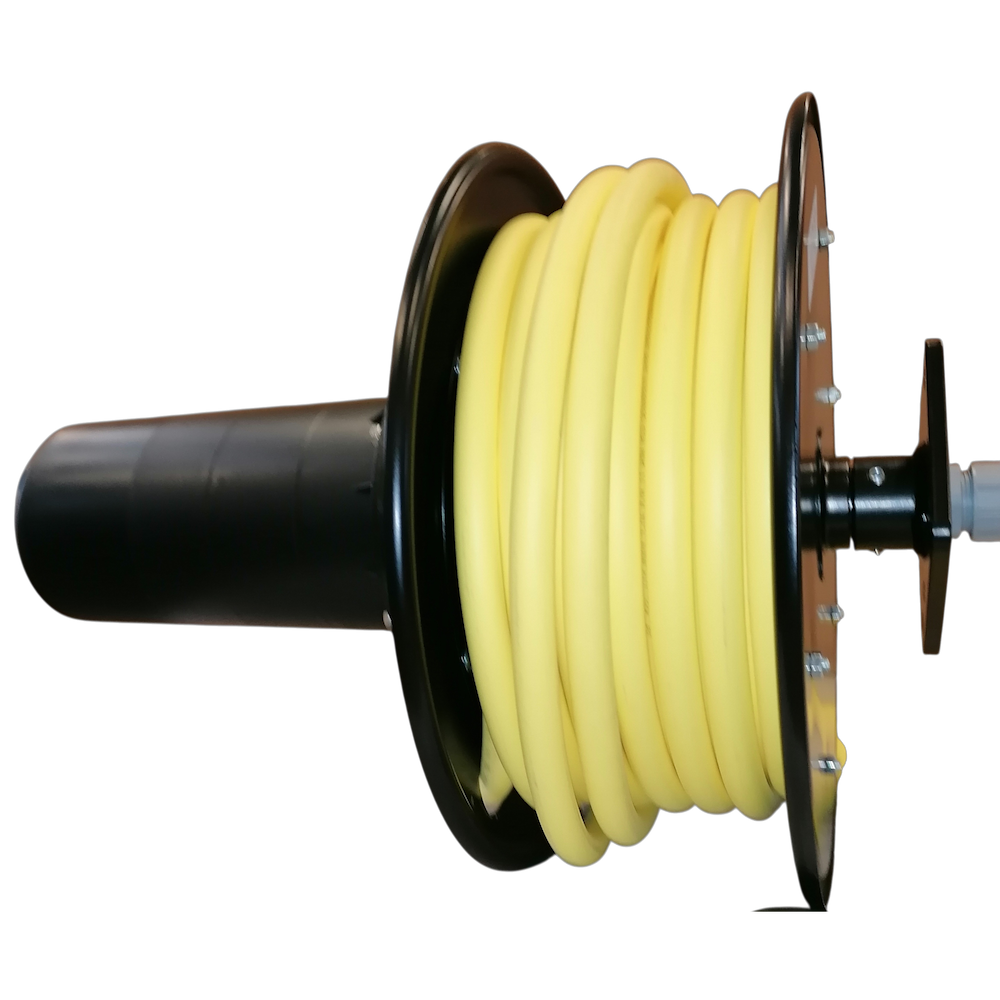

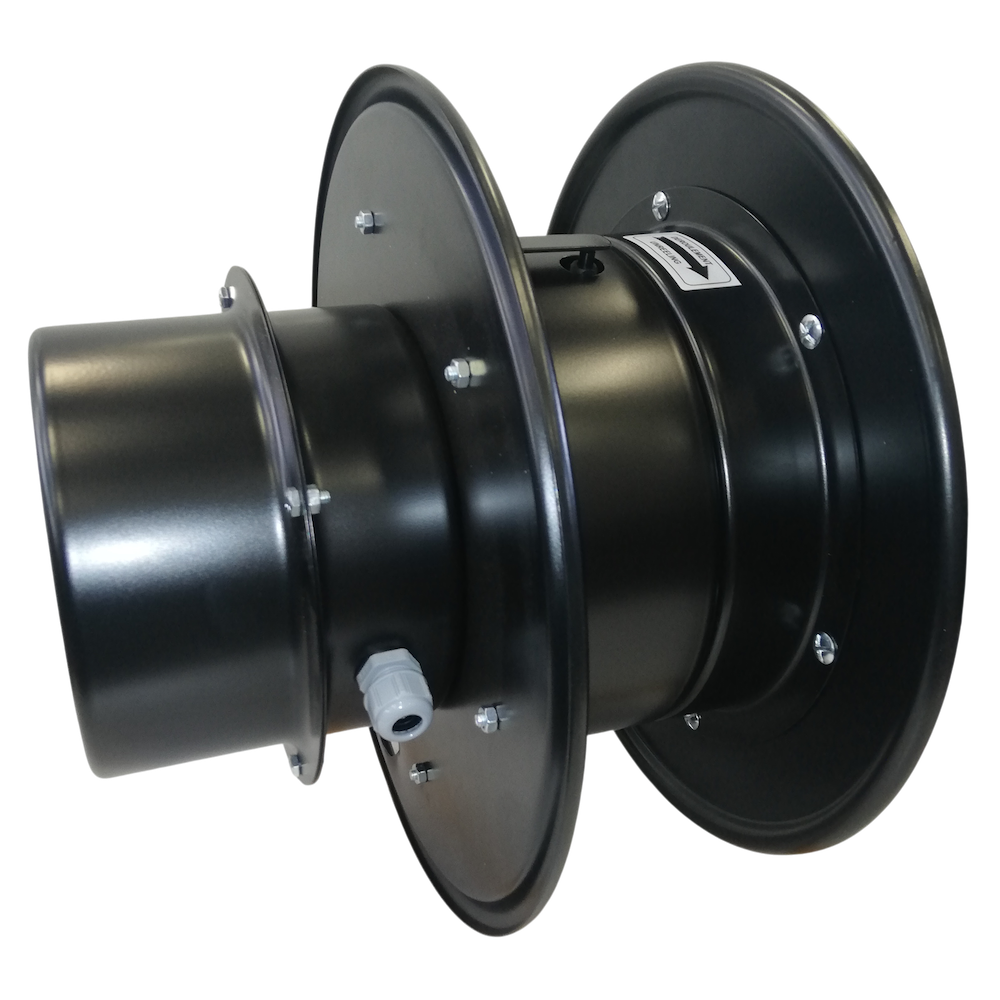

La série MD EB est l’enrouleur de câble électrique à bride de la gamme GEPRO, conçu pour être embarqué sur l’engin mobile et fonctionner en ramasse-câble. Quatre modèles, de MD4 EB à MD5 EBTR, reçoivent des câbles Semoflex de 12 à 18 conducteurs. Conçu et assemblé en France. Le câble est défini au projet : le H07 RN-F est la fourniture standard, et tout autre câble souple d’alimentation est possible sous validation du constructeur. La compatibilité dépend du diamètre extérieur, du rayon de courbure, de la vitesse d’enroulement, de l’intensité et du cycle d’utilisation.
C’est la particularité de cette série, et elle précède le choix du modèle : les capacités ne sont pas les mêmes selon le sens dans lequel le câble travaille. Un MD5 EB tient 18 m en course verticale contre 21 m en horizontale pour un même 12G1,5, et l’écart se creuse en 12G2,5 — 16 m contre 21.
La raison est mécanique. En course verticale, le ressort doit soutenir en permanence le poids de la portion de câble pendante, ce qui consomme une partie de son couple utile. En course horizontale, le câble repose au sol et le ressort n’a plus qu’à le rappeler : le même appareil accepte davantage de longueur.
Deuxième conséquence, plus importante encore : les modèles EBDR et EBTR n’existent qu’en course horizontale. Ce sont les deux modèles les plus capacitaires de la série, avec 30 m sur l’EBDR en 12G1,5. Si l’application impose une course verticale, ils sont hors de question et le plafond retombe à 20 m sur le MD5 EB.
Préciser le sens de la course dès la consultation évite donc de retenir un modèle qui ne convient pas.
La fixation par bride répond à une contrainte que l’embase ne couvre pas : l’enrouleur est monté sur l’engin qui se déplace, pas sur un mur ou un sol fixe. Il enroule et déroule au rythme du déplacement de la machine, en ramasse-câble, l’autre extrémité du câble restant ancrée au point d’alimentation.
Le raccordement se fait en bout de course ou à mi-course selon l’implantation. À mi-course, la machine peut s’éloigner dans les deux sens depuis son point d’ancrage, ce qui divise par deux la longueur de câble nécessaire pour une même zone couverte — un arbitrage à faire avant de dimensionner.
| Modèle | 12G1,5 | 12G2,5 | 18G1,5 | 18G2,5 |
|---|---|---|---|---|
| MD4 EB | 11 | 8 | 11 | 8 |
| MD5 EB | 18 | 16 | 20 | 16 |
Longueurs maximales en mètres. Les modèles EBDR et EBTR ne sont pas proposés en course verticale.
| Modèle | 12G1,5 | 12G2,5 | 18G1,5 | 18G2,5 |
|---|---|---|---|---|
| MD4 EB | 12 | 10 | 12 | 10 |
| MD5 EB | 21 | 21 | 21 | 21 |
| MD5 EBDR | 30 | 30 | − | − |
| MD5 EBTR | 28 | 26 | − | − |
Longueurs maximales en mètres.
| Câble | Enroulé | Déroulé |
|---|---|---|
| 12G1,5 et 18G1,5 | 10 A | 18 A |
| 12G2,5 et 18G2,5 | 15 A | 24 A |
Comme sur toute la gamme, l’intensité chute d’environ la moitié lorsque le câble reste enroulé. Sur un ramasse-câble, la machine travaille par définition à des longueurs déroulées variables : retenir la valeur enroulée est la seule approche sûre.
| Modèle | A | B | C | D |
|---|---|---|---|---|
| MD4 EB | 59 | 155 | 250 | 400 |
| MD5 EB | 59 | 155 | 300 | 500 |
| MD5 EBTR | 59 | 210 | 300 | 500 |
Cotes en millimètres. L’EBTR conserve le tambour de 500 mm du MD5 EB et gagne 55 mm en largeur.
| Section | Intensité | 11B+T | 17B+T |
|---|---|---|---|
| 1,5 mm² | 25 A | 245 x 200 | 325 x 200 |
| 2,5 mm² | 25 A | 245 x 200 | 325 x 200 |
Encombrement du collecteur en millimètres. B désigne le nombre de bagues de puissance, T le conducteur de terre : le 17B+T est nécessaire aux câbles à 18 conducteurs.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
