Enrouleurs de câble motorisés pour tunneliers et engins souterrains, 500 m de câble en standard, jusqu'à 800 A et 43,2 kV, IP55.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Motorisé |
| Matériau | Acier peint |
| Plage de longueur | Plus de 100 m |
| Zone ATEX | Non |
Un tunnelier avance en permanence, et son alimentation électrique doit le suivre sur toute la longueur du tunnel. Les enrouleurs Orion et Hydra sont conçus pour cette contrainte : embarquer plusieurs centaines de mètres de câble haute tension sur un train suiveur, dérouler au rythme de l’avancement, et réenrouler lors des reculs et des reprises. On les trouve sur les tunneliers de génie civil et de mine, les machines à attaque ponctuelle, les jumbos de foration et les plateformes de service.
| Longueur enroulable | 500 m en standard, davantage sur demande |
|---|---|
| Intensité | jusqu’à 800 A |
| Tension | jusqu’à 43,2 kV |
| Collecteur | basse tension 1 kV jusqu’à 800 A — moyenne tension de 3 à 43,2 kV jusqu’à 800 A |
| Indice de protection | IP55 en standard, supérieur sur demande |
| Entraînement | électrique asynchrone 230/400 V 50 Hz IP55, hydraulique, pneumatique ou moteur couple |
Les deux enrouleurs répondent au même besoin et se distinguent par leur encombrement, dans un environnement où chaque centimètre du train suiveur est disputé.

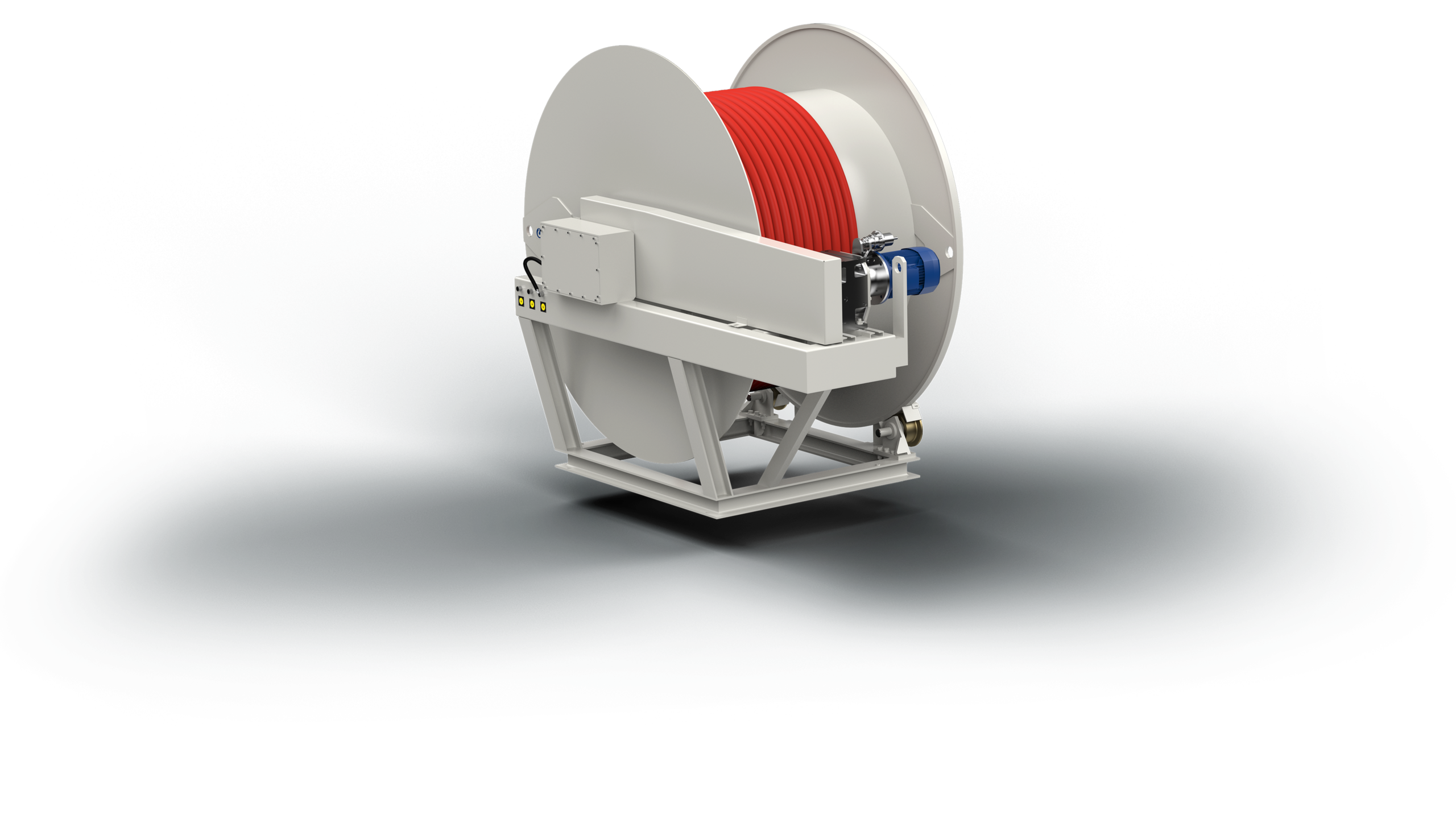

L’Orion est équipé d’un dispositif de trancannage qui range le câble en couches régulières, ce qui lui permet d’embarquer jusqu’à 500 m. Son collecteur peut être interne, pour réduire l’encombrement d’ensemble, ou externe, pour rendre la maintenance accessible sans démontage. Ce choix mérite d’être arbitré tôt : en tunnel, l’accès à un collecteur interne pour un remplacement de balais peut immobiliser l’avancement.

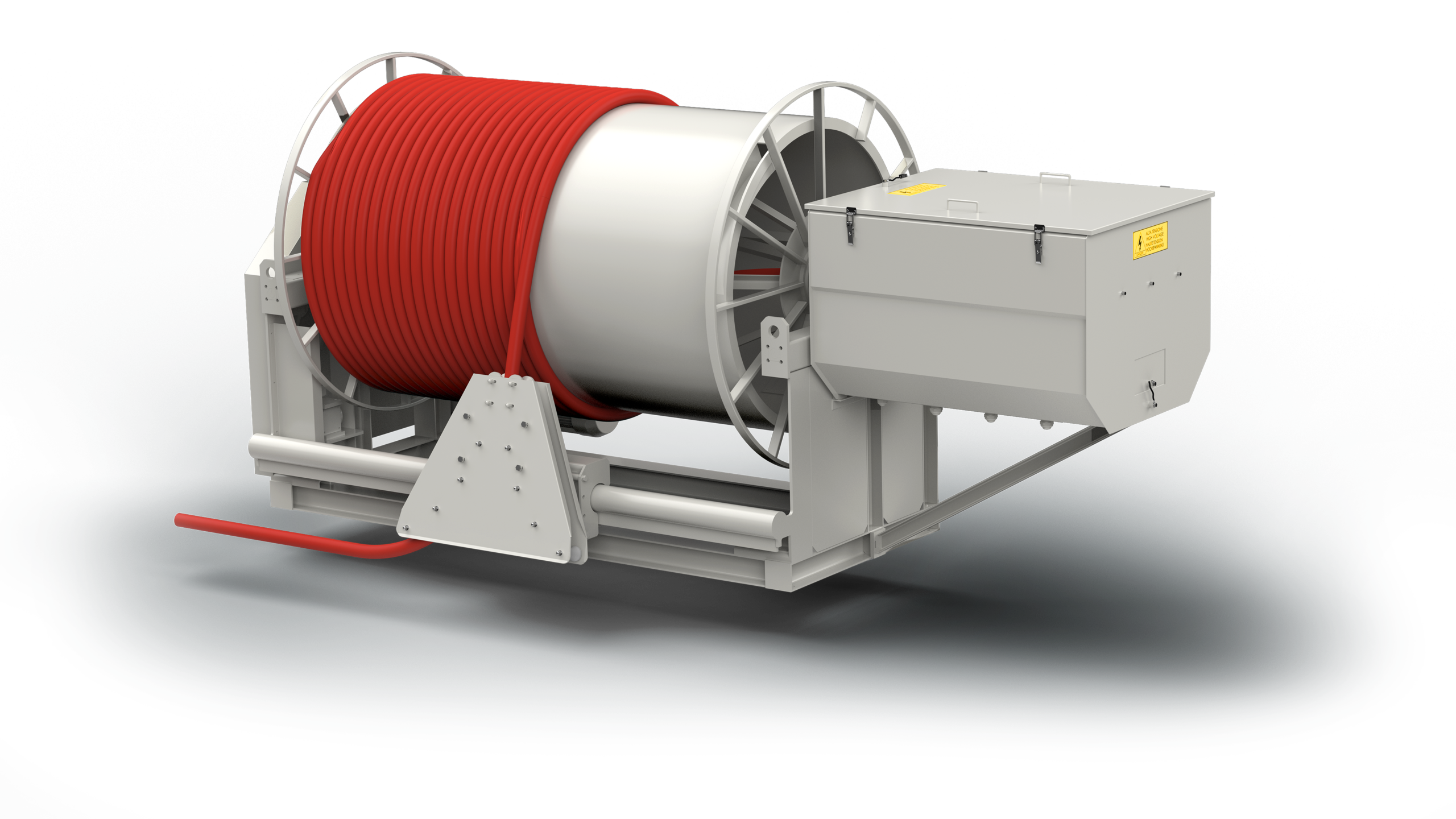

L’Hydra est la réponse aux espaces très contraints. Ses flasques sont plus minces, son collecteur toujours interne, son moteur reporté latéralement et son châssis de forme spécifique : chaque disposition vise à convertir le volume disponible en longueur de câble. À encombrement donné, il embarque plus que l’Orion ; à encombrement libre, l’Orion offre plus de souplesse de maintenance.
Un enrouleur motorisé chargé de plusieurs centaines de mètres de câble haute tension représente une masse considérable en tension permanente. Un groupe de freinage spécifique bloque le tambour lorsque la machine est à l’arrêt, et un interrupteur de fin de course à quatre positions surveille les butées d’enroulement et de déroulement. Ce sont les deux organes qui font la différence entre un enrouleur de production et un enrouleur d’atelier.
Le réducteur est en carter fonte haute résistance, avec des engrenages cémentés. Les tambours sont fabriqués en tôle d’acier emboutie, dimensionnés pour les longueurs de câble propres à cette application.
Pour les exploitations où la présence de méthane est possible, les collecteurs de la gamme STAR sont proposés en exécution certifiée pour le groupe I, catégorie M2, en classe de température 150 °C, jusqu’à 1 000 V et 800 A en basse tension et jusqu’à 24 kV en moyenne tension. Cette certification porte sur le collecteur ; l’enrouleur complet fait l’objet d’une étude et d’un dossier propres à chaque installation.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
