La série AL Black regroupe les enrouleurs de câble électrique à carter en aluminium moulé sous pression, verni aux poudres époxy en finition noire. Deux tailles, l’AL41 compacte et l’AL71 de plus grande capacité, pour des longueurs de 12 à 27 mètres en 3, 4 ou 5 conducteurs.
Ce sont des enrouleurs d’atelier destinés à l’alimentation d’outillage portatif, dans les environnements où un carter technopolymère vieillirait mal : chocs, chaleur rayonnante, exposition prolongée.
Points clés
- Carter en aluminium moulé sous pression, finition noire aux poudres époxy
- Longueurs de 12 à 27 mètres
- Sections de 1,5 et 2,5 mm², de 3 à 5 conducteurs
- Puissances de 1,1 à 3 kW selon la référence et l’état d’enroulement
- Câbles PVC ou caoutchouc selon la référence
- Bouche guide-câble à rouleaux
- Double contact de terre
- Collecteur à bagues laiton, tension d’isolement 2,5 kV
- Température d’utilisation de −5 à +50 °C
AL41 ou AL71 : la capacité

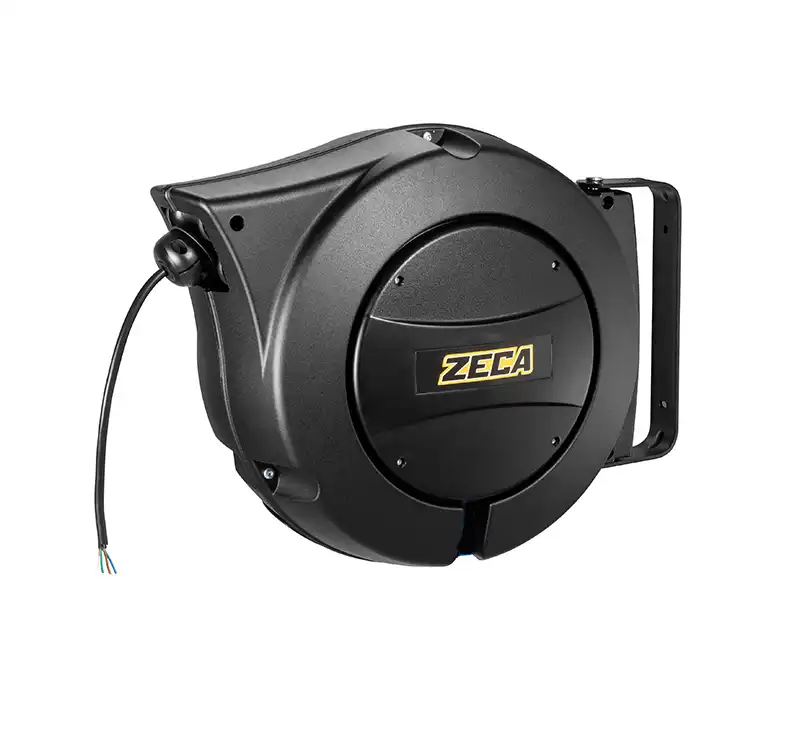

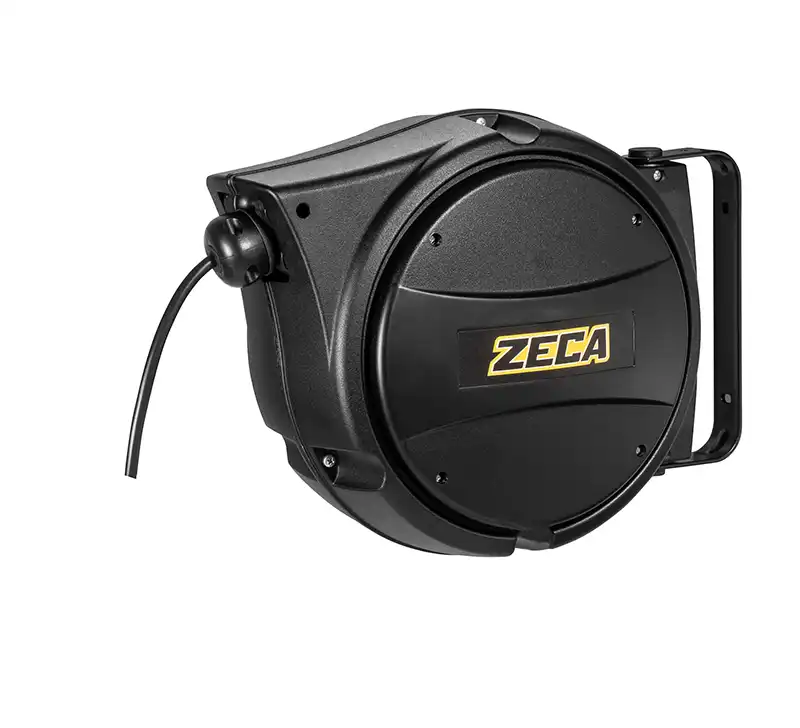

L’AL41 est compacte — 360 × 310 × 185 mm pour 6 kg — et se limite à 15 mètres en 3G2,5. L’AL71 monte à 27 mètres dans un volume de 430 × 390 × 215 mm pour 9 kg, et elle est la seule à proposer les configurations 4 et 5 conducteurs.
Construction
- Carter en aluminium moulé sous pression, vernissage époxy noir
- Bouche guide-câble à rouleaux
- Dispositif d’arrêt à crémaillère, enclenchable tous les 50 cm
- Double contact de terre
- Collecteur à bagues laiton et balais spéciaux à très faible chute de tension, breveté
Deux points d’installation à connaître. Les enrouleurs sont livrés avec le dispositif d’arrêt désenclenché : il se remet en service facilement si l’on souhaite un fonctionnement à cliquet plutôt qu’à tension constante. Et ils sont fournis sans tronçon côté alimentation, contrairement à d’autres séries : le raccordement au réseau est à prévoir.
Options
- AL71-AM70/SR — Safety Return, freinage du réenroulement pour la série AL71
Le Safety Return évite les retours violents si le câble échappe à l’opérateur, et protège le collecteur d’une entrée brutale dans le tambour.
La gamme répond aux normes EN 61242 et EN 60335-1, ainsi qu’aux directives 2014/35/UE, 2006/42/UE et 2011/65/UE.
Deux puissances par référence : laquelle retenir
Chaque référence porte deux valeurs de puissance. La première vaut câble enroulé sur le tambour, la seconde câble entièrement déroulé. L’écart atteint cinquante pour cent : l’AL71/325/B accepte 2,0 kW enroulé et 3,0 kW déroulé.
L’explication est thermique. Enroulées, les spires se chauffent mutuellement et dissipent mal ; déroulé, le câble évacue librement. La valeur à retenir est donc la valeur enroulée dès lors que l’outil s’utilise à proximité de l’enrouleur — ce qui est le cas le plus fréquent en poste fixe, où l’on ne sort que quelques mètres.
PVC ou caoutchouc : ce que le suffixe RNF change
Les références suffixées RNF sont équipées d’un câble caoutchouc, les autres d’un câble PVC. Le choix se lit dans les longueurs autant que dans la matière.
À section et puissance identiques, le caoutchouc coûte de la longueur : l’AL71/315/B embarque 27 mètres en PVC, l’AL71/315/B RNF n’en embarque que 22 en caoutchouc. Le câble caoutchouc a une paroi plus épaisse, donc il occupe davantage de volume sur le tambour.
Ce qu’il apporte en échange justifie souvent le sacrifice : une meilleure tenue à l’abrasion, une souplesse conservée à basse température, et une résistance supérieure aux huiles et aux agressions mécaniques. Sur un poste où le câble est traîné au sol ou exposé aux projections, le caoutchouc dure nettement plus longtemps. En intérieur propre, le PVC suffit et donne cinq mètres de plus.
À noter : les configurations à 4 et 5 conducteurs n’existent qu’en caoutchouc.
Références
| Référence |
Conducteurs |
Longueur |
kW enroulé |
kW déroulé |
Câble |
| AL41/325/15/B |
3G2,5 mm² |
15 m |
1,9 |
2,5 |
PVC |
| AL71/315/B |
3G1,5 mm² |
27 m |
1,1 |
1,8 |
PVC |
| AL71/315/B RNF |
3G1,5 mm² |
22 m |
1,1 |
1,8 |
caoutchouc |
| AL71/325/B |
3G2,5 mm² |
22 m |
2,0 |
3,0 |
PVC |
| AL71/325/B RNF |
3G2,5 mm² |
19 m |
2,0 |
3,0 |
caoutchouc |
| AL71/325/25/B |
3G2,5 mm² |
25 m |
2,0 |
3,0 |
PVC |
| AL71/415/B RNF |
4G1,5 mm² |
18 m |
1,5 |
2,2 |
caoutchouc |
| AL71/425/B RNF |
4G2,5 mm² |
15 m |
2,0 |
3,0 |
caoutchouc |
| AL71/515/B RNF |
5G1,5 mm² |
17 m |
1,5 |
2,2 |
caoutchouc |
| AL71/525/B RNF |
5G2,5 mm² |
12 m |
2,0 |
3,0 |
caoutchouc |
Encombrement : 360 × 310 × 185 mm et 6 kg pour l’AL41, 430 × 390 × 215 mm et 9 kg pour l’AL71.
