| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Technopolymère |
| Type de fixation | Mural fixe, Mural pivotant |
| Nombre de conducteurs | 1x, 2x, 3G, 4G, 5G, 7x, 8x |
| Section | 1 mm², 1,5 mm², 2,5 mm², 6 mm², 16 mm² |
| KW | 0,9 kW, 1 kW, 1,1 kW, 1,2 kW, 1,4 kW, 1,8 kW, 1,9 kW, 2 kW |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |

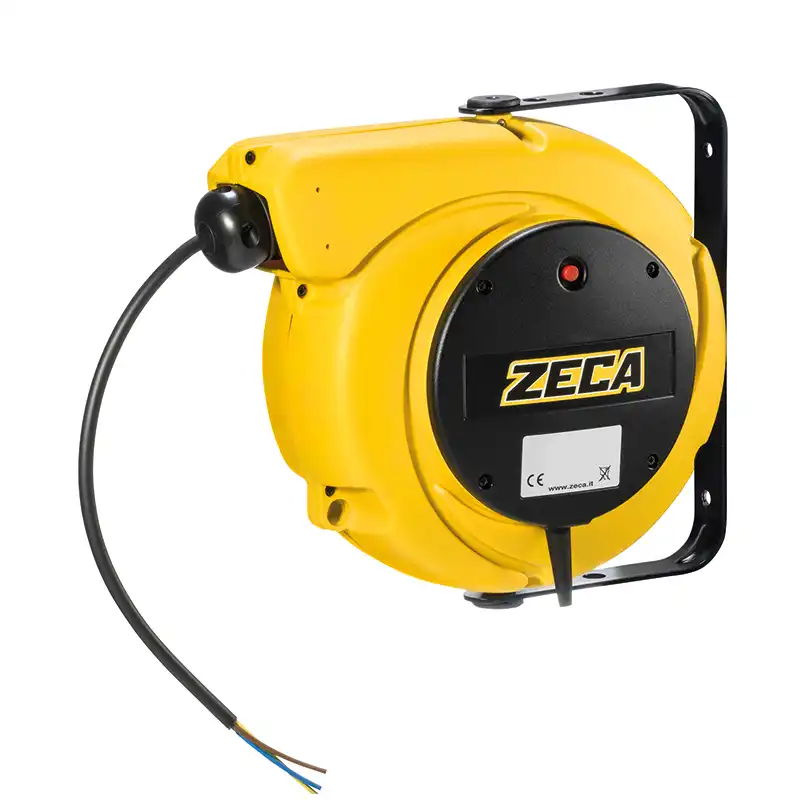

La série 5000 XF est le plus compact des enrouleurs de câble Zeca : 300 × 295 × 155 mm pour 3,5 kg, en plastique antichoc, avec bouche guide-câble à rouleaux et double contact de terre. Elle couvre de 1 à 8 conducteurs sur 7 à 16,5 mètres.
C’est l’enrouleur des postes de travail individuels, des établis et des lignes de montage, là où l’encombrement compte autant que la longueur.
Comme sur la série 4000, la protection thermique intégrée équipe les configurations 2 × et 3G — les alimentations monophasées, celles où l’on branche un outil portatif sans supervision. Un câble enroulé dissipe mal la chaleur, et cette protection coupe avant que l’isolant ne soit atteint.
Elle est absente des configurations 1 ×, 4G, 5G, 7 × et 8 ×. Sur celles-là, la protection en amont doit être dimensionnée câble entièrement enroulé.
Trois versions particulières méritent d’être connues. Le 5831/NT reprend le 5831/XF sans protection thermique, pour les applications en très basse tension jusqu’à 48 V — où la protection thermique n’aurait pas de sens. Les 5831/IP65 et 5827/IP65 reprennent les modèles correspondants en indice IP65, également sans protection thermique.
Les références suffixées RNF reçoivent un câble caoutchouc. Outre la meilleure tenue à l’abrasion et au froid, la différence porte sur la tension admissible : 500 V en PVC, 750 V en caoutchouc. Au-delà de 500 volts nominaux, le caoutchouc s’impose.
Il coûte en revanche de la longueur, sa paroi étant plus épaisse : le 5831/XF embarque 15,5 mètres en PVC, le 5831/XF RNF n’en embarque que 11,5.
| Conducteurs | Section | Longueur | Référence | kW enroulé | kW déroulé | Ø câble | Protection thermique | Tension | Câble |
|---|---|---|---|---|---|---|---|---|---|
| 1 × | 2,5 mm² | 16,5 m | 5836/XF | — | — | 5,5 mm | non | — | PVC |
| 1 × | 6 mm² | 14 m | 5834/XF | — | — | 5,5 mm | non | — | PVC |
| 1 × | 16 mm² | 10 m | 5832/XF | — | — | 8 mm | non | — | PVC |
| 2 × | 1 mm² | 15,5 m | 5831/XF | 0,9 | 1,4 | 6 mm | oui | 500 V | PVC |
| 2 × | 1 mm² | 11,5 m | 5831/XF RNF | 0,9 | 1,4 | 8 mm | oui | 750 V | caoutchouc |
| 2 × | 1,5 mm² | 12,5 m | 5830/XF | 1,1 | 1,6 | 8 mm | oui | 500 V | PVC |
| 2 × | 2,5 mm² | 10 m | 5829/XF | 1,8 | 2,3 | 9 mm | oui | 500 V | PVC |
| 3G | 1 mm² | 14 m | 5828/XF | 0,9 | 1,4 | 6,5 mm | oui | 500 V | PVC |
| 3G | 1,5 mm² | 11,5 m | 5827/XF | 1,2 | 1,8 | 7 mm | oui | 500 V | PVC |
| 3G | 1,5 mm² | 9,5 m | 5827/XF RNF | 1,2 | 1,8 | 9,5 mm | oui | 750 V | caoutchouc |
| 3G | 2,5 mm² | 8,5 m | 5825/XF et 5826/XF | 1,9 | 2,5 | 10 mm | oui | 500 V | PVC |
| 4G | 1 mm² | 12 m | 5824/XF | 1,1 | 1,6 | 7 mm | non | 500 V | PVC |
| 4G | 1,5 mm² | 9,5 m | 5823/XF | 1,4 | 1,9 | 8,5 mm | non | 500 V | PVC |
| 4G | 2,5 mm² | 7 m | 5821/XF et 5822/XF | 2,0 | 2,7 | 11 mm | non | 500 V | PVC |
| 5G | 1 mm² | 9 m | 5844/XF | 1,0 | 1,5 | 7,5 mm | non | 500 V | PVC |
| 5G | 1,5 mm² | 7 m | 5843/XF | 1,4 | 1,9 | 9,5 mm | non | 500 V | PVC |
| 7 × | 1 mm² | 7,5 m | 5840/XF | 3 A | 8,5 mm | non | 500 V | PVC | |
| 7 × | 1,5 mm² | 7 m | 5839/XF | 4,5 A | 10,5 mm | non | 500 V | PVC | |
| 8 × | 1 mm² | 7 m | 5838/XF | 3 A | 10 mm | non | 500 V | PVC | |
Sur les configurations à 7 et 8 conducteurs, la capacité s’exprime en ampères par conducteur : ce sont des enrouleurs de commande et de signalisation.
Les enrouleurs de cette série sont livrés sans tronçon côté alimentation : le raccordement au réseau est à prévoir. Ils fonctionnent de −5 à +50 °C et répondent aux normes EN 61242 et EN 60335-1 ainsi qu’aux directives 2014/35/UE, 2006/42/UE et 2011/65/UE.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
