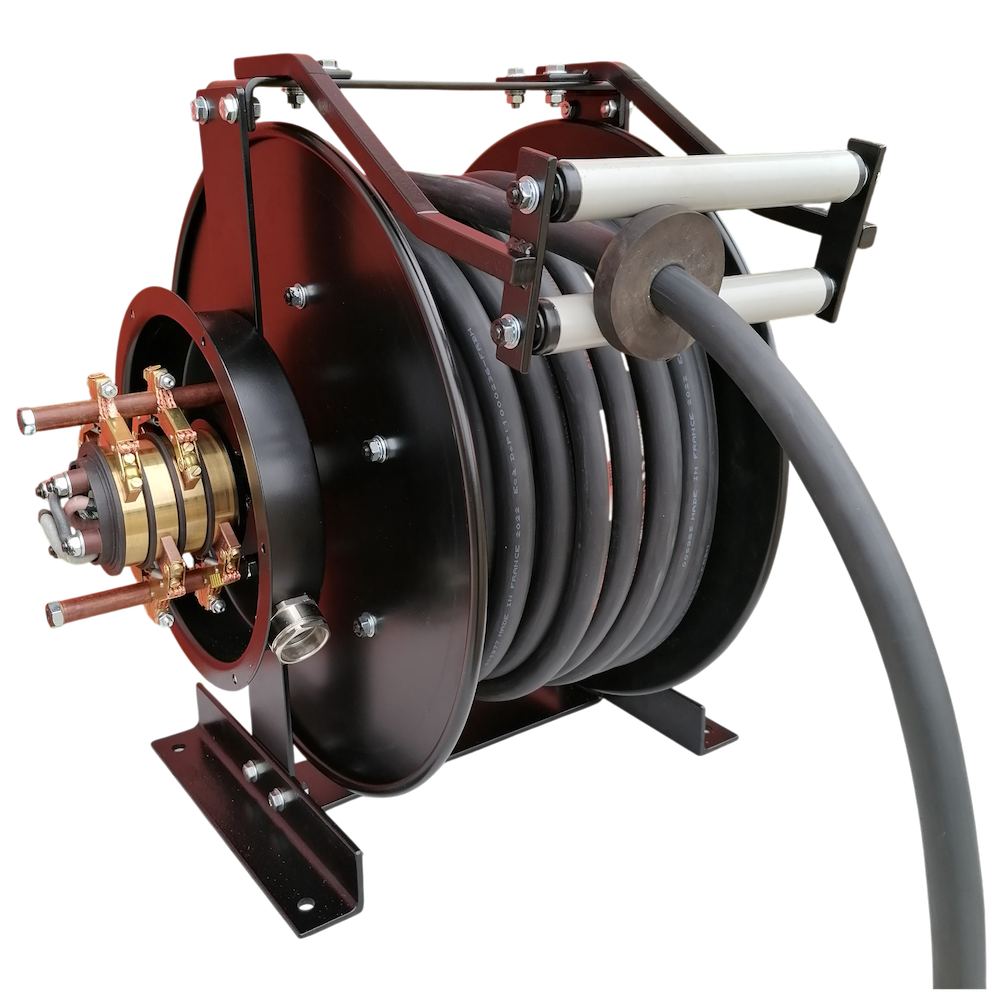

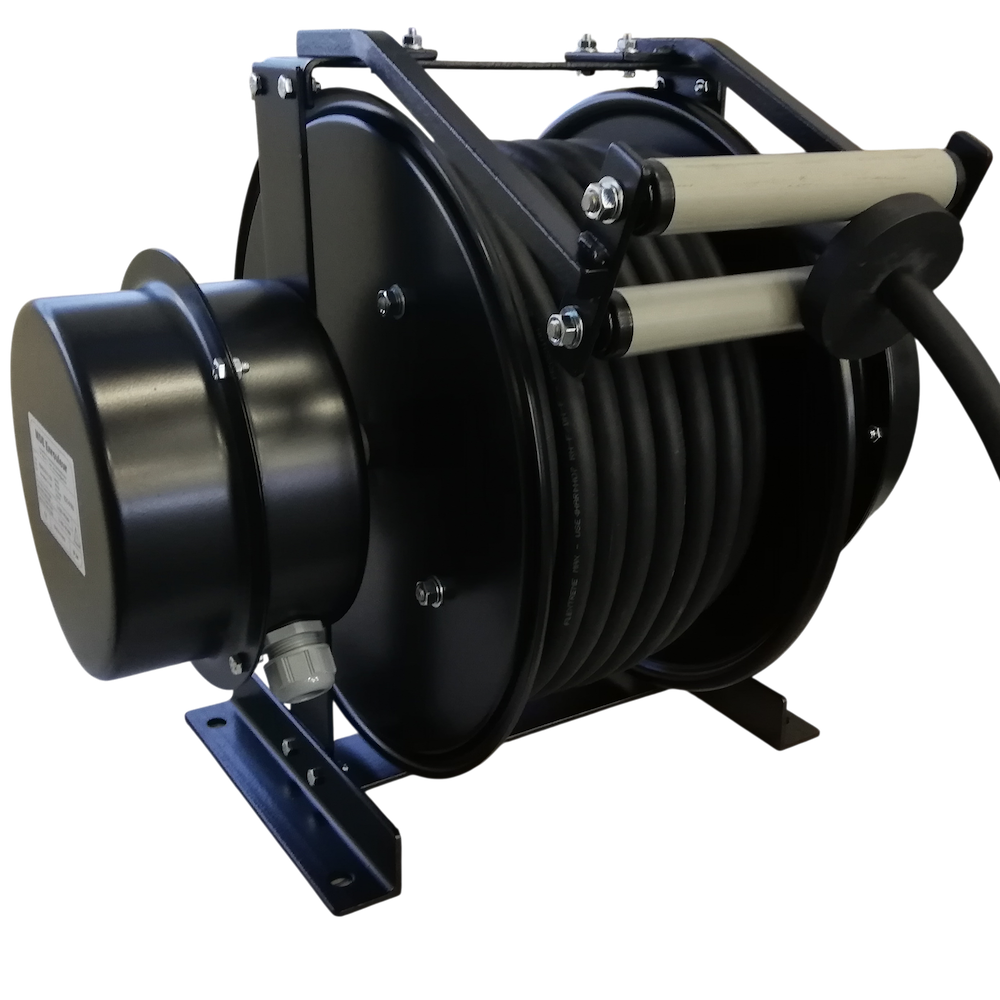

Enrouleur de câble électrique à ressort GEPRO série MD EC, trois modèles pour sections de 4 à 10 mm² et câbles jusqu'à 12G2,5, sur 10 à 30 mètres. Version 2R à deux rangées de bobinage. Conçu et assemblé en France.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort), Manuel |
| Matériau | Acier peint |
| Type de fixation | Au sol, Mural fixe |
| Nombre de conducteurs | 3G, 4G, 5G, 7G, 12G |
| Section | 4 mm², 6 mm², 10 mm² |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |
| Type de câble | H05 RN-F, H05 V-F, H05 VV-F, H07 RN-F |
La série MD EC est la déclinaison à forte section des enrouleurs de câble électrique GEPRO. Trois modèles — MD4 EC, MD4 EC 2R et MD5 EC — conçus pour les câbles que la série MD E ne peut pas recevoir : sections de 4 à 10 mm² et câbles multiconducteurs jusqu’à 12G2,5, sur des longueurs allant jusqu’à 30 mètres. Conçu et assemblé en France. Le câble est défini au projet : le H07 RN-F est la fourniture standard, et tout autre câble souple d’alimentation est possible sous validation du constructeur. La compatibilité dépend du diamètre extérieur, du rayon de courbure, de la vitesse d’enroulement, de l’intensité et du cycle d’utilisation.
La ligne de partage est nette et se lit dans le tableau : la série EC ne se fait pas en 1,5 ni en 2,5 mm² pour les câbles à 3, 4 et 5 conducteurs. Ce n’est pas un oubli mais une définition de gamme — ces sections fines relèvent de la série MD E, qui les couvre largement et jusqu’à 50 m.
La série EC prend le relais à partir de 4 mm², là où la série E commence à plafonner. Comparaison directe : en 3G10, le meilleur modèle de la série E atteint 22 m, le MD5 EC en tient 25. En 12G1,5, la série E plafonne à 20 m, le MD5 EC atteint 25. L’écart n’est pas spectaculaire ligne à ligne, mais il porte précisément sur les configurations où la série E arrive en limite.
Les câbles à 7 et 12 conducteurs font exception à la règle des sections : le 7G1,5 et le 12G1,5 figurent bien au catalogue EC, parce que c’est alors le diamètre extérieur du câble, et non sa section, qui commande le dimensionnement du tambour.
Une particularité mérite d’être signalée, car elle surprend à la première lecture : la version 2R et le MD5 EC ne sont jamais proposés sur la même ligne. Selon le câble retenu, la montée en capacité au-delà du MD4 EC se fait soit par la version à deux rangées, soit par le modèle supérieur, jamais par les deux.
La version 2R répartit le câble sur deux rangées de bobinage en conservant le tambour de 400 mm du MD4 EC : elle gagne de la longueur en largeur plutôt qu’en diamètre. Le MD5 EC, lui, passe à un tambour de 500 mm.
En pratique : pour un 3G6, un 4G4, un 5G4, un 5G6, un 7G1,5 ou un 7G2,5, la montée en capacité passe par la version 2R. Pour un 3G4, un 3G10, un 4G6, un 4G10, un 5G10, un 12G1,5 ou un 12G2,5, elle passe par le MD5 EC.
| Câble | Enroulé | Déroulé | MD4 EC | MD4 EC 2R | MD5 EC |
|---|---|---|---|---|---|
| 3G4 | 17 A | 25 A | 25 | − | 30 |
| 3G6 | 22 A | 32 A | 20 | 25 | − |
| 3G10 | 31 A | 59 A | 16 | − | 25 |
| 4G4 | 17 A | 25 A | 20 | 25 | − |
| 4G6 | 22 A | 32 A | 20 | − | 25 |
| 4G10 | 31 A | 59 A | 12 | − | 20 |
| 5G4 | 17 A | 25 A | 20 | 25 | − |
| 5G6 | 22 A | 32 A | 16 | 25 | − |
| 5G10 | 31 A | 59 A | 10 | − | 20 |
| 7G1,5 | 10 A | 18 A | 20 | 25 | − |
| 7G2,5 | 15 A | 24 A | 16 | 25 | − |
| 12G1,5 | 10 A | 18 A | 16 | − | 25 |
| 12G2,5 | 15 A | 24 A | 12 | − | 20 |
Longueurs maximales en mètres. Les sections de 1,5 et 2,5 mm² en 3G, 4G et 5G relèvent de la série MD E.
| Modèle | A | B | C | D | E | F | G | H | I | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MD4 EC | 200 | 250 | 400 | 250 | 450 | 505 | 150 | 282 | 312 | 224 | 52 |
| MD4 EC 2R | 200 | 250 | 400 | 250 | 450 | 505 | 200 | 332 | 362 | 282 | 102 |
| MD5 EC | 250 | 300 | 500 | 250 | 580 | 605 | 200 | 350 | 384 | 284 | 102 |
Cotes en millimètres. La version 2R conserve le tambour de 400 mm du MD4 EC et gagne en largeur : 50 mm de plus sur la cote G, 58 mm sur la cote L.
| Section | Intensité | 2B+T | 3B+T | 4B+T | 6B+T | 11B+T |
|---|---|---|---|---|---|---|
| 1,5 mm² | 25 A | oui | oui | oui | oui | oui |
| 2,5 mm² | 25 A | oui | oui | oui | oui | oui |
| 4 mm² | 25 A | oui | oui | oui | − | − |
| 6 mm² | 50 A | oui | oui | oui | − | − |
| 10 mm² | 70 A | oui | oui | oui | − | − |
B désigne le nombre de bagues de puissance, T le conducteur de terre. Le collecteur augmente l’encombrement axial de l’enrouleur : comptez 95 mm pour un 2B+T en 1,5 mm² et jusqu’à 245 mm pour un 11B+T.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
