Enrouleur de mise à la terre GEPRO série MD T, huit modèles de 1x6 à 1x50 mm² sur 15 à 50 mètres, livré avec câble H07VK vert/jaune et pince. Continuité assurée par les parties métalliques, sans collecteur tour…
| Type de produit | Enrouleur de mise à la terre |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |

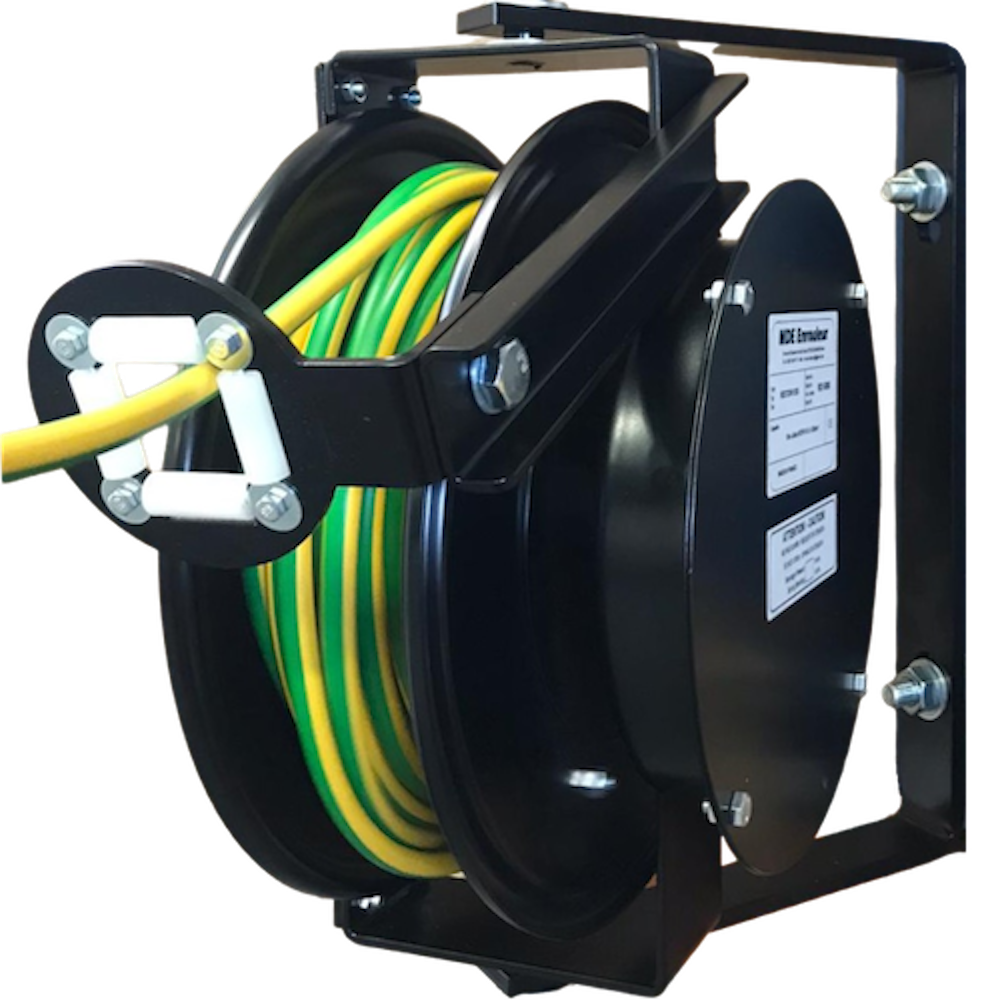

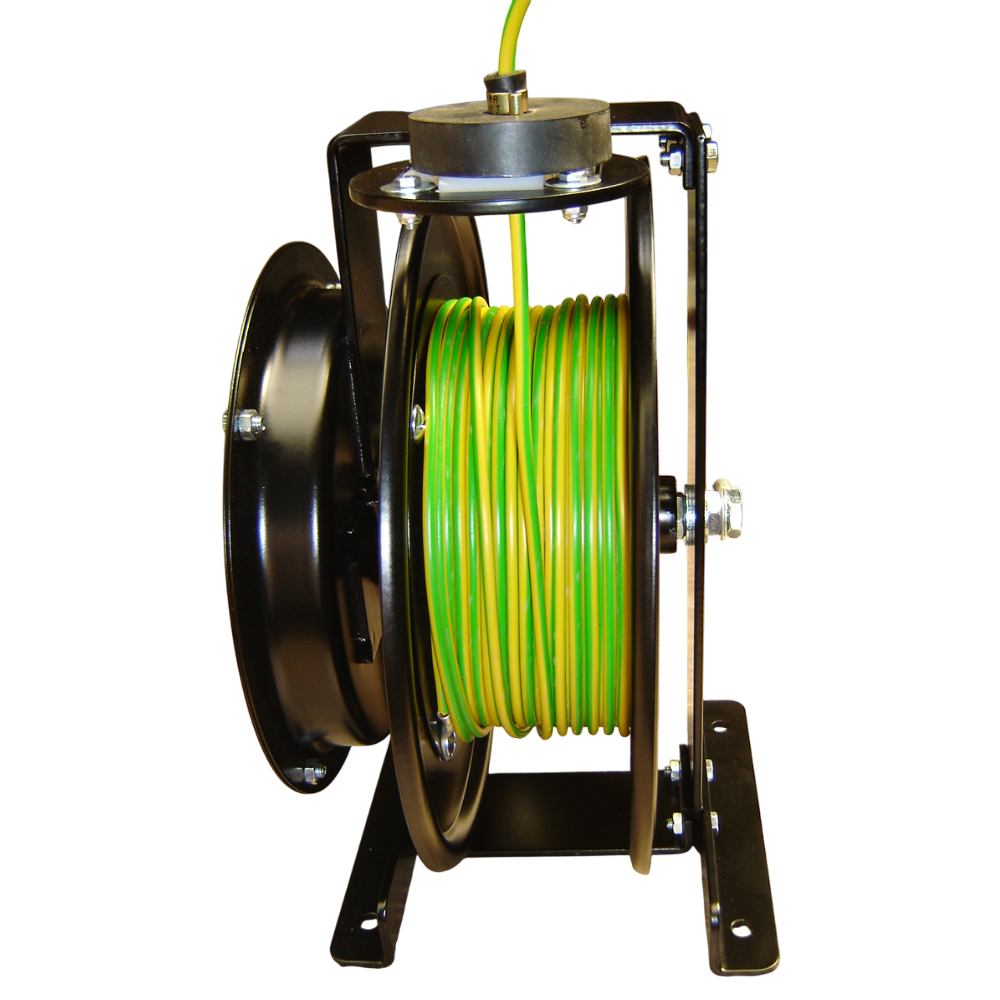

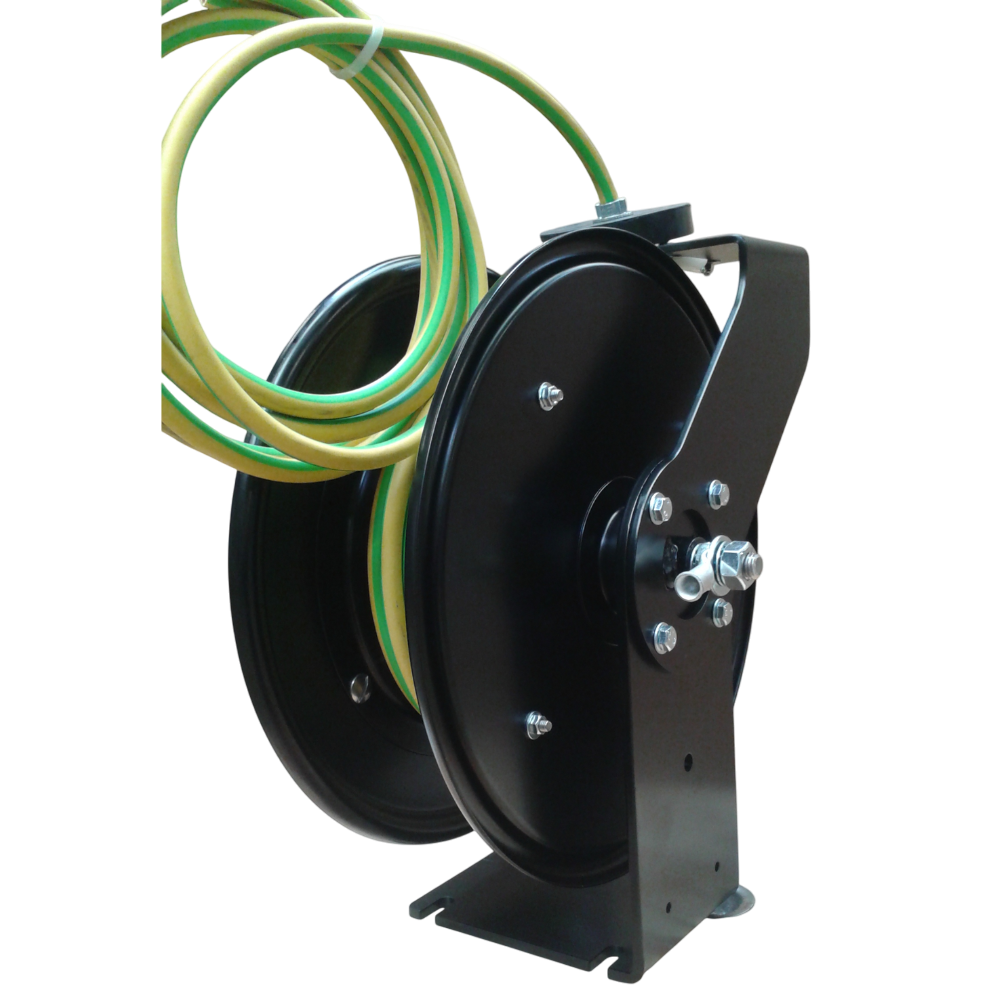

| Type de fixation | Au sol, Mural fixe, Mural pivotant |
| Nombre de conducteurs | 1x |
| Section | 2,5 mm², 6 mm², 10 mm², 16 mm², 35 mm², 50 mm² |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
La série MD T est l’enrouleur de mise à la terre de la gamme GEPRO. Il assure la liaison équipotentielle entre un véhicule ou une capacité et le point de terre de l’installation, et se décline en huit modèles couvrant six sections de 1x6 à 1x50 mm², sur des longueurs de 15 à 50 mètres. Conçu et assemblé en France.
C’est la différence de fond avec un enrouleur de distribution, et elle a une conséquence pratique. Sur la série MD T, la continuité électrique est assurée par les parties métalliques de l’enrouleur elles-mêmes : il n’y a pas de collecteur tournant à bagues et balais.
L’avantage est double. Il n’y a pas de composant d’usure à surveiller, ni de résistance de contact qui se dégrade avec l’oxydation des bagues — ce qui compte pour un équipement dont la fonction est justement d’écouler des charges. En contrepartie, la qualité de la liaison dépend de l’état mécanique de l’ensemble : l’enrouleur doit être monté sur une structure elle-même reliée à la terre, et son support ne doit pas être isolé par une peinture ou un joint.
Les deux paramètres se lisent ensemble, car la longueur atteignable dépend du modèle et de la section retenue. Le MD3 T couvre les sections de 6 à 35 mm² mais plafonne à 15 m en version simple ; ses versions T2 et T3 portent cette longueur à 25, 30 puis 40 m sur les sections fines. Le MD4 T devient nécessaire dès que la longueur dépasse ces valeurs, et sa version T3 atteint 50 m en 1x6 et 1x10 mm². Le MD5 T3 fait de même en 1x25.
Point de repère utile pour l’arbitrage : la section conditionne la capacité d’écoulement des charges, la longueur conditionne le rayon d’action autour du point de terre. Sur une aire de dépotage, c’est le gabarit du véhicule le plus long à traiter qui fixe la longueur, pas la distance au poste.
| Modèle | 1x6 mm² | 1x10 mm² | 1x16 mm² | 1x25 mm² | 1x35 mm² | 1x50 mm² |
|---|---|---|---|---|---|---|
| MD3 T | 15 | 15 | 15 | 15 | 15 | − |
| MD3 T2 | 25 | 25 | 25 | − | − | − |
| MD3 T3 | 40 | 30 | 30 | − | − | − |
| MD4 T | − | − | − | 25 | 25 | 20 |
| MD4 T3 | 50 | 50 | 40 | 40 | − | − |
| MD5 T2 | − | − | − | 35 | 30 | − |
| MD5 T3 | − | − | − | 50 | − | − |
Longueurs en mètres. Le MD4 T2 existe au catalogue mais ses capacités sont établies à la demande.
| Modèle | A | B | C | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|
| MD3 T | 42 | 137 | 30 | 360 | 225 | 20 | 208 | 210 | 300 |
| MD3 T2 | 42 | 157 | 30 | 360 | 225 | 20 | 208 | 210 | 300 |
| MD3 T3 | 42 | 157 | 30 | 360 | 225 | 20 | 208 | 210 | 300 |
| MD4 T | 52 | 162 | 30 | 455 | 300 | 16 | 265 | 270 | 400 |
| MD4 T2 | 52 | 182 | 30 | 455 | 300 | 16 | 265 | 270 | 400 |
| MD4 T3 | 52 | 182 | 30 | 455 | 300 | 16 | 265 | 270 | 400 |
| MD5 T2 / T3 | 122 | 194 | 30 | 580 | 400 | 16 | 345 | 375 | 500 |
Cotes en millimètres, version orientable.
Donnez-nous la longueur de câble, le type de pince et la zone classée visée. Nous répondons avec une référence, pas avec un catalogue.
