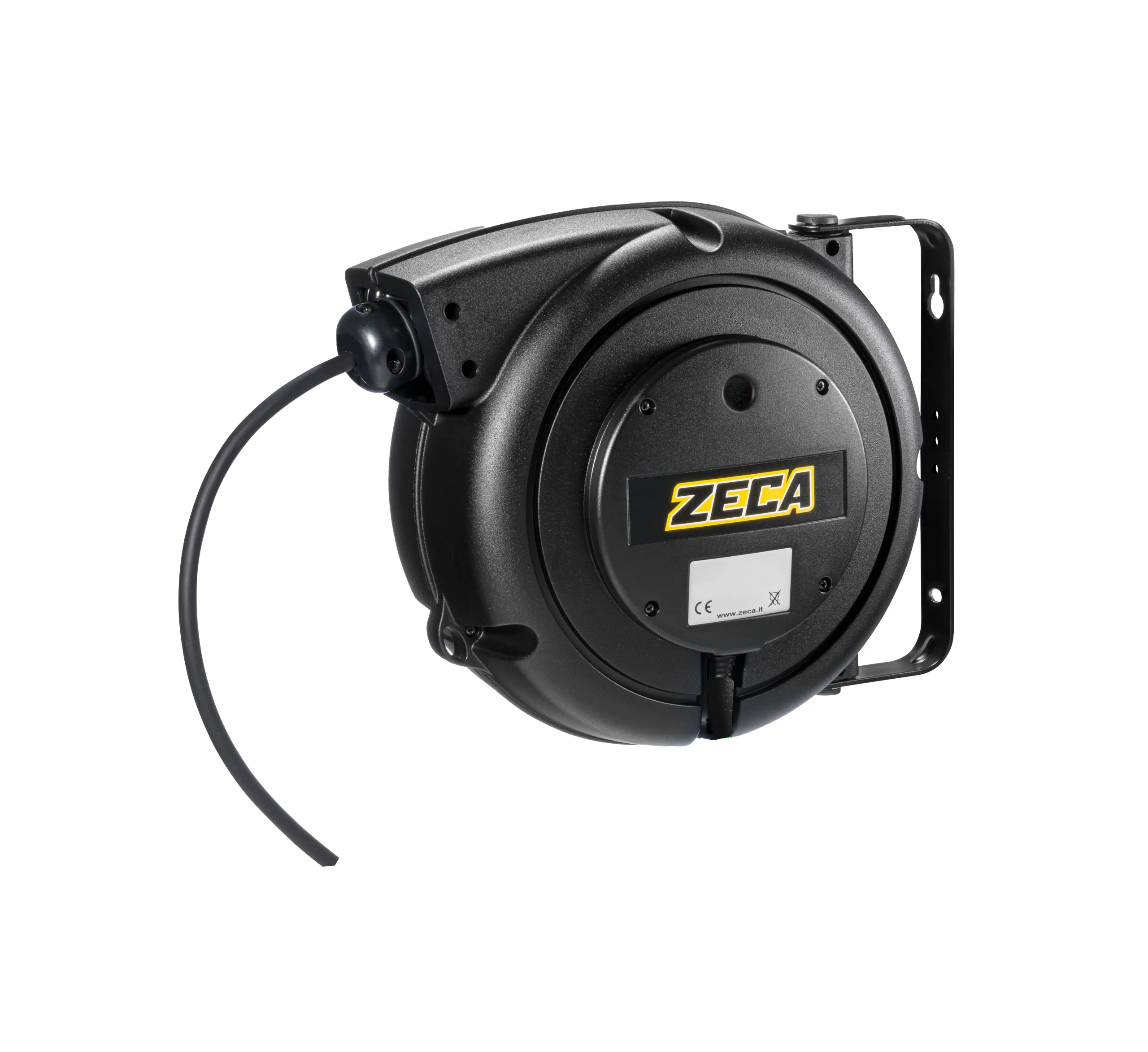

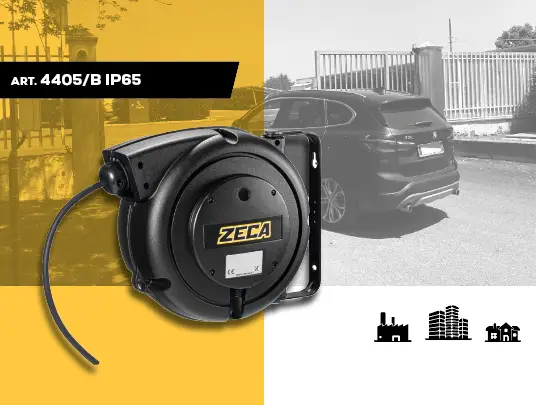

La 4405 IP65 est un enrouleur de câble à rappel par ressort conçu pour un usage précis : maintenir la liaison électrique continue entre l’armoire de commande d’un portail motorisé et les barres palpeuses de sécurité montées sur le vantail mobile. Il embarque 12 m de câble PUR en 4 x 0,5 mm², sous 24 V et 3 A.
Il est bâti sur le carter de la série 4000 en matière plastique antichoc, mais dans une exécution étanche IP65 et sur une plage de température élargie de -20 à +50 °C. Le dispositif rendant l’enrouleur fixe au lieu d’orientable est inclus, et non proposé en option comme sur le reste de la gamme.
Points clés
- Câble PUR 4 x 0,5 mm², 12 m, Ø 6 mm, 24 V, 3 A
- Indice de protection IP65, pose extérieure exposée aux intempéries
- Température d’utilisation -20 à +50 °C
- Structure en matière plastique antichoc, bouche guide-câble à rouleaux
- Collecteur spécifique breveté Zeca
- Dispositif de fixation fixe inclus
- Livré sans brin de câble côté alimentation
- Conforme à la directive Machines 2006/42/CE et à la norme EN 12453
Ce que le problème a de particulier

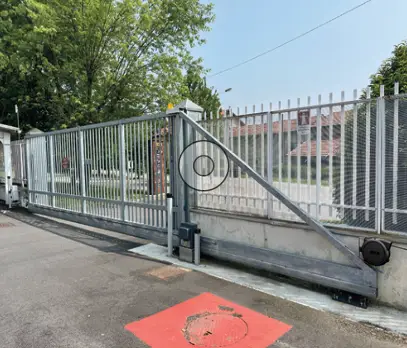

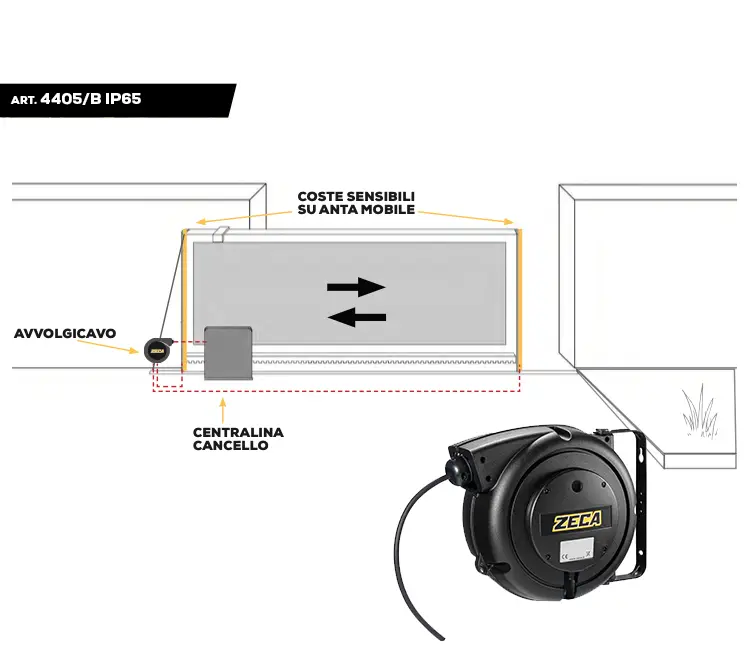

Sur un portail coulissant, les barres palpeuses — mécaniques ou résistives 8,2 kΩ — sont fixées sur le vantail, donc sur la partie qui bouge. Leur signal doit remonter en permanence à la centrale, y compris pendant le mouvement. Une liaison mal tenue produit des interruptions de signal sur le dispositif de sécurité lui-même, c’est-à-dire sur l’organe censé prévenir l’écrasement et le cisaillement.
L’enrouleur maintient cette liaison sous tension constante sur toute la course, sans câble traînant au sol ni boucle libre exposée au passage des véhicules. C’est la raison pour laquelle Zeca a sorti ce modèle de la gamme industrielle standard plutôt que d’y adapter une référence existante.
Ce qui le distingue du reste de la série 4000
| Critère |
4405 IP65 |
Série 4000 industrielle |
| Température minimale |
-20 °C |
-5 °C |
| Indice de protection |
IP65 |
IP42, IP65 sur certaines références |
| Câble |
PUR 4 x 0,5 mm² |
PVC ou caoutchouc, 1 à 5 conducteurs |
| Tension |
24 V |
500 V |
| Fixation fixe |
Incluse |
Option 949/804-4000 |
L’écart de température est le point qui décide, et il est rarement regardé. Toute la gamme d’enrouleurs Zeca s’arrête à -5 °C ; ce modèle descend à -20 °C. Sur un portail extérieur qui doit fonctionner en hiver, aucune autre référence du catalogue ne convient.
La tension de 24 V et la section de 0,5 mm² rappellent en revanche la destination du produit : c’est un enrouleur de signal, pas d’alimentation. Il ne remplace pas un enrouleur de puissance et ne doit pas être employé comme tel.
Références
| Référence |
Conducteurs |
Longueur |
Intensité |
Ø câble |
Tension |
Câble |
| 4405/B IP65 |
4 x 0,5 mm² |
12 m |
3 A |
6 mm |
24 V |
PUR |
| 4405 IP65 |
4 x 0,5 mm² |
12 m |
3 A |
6 mm |
24 V |
PUR |
Les deux références partagent les mêmes caractéristiques publiées. Le choix entre elles se fait donc à la commande, sur la configuration d’installation plutôt que sur une différence technique : indiquez le sens de la course du vantail et le côté de sortie du câble.
Installation

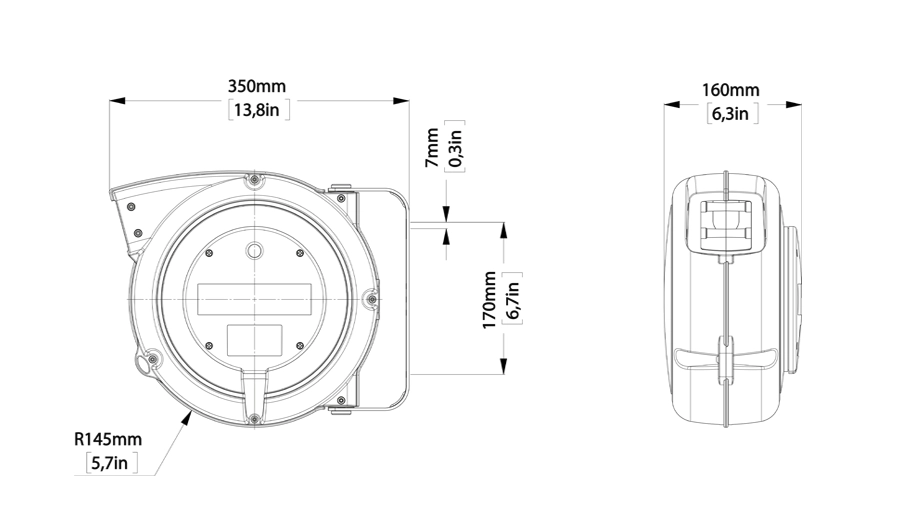

Le carter mesure 335 x 310 x 185 mm pour 5 kg. L’enrouleur se pose côté fixe de l’installation, la sortie de câble alignée sur la course du vantail. La bouche guide-câble à rouleaux réduit le frottement au déroulement comme au réenroulement ; le catalogue recommande d’éviter tout point de frottement du câble sur une arête, et d’installer une poulie de renvoi d’un rayon au moins dix fois supérieur au diamètre du câble si cela ne peut être évité.
L’enrouleur est livré sans brin côté alimentation : le raccordement à la centrale est à réaliser à la pose.
