Enrouleurs de tuyau à carter technopolymère, de 8 à 12,5 mm intérieur sur 8 à 16 m, 15 bar, débits de 550 à 1 600 l/min, tuyaux KPU, FLEX ou SAFE.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Technopolymère |
| Utilisation | Air comprimé, Eau |
| Type de fixation | Mural fixe, Mural pivotant, Plafond |
| Ø tuyau | 5/16″ – DN 8, 3/8″ – DN 10, 1/2″ – DN 13 |
| Pression | 15 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |

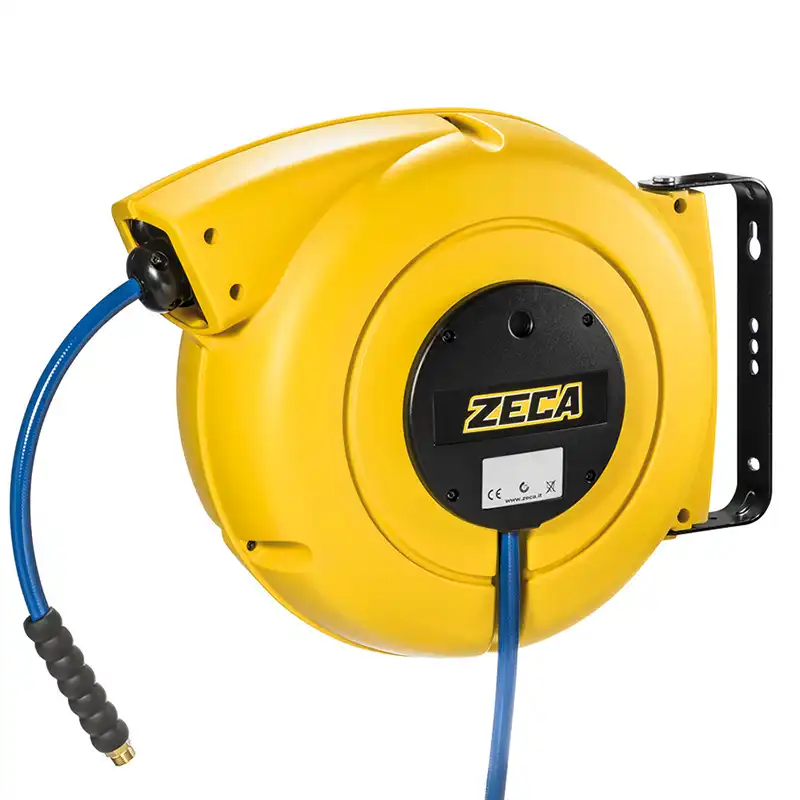

Les séries 804 et 805 sont les enrouleurs de tuyau à carter technopolymère de Zeca. Le tuyau sort par une bouche de guidage, l’opérateur tire la longueur voulue, un dispositif d’arrêt automatique la maintient, et une traction franche libère le ressort. Ils équipent les postes d’air comprimé et d’eau froide en atelier, en garage, en carrosserie et sur les lignes de montage.
Les deux séries partagent tout — carter, étrier métallique orientable, arrêt débrayable, raccord d’entrée inclus — et ne se distinguent que par la capacité du tambour. Elles sont garanties trois ans et conformes à la norme ISO EN 12100 ainsi qu’à la directive 2006/42/UE.
C’est la donnée que la plupart des catalogues taisent, et elle renverse une intuition courante. À 7 bar, le 804/8 délivre 700 l/min en 8 mm sur 10 mètres, mais le 805/8, avec le même diamètre sur 16 mètres, tombe à 550 l/min. La longueur coûte du débit.
Le tableau permet donc de raisonner autrement qu’en diamètre. Une meuleuse pneumatique demandant 900 l/min ne sera pas correctement alimentée par un 805/8, malgré ses 16 mètres commodes ; il faut passer au 805/10 et ses 950 l/min, ou au 805/13 et ses 1 600. Inversement, une visseuse modeste se contentera d’un 804/8 sur une course courte.
La règle pratique : vérifier la consommation de l’outil le plus gourmand du poste, puis choisir la ligne du tableau qui la couvre — et seulement ensuite regarder la longueur.
Le KPU, bleu, est le tuyau standard de la gamme : passage d’air optimisé et effet mémoire faible, donc un tuyau qui se déroule à plat au lieu de vriller.
Le FLEX, bleu clair ou jaune, est ultra-souple et destiné aux carrosseries et à tout poste où le tuyau est manipulé en continu. Il présente un effet mémoire nul, ce qui réduit les heurts accidentels avec le matériel environnant, et sa formulation antistatique n’attire ni poussière ni particules de peinture — un point décisif en cabine. Il est sans silicone, ce qui interdit toute contamination des surfaces à peindre, et supporte +60 °C contre +50 °C sur les autres.
Le SAFE, vert lime, répond à un tout autre problème : la visibilité. Lorsqu’un tuyau doit rester déroulé au sol, sa couleur vive le rend repérable dans un local peu éclairé et réduit le risque de trébuchement. Il est monté sur carter noir.
Le N2 se distingue par son raccord de sortie en 1/2″ sur un tuyau de 10 mm, là où le 805/10 standard sort en 3/8″ — utile lorsque l’outillage impose ce filetage.
En 8 mm intérieur, le 804 embarque 10 mètres et le 805 en embarque 16. En 10 mm, le 804 tombe à 8 mètres quand le 805 tient toujours 16. Et le 12,5 mm n’existe que sur le 805, avec 11 mètres.
Le prix de cette capacité est l’encombrement : 360 × 310 × 185 mm pour 4 kg sur le 804, contre 430 × 400 × 210 mm pour 7 kg sur le 805. Sur un poste exigu ou une potence légère, le 804 s’impose ; au-delà d’une dizaine de mètres, ou pour le 12,5 mm, il faut le 805.
| Jaune | Argent | Noir | Ø intérieur | Longueur | Débit à 7 bar | Raccord de sortie |
|---|---|---|---|---|---|---|
| 804/8 | 804/8/S | 804/8/B | 8 mm — 5/16″ | 10 m | 700 l/min | 1/4″ M BSP |
| 804/10 | 804/10/S | 804/10/B | 10 mm — 3/8″ | 8 m | 1 100 l/min | 3/8″ M BSP |
| 805/8 | 805/8/S | 805/8/B | 8 mm — 5/16″ | 16 m | 550 l/min | 1/4″ M BSP |
| 805/10 | 805/10/S | 805/10/B | 10 mm — 3/8″ | 16 m | 950 l/min | 3/8″ M BSP |
| 805/13 | 805/13/S | 805/13/B | 12,5 mm — 1/2″ | 11 m | 1 600 l/min | 1/2″ M BSP |
| 805/10 N2 | — | — | 10 mm — 3/8″ | 16 m | 950 l/min | 1/2″ M BSP |
Pression 15 bar, température −5 à +50 °C, raccord d’entrée inclus avec tronçon de 1,5 m, air comprimé et eau froide.
| Référence | Tuyau | Ø intérieur | Longueur | Débit à 7 bar | Température | Raccord de sortie |
|---|---|---|---|---|---|---|
| 805/8 FLEX | FLEX bleu clair | 8 mm — 5/16″ | 15 m | 550 l/min | −5 / +60 °C | 1/4″ M BSP |
| 805/10 FLEX | FLEX bleu clair | 10 mm — 3/8″ | 15 m | 950 l/min | −5 / +60 °C | 3/8″ M BSP |
| 805/8/A FLEX | FLEX jaune | 8 mm — 5/16″ | 15 m | 550 l/min | −5 / +60 °C | 1/4″ M BSP |
| 805/10/A FLEX | FLEX jaune | 10 mm — 3/8″ | 15 m | 950 l/min | −5 / +60 °C | 3/8″ M BSP |
| 805/8/B SAFE | SAFE vert lime | 8 mm — 5/16″ | 16 m | 550 l/min | −5 / +50 °C | 1/4″ M BSP |
| 805/10/B SAFE | SAFE vert lime | 10 mm — 3/8″ | 16 m | 950 l/min | −5 / +50 °C | 3/8″ M BSP |
Ces exécutions reprennent le carter de la série 805 : 430 × 400 × 210 mm, 7 kg.
Sur un enrouleur à arrêt automatique, le tuyau doit être accompagné pendant le réenroulement. S’il échappe à l’opérateur, l’extrémité fouette et peut blesser ou marquer une carrosserie, et l’entrée brutale dans le tambour abîme le raccord tournant.
Le dispositif Safety Return, référence 805/SR, freine le réenroulement de la série 805 et transforme une manœuvre à deux mains en une manœuvre à une main. Sur un poste utilisé plusieurs dizaines de fois par jour, il mérite d’être chiffré dès la commande.
L’étrier est orientable en standard, ce qui convient au montage mural. Un support pivotant ne se monte pas au plafond : les dispositifs 949/804-4000 pour la série 804 et 949/7000-AM70 pour la série 805 rendent l’étrier fixe et rendent ce montage possible. Ils sont indispensables et à prévoir à la commande.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
