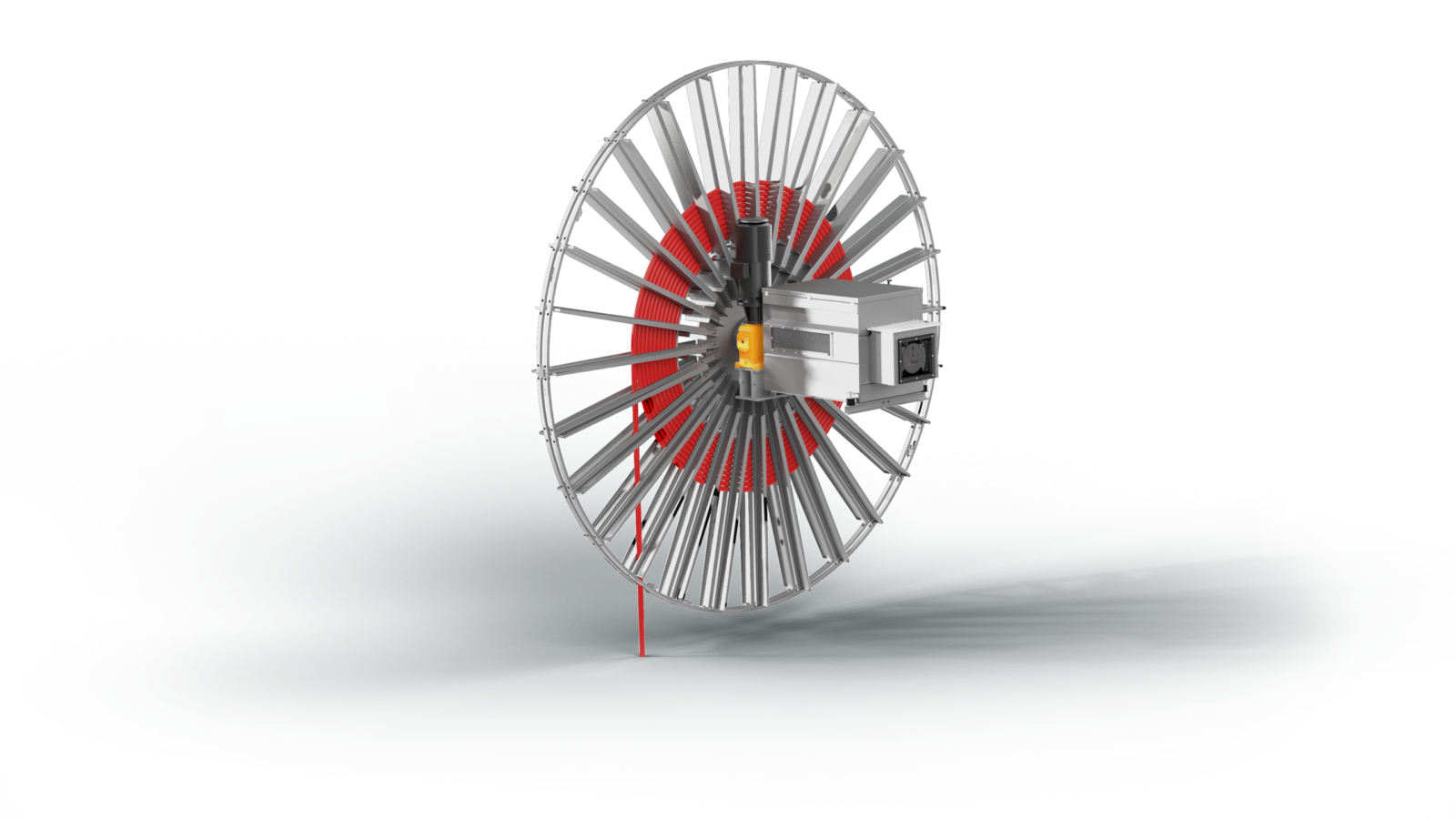

Enrouleur de câble motorisé hautement dynamique, jusqu'à 300 m/min et 700 m de câble, bobine monospirale, engrenages KHD.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Motorisé |
| Matériau | Acier galvanisé, Inox 304 |
| Plage de longueur | De 50 à 100 m, Plus de 100 m |
| Zone ATEX | Non |
La série HD partage les tailles de la série Heavy Load mais répond à un besoin différent : la dynamique. Elle équipe les portiques navire-quai, les ponts roulants gerbeurs automatisés, les portiques sur rail, les portiques sur pneus électrifiés, les grues intermodales et les grues RTG automatisées, c’est-à-dire les machines qui accélèrent, freinent et repartent en permanence sous conduite automatique.
Le matériel électrique est conforme à la conception standard du fabricant, avec résistance chauffante et capteur de température à intégrer dans la chaîne de sécurité par l’exploitant.
| Vitesse de parcours | MAG Drive : jusqu’à 150 m/min — SMART Drive : jusqu’à 300 m/min |
|---|---|
| Longueur d’enroulement | 700 m maximum |
| Diamètre extérieur de bobine | monospirale : 1 100 à 8 000 mm |
| Engrenage | type BNA : 1 100 à 10 000 N m — type KHD : 2 400 à 10 000 N m |
| Collecteur tournant | basse tension 690 V – 1 600 A · haute tension 24 000 V – 500 A · contrôle 500 V – 25 A · données Ethernet 100 Mbit/s à 1 Gbit/s, fibre optique monomode ou multimode |
| Plage de températures | −40 à +60 °C |
Les deux séries se recouvrent sur les 700 m de câble et les bobines de 8 m. Ce qui les sépare tient dans le régime de fonctionnement.
La série HL est dimensionnée pour la charge : elle accepte des engrenages BNA jusqu’à 16 000 N m et des bobines 3-2-3, et elle vise des machines qui travaillent lourd mais sans variations brutales. La série HD est dimensionnée pour l’inertie : ses composants sont choisis pour une faible inertie de démarrage, ses engrenages KHD résistent aux changements brusques de vitesse et de charge, et sa bobine est systématiquement monospirale — celle qui expose le câble à l’air, le refroidit le mieux et interdit la torsion.
Le critère de décision n’est donc ni la longueur ni la puissance mais le nombre et la brutalité des cycles. Une grue automatisée enchaîne les mouvements sans temps mort ; c’est le câble qui paie cette cadence, et toute la conception de la série HD vise à ménager sa durée de vie par une manipulation en douceur.
À 300 m/min, la maîtrise du couple ne peut plus être passive. L’unité de contrôle actif ajuste en permanence le couple appliqué à la bobine, à partir d’une courbe calculée pour l’application et d’un algorithme prédictif alimenté en continu par les données de la machine. Elle admet des accélérations jusqu’à 0,6 m/s² selon la configuration, autorise le franchissement du point d’alimentation centrale jusqu’à 250 m/min et récupère l’énergie pendant les phases de freinage.
L’entraînement magnétique reste disponible sur cette série et monte à 150 m/min. Il conserve tous ses avantages — pas de maintenance, pas d’armoire, maintien de la tension du câble en cas de coupure — mais il ne peut pas moduler le couple en fonction de la phase du déplacement.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
