Enrouleurs de câble Reelcraft série MS à ressorts multiples : 30 à 100 m, câble PUR anti-arrachement de Ø 6 à 14 mm, IP67, plus de 15 000 cycles. Versions puissance, signal et composite, pour engins et automatisme.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Nombre de conducteurs | 4G, 5G, 12x |
| Plage de longueur | De 30 à 50 m, De 50 à 100 m, Plus de 100 m |
| Type de fixation | Mural fixe |
| Zone ATEX | Non |

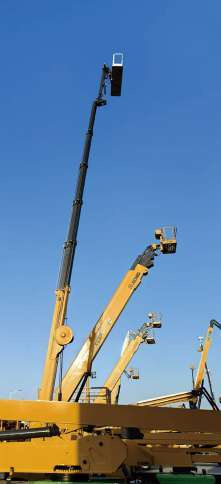

La série MS répond à un besoin que la série L ne couvre pas : enrouler 30 à 100 m de câble sur un bras de machine, en extérieur, sous vibrations, avec une étanchéité réelle. Elle est conçue pour les engins de chantier et l’automatisme industriel, et son architecture est différente — plusieurs ressorts au lieu d’un seul.
Un ressort unique dimensionné pour 100 m de câble devrait être énorme, et sa course utile serait mal répartie : trop mou en début de déroulement, trop tendu en fin. La solution retenue est d’en monter plusieurs en série — deux à cinq selon la longueur — ce qui répartit la course et lisse l’effort de rappel sur toute la longueur.
C’est ce qui explique le premier segment de la référence : MS02 pour deux ressorts, jusqu’à MS05 pour cinq. Le nombre de ressorts n’est donc pas une option de confort mais la conséquence directe de la longueur de câble demandée.
Comme la Boomreel, cette gamme se configure et sa référence décrit sa configuration.
Exemple : MS03-18-9-5P30-1E-45-R
| Segment | Ce qu’il désigne | Valeurs |
|---|---|---|
| MS03 | Nombre de ressorts | 02, 03, 04 ou 05 |
| 18 | Diamètre de tête en pouces | 18, 20 ou 23 |
| 9 | Largeur de tambour en pouces | 8 ou 9 |
| 5P30 | Nombre de conducteurs et intensité | 4P sous 5 A, 5P sous 10 A, 6P sous 20 A, 8P sous 30 A, 10P et 12P sur mesure |
| 1E | Câble signal intégré | 1E pour un câble Ethernet, ou sur mesure |
| 45 | Longueur de câble en mètres | 35, 45, 50, 60, 70, 80 ou 100 |

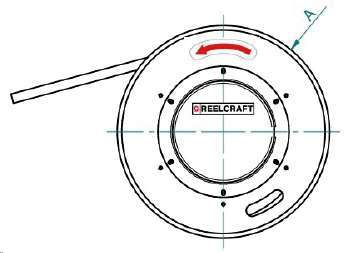

| R | Sens de rotation | R à droite, L à gauche |
Le constructeur en signale trois, et elles sont impératives.
Le sens de rotation doit être confirmé avant commande : il n’est pas réversible après fabrication. La précontrainte doit être réalisée avant installation, faute de quoi le rappel est insuffisant sur les premiers mètres. Et un cadre de guidage est disponible en accessoire : sur un bras mobile où le câble sort avec un angle variable, il évite l’usure de la gaine à la sortie de tambour.
Un indice IP67 signifie une protection totale contre les poussières et une tenue à l’immersion temporaire. Sur un enrouleur de câble, cela concerne d’abord le collecteur : c’est la pièce où de l’eau ou de la poussière conductrice provoquerait un défaut d’isolement ou une corrosion des bagues.
C’est ce qui distingue cette série d’un enrouleur de cordon d’atelier, et ce qui la rend utilisable sur un engin exposé à la pluie, au lavage haute pression et à la poussière de chantier.
Puissance et signal composite — câble 3x2,5 + 2x1 + Ethernet, Ø extérieur 18 mm, 20 A sous 220 ou 380 V, de 25 à 70 m selon le nombre de ressorts. Têtes de 450 à 520 mm, tambour 440 mm, 40 à 60 kg.
Puissance seule — câble 3x6 + 1x4 sous 30 A, ou 3x4 + 2x2,5 sous 20 A, Ø extérieur 16 mm, de 35 à 60 m. 40 à 50 kg.
Signal seul — câble 12x0,5 sous 5 A, 6x1 sous 10 A, 4x(2x0,5) sous 5 A, ou Ethernet seul, sous 36 V, Ø extérieur de 7 à 11 mm, de 50 à 100 m. 45 à 60 kg.
La question se règle sur trois critères et non sur le prix.
La longueur d’abord : au-delà de 30 m, la série L n’a qu’une réponse motorisée, alors que la MS couvre jusqu’à 100 m par ressorts. L’environnement ensuite : la MS est IP67, la série L n’est pas donnée pour l’extérieur exposé. Le type de mouvement enfin : la MS est faite pour suivre un bras de machine avec un angle de sortie variable, la série L pour un poste où le câble part toujours dans la même direction.
À l’inverse, sur un poste d’atelier de 15 m avec prise et socle, la série L fait le travail pour la moitié de la masse et sans configuration à établir.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
