Enrouleurs combinant câble électrique et tuyau d'air sur un même tambour, de 4 à 13 m, 15 bar, IP42 ou IP65, avec prise éjectable Rettbox en option.
| Type de produit | Enrouleur de câble électrique, Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Utilisation | Air comprimé |
| Matériau | Acier peint, Technopolymère |
| Nombre de conducteurs | 4G |
| Section | 1 mm², 1,5 mm² |
| Pression | 15 bars |
| KW | 1 kW, 1,5 kW |
| Plage de longueur | Jusqu'à 15 m |
| Zone ATEX | Non |
Un Twin Reel embarque sur le même tambour un câble électrique et un tuyau d’air. Un seul enrouleur, un seul point de fixation, un seul geste : l’équipement reste alimenté en énergie et en air comprimé.
L’application qui a fait connaître ce produit est le maintien à quai des véhicules de secours. Un camion de sapeurs-pompiers stationné en caserne doit conserver ses batteries chargées et ses réservoirs d’air sous pression pour partir immédiatement. Le Twin Reel assure les deux par une seule liaison — et, dans sa version à prise éjectable, cette liaison se sépare seule au démarrage.
Isolation et gaine PVC, repérage brun, noir, gris et vert-jaune, tension nominale 300/500 V à 50 Hz, tension d’essai 2,5 kV, rayon de courbure de huit fois le diamètre, plage de −5 à +70 °C, non propagateur de la flamme selon la norme CEI 60332-1.
Les accessoires de fixation sont livrés démontés. La gamme répond aux normes EN 61242 et EN 60335-1, ainsi qu’aux directives 2014/35/UE, 2006/42/UE et 2011/65/UE.
C’est la fonction décisive de cette gamme et elle mérite d’être comprise. Les références suffixées CTP sont équipées d’une prise encastrée Rettbox, de marque Marechal, en indice IP55, 1P+N+T sous 20 A et 250 V.
Associée aux bobines CTS 12V ou CTS 24V, alimentées par le circuit du véhicule, cette prise s’éjecte automatiquement au démarrage. Le conducteur n’a rien à débrancher, et surtout personne n’a à y penser dans l’urgence d’un départ. L’enrouleur reprend ensuite le câble seul.
Sans cette option, la liaison doit être retirée à la main avant chaque sortie — une manœuvre qui prend quelques secondes en conditions normales, et qui devient un point de défaillance quand le départ se fait dans la précipitation. Sur un véhicule d’intervention, l’option n’est pas un confort.

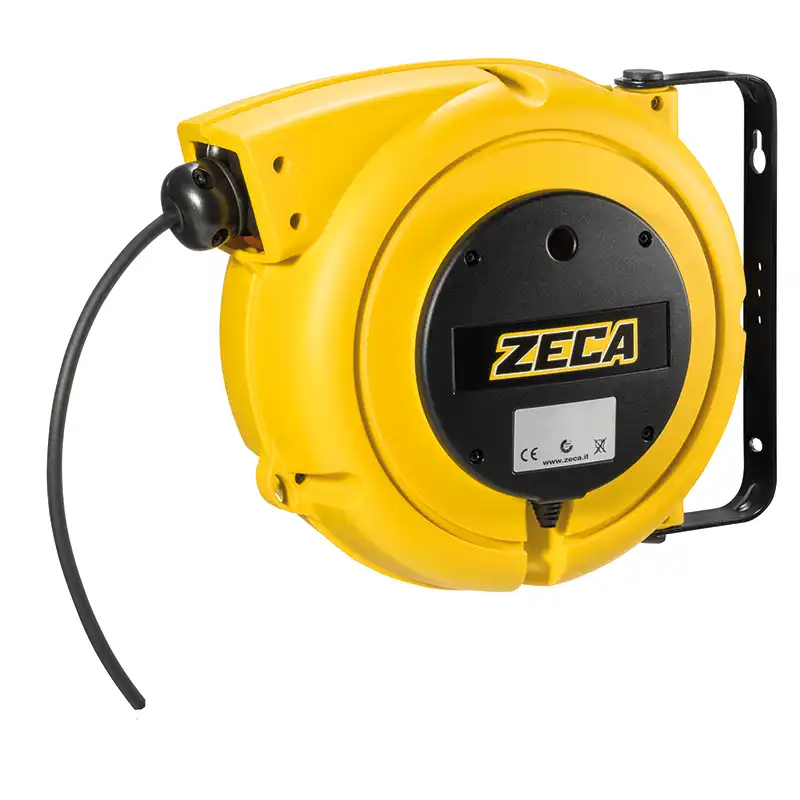

Les séries 4000 et AM70 sont en boîtier plastique antichoc, indice IP42, pour une utilisation intérieure ou sous abri. La série 1400 est en acier à peinture époxy et technopolymère, avec bride de fixation en aluminium, indice IP65 : c’est la seule qui convienne à un poste exposé.
La longueur suit la taille : 4 mètres sur la série 4000, 7 à 9 mètres sur l’AM70, 10 à 13 mètres sur la 1400. La plage de température est identique partout, de −5 à +50 °C pour l’enrouleur, le câble supportant lui-même de −5 à +70 °C.
Le cliquet s’enclenche tous les 50 centimètres et se dégage facilement lorsqu’on souhaite un câble maintenu en tension permanente. Sur un véhicule de secours, c’est cette seconde configuration qui est recherchée : la liaison doit se rétracter seule au moment du départ.
Sur la série AM70, le dispositif de freinage optionnel AL83-AM85/SR ralentit le réenroulement et évite les retours violents si le câble échappe à l’opérateur. Sur un ensemble câble et tuyau, dont la masse est supérieure à celle d’un câble seul, l’option mérite d’être considérée systématiquement.
| Série | Référence | Conducteurs | Longueur | Alimentation | Puissance | Prise Rettbox | Protection |
|---|---|---|---|---|---|---|---|
| 4000 | 4415 CT | 4 × 1,5 mm² | 4 m | 1 m | 1,5 / 2 kW | non | IP42 |
| 4000 | 4415 CTP | 4 × 1,5 mm² | 4 m | 1 m | 1,5 / 2 kW | oui | IP42 |
| AM70 | AM70410 CT | 4 × 1 mm² | 7 m | 1 m | 1 / 1,5 kW | non | IP42 |
| AM70 | AM70415 CT | 4 × 1,5 mm² | 9 m | 1,5 m | 1,5 / 2 kW | non | IP42 |
| AM70 | AM70415 CTP | 4 × 1,5 mm² | 9 m | 1,5 m | 1,5 / 2 kW | oui | IP42 |
| 1400 | 1431 CT | 4 × 1 mm² | 10 m | 2 m | 1 / 1,5 kW | non | IP65 |
| 1400 | 1432 CT | 4 × 1,5 mm² | 13 m | 2 m | 1,5 / 2 kW | non | IP65 |
| 1400 | 1432 CTP | 4 × 1,5 mm² | 13 m | 2 m | 1,5 / 2 kW | oui | IP65 |
Tension maximale 500 V. Les deux puissances indiquées valent câble enroulé puis câble déroulé : enroulées, les spires se chauffent mutuellement et la puissance admissible chute. Tuyau polyamide de 4 mm intérieur et 6 mm extérieur sur toute la gamme.
Encombrement : 335 × 310 × 185 mm et 5 kg pour la série 4000, 430 × 400 × 210 mm et 8 à 10 kg pour l’AM70, 14 kg pour la série 1400.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
