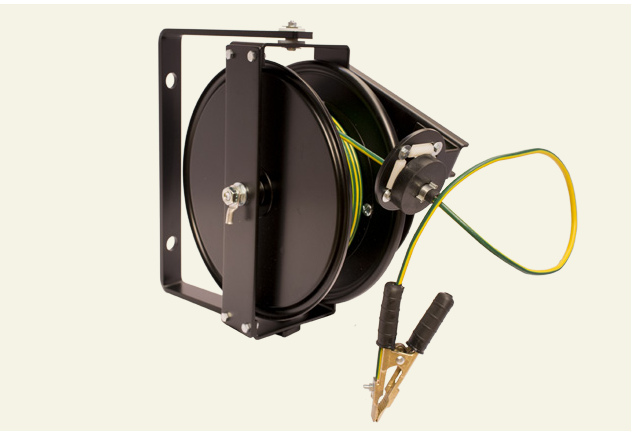

Enrouleur de mise à la terre Cavotec RMS série RM MT, dix-sept références de 1x6 à 1x50 mm² sur 15 à 40 mètres, livré avec câble H07VK vert/jaune et pince crocodile. Support orientable sur 180 degrés.
| Type de produit | Enrouleur de mise à la terre |
|---|---|
| Entraînement | Automatique (ressort), Manuel |
| Matériau | Acier peint |
| Type de fixation | Mural fixe, Mural pivotant |
| Nombre de conducteurs | 1x |
| Section | 2,5 mm², 6 mm², 10 mm², 16 mm², 35 mm², 50 mm² |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
Les enrouleurs de mise à la terre RM MT de Cavotec RMS assurent la liaison équipotentielle entre un véhicule ou une cuve et le point de terre de l’installation. Ils sont livrés avec un câble H07VK vert/jaune et une pince crocodile, et se déclinent en dix-sept références couvrant six sections de 6 à 50 mm² sur des longueurs de 15 à 40 mètres.
Les deux paramètres sont liés et se lisent ensemble : pour une section donnée, la longueur atteignable dépend du châssis et de sa version. Le RM3 MT couvre les sections fines et moyennes, de 6 à 35 mm², mais plafonne à 15 m en version simple. Les versions D2 et D3 du même châssis portent cette longueur à 25, 30 puis 40 m, au prix d’un fonctionnement manuel à cliquet. Le RM4 MT devient nécessaire dès 25 mm² si la longueur dépasse 15 m, et il est le seul à recevoir le 50 mm².
Une particularité de construction mérite attention : la liaison électrique se fait par un système bague-balais à partir de 50 mm² seulement, avec une bague et un balai. En dessous, la continuité est assurée différemment — ce qui n’affecte pas la fonction mais explique que le 1x50 constitue un modèle à part dans la gamme.
La désignation intègre la longueur et la section : un RM3 MT D2 de 25 m en 1x16 mm² s’écrit RM3 MT D2 25 16.
| Section | Référence | Longueur |
|---|---|---|
| 1x6 mm² | RM3 MT 15 06 | 15 m |
| 1x6 mm² | RM3 MT D2 25 06 | 25 m |
| 1x6 mm² | RM3 MT D3 30 06 | 30 m |
| 1x6 mm² | RM3 MT D3 40 06 | 40 m |
| 1x10 mm² | RM3 MT 15 10 | 15 m |
| 1x10 mm² | RM3 MT D2 25 10 | 25 m |
| 1x10 mm² | RM3 MT D3 30 10 | 30 m |
| 1x16 mm² | RM3 MT 15 16 | 15 m |
| 1x16 mm² | RM3 MT D2 25 16 | 25 m |
| 1x16 mm² | RM3 MT D3 30 16 | 30 m |
| 1x16 mm² | RM4 MT D2 40 16 | 40 m |
| 1x25 mm² | RM3 MT 15 25 | 15 m |
| 1x25 mm² | RM4 MT 25 25 | 25 m |
| 1x25 mm² | RM4 MT D2 35 25 | 35 m |
| 1x35 mm² | RM3 MT 15 35 | 15 m |
| 1x35 mm² | RM4 MT 25 35 | 25 m |
| 1x50 mm² | RM4 MT 20 50 | 20 m |
| Châssis | A | B | C | D | E | H | L |
|---|---|---|---|---|---|---|---|
| RM3 MT | 220 | 210 | 300 | 225 | 360 | 200 | 16 |
| RM4 MT | 280 | 240 | 400 | 300 | 455 | 250 | 16 |
Cotes en millimètres. Les versions D2 et D3 modifient la largeur du tambour ; cote détaillée sur demande.
