Enrouleur de câble compact en plastique antichoc, de 6 à 18 m, 1 à 5 conducteurs, en IP42 ou IP65, avec protection thermique sur les versions monophasées.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Technopolymère |
| Type de fixation | Mural fixe, Mural pivotant, Plafond |
| Nombre de conducteurs | 1x, 2x, 3G, 4G, 5G |
| Section | 1 mm², 1,5 mm², 2,5 mm², 6 mm², 16 mm² |
| KW | 0,9 kW, 1 kW, 1,1 kW, 1,2 kW, 1,4 kW, 1,9 kW, 2 kW |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |
La série 4000 est l’enrouleur de câble compact de Zeca : structure en plastique antichoc, bouche guide-câble à rouleaux, double contact de terre et collecteur breveté. Elle couvre les besoins d’atelier courants, de 6 à 18 mètres, en 1 à 5 conducteurs.
Longtemps disponible en IP42 seulement, elle se décline désormais en version IP65 sur six références — ce qui étend son domaine d’emploi aux postes exposés aux projections et à la poussière.
C’est le point le plus important de cette fiche et il n’apparaît pas dans les désignations. Un câble enroulé sur son tambour dissipe mal la chaleur : en cas de surintensité prolongée, il chauffe jusqu’à endommager son isolant, et le défaut ne se voit pas.
Une protection thermique intégrée coupe l’alimentation avant ce point. Elle équipe toutes les références en 2 × et 3G — les configurations monophasées, celles où l’on branche un outil portatif sans supervision.
Elle est absente des références en 1 ×, 4G et 5G. Sur ces configurations, la protection doit être assurée en amont, et dimensionnée dans la condition la plus défavorable, câble entièrement enroulé.
Ce n’est pas un oubli du fabricant : une alimentation triphasée s’insère dans un tableau qui porte sa propre protection, là où une prise monophasée d’atelier peut alimenter n’importe quel outil. Mais il faut le savoir avant de choisir.
Les références suffixées RNF reçoivent un câble caoutchouc, les autres un câble PVC. L’arbitrage porte sur deux grandeurs à la fois.
La longueur d’abord : le caoutchouc a une paroi plus épaisse, donc il occupe plus de volume sur le tambour. Le 4315 embarque 15 mètres en PVC, le 4315 RNF n’en embarque que 10.
La tension admissible ensuite, et c’est moins connu : les câbles PVC de cette série sont donnés pour 500 V, les caoutchouc pour 750 V. Sur une installation où la tension nominale dépasse 500 V, le caoutchouc n’est pas une préférence mais une nécessité.
À quoi s’ajoutent les qualités habituelles du caoutchouc : meilleure tenue à l’abrasion, souplesse conservée à froid, résistance aux huiles.
| Conducteurs | Section | Longueur | Réf. IP42 | Réf. IP65 | kW enroulé | kW déroulé | Ø câble | Protection thermique | Tension | Câble |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 × | 6 mm² | 16 m | 4106 | — | — | — | 5,5 mm | non | — | PVC |
| 1 × | 16 mm² | 11 m | 4116 | — | — | — | 8 mm | non | — | PVC |
| 2 × | 1 mm² | 18 m | 4210 | 4210 IP65 | 0,9 | 1,4 | 6 mm | oui | 500 V | PVC |
| 2 × | 1 mm² | 13 m | 4210 RNF | — | 0,9 | 1,4 | 8 mm | oui | 750 V | caoutchouc |
| 2 × | 1,5 mm² | 16 m | 4215 | — | 1,1 | 1,6 | 8 mm | oui | 500 V | PVC |
| 3G | 1,5 mm² | 15 m | 4315 | 4315 IP65 | 1,2 | 1,8 | 7 mm | oui | 500 V | PVC |
| 3G | 1,5 mm² | 10 m | 4315 RNF | 4315 RNF IP65 | 1,2 | 1,8 | 9,5 mm | oui | 750 V | caoutchouc |
| 3G | 2,5 mm² | 10 m | 4325 | 4325 IP65 | 1,9 | 2,5 | 10 mm | oui | 500 V | PVC |
| 3G | 2,5 mm² | 15 m | 4325/15 | — | 1,9 | 2,5 | 8,5 mm | oui | 500 V | PVC |
| 3G | 2,5 mm² | 8 m | 4325 RNF | 4325 RNF IP65 | 1,9 | 2,5 | 11,5 mm | oui | 750 V | caoutchouc |
| 4G | 1,5 mm² | 11 m | 4415 | 4415 IP65 | 1,4 | 1,9 | 8,5 mm | non | 500 V | PVC |
| 4G | 1,5 mm² | 9 m | 4415 RNF | — | 1,4 | 1,9 | 10,5 mm | non | 750 V | caoutchouc |
| 4G | 2,5 mm² | 9 m | 4425 | — | 2,0 | 2,7 | 11 mm | non | 500 V | PVC |
| 4G | 2,5 mm² | 6 m | 4425 RNF | — | 2,0 | 2,7 | 12,5 mm | non | 750 V | caoutchouc |
| 5G | 1 mm² | 11,5 m | 4510 | — | 1,0 | 1,5 | 7,5 mm | non | 500 V | PVC |
| 5G | 1,5 mm² | 9 m | 4515 | — | 1,4 | 1,9 | 9,5 mm | non | 500 V | PVC |
| 5G | 1,5 mm² | 8 m | 4515 RNF | — | 1,4 | 1,9 | 12 mm | non | 750 V | caoutchouc |
Les deux valeurs de puissance correspondent au câble enroulé puis déroulé. La valeur enroulée est celle à retenir dès lors que l’outil s’utilise à proximité de l’enrouleur.
Deux points à connaître avant l’installation.
Les enrouleurs de cette série sont livrés sans tronçon côté alimentation : le raccordement au réseau est à prévoir.
Le support est orientable en standard, ce qui ne convient pas au montage au plafond. Le dispositif 949/804-4000 rend le support fixe et rend ce montage possible ; il est indispensable dans cette configuration et doit être commandé avec l’enrouleur.

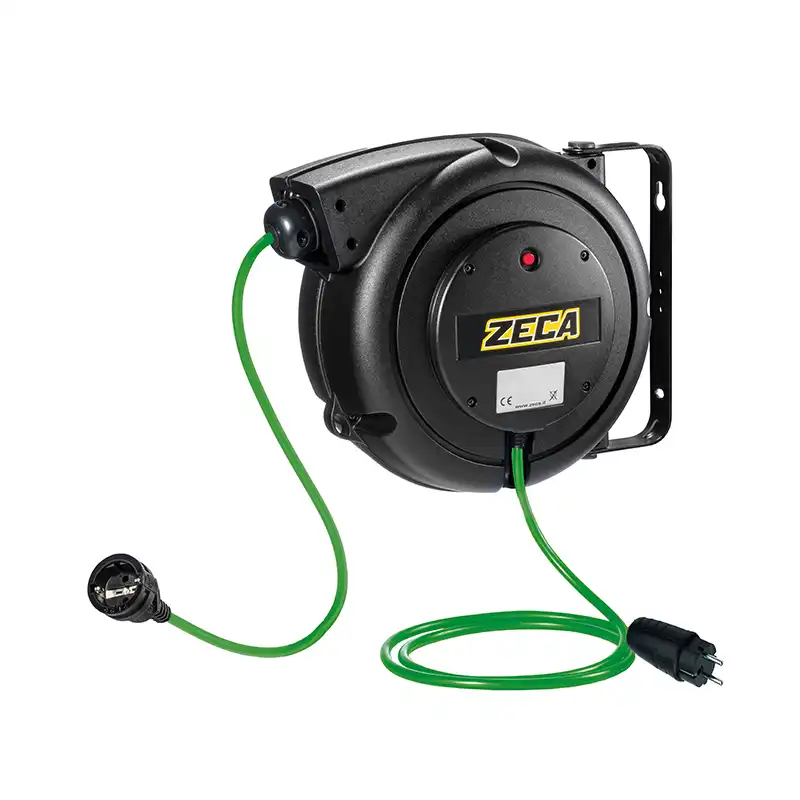

Des versions équipées de prises et fiches Schuko existent également ; nous vous indiquons les références correspondantes selon votre besoin.
La série répond aux normes EN 61242 et EN 60335-1, ainsi qu’aux directives 2014/35/UE, 2006/42/UE et 2011/65/UE.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
