Enrouleurs de câble Nederman série C à rappel par ressort : C20 en 12 m, C30 en 17 m, et D20 en câble Ethernet Cat7. Carter composite, IP44/IP55, 230 V monophasé 10 A.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Technopolymère |
| Nombre de conducteurs | 3G |
| Section | 1,5 mm², 2,5 mm² |
| KW | 1,4 kW, 2,2 kW |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Type de fixation | Mural pivotant |
| Zone ATEX | Non |
| Type de câble | H07 RN-F |
La série C regroupe les enrouleurs de câble à rappel automatique par ressort de Nederman, en carter composite résistant aux chocs. Deux tailles couvrent le câble électrique — le C20 sur 12 m, le C30 sur 17 m — et le D20 reprend le châssis du C20 pour distribuer non pas du courant mais un câble Ethernet Cat7. Tous se montent au mur, au plafond ou au sol, avec support pivotant à fixation rapide et patte de sécurité.
Un câble électrique enroulé sur son tambour ne dissipe pas la chaleur comme un câble déployé. Les spires se réchauffent mutuellement, et l’intensité admissible chute.
Nederman le documente explicitement pour la série C : la puissance maximale est de 2,3 kW câble entièrement déroulé, et de 1,4 kW seulement lorsque le câble reste enroulé sur le tambour. C’est un écart de près de 40 %.
La conséquence pratique est simple et vaut pour tout enrouleur de câble, quelle que soit la marque : si l’outil alimenté tire plus de 1,4 kW, il faut dérouler le câble en totalité, même si le poste de travail est à deux mètres. Un chauffage d’appoint, un poste à souder ou un compresseur branchés sur un enrouleur à moitié enroulé sont la cause classique d’échauffement du câble et de déclenchement de la protection.
La différence tient à la longueur de câble, et l’encombrement suit.
Le C20 déroule 12 m, mesure 350 mm sur 315 mm pour 170 mm de profondeur, et pèse 4 kg. Le C30 déroule 17 m, mesure 400 mm sur 375 mm pour 180 mm de profondeur, et pèse 6 kg. Les entraxes de fixation diffèrent également, 220 mm pour le C20 et 275 mm pour le C30, ce qui interdit de remplacer l’un par l’autre sans repercer.
Les caractéristiques électriques sont identiques : 230 V monophasé, 10 A, câble H07RN-F, 2,3 kW déroulé et 1,4 kW enroulé. Le C30 propose en plus une version en 3G2,5 mm², section plus généreuse qui limite la chute de tension sur la longueur.

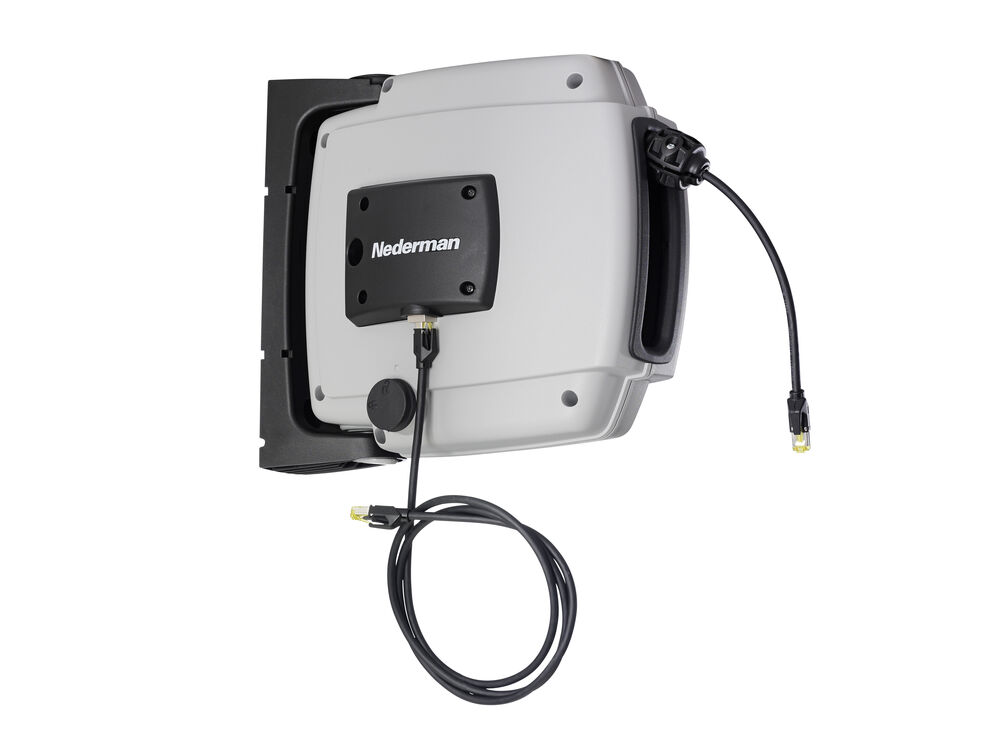

Le D20 partage le châssis et les cotes du C20, mais il enroule un câble Ethernet Cat7 de 12 m au lieu d’un câble d’alimentation. Il vise les postes où la liaison filaire reste préférable au sans-fil pour la vitesse, la stabilité et la sécurité : ateliers automobiles avec valises de diagnostic, laboratoires de matériel, centres de données.
Le débit maximal est de 1 Gb/s. Le ressort et les composants électroniques sont protégés à l’intérieur du carter, et l’ensemble est certifié selon la norme SS-EN 61316. Une version sans câble permet de monter le câble de son choix.
Le carter est en matériau composite à haute résistance aux chocs. L’enrouleur se clipse sur sa base, ce qui permet de fixer d’abord le support au mur, au plafond ou au sol, puis de poser l’appareil dessus. Le tambour tourne sur un double roulement à billes, et une patte de sécurité empêche le retour brutal du câble.

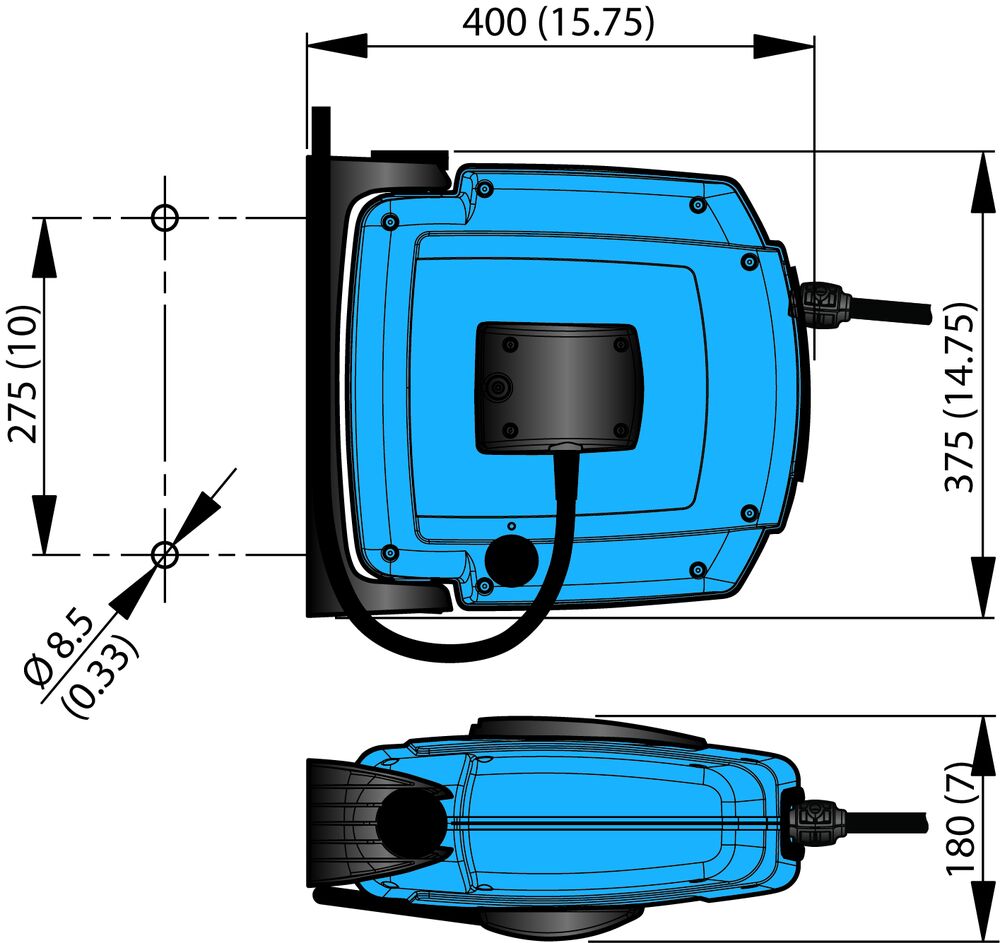

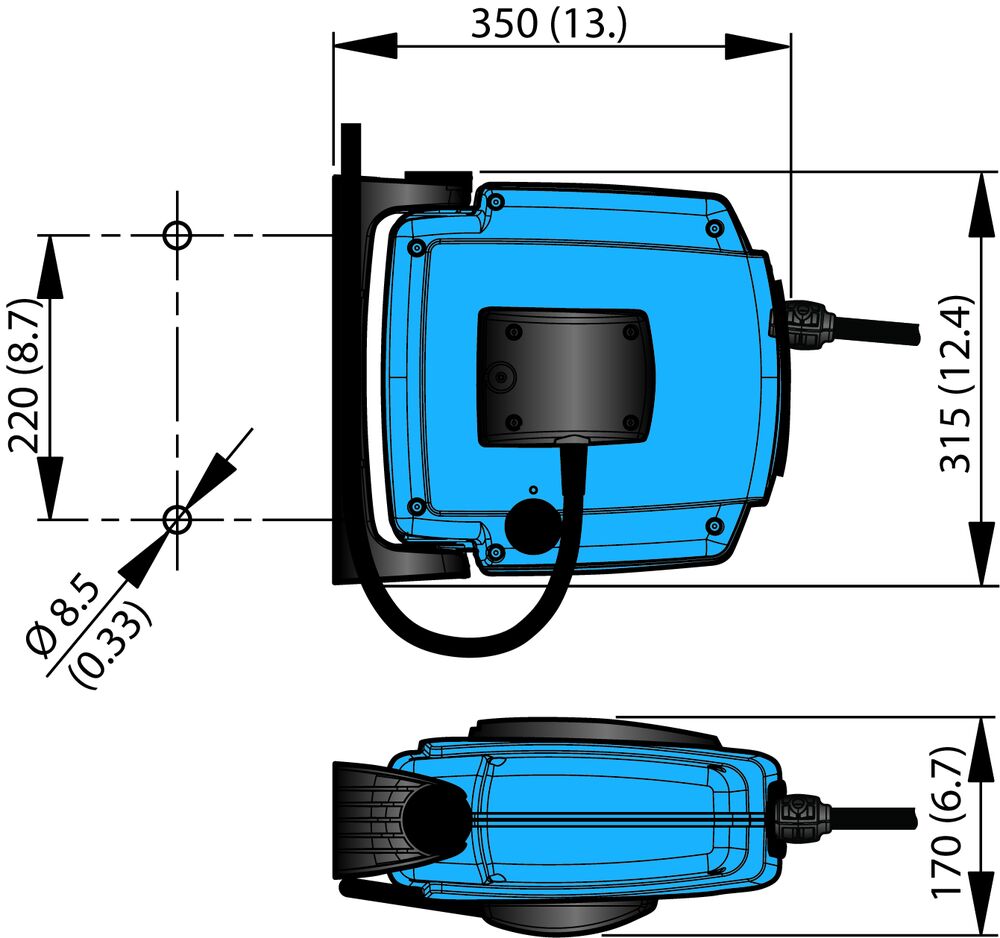

Cotes du C20 et du D20 : 350 mm de largeur, 315 mm de hauteur, 170 mm de profondeur, entraxe 220 mm, perçages Ø 8,5 mm. Cotes du C30 : 400 mm de largeur, 375 mm de hauteur, 180 mm de profondeur, entraxe 275 mm, perçages Ø 8,5 mm.
| Référence | Prise de distribution | Couleur | Section | Longueur (m) |
|---|---|---|---|---|
| 30700220 | Sans prise | Bleu | 3G1,5 mm² | 12 |
| 30700420 | Euro CEE 7/2 P+E | Bleu | 3G1,5 mm² | 12 |
| 30710420 | Euro CEE 7/2 P+E | Gris | 3G1,5 mm² | 12 |
| 30710520 | Sans prise | Gris | 3G1,5 mm² | 12 |
La 30700420 est livrée avec prise Euro sur le câble de distribution et fiche Euro IP44 sur le câble de raccordement.
| Référence | Prise de distribution | Couleur | Section | Longueur (m) |
|---|---|---|---|---|
| 30700230 | Sans prise | Bleu | 3G1,5 mm² | 17 |
| 30700430 | Euro CEE 7/2 P+E | Bleu | 3G1,5 mm² | 17 |
| 30700630 | Euro CEE 7/2 P+E | Bleu | 3G2,5 mm² | 17 |
| 30710430 | Euro CEE 7/2 P+E | Gris | 3G1,5 mm² | 17 |
La 30700630 reçoit une prise Euro IP44 sur le câble de distribution, sans prise sur le câble de raccordement.
| Référence | Câble | Longueur (m) | Débit max. | Poids (kg) |
|---|---|---|---|---|
| 30708020 | Ethernet Cat7, noir | 12 | 1 Gb/s | 4,8 |
| 30709020 | Sans câble | – | – | – |
| Caractéristique | C20 | C30 |
|---|---|---|
| Tension | 230 V | 230 V |
| Nombre de phases | 1 | 1 |
| Intensité | 10 A | 10 A |
| Type de câble | H07RN-F | H07RN-F |
| Longueur de câble | 12 m | 17 m |
| Puissance max. câble déroulé | 2,3 kW | 2,3 kW |
| Puissance max. câble enroulé | 1,4 kW | 1,4 kW |
| Indice de protection | IP44 / IP55 | IP44 / IP55 |
| Masse | 4 kg | 6 kg |
| Accessoire | Référence |
|---|---|
| Lampe baladeuse 230 V | 30420110 |
| Jeu de 10 bloqueurs d’enrouleur en inox pour C20 et H20 | 30374626 |
| Jeu de 10 bloqueurs d’enrouleur en inox pour C30 et H30 | 30374627 |
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
