Enrouleur de câble motorisé longue distance, jusqu'à 2 000 m de câble à 60 m/min, bobine à enroulement nivelé, collecteur jusqu'à 36 kV.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Motorisé |
| Matériau | Acier galvanisé |
| Plage de longueur | Plus de 100 m |
| Zone ATEX | Non |
La série LR est celle des très longues distances : jusqu’à 2 000 m de câble embarqué, à 60 m/min. Elle alimente les empileurs-récupérateurs, les excavateurs à roue-pelle, les chariots et convoyeurs mobiles, les racloirs et les châssis superposés — des machines qui parcourent des parcs à charbon, des carrières ou des terminaux vraquiers sur des distances où aucune autre technologie de transmission ne suit.
| Vitesse de parcours | jusqu’à 60 m/min |
|---|---|
| Longueur d’enroulement | 2 000 m maximum |
| Diamètre extérieur de bobine | jusqu’à 3,3 m |
| Engrenage | type BNA : 1 000 à 18 000 N m — SMART Drive : 1 000 à 8 500 N m |
| Collecteur tournant | basse tension 690 V – 1 600 A · haute tension 36 000 V – 500 A · contrôle 500 V – 25 A · données Ethernet 100 Mbit/s à 1 Gbit/s, fibre optique monomode ou multimode |
| Plage de températures | −40 à +60 °C |
C’est la seule série à monter jusqu’à 36 kV au collecteur, contre 24 kV pour les séries Heavy Load et High Dynamics.
C’est le point technique qui distingue cette série de toutes les autres, et il conditionne l’encombrement autant que la maintenance.
Sur les séries C, HL et HD, le câble s’enroule soit librement autour du tambour, soit en une seule spire à plat. La bobine monospirale, qui donne la plus longue durée de vie au câble parce qu’elle interdit la torsion et l’expose à l’air, plafonne à 700 m. Au-delà, elle deviendrait démesurée.

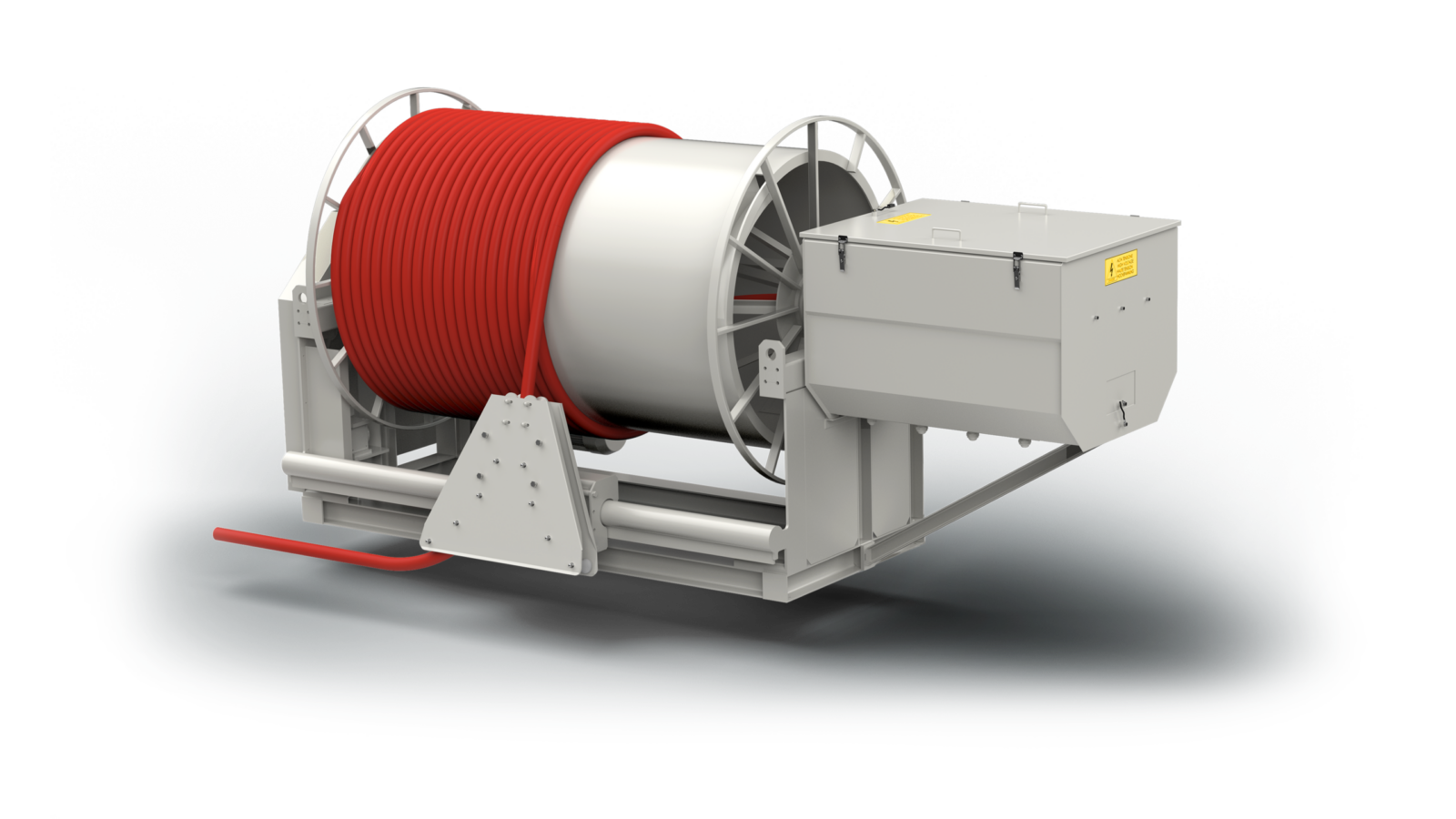

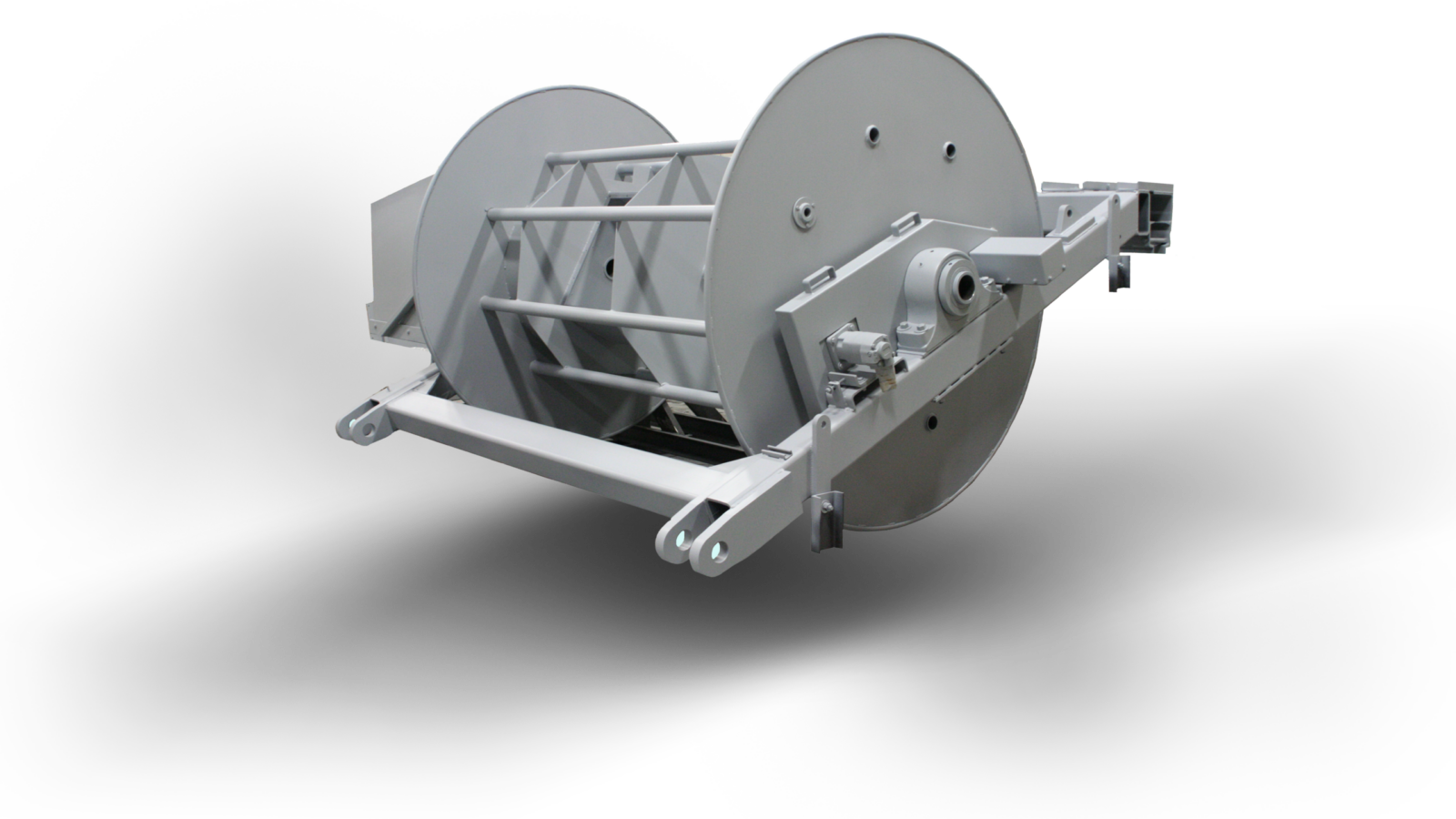

La série LR emploie donc une bobine d’enroulement nivelé : le câble est rangé sur une, deux ou trois couches autour d’un tambour cylindrique, un système de guidage entraîné par le tambour lui-même assurant la répartition. Le diamètre reste contenu à 3,3 m pour 2 000 m de câble, là où une monospirale équivalente serait irréalisable. Le tambour est de type squelette, ce qui laisse circuler l’air entre les couches et refroidit le câble tout en réduisant l’inertie de l’ensemble.
La contrepartie est que le câble se superpose à lui-même. C’est ce qui rend le choix du câble déterminant sur cette série : il doit supporter la pression des couches supérieures sans que ses conducteurs internes se déplacent, faute de quoi apparaît l’effet dit de tire-bouchon.
Donnez-nous la tension, l'intensité, le nombre de conducteurs et la section, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
