Enrouleur de câble électrique à ressort Cavotec RMS série RM, huit modèles de RM3 à RM5 D3, pour câble H07RNF de 3G1,5 à 18G2,5 jusqu'à 50 mètres. Version fixe ou orientable sur 180 degrés.
| Type de produit | Enrouleur de câble électrique |
|---|---|
| Entraînement | Automatique (ressort), Manuel |
| Matériau | Acier peint |
| Type de fixation | Au sol, Mural fixe, Mural pivotant, Plafond |
| Nombre de conducteurs | 3G, 4G, 5G, 7G, 12G, 18G |
| Section | 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm² |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m |
| Zone ATEX | Non |
| Type de câble | H07 RN-F |
La série RM est l’enrouleur de câble électrique de référence de Cavotec RMS. Construite en tôle d’acier repoussée et emboutie, elle couvre huit modèles de RM3 à RM5 D3 et enroule des câbles H07RNF de 3G1,5 à 18G2,5, jusqu’à 50 mètres pour les sections les plus fines.
La capacité d’enroulement dépend du couple section-modèle, jamais du seul diamètre du tambour. Une même longueur peut donc être obtenue de plusieurs façons : 25 m de 4G2,5 tiennent sur un RM4, mais aussi sur un RM4 D2 si l’application impose un fonctionnement manuel.
C’est le point à retenir sur les versions D2 et D3 : elles sont exclusivement prévues à cliquet, pour un fonctionnement manuel. Elles offrent les plus grandes capacités du catalogue — jusqu’à 50 m — mais ne se rétractent pas seules. Si le rappel automatique est nécessaire, le choix se limite aux RM3, RM4z, RM4 et RM5.

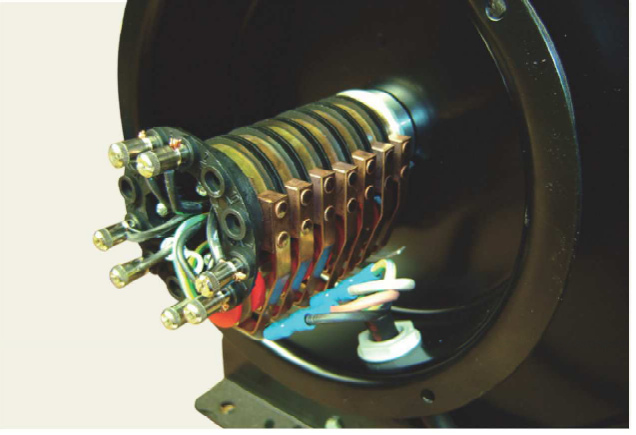

Les intensités indiquées sont celles admissibles par le collecteur. L’intensité réellement admissible par le câble dépend de sa section, du nombre de conducteurs, de la température ambiante, du nombre de couches enroulées et du facteur de marche : elle est toujours à valider au cas par cas.

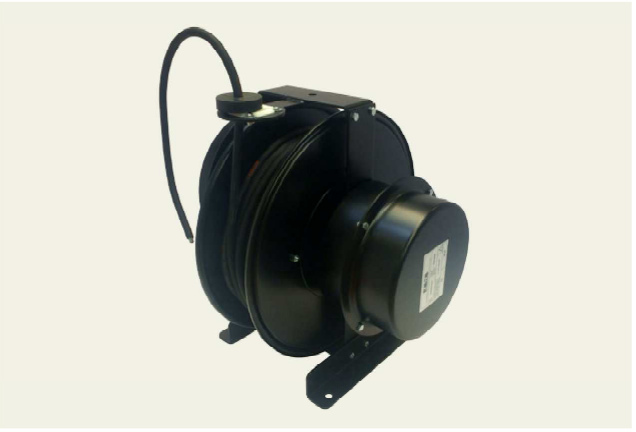

Sur un modèle fixe, la position de montage est à préciser à la commande. Les six positions normalisées : F1 au sol avec déroulement vers le bas, F2 mural avec déroulement horizontal, F3 au plafond avec déroulement vertical vers le bas, F4 au sol avec déroulement horizontal, F5 au sol avec déroulement vertical vers le haut, F6 au plafond avec déroulement horizontal.
| Câble | Coll. | RM3 | RM4z | RM4 | RM4 D2 | RM4 D3 | RM5 | RM5 D2 | RM5 D3 |
|---|---|---|---|---|---|---|---|---|---|
| 3G1,5 | 25 A | 14 | 20 | 25 | 35 | − | − | 40 | 50 |
| 3G2,5 | 25 A | 14 | 20 | 25 | 30 | 35 | − | 40 | 50 |
| 3G4 | 25 A | 10 | 18 | 25 | − | − | 30 | 35 | 45 |
| 3G6 | 50 A | 7 | 15 | 20 | − | − | 25 | 40 | − |
| 3G10 | 50 A | − | − | 10 | − | − | 22 | − | − |
| 3G16 | 90 A | − | − | − | − | − | 15 | − | − |
| 4G1,5 | 25 A | 14 | 20 | 25 | 30 | − | − | 40 | − |
| 4G2,5 | 25 A | 13 | 20 | 25 | 30 | − | − | 40 | 50 |
| 4G4 | 25 A | 7 | 15 | 20 | 25 | − | 25 | 35 | 40 |
| 4G6 | 50 A | 6 | − | 16 | − | − | 25 | 35 | − |
| 4G10 | 50 A | − | − | 8 | − | − | 15 | − | − |
| 4G16 | 90 A | − | − | − | − | − | 12 | − | − |
| 5G1,5 | 25 A | 13 | 20 | 25 | 30 | − | − | 40 | − |
| 5G2,5 | 25 A | 7 | 15 | 20 | 25 | − | 25 | 35 | 40 |
| 5G4 | 25 A | 6 | − | 16 | − | − | 25 | 30 | − |
| 5G6 | 50 A | − | − | 10 | − | − | 20 | − | − |
| 5G10 | 50 A | − | − | − | − | − | 12 | − | − |
| 7G1,5 | 25 A | 6 | 16 | 20 | − | − | 25 | 30 | − |
| 7G2,5 | 25 A | − | − | 10 | − | − | 22 | 30 | − |
| 12G1,5 | 25 A | − | − | 10 | − | − | 20 | − | − |
| 12G2,5 | 25 A | − | − | 8 | − | − | 15 | − | − |
| 18G1,5 | 25 A | − | − | − | − | − | 12 | − | − |
| 18G2,5 | 25 A | − | − | − | − | − | 12 | − | − |
Longueurs maximales admissibles en mètres. Préciser la longueur réellement utile permet d’optimiser le dimensionnement.
| Modèle | C | D | E | F | G | H | L | M |
|---|---|---|---|---|---|---|---|---|
| RM3 | 140 | 40 | 200 | 340 | 360 | 200 | 300 | 390 |
| RM4 / RM4z | 165 | 50 | 250 | 430 | 455 | 300 | 400 | 480 |
| RM4 D2 / D3 | 185 | 50 | 250 | 430 | 455 | 300 | 400 | 480 |
| RM5 | 195 | 50 | 250 | 550 | 580 | 400 | 500 | 580 |
| RM5 D2 / D3 | 195 | 105 | 250 | 550 | 580 | 400 | 500 | 580 |
Cotes en millimètres.
