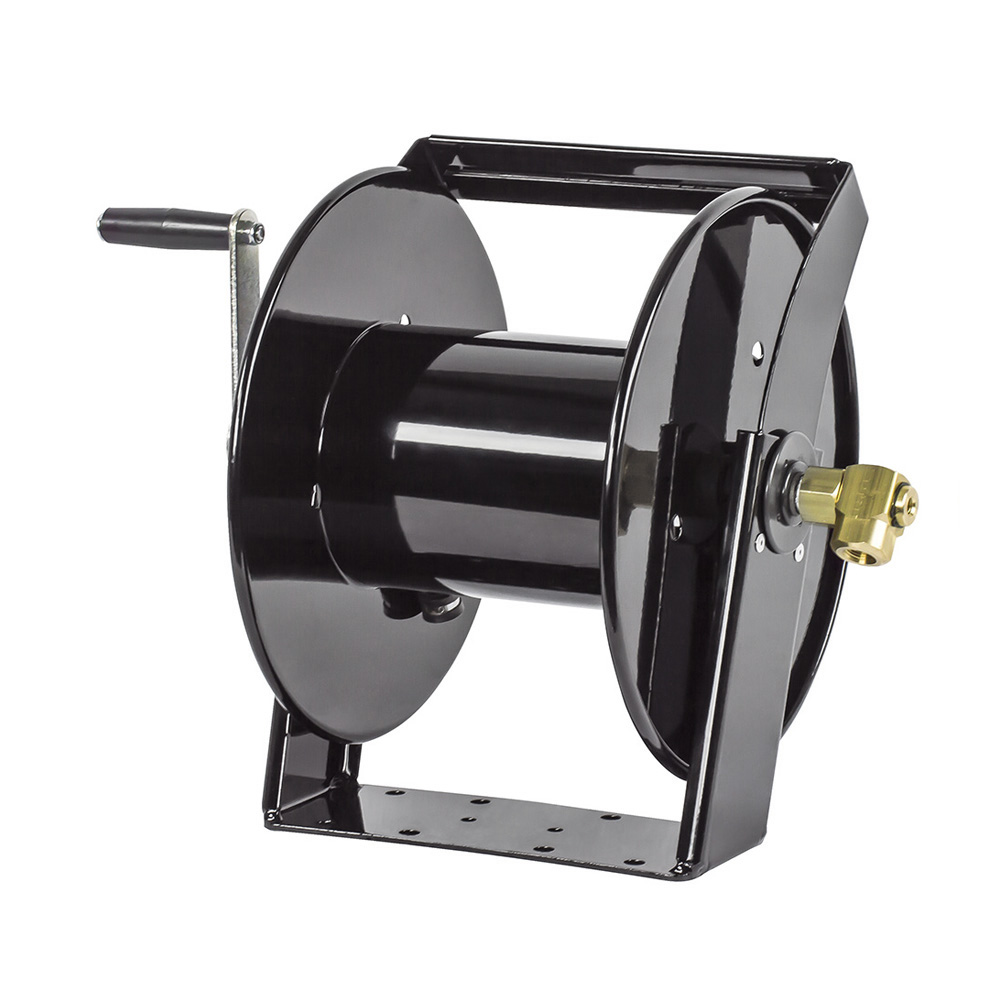

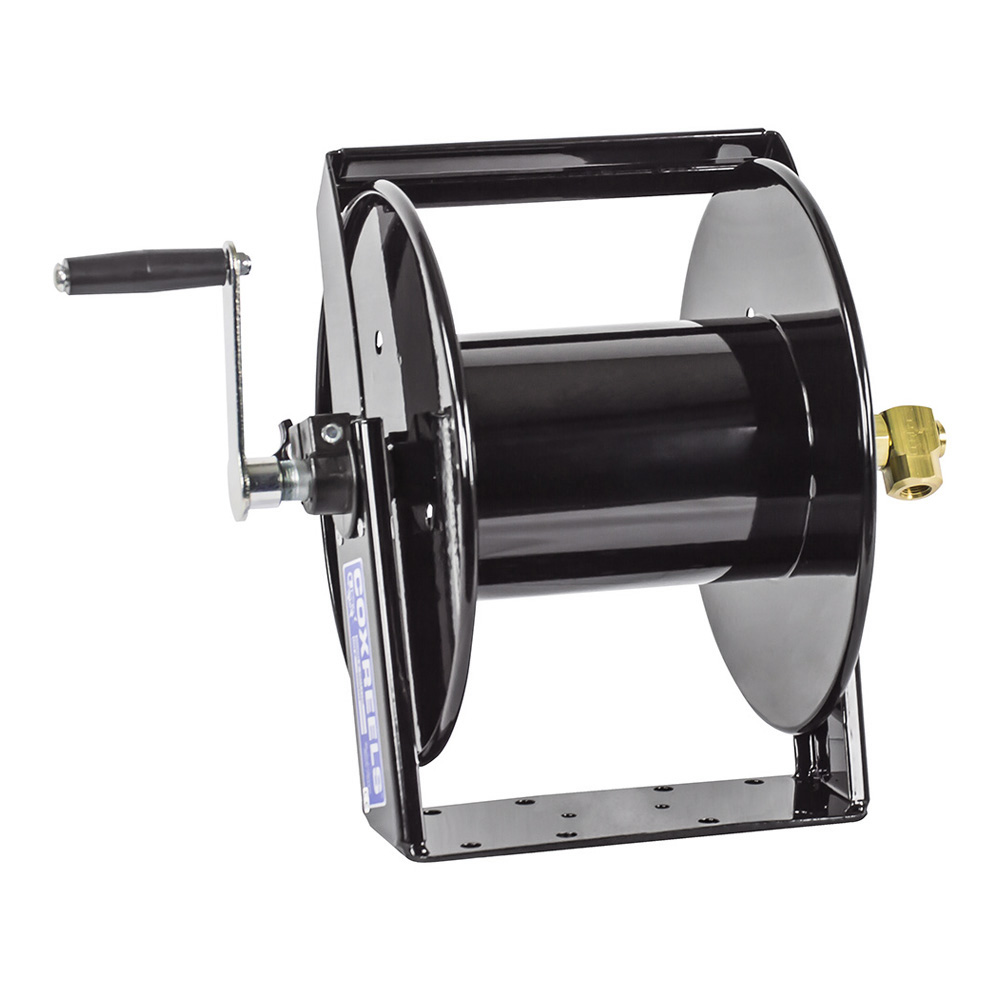

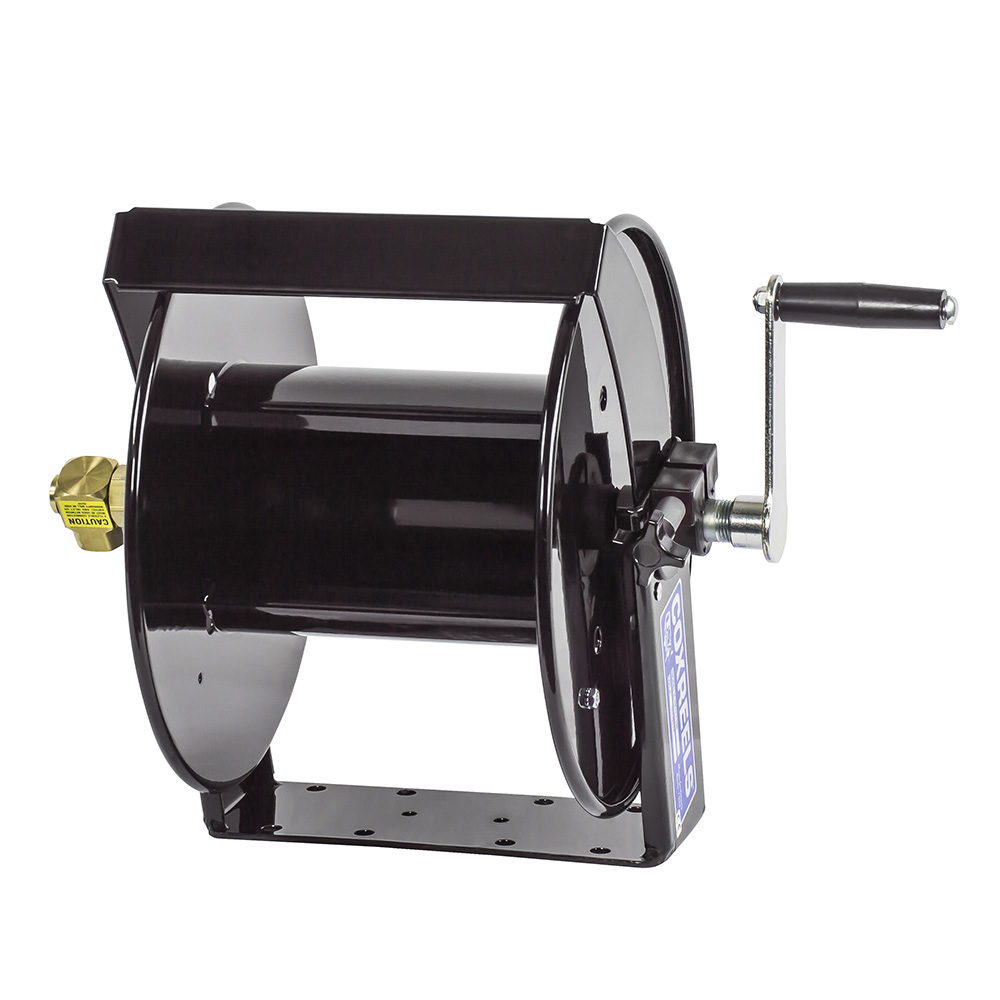

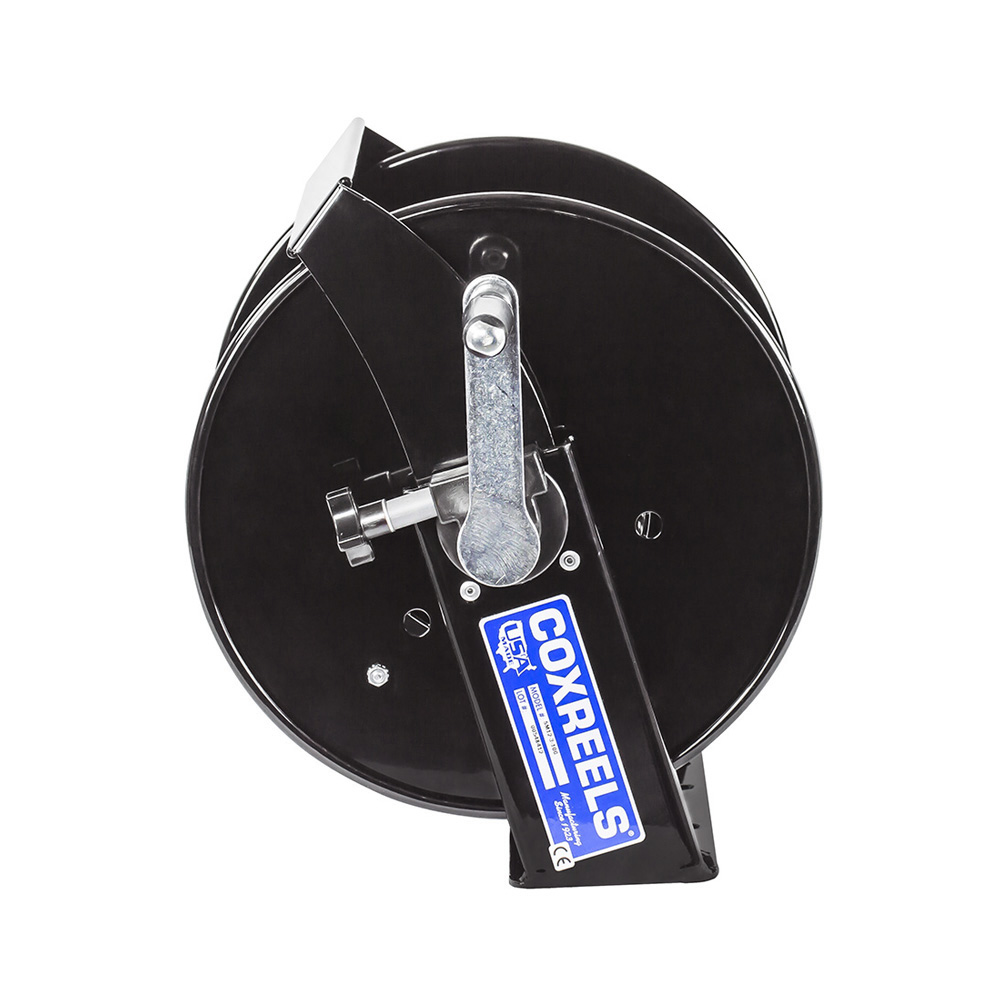

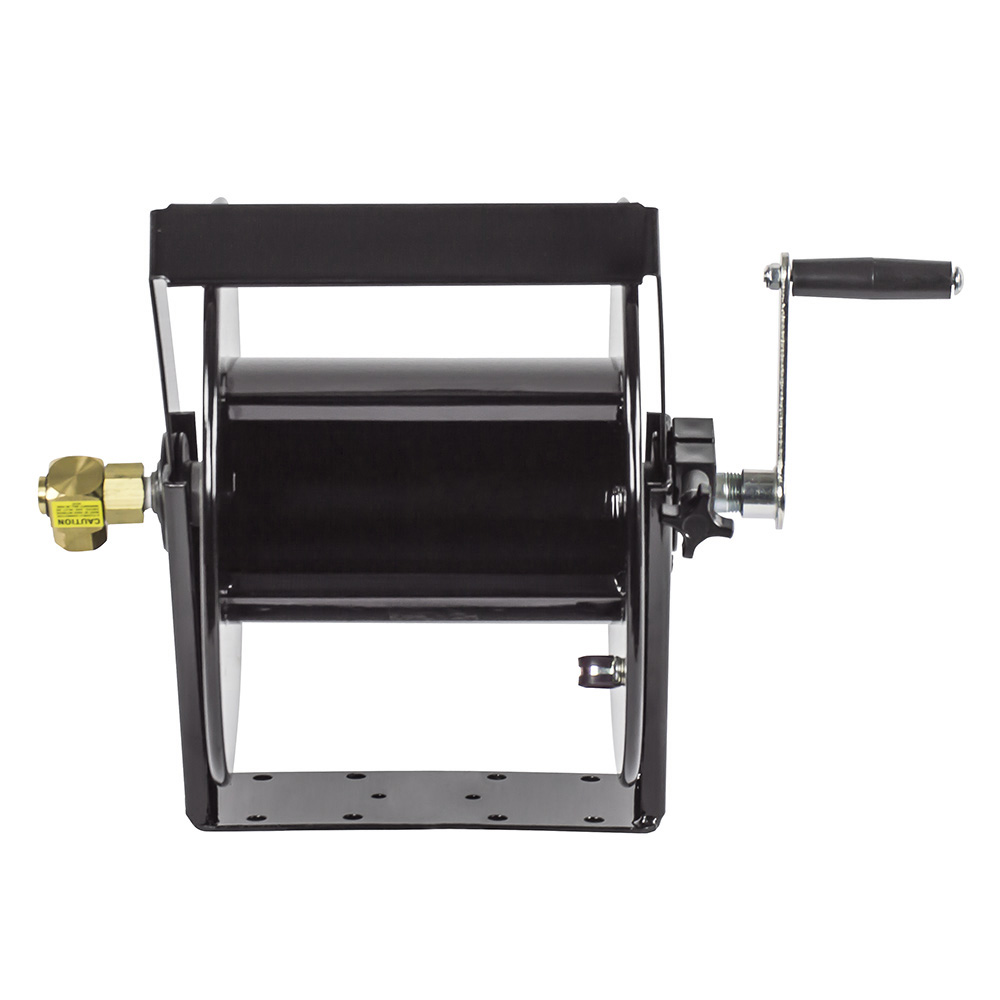

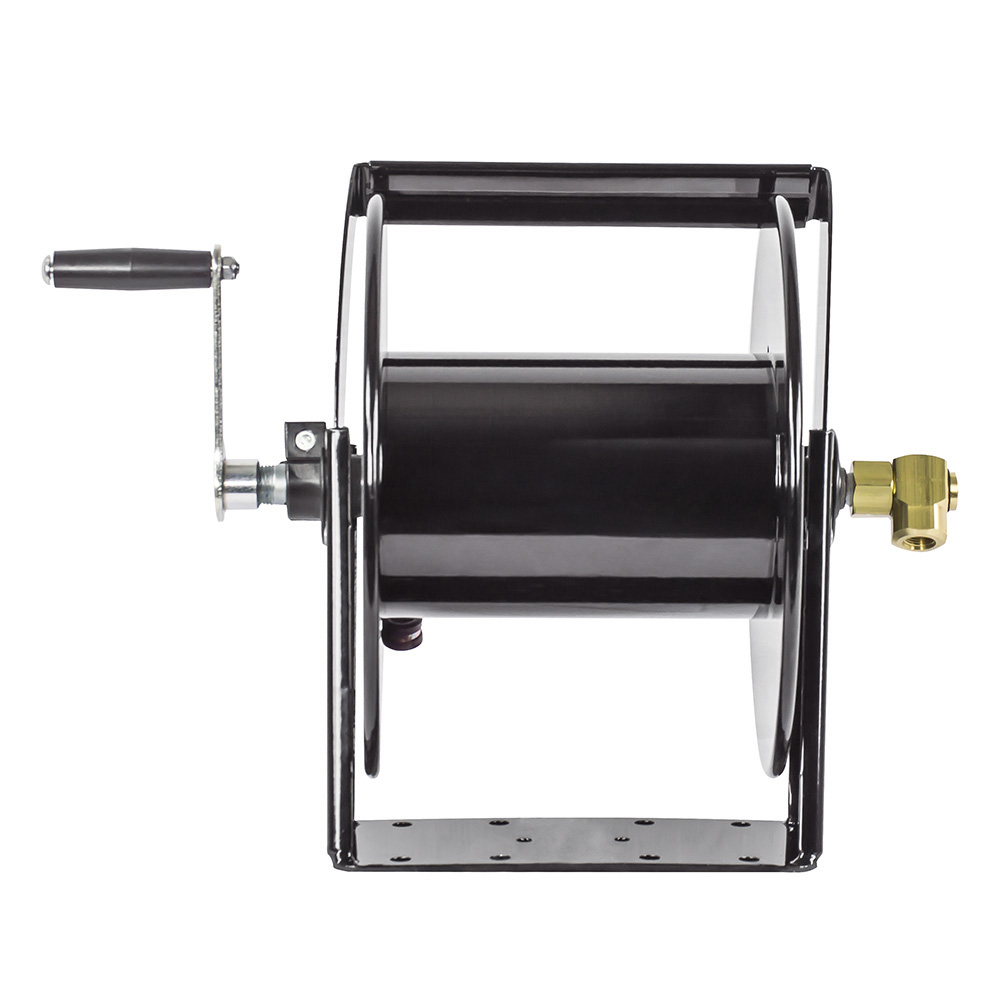

La série SM est un enrouleur de tuyau à manivelle qui pivote et se verrouille sur huit positions. La bobine suit la direction du travail au lieu d’imposer la sienne, et se bloque une fois orientée. Elle tient 276 bar et embarque de 30 à 107 m de tuyau.
Le bâti est en acier d’une seule pièce, en forme de U, complété par une barre de maintien du tuyau.
Points clés
- Pivotement verrouillable sur huit positions
- Répartition de masse portée vers l’avant, orientant l’enrouleur dans le sens de la traction
- Barre de maintien retenant le tuyau quelle que soit la direction de sortie
- Diamètres intérieurs de 6, 10 et 13 mm, capacités de 30 à 107 m
- Pression de service jusqu’à 276 bar

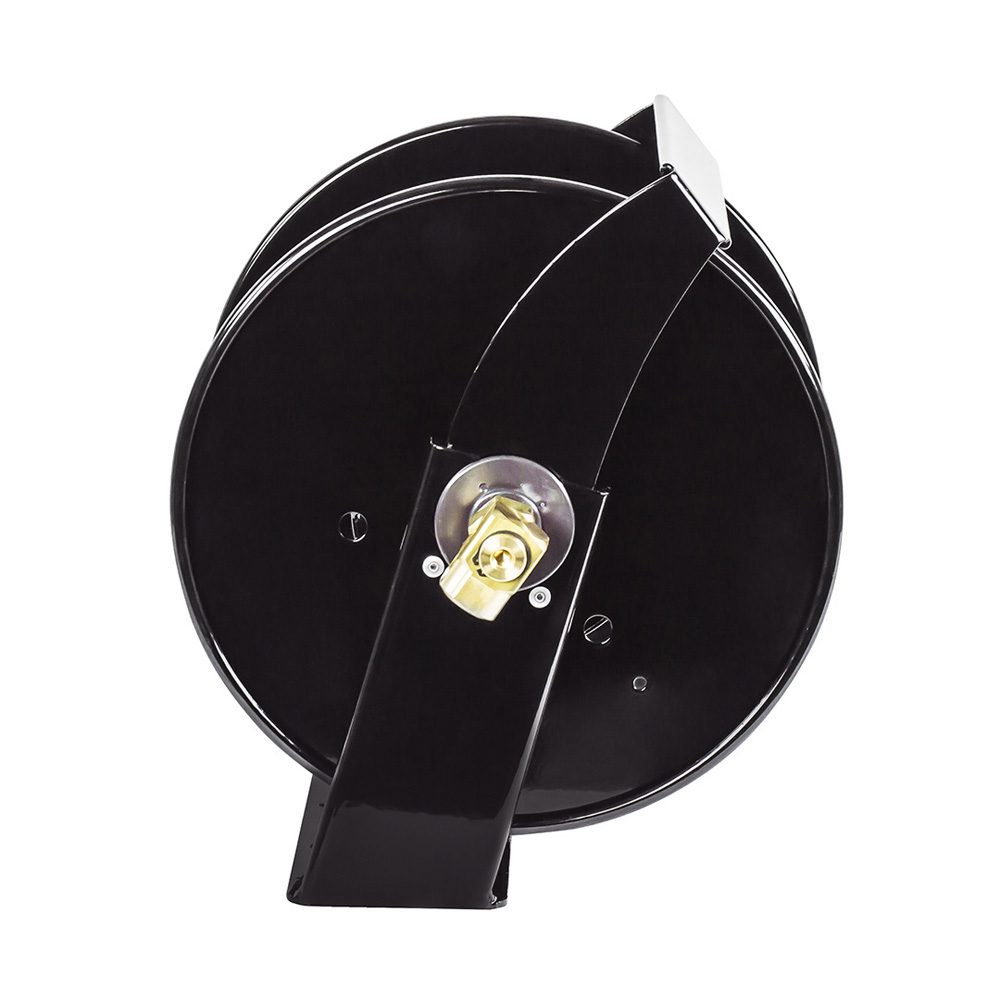

- Raccord tournant laiton massif, joints Viton
- Frein de tension réglable
- Étrier pivotant mural SMK-202 disponible en option
Encombrement
Les trois tailles mesurent 483 mm de largeur, de 343 à 470 mm de hauteur et de 305 à 432 mm de longueur hors tout, pour un tambour de 203 mm de diamètre.
Pivoter, et rester où on l’a mis
Un enrouleur fixe impose la direction de sortie du tuyau. Dès que l’opérateur travaille de biais, le tuyau frotte sur l’arête de la flasque, s’use à cet endroit précis, et l’effort de traction augmente.
La série SM répond à cela par un pivot verrouillable sur huit positions : l’enrouleur s’oriente vers la zone de travail et s’y bloque, ce qui rétablit une traction dans l’axe. Le verrouillage compte autant que le pivot — un enrouleur qui tourne librement se remet de travers au premier à-coup.
Deux dispositions complètent le principe. La répartition de masse portée vers l’avant fait que l’enrouleur tend de lui-même à s’orienter dans le sens où l’on tire, avant même le verrouillage. Et la barre de maintien retient le tuyau quelle que soit la direction de sortie : sur un enrouleur pivotant, le tuyau peut quitter la bobine par n’importe quel angle, ce qu’une flasque seule ne rattrape pas.
Deux points à vérifier avant commande

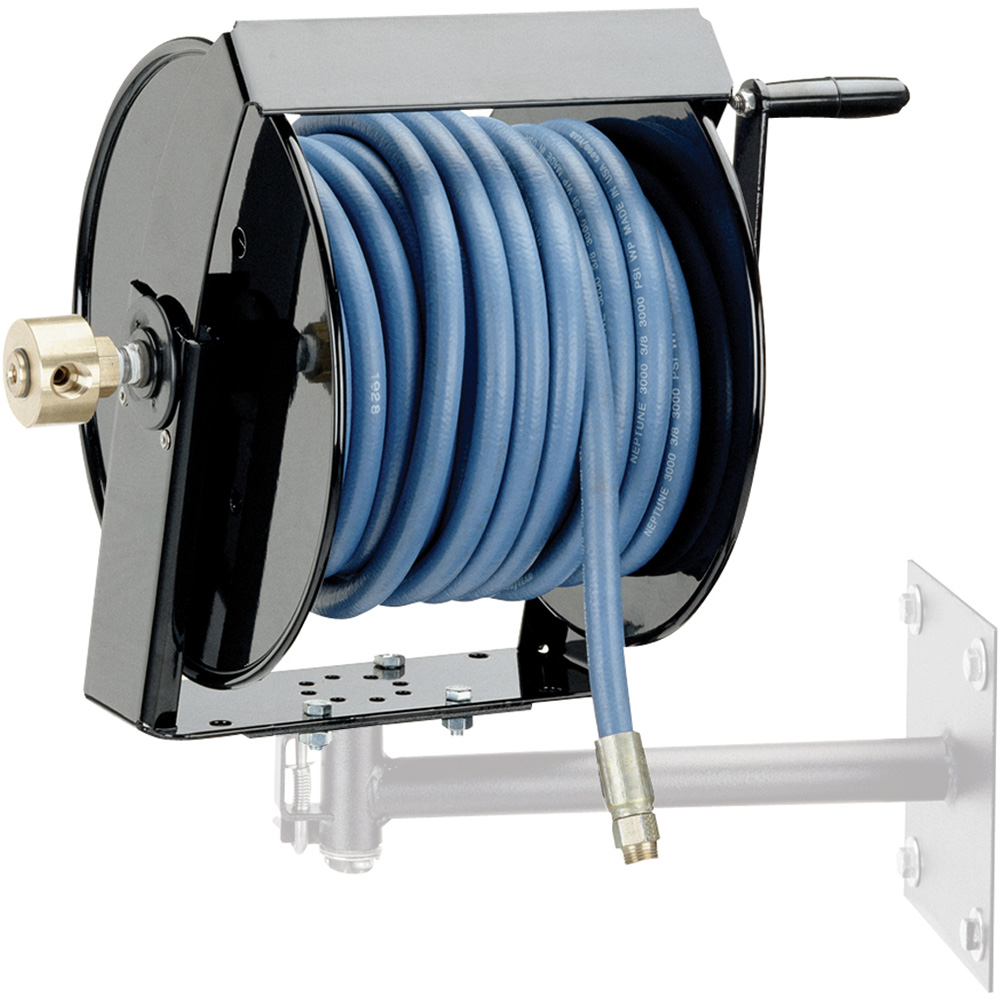

L’étrier pivotant mural, référence SMK-202, est vendu séparément. C’est une base pivotante réservée au montage mural, en acier fort revêtu poudre, avec bras rigide et pivot verrouillable à huit positions, pour 4 kg. L’enrouleur seul se pose au sol ou sur un support existant : le pivotement mural demande cet accessoire.
Les joints du raccord tournant sont en Viton et non en nitrile, contrairement aux séries 100 et CM. Cet élastomère tient mieux face aux fluides agressifs et aux températures élevées, ce qui est cohérent avec la destination annoncée de transfert de produits chimiques. C’est un avantage à connaître : à capacité comparable, la SM accepte des fluides que la série 100 n’accepte pas.
Références
Toutes livrées nues, sous 276 bar. La capacité optionnelle correspond au diamètre inférieur et demande un réducteur.
| Référence |
Capacité standard |
Capacité optionnelle |
Masse |
| SM12-3-100 |
10 mm, 30 m |
6 mm, 46 m |
7 kg |
| SM17-3-250 |
10 mm, 76 m |
6 mm, 107 m |
12 kg |
| SM17-4-125 |
13 mm, 38 m |
10 mm, 46 m |
12 kg |
Applications
Le catalogue destine cette série à l’alimentation en eau, au lavage, au nettoyage haute pression, à la pulvérisation agricole, au transfert de produits chimiques, à la maintenance industrielle, à l’entretien des sols et espaces verts, aux exploitations agricoles et aux chantiers.
Raccordement
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Un kit de raccordement pour tuyau d’arrosage est également disponible. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
