Enrouleur de gaine d'extraction Coxreels à rappel par ressort pour capter les gaz d'échappement à la source, en diamètres de 102, 127 et 152 mm sur des capacités de 6 à 12 m, à châssis entièrement soudé et gaine interne fournie.
| Type de produit | Enrouleur d'extraction / aspiration |
|---|---|
| Matériau | Acier peint |
| Entraînement | Automatique (ressort) |
| Type de fixation | Au sol, Mural fixe, Plafond |
| Utilisation | Gaz d'échappement |
| Ø tuyau | 4″ – DN 110, 5″ – DN 127, 6″ – DN 152 |
| Plage de longueur | Jusqu'à 15 m |
| Zone ATEX | Non |
La série 300 est un enrouleur de gaine d’extraction à rappel par ressort, conçu pour capter les gaz d’échappement à leur point d’émission plutôt que de les diluer dans le volume de l’atelier. Elle reçoit des gaines de 102, 127 ou 152 mm de diamètre intérieur, sur des capacités de 6 à 12 m.

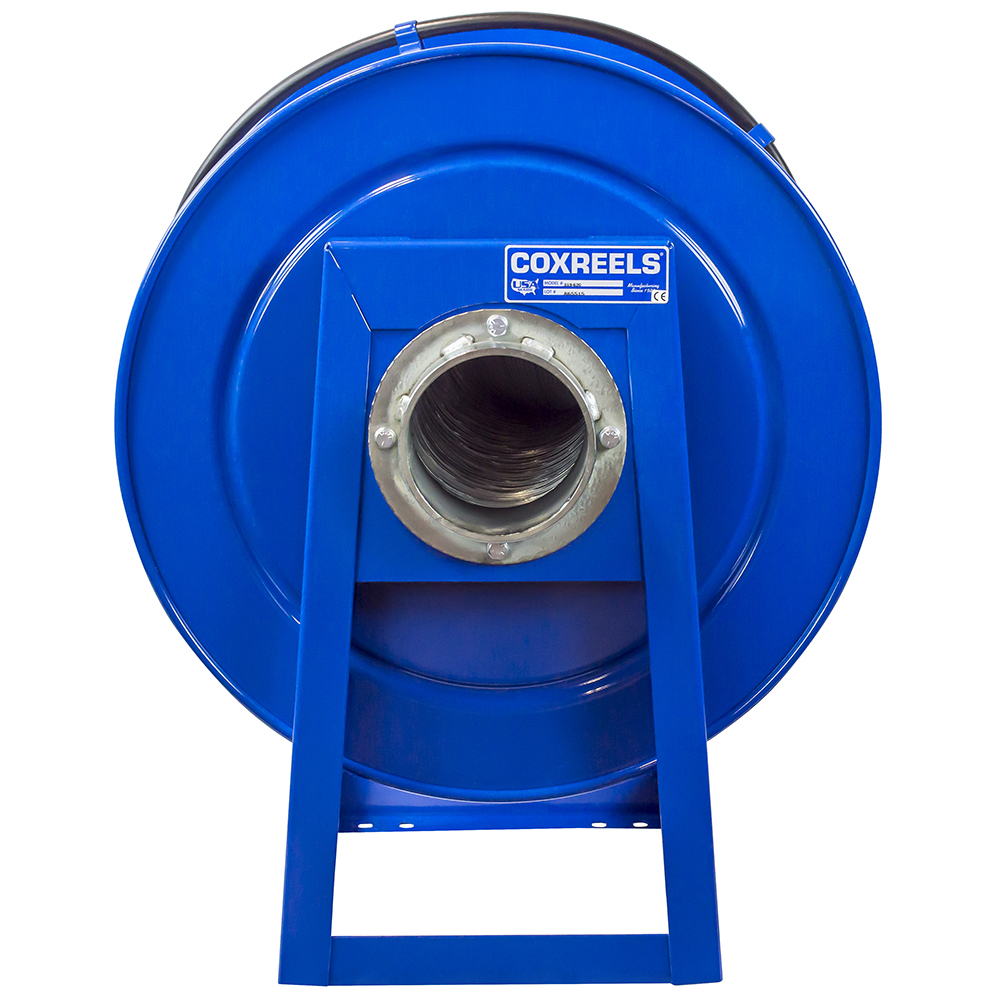

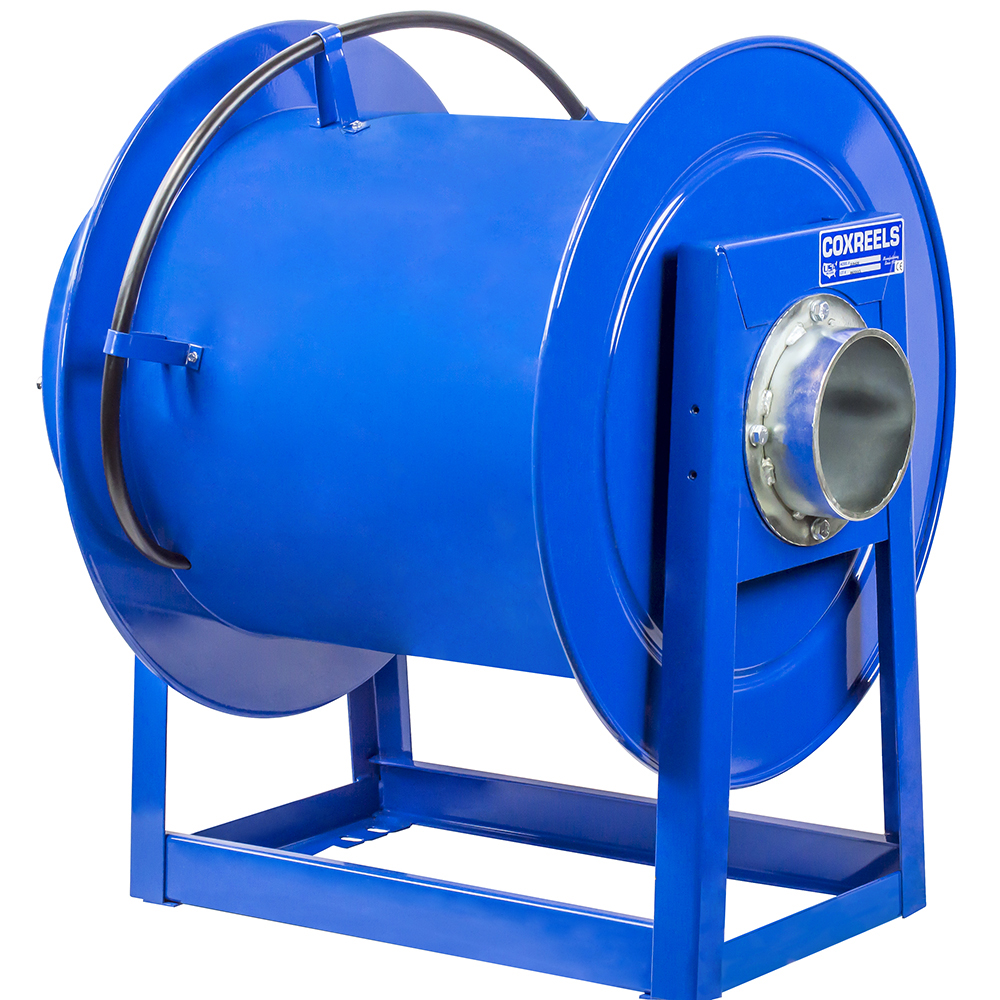

Le raccordement au réseau se fait en 152 mm sur tous les modèles, et la gaine interne de liaison est fournie.
Une ventilation générale dilue les gaz d’échappement dans le volume du local : elle abaisse la concentration moyenne sans jamais protéger celui qui travaille à côté du pot. L’extraction à la source capte les gaz avant qu’ils ne se répandent, ce qui change la nature du problème plutôt que son ampleur.
C’est ce qui explique la présence de ces enrouleurs dans les casernes de pompiers, où un départ moteur en local fermé produit une pointe de concentration en quelques secondes, comme dans les ateliers de réparation, les concessions et les centres de contrôle technique.

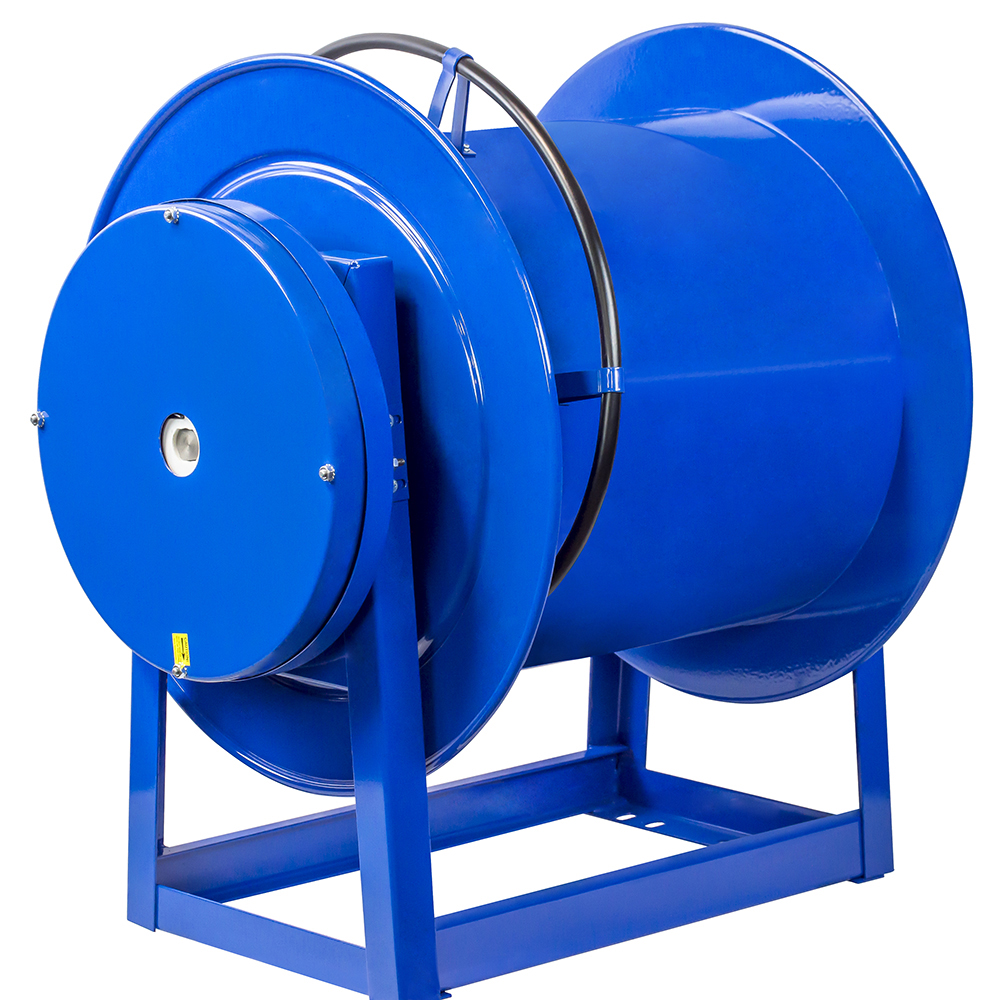

Coxreels précise que le châssis est entièrement soudé, sans boulon, et en donne la raison : éviter le basculement. Ce n’est pas un argument décoratif sur cette gamme. Un enrouleur de gaine mesure jusqu’à 1 048 mm de large pour un tambour de 813 mm, et la gaine déployée exerce un bras de levier considérable quand un opérateur la tire vers le fond de l’atelier. Une structure boulonnée se desserre à l’usage sous ce type de sollicitation répétée.

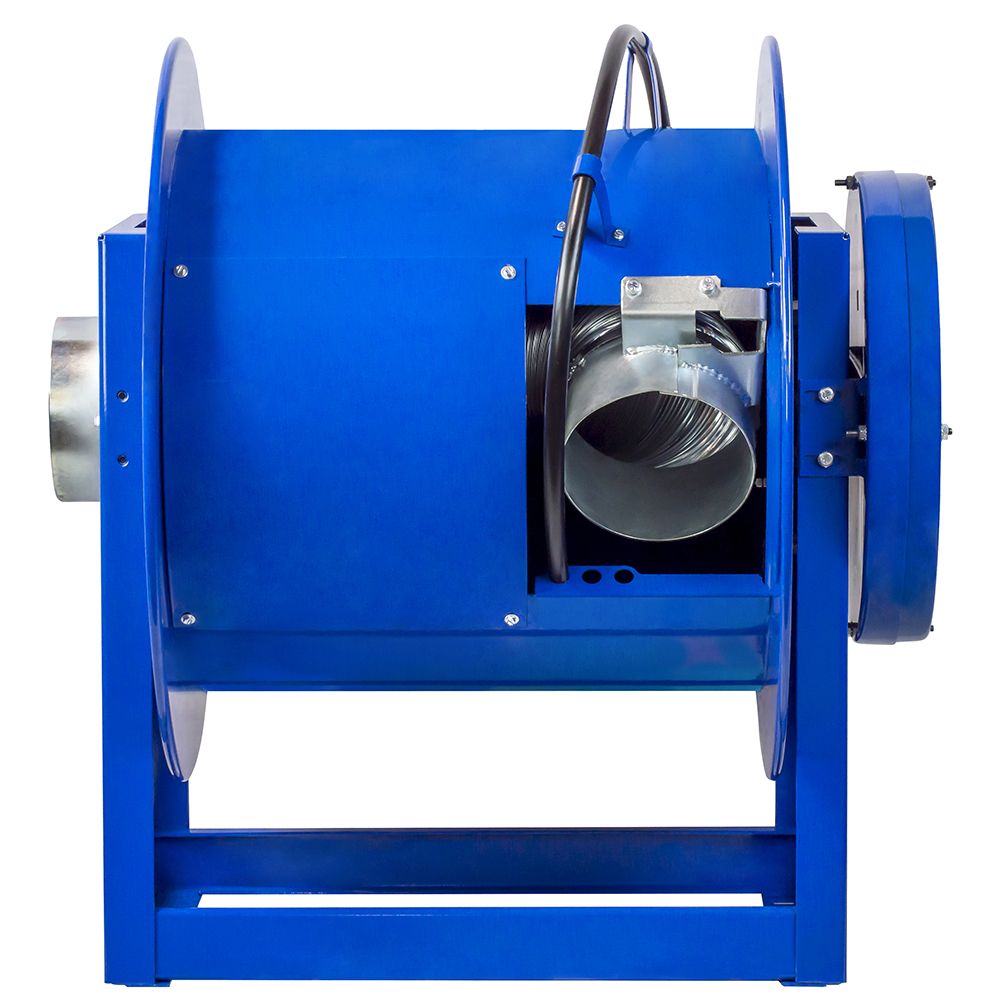

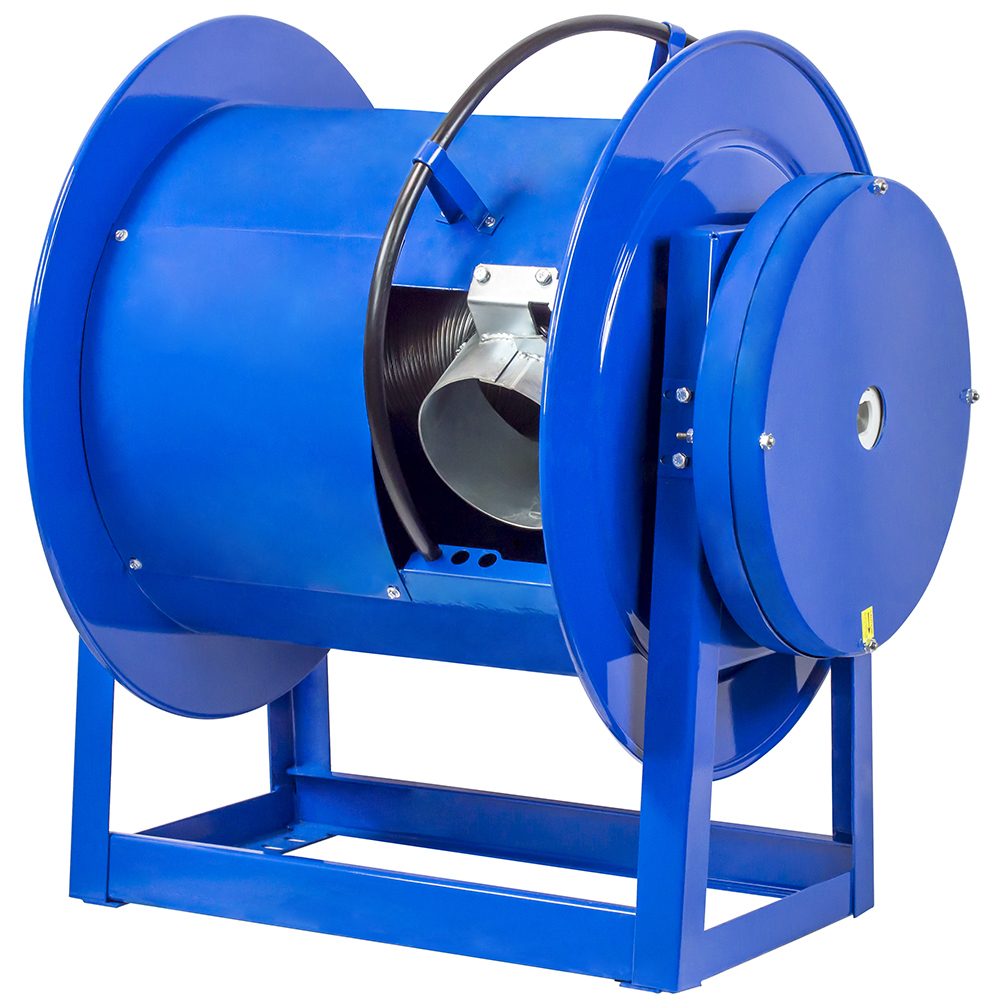

Le panneau d’accès au tambour relève d’une logique inverse mais complémentaire : la structure ne se démonte pas, mais l’entretien courant reste possible sans la toucher.
Les longueurs indiquées sont des capacités de tambour : la gaine n’est pas fournie et se choisit selon la température des gaz et le diamètre du réseau.
| Référence | Ø gaine | Capacité | Masse | Indice de taille |
|---|---|---|---|---|
| 319-424 | 102 mm | 7 m | 47 kg | 1 |
| 328-440 | 102 mm | 12 m | 52 kg | 2 |
| 319-520 | 127 mm | 6 m | 47 kg | 1 |
| 328-532 | 127 mm | 10 m | 52 kg | 2 |
| 332-536 | 127 mm | 11 m | 55 kg | 3 |
| 319-620 | 152 mm | 6 m | 48 kg | 1 |
| 328-632 | 152 mm | 10 m | 53 kg | 2 |
| 332-636 | 152 mm | 11 m | 123 kg | 3 |
La masse de la référence 332-636 est celle publiée au catalogue. Elle s’écarte nettement de celle des modèles de taille équivalente et fait l’objet d’une vérification auprès du fabricant.
| Indice | Largeur | Hauteur | Longueur | Ø tambour |
|---|---|---|---|---|
| 1 | 718 mm | 749 mm | 610 mm | 457 mm |
| 2 | 946 mm | 749 mm | 610 mm | 457 mm |
| 3 | 1 048 mm | 749 mm | 610 mm | 457 mm |
Coxreels est fabriqué aux États-Unis depuis 1923.
Donnez-nous le diamètre du tuyau, la longueur à dérouler, la température des gaz et le débit à extraire. Nous répondons avec une référence, pas avec un catalogue.
