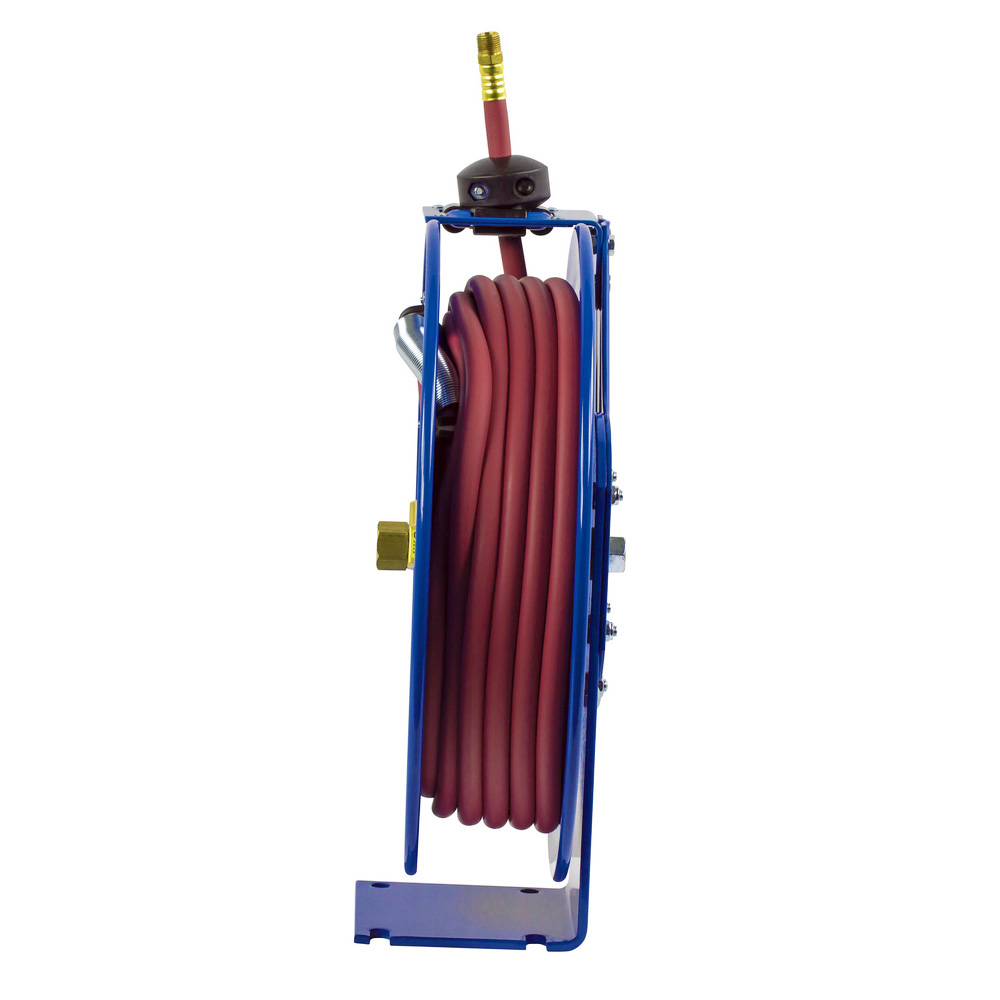

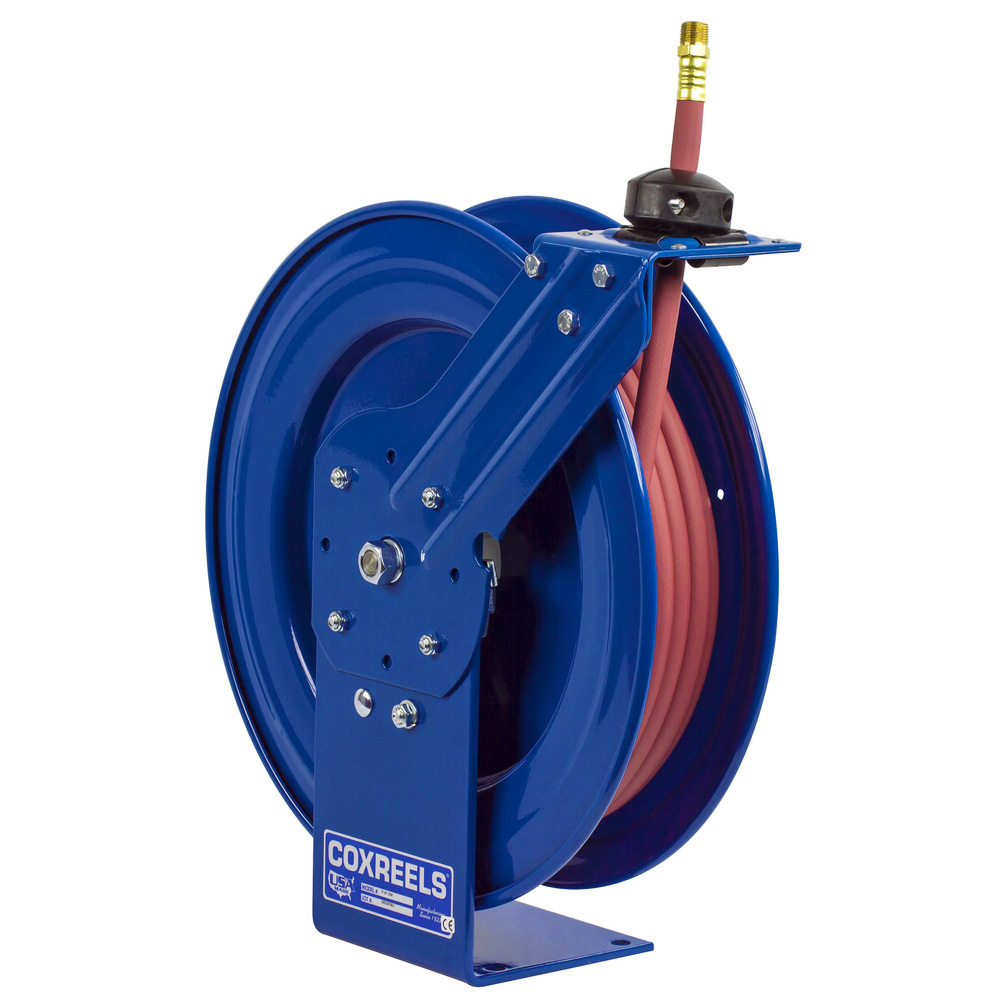

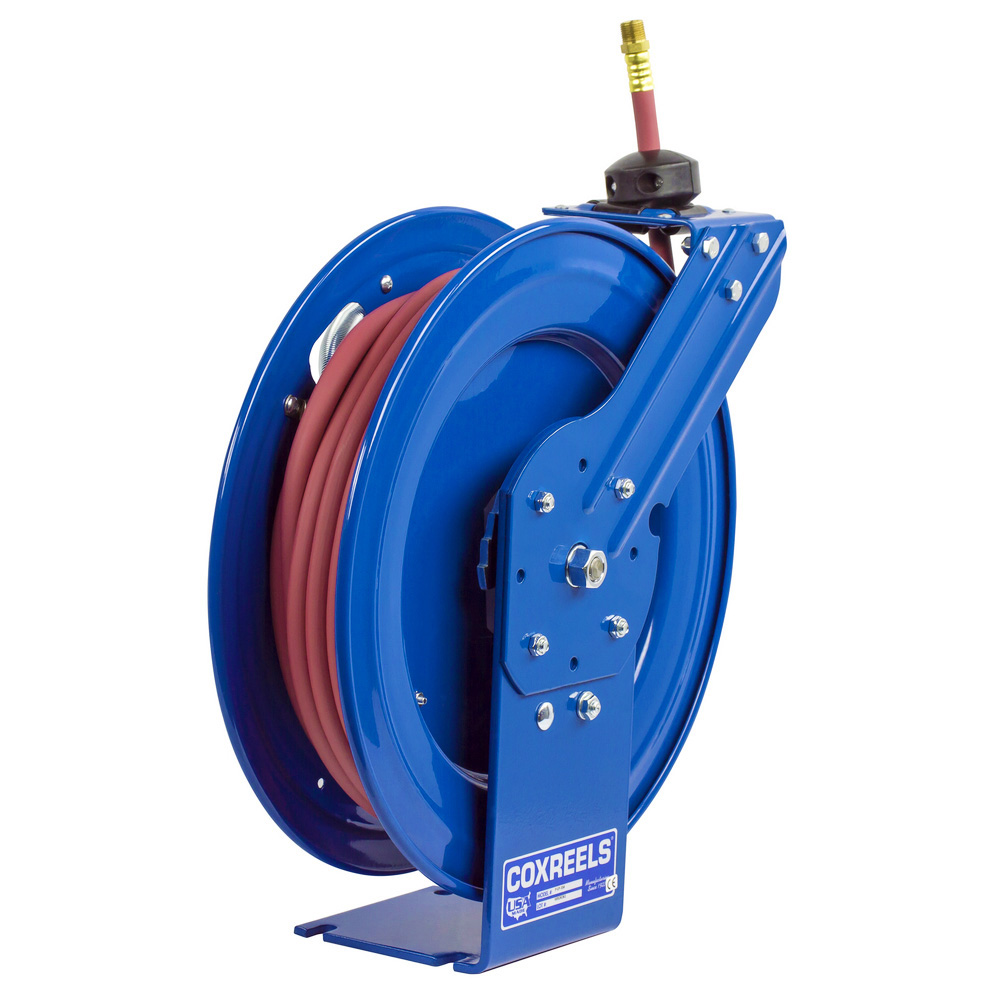

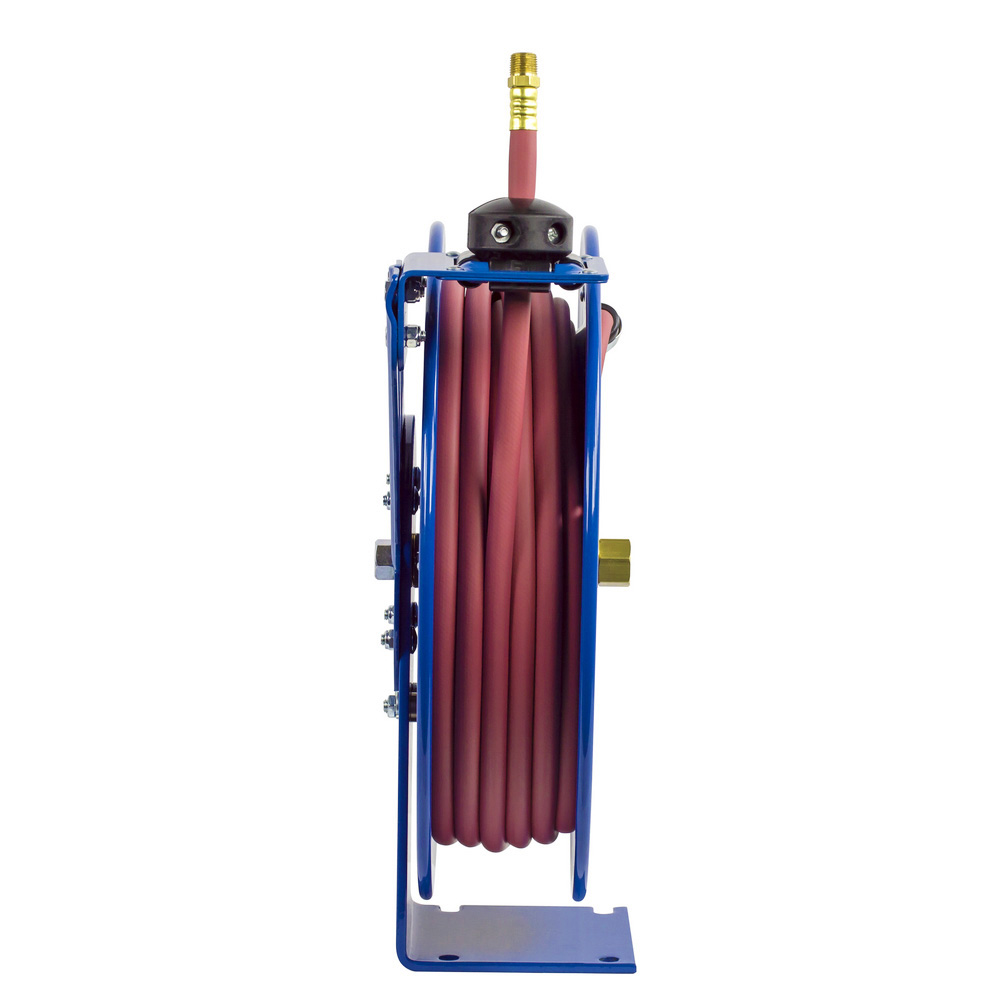

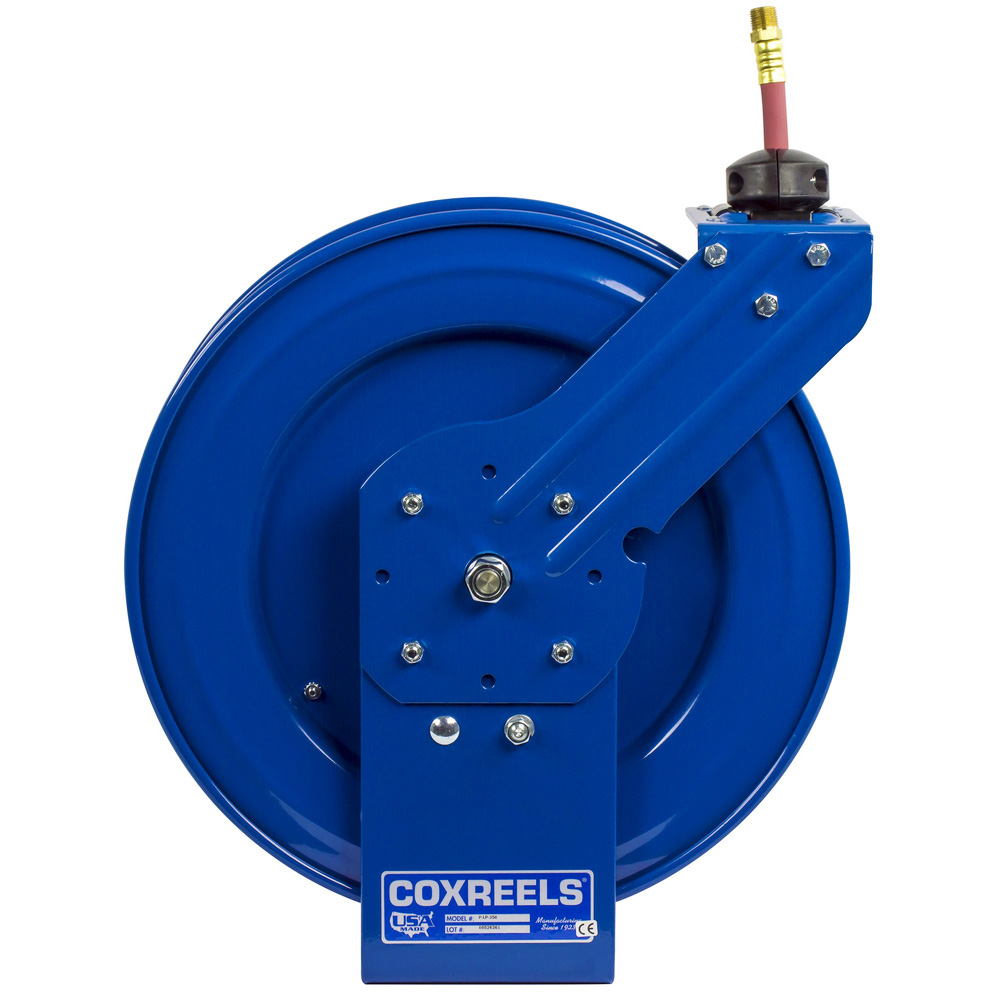

La série P est la gamme d’enrouleurs de tuyau à rappel par ressort la plus répandue de Coxreels, sur un châssis mono-pédestale compact. Une même mécanique décline trois classes de pression : LP à 21 bar pour l’air et l’eau, MP à 172 et 207 bar pour la graisse et l’hydraulique, HP à 276 et 345 bar.

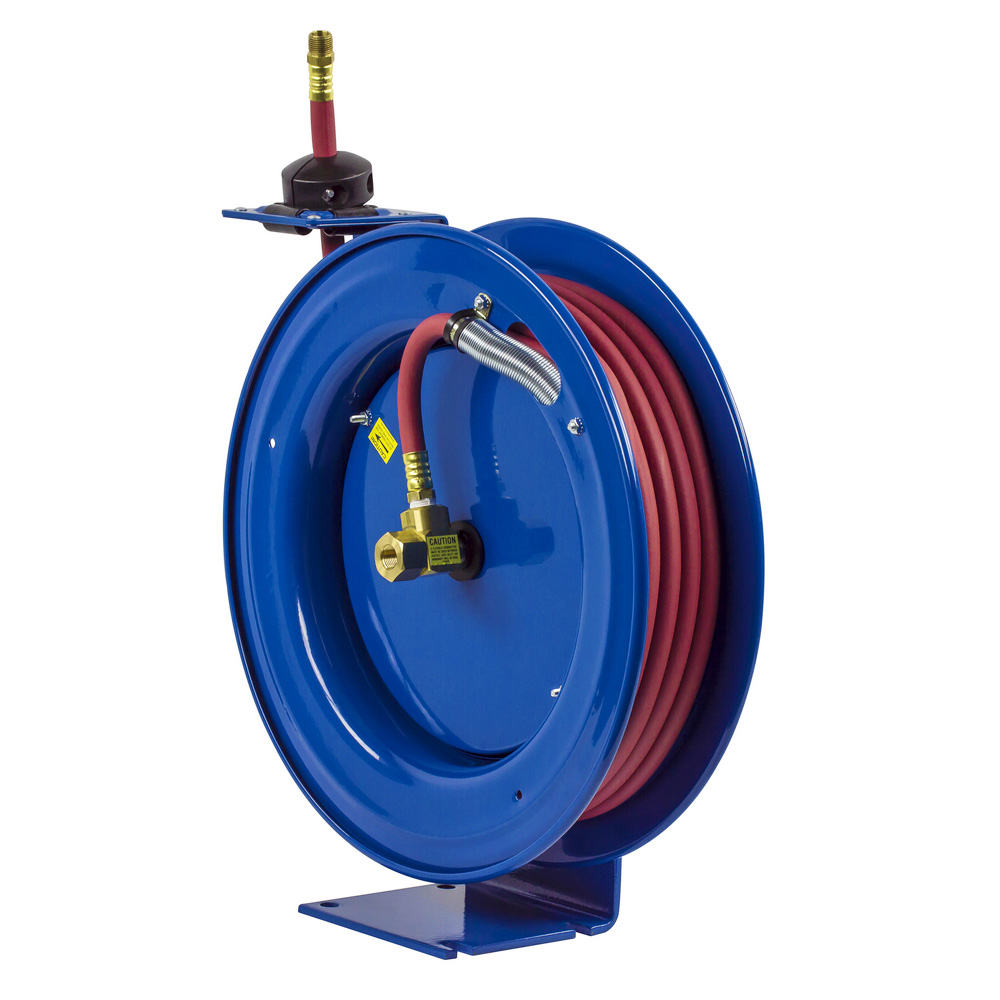

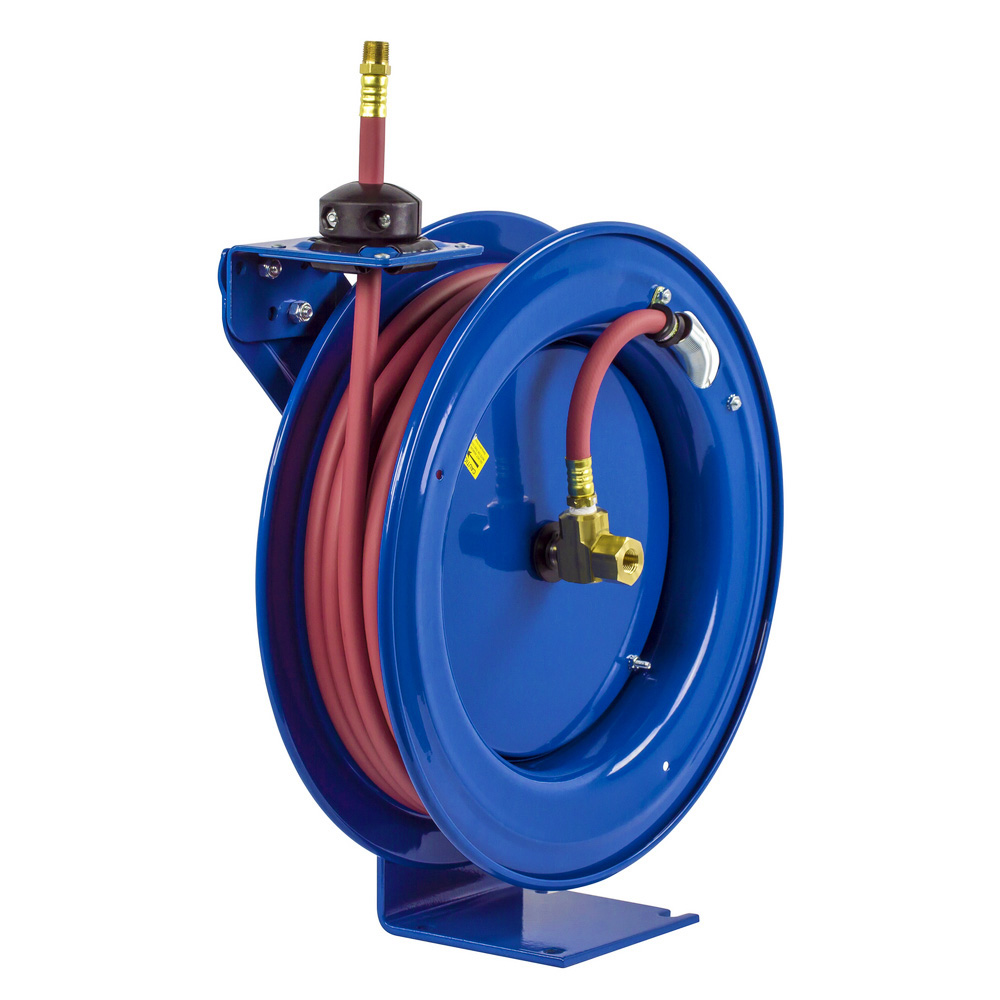

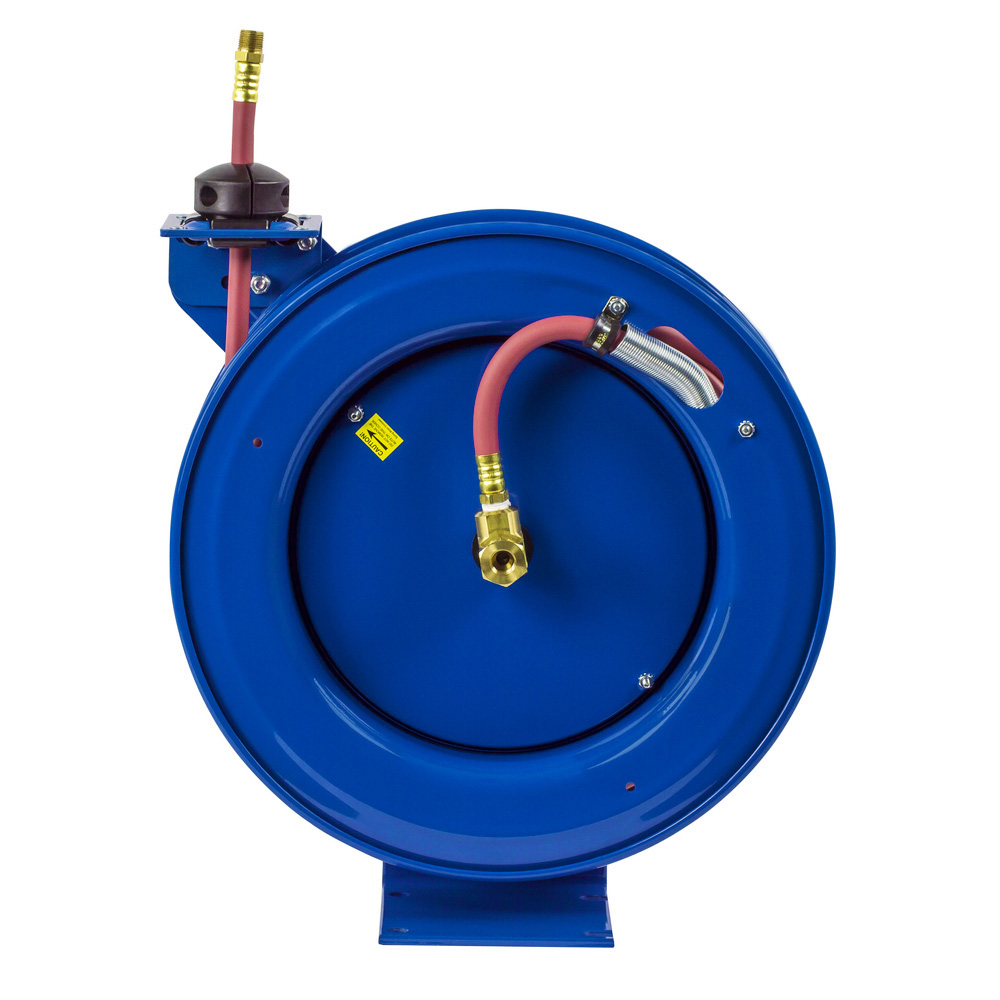

Les tuyaux vont de 6 à 13 mm de diamètre intérieur sur des longueurs de 5 à 15 m. Le raccord tournant d’entrée est un modèle à passage intégral usiné dans la masse en laiton, coudé à 90°, remplacé par de l’acier zingué sur les versions haute pression, avec des joints en nitrile.
Points clés
- Trois classes de pression sur une même mécanique : 21, 172 à 207, et 276 à 345 bar
- Diamètres intérieurs de 6, 10 et 13 mm, longueurs de 5 à 15 m
- Base et support d’une seule pièce en acier de 6 mm, axe plein de 25 mm sur roulements de précision
- Ressort, linguet et cliquet en acier inoxydable, cliquet zingué
- Moteur à ressort en cartouche fermée, apparié et réglé en usine
- Bras de guidage orientable pour pose murale, au sol, au plafond ou sur véhicule
- Réenroulement freiné jusqu’à 80 % plus lent sur les versions EZ-Coil
- Revêtement poudre CPC, garantie constructeur de deux ans, fabrication américaine
Raccordement
Le raccord tournant d’entrée est fileté NPT en configuration standard. Le BSP, usage européen, est proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
LP, MP ou HP : la pression commande le choix
Les trois classes partagent le châssis, le moteur à ressort et le cliquet. Ce qui change est le tuyau monté, le raccord tournant et la pression admissible — donc le fluide.
| Critère |
LP |
MP |
HP |
| Pression |
21 bar |
172 à 207 bar |
276 à 345 bar |
| Fluides |
Air, eau |
Graisse, huile hydraulique |
Graisse, huile hydraulique |
| Tuyau |
Souple standard |
Une nappe de tresse métallique, au-delà de la norme SAE R1 |
SAE 100R16 à une ou deux nappes |
| Température maximale |
65 °C |
120 °C |
120 °C |
| Raccord tournant |
Laiton massif |
Laiton massif |
Acier zingué |
L’écart de température mérite d’être regardé de près : la classe LP livrée avec tuyau plafonne à 65 °C, contre 120 °C sur les classes MP et HP. Sur un poste de lavage à l’eau chaude, ce seuil se franchit vite.
Avec ou sans tuyau : un choix qui restreint l’usage
Chaque référence existe en version équipée et en version nue, cette dernière repérée par un L dans sa désignation — P-LP-125 équipé, P-LPL-125 nu.
Ce n’est pas seulement une question de prix. Le fabricant précise que les modèles livrés avec tuyau sont destinés à l’air et à l’eau, alors que les modèles nus acceptent l’air, l’eau ou l’huile. Commander la version équipée en basse pression ferme donc la porte à un usage lubrifiant ultérieur.
Une contrainte s’y ajoute, souvent découverte trop tard : c’est le diamètre extérieur du tuyau qui commande la capacité de la bobine, pas son diamètre intérieur. Le catalogue avertit de ne pas dépasser le diamètre extérieur indiqué sous peine de ne pas obtenir la longueur annoncée. Monter un tuyau plus épais à section égale, c’est perdre des mètres.
EZ-Coil : le réenroulement freiné
Les versions EZ-Coil, obtenues en préfixant la référence par EZ-, ralentissent le réenroulement de 80 % au maximum. Le tuyau revient sous contrôle au lieu de fouetter, ce qui supprime le risque de choc pour l’opérateur comme pour le matériel environnant.
C’est un dispositif breveté par Coxreels, proposé sur une partie des références de chaque classe. Toutes n’en disposent pas : les tableaux ci-dessous indiquent, référence par référence, si la version EZ-Coil existe.
Références basse pression, 21 bar
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Version EZ-Coil |
Référence nue |
| P-LP-125 |
6 mm |
13 mm |
8 m |
EZ-P-LP-125 |
P-LPL-125 |
| P-LP-130 |
6 mm |
13 mm |
9 m |
— |
P-LPL-130 |
| P-LP-135 |
6 mm |
13 mm |
11 m |
EZ-P-LP-135 |
P-LPL-135 |
| P-LP-140 |
6 mm |
13 mm |
12 m |
— |
P-LPL-140 |
| P-LP-150 |
6 mm |
13 mm |
15 m |
EZ-P-LP-150 |
P-LPL-150 |
| P-LP-325 |
10 mm |
16 mm |
8 m |
EZ-P-LP-325 |
P-LPL-325 |
| P-LP-330 |
10 mm |
16 mm |
9 m |
EZ-P-LP-330 |
P-LPL-330 |
| P-LP-335 |
10 mm |
16 mm |
11 m |
EZ-P-LP-335 |
P-LPL-335 |
| P-LP-340 |
10 mm |
16 mm |
12 m |
— |
P-LPL-340 |
| P-LP-350 |
10 mm |
16 mm |
15 m |
EZ-P-LP-350 |
P-LPL-350 |
| P-LP-415 |
13 mm |
19 mm |
5 m |
— |
P-LPL-415 |
| P-LP-425 |
13 mm |
19 mm |
8 m |
— |
P-LPL-425 |
| P-LP-430 |
13 mm |
19 mm |
9 m |
EZ-P-LP-430 |
P-LPL-430 |
| P-LP-450 |
13 mm |
19 mm |
15 m |
EZ-P-LP-450 |
P-LPL-450 |
Références moyenne pression, 172 et 207 bar
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Version EZ-Coil |
Référence nue |
| P-MP-320 |
10 mm |
17 mm |
6 m |
207 bar |
— |
P-MPL-320 |
| P-MP-325 |
10 mm |
17 mm |
8 m |
207 bar |
— |
P-MPL-325 |
| P-MP-330 |
10 mm |
17 mm |
9 m |
207 bar |
— |
P-MPL-330 |
| P-MP-335 |
10 mm |
17 mm |
11 m |
207 bar |
— |
P-MPL-335 |
| P-MP-420 |
13 mm |
21 mm |
6 m |
172 bar |
— |
P-MPL-420 |
| P-MP-425 |
13 mm |
21 mm |
8 m |
172 bar |
EZ-P-MP-425 |
P-MPL-425 |
| P-MP-430 |
13 mm |
21 mm |
9 m |
172 bar |
EZ-P-MP-430 |
P-MPL-430 |
Références haute pression, 276 et 345 bar
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Version EZ-Coil |
Référence nue |
| P-HP-120 |
6 mm |
14 mm |
6 m |
345 bar |
— |
P-HPL-120 |
| P-HP-125 |
6 mm |
14 mm |
8 m |
345 bar |
EZ-P-HP-125 |
P-HPL-125 |
| P-HP-130 |
6 mm |
14 mm |
9 m |
345 bar |
— |
P-HPL-130 |
| P-HP-135 |
6 mm |
14 mm |
11 m |
345 bar |
— |
P-HPL-135 |
| P-HP-320 |
10 mm |
17 mm |
6 m |
276 bar |
— |
P-HPL-320 |
| P-HP-325 |
10 mm |
17 mm |
8 m |
276 bar |
EZ-P-HP-325 |
P-HPL-325 |
| P-HP-330 |
10 mm |
17 mm |
9 m |
276 bar |
— |
P-HPL-330 |
Encombrement
Quatre tailles de châssis couvrent la gamme, désignées par un indice repris dans les tableaux du catalogue constructeur.
| Indice |
Largeur |
Hauteur |
Longueur |
| 1 |
149 mm |
378 mm |
343 mm |
| 2 |
165 mm |
378 mm |
343 mm |
| 3 |
171 mm |
473 mm |
435 mm |
| 4 |
178 mm |
473 mm |
435 mm |
