Les séries MPD, TDMP et 1275HP portent deux lignes hydrauliques — pression et retour — sur une même bobine. Les deux premières sont à rappel par ressort, de 172 à 207 bar sur 9 à 15 m. La 1275HP monte à 689 bar sur 61 m, à manivelle ou motorisée, et vise les outils de secours hydrauliques.

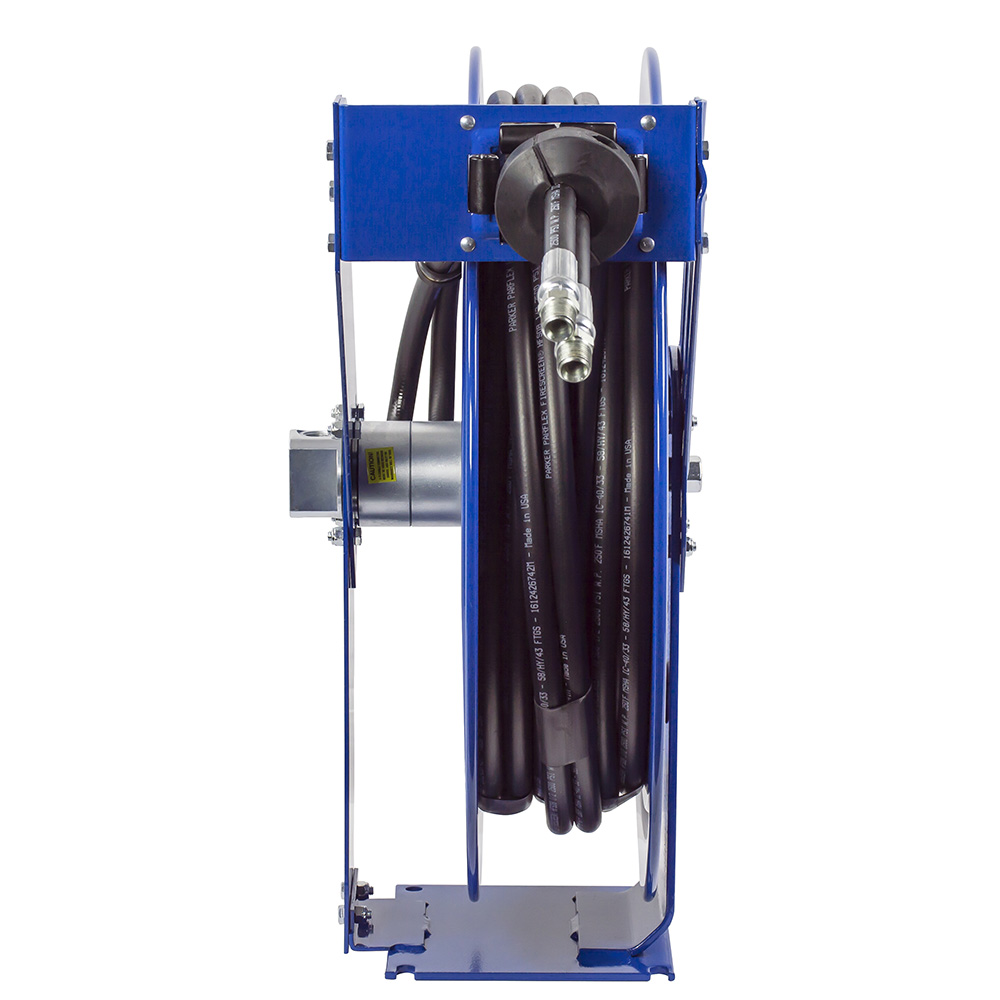

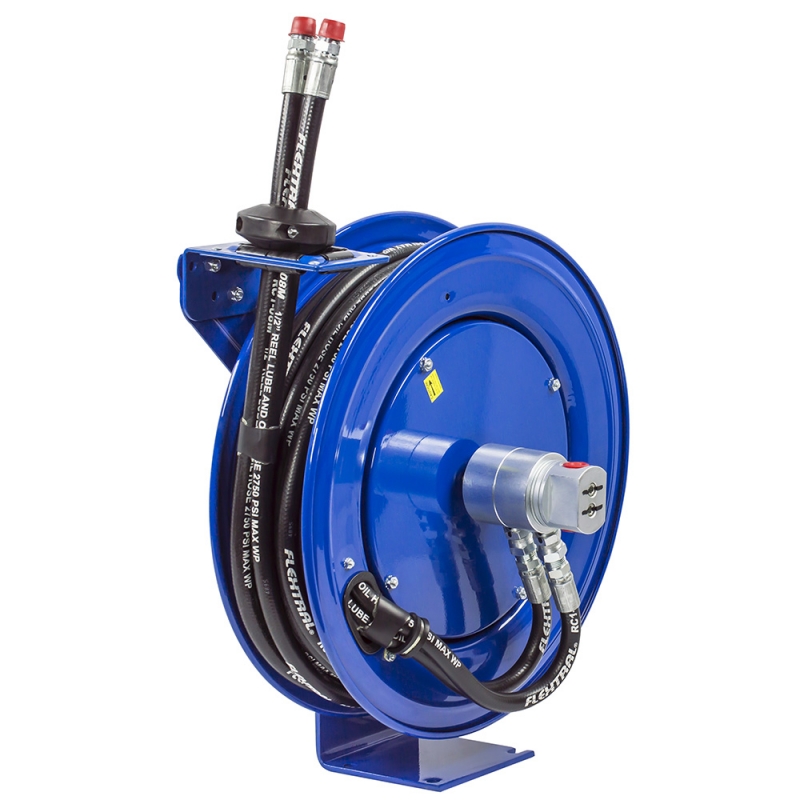

Sur les trois séries, l’alimentation et le retour se raccordent du même côté de l’enrouleur.
Points clés

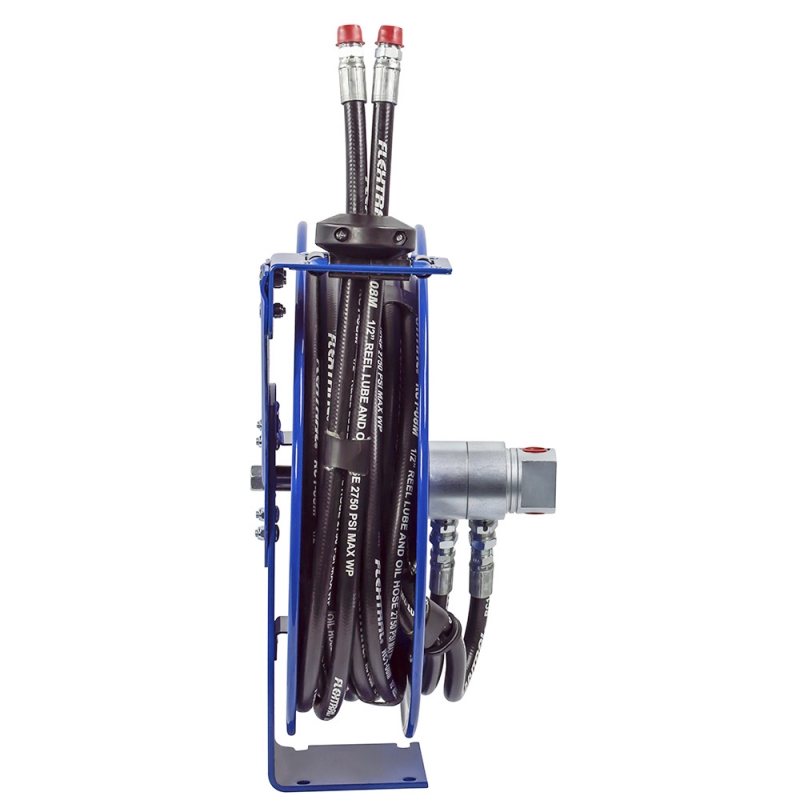

- Deux circuits hydrauliques indépendants sur une bobine
- Raccordement alimentation et retour du même côté
- MPD et TDMP : tuyaux jumelés cerclés tous les mètres par colliers à bande
- Joints Téflon sur les MPD et TDMP, Viton sur la 1275HP
- Moyeu Super Hub à double appui sur les MPD et TDMP
- 1275HP : bâti en A entièrement soudé, non boulonné
- 1275HP : rappel par jante, manivelle démultipliée, moteur pneumatique ou électrique
- Sorties surbaissées et fente de tambour ouverte pour un enroulement à plat
Raccordement
Les raccords tournants d’entrée sont filetés NPT en configuration standard. Voir ci-dessus les options de sortie, dont une variante BSP.
Coxreels est fabriqué aux États-Unis depuis 1923.
Pourquoi les deux tuyaux sont cerclés ensemble
Deux tuyaux hydrauliques enroulés côte à côte se vrillent l’un autour de l’autre au fil des cycles. Le phénomène est lent, il ne se voit pas à la pose, et il finit par contraindre les raccords et user les gaines par frottement.

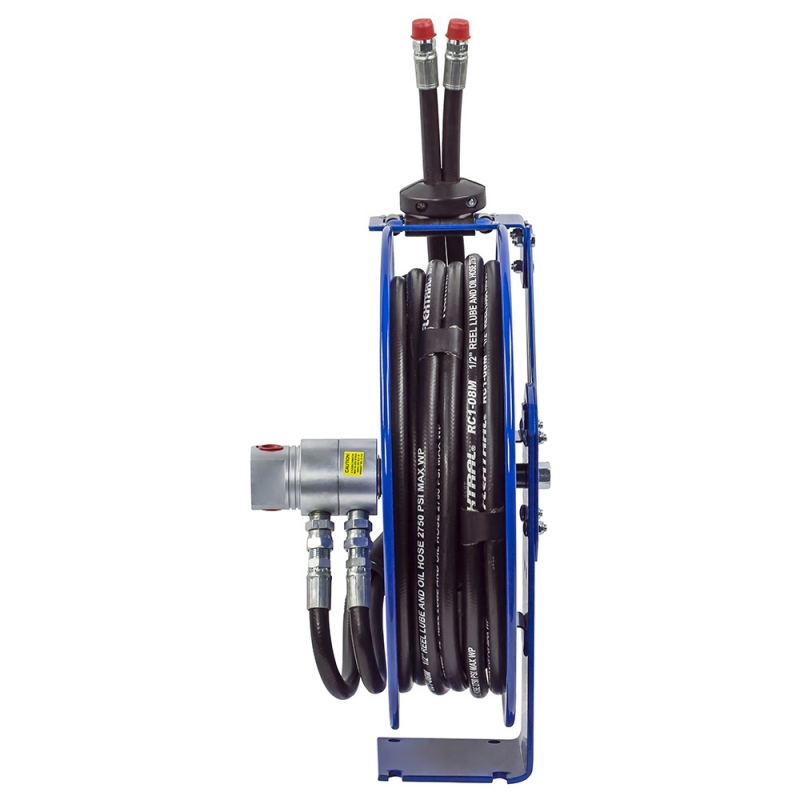

Les séries MPD et TDMP répondent à cela par un cerclage tous les mètres à colliers à bande : les deux lignes restent parallèles sur toute leur longueur, se déroulent ensemble et se rembobinent sans se croiser. C’est une disposition simple qui allonge sensiblement la vie de l’installation, et qu’aucun montage de deux enrouleurs séparés ne peut reproduire.
689 bar : les outils de secours
La série 1275HP est conçue pour les systèmes hydrauliques de secours — écarteurs, cisailles et vérins de désincarcération — et les autres outils hydrauliques à très haute pression. Ses deux entrées sont des raccords tournants en acier mélanisé de 6 mm, à joints Viton.
Le bâti mérite d’être signalé : il est entièrement soudé, non boulonné, choix explicitement fait pour raidir la structure. Sur un équipement de secours déployé en urgence et manœuvré sans ménagement, une structure qui se desserre progressivement est un mode de défaillance réel.
La capacité dépend du tuyau : 41 ou 61 m en 6 mm, 26 ou 38 m en 10 mm.
Les options de sortie modifient la pression admissible
La sortie standard est référencée par le suffixe 4, et quatre variantes sont proposées à sa place.
| Suffixe |
Sortie |
Référence de l’adaptateur |
| 4 |
Standard |
— |
| A |
JIC mâle -4 |
7818 |
| B |
JIC mâle -5 avec réducteur 13 vers 10 mm |
7817 et 7540 |
| C |
BSP femelle 6 mm |
7821 |
| D |
M14 x 38 mm femelle |
7848 |
Le fabricant avertit que l’emploi d’une sortie ou d’un adaptateur non standard peut réduire la pression de service admissible. Ce n’est pas une clause de style sur un équipement donné pour 689 bar : la sortie choisie doit être validée pour la pression réelle de l’installation, et non seulement pour son filetage.
À noter que l’option C est une sortie BSP femelle, filetage européen.
Références à rappel par ressort
Tuyaux jumelés cerclés, jusqu’à 120 °C.
| Référence équipée |
Châssis |
Ø int. |
Ø ext. |
Longueur |
Pression |
Référence nue |
| — |

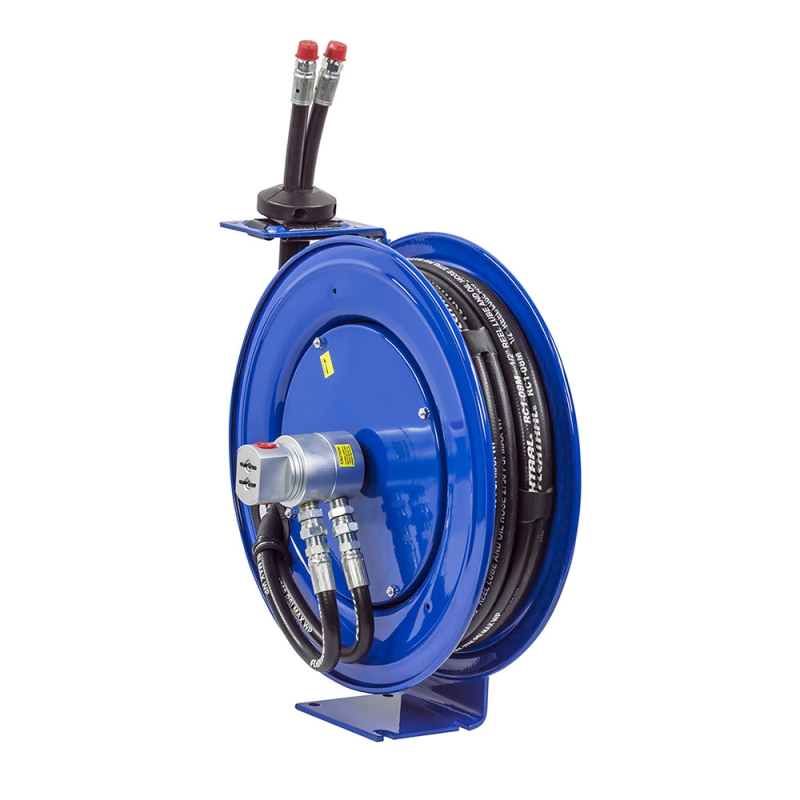

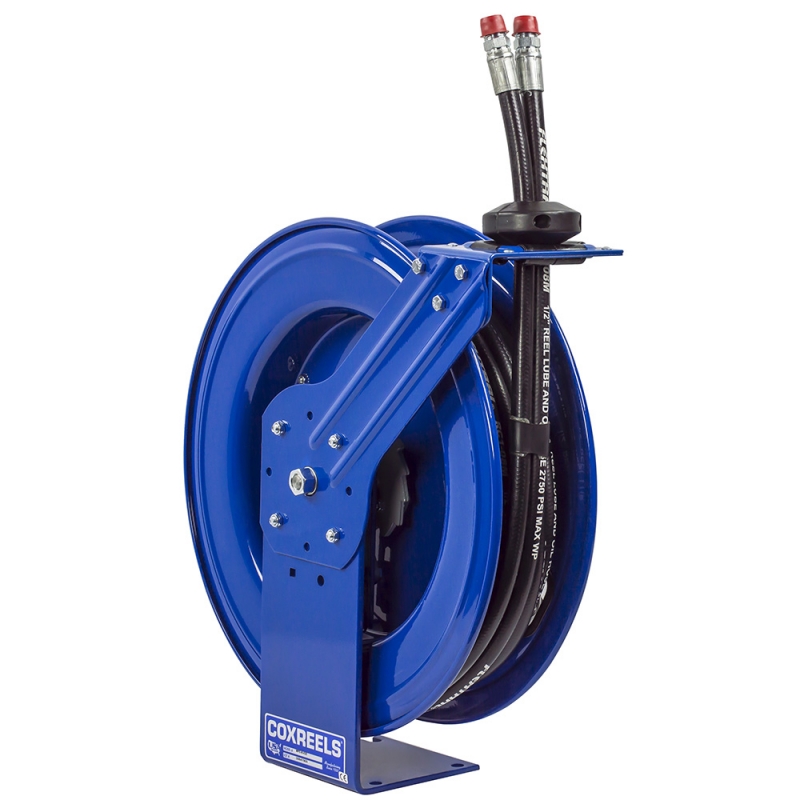

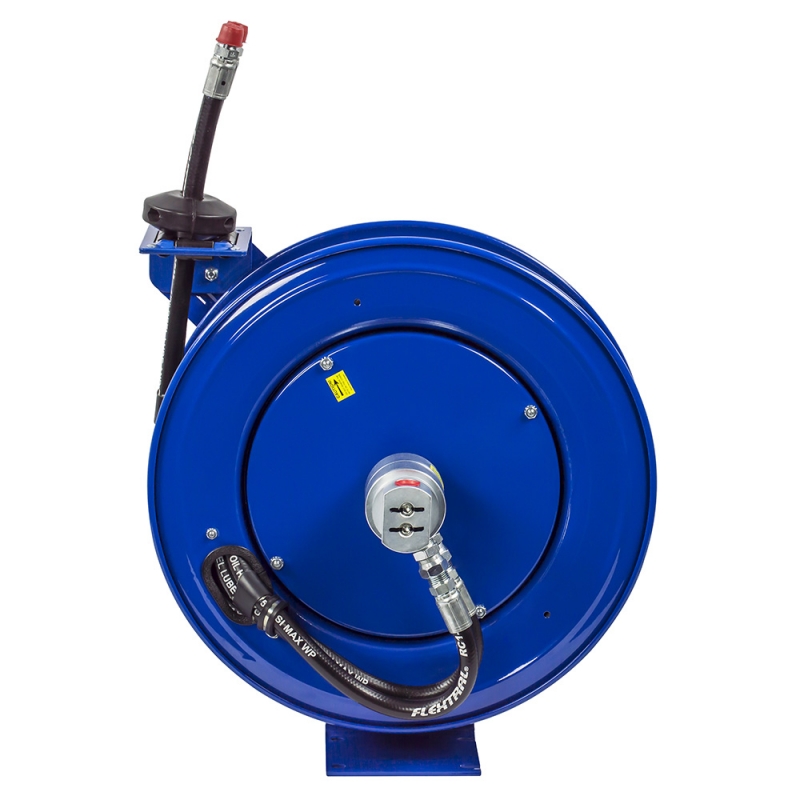

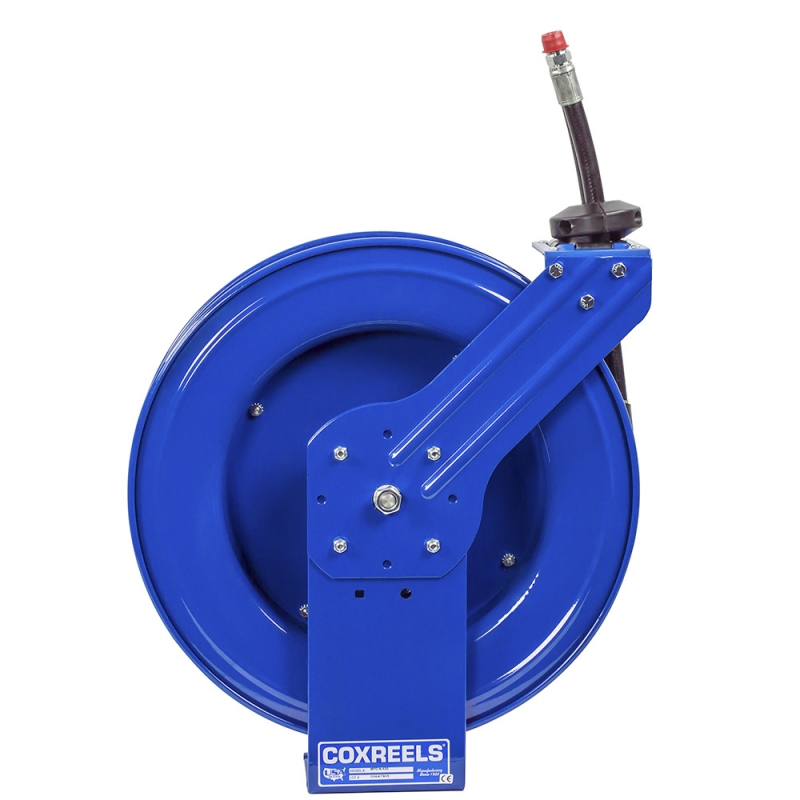

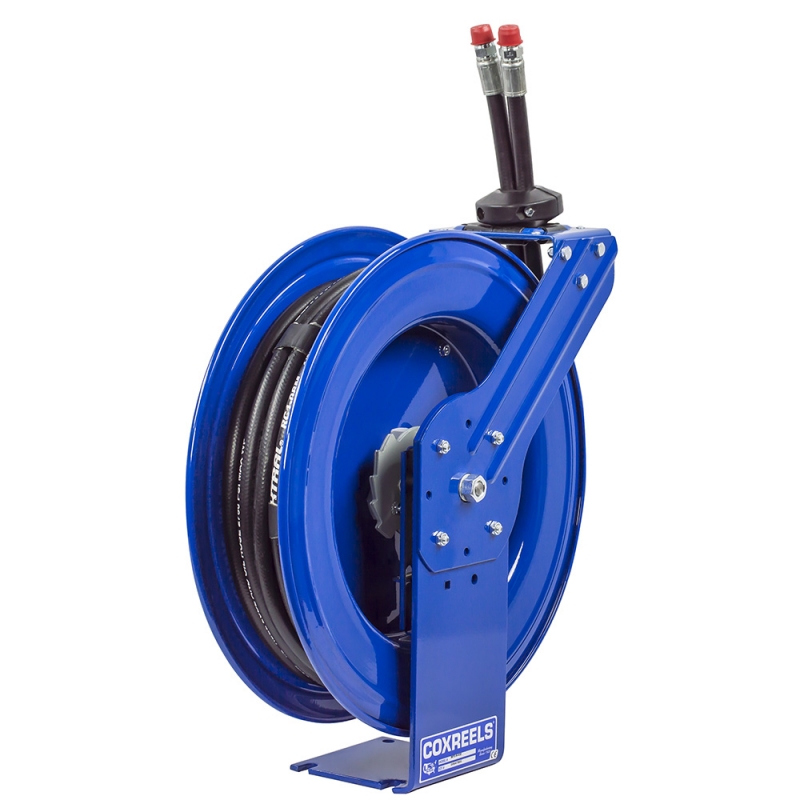

Mono-pédestale |
— |
— |
— |
— |
MPDL-N-150 |
| MPD-N-330 |
Mono-pédestale |
10 mm |
17 mm |
9 m |
207 bar |
MPDL-N-330 |
| MPD-N-430 |
Mono-pédestale |
13 mm |
21 mm |
9 m |
172 bar |
MPDL-N-430 |

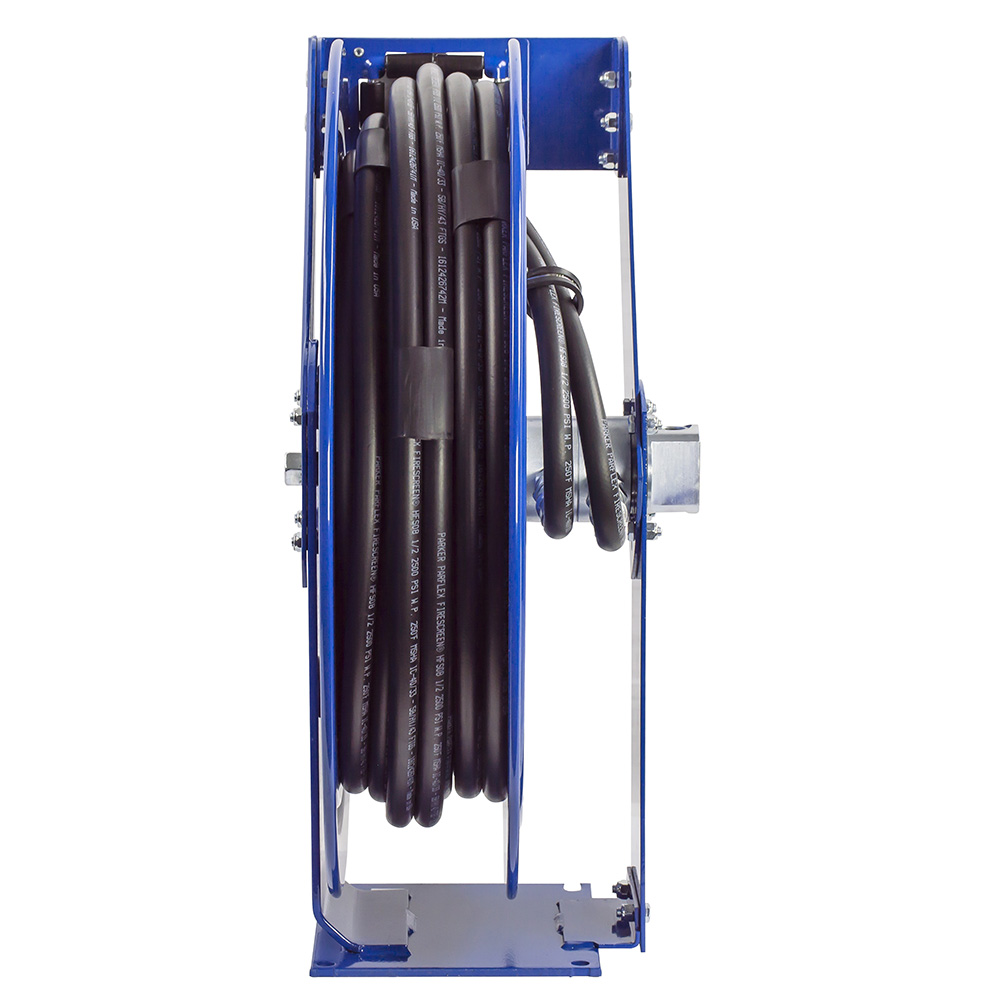

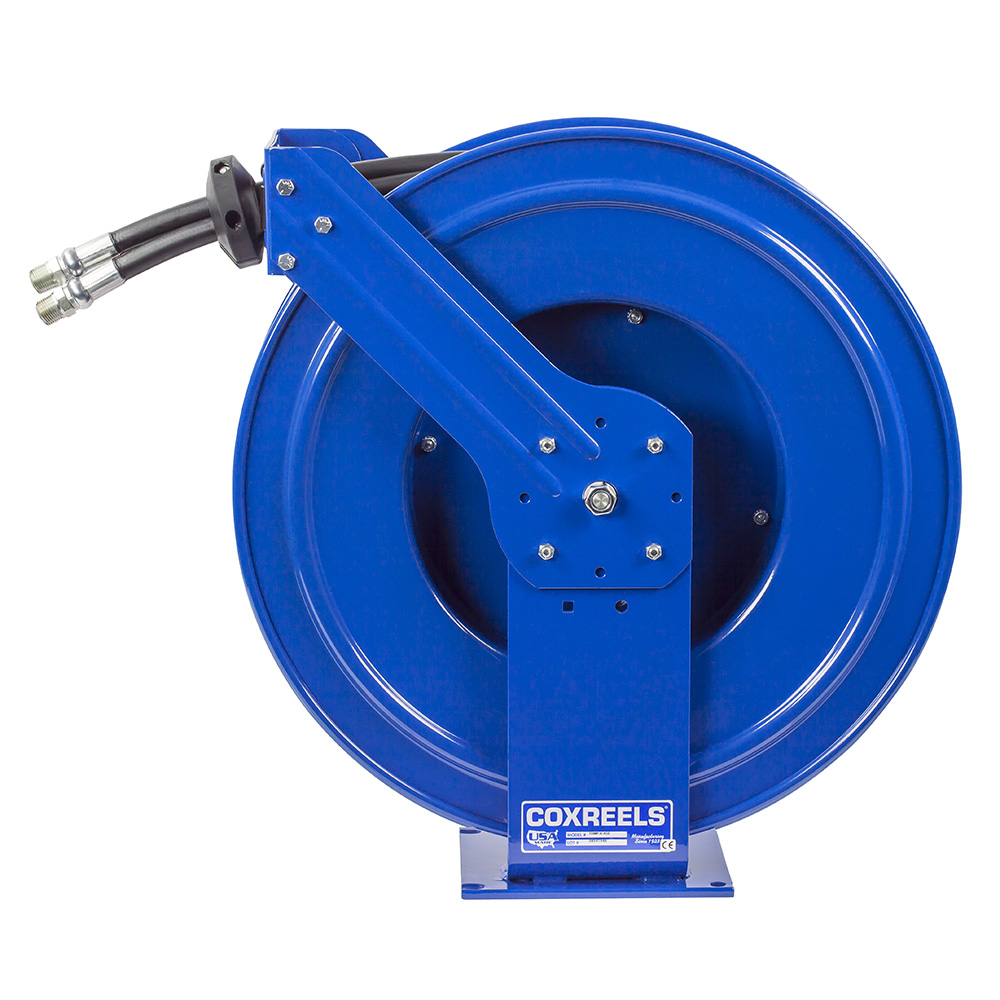

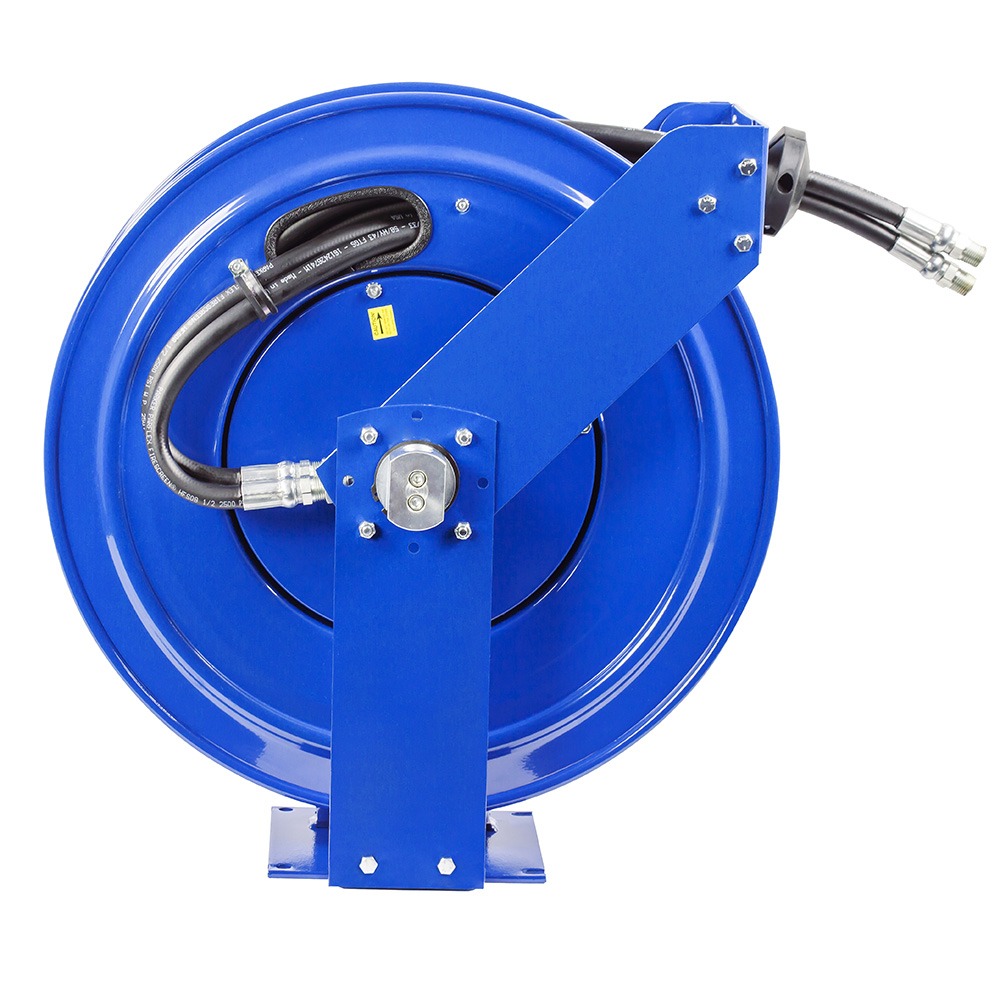

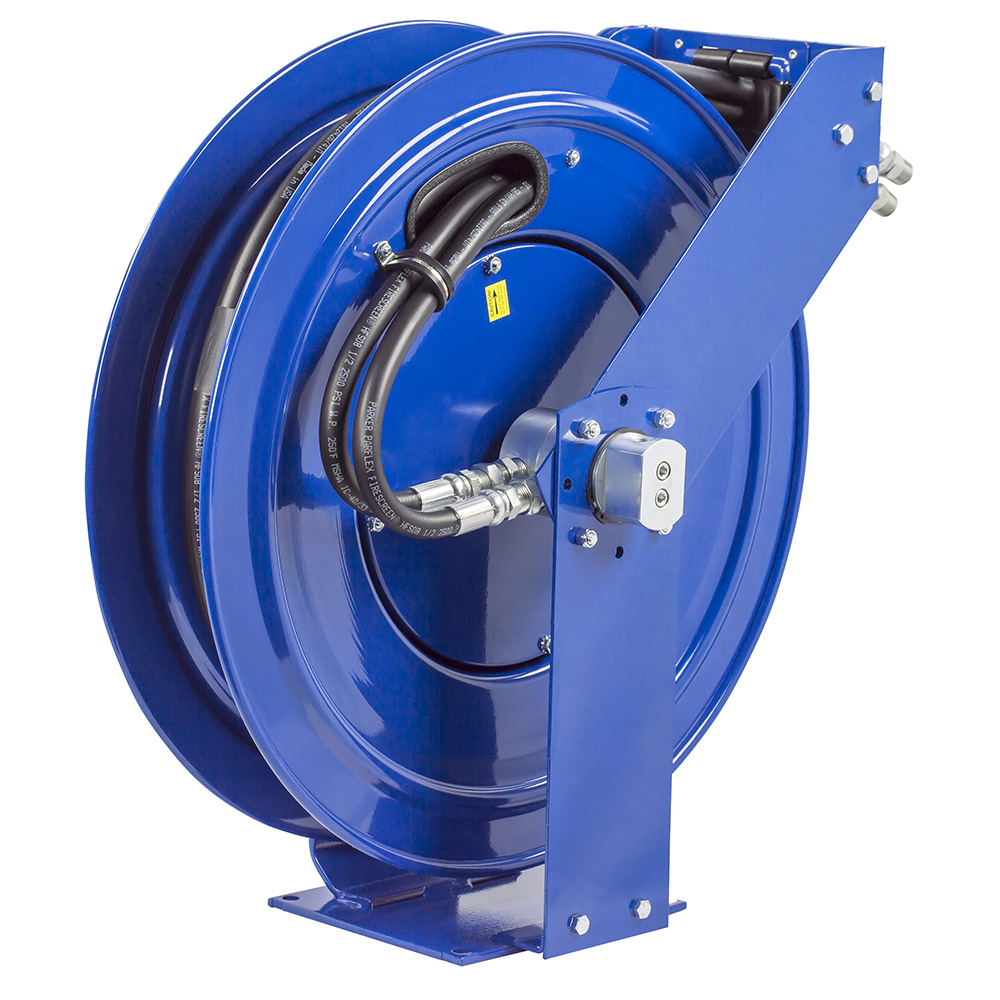

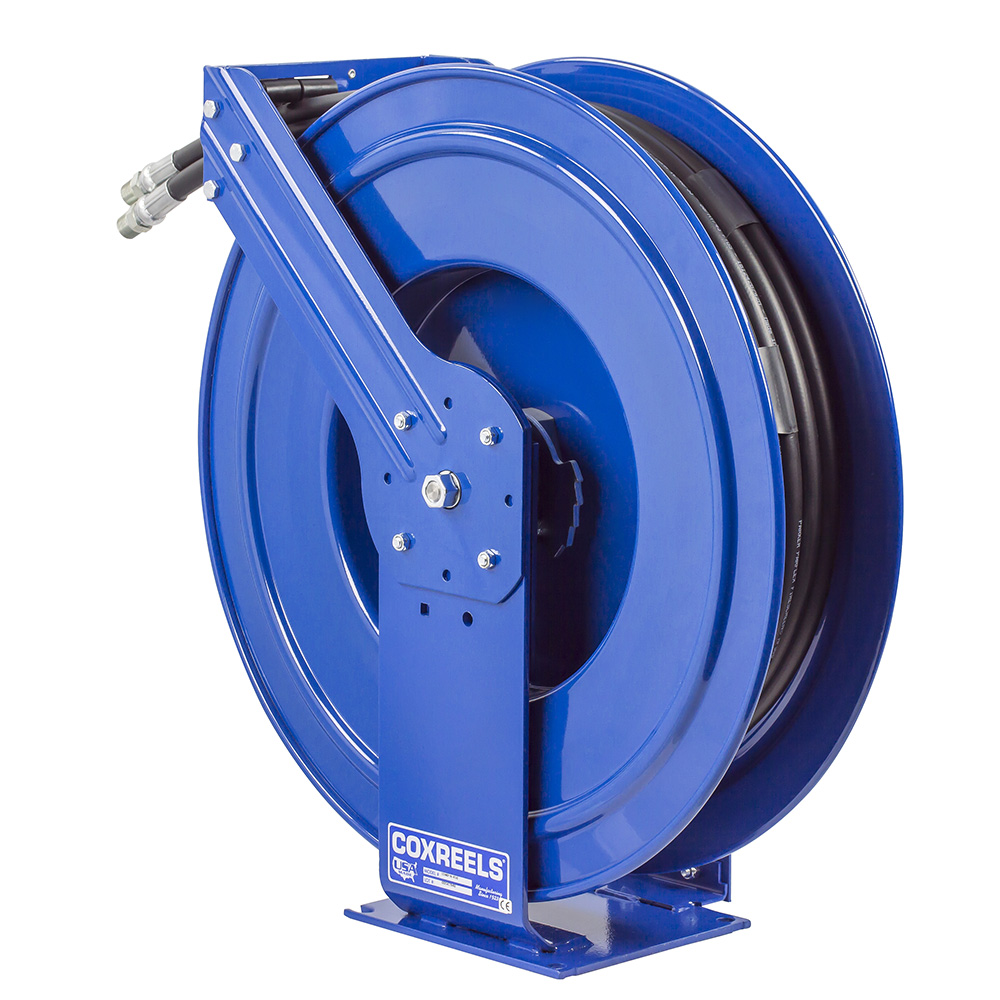

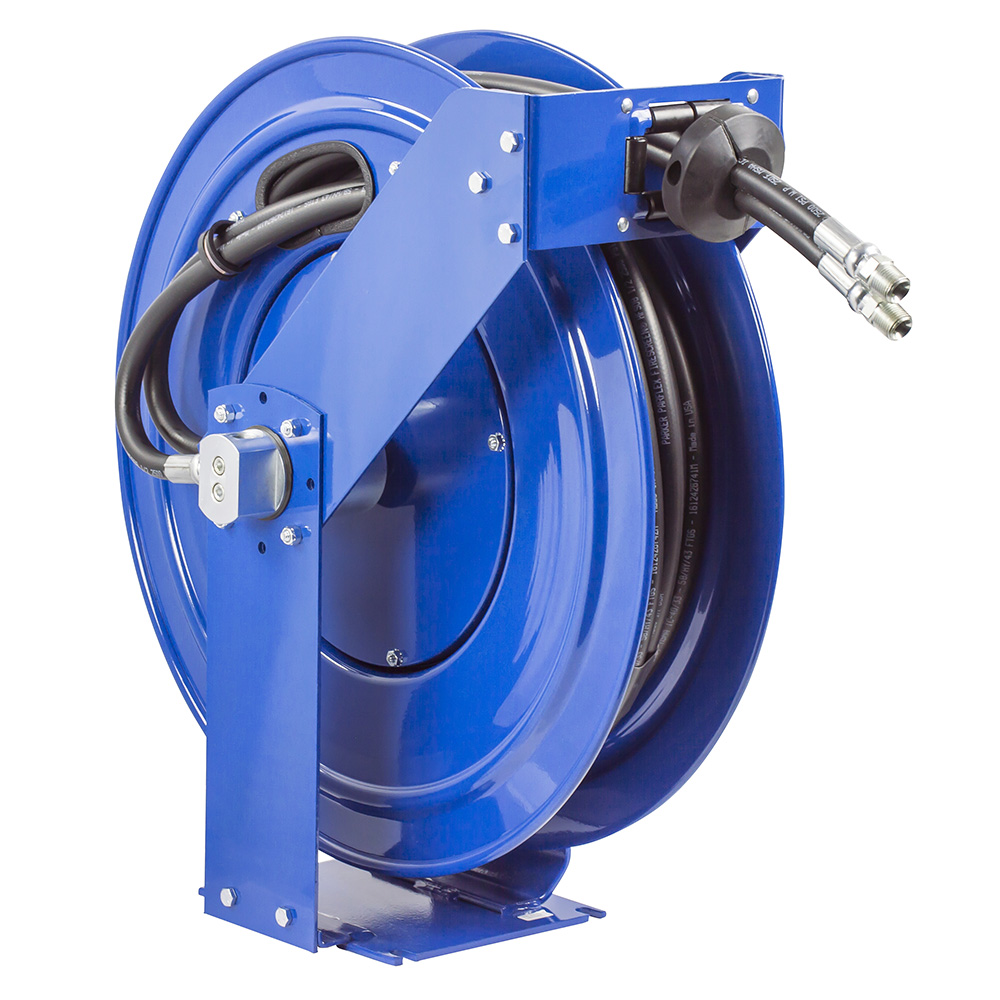

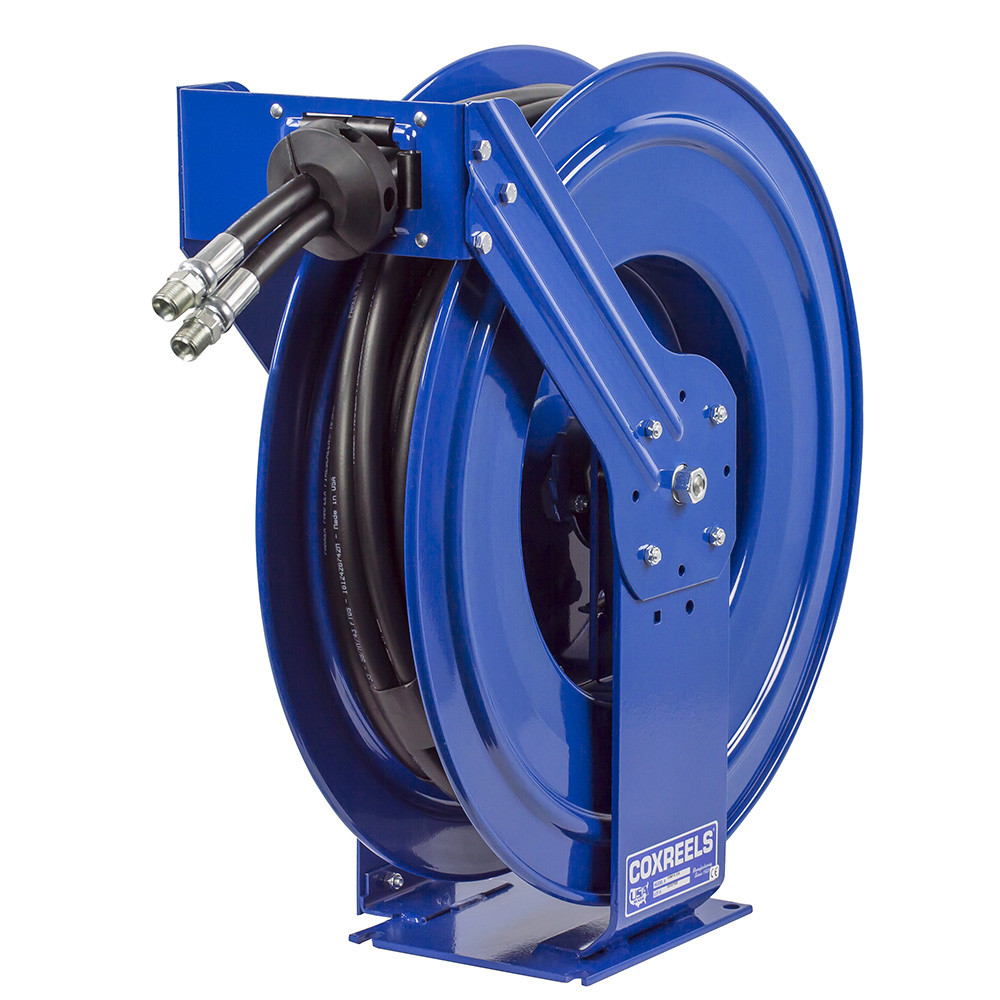

| TDMP-N-350 |
Deux montants |
10 mm |
17 mm |
15 m |
207 bar |
TDMPL-N-350 |
| TDMP-N-450 |
Deux montants |
13 mm |
21 mm |
15 m |
172 bar |
TDMPL-N-450 |
Références 1275HP, 689 bar
Toutes livrées nues. Le type de sortie doit être précisé à la commande.
| Référence |
Entraînement |
Capacité en 6 mm |
Capacité en 10 mm |
Masse |
| 1275HPL-4-8 |
Rappel par jante |
41 m |
26 m |
17 kg |
| 1275HPL-4-8-C |
Manivelle démultipliée |
41 m |
26 m |
20 kg |
| 1275HPL-4-8-A |
Moteur pneumatique |
41 m |
26 m |
23 kg |
| 1275HPL-4-8-E |
Moteur électrique |
41 m |
26 m |
31 kg |
| 1275HPL-4-12 |
Rappel par jante |
61 m |
38 m |
18 kg |
| 1275HPL-4-12-C |
Manivelle démultipliée |
61 m |
38 m |
20 kg |
| 1275HPL-4-12-A |
Moteur pneumatique |
61 m |
38 m |
24 kg |
| 1275HPL-4-12-E |
Moteur électrique |
61 m |
38 m |
32 kg |
Applications
Le catalogue destine ces séries aux camions de service et d’intervention, aux ateliers, aux outils hydrauliques de secours, aux services d’incendie et de sauvetage, aux situations d’urgence, aux mines, aux chantiers, aux travaux ferroviaires et aux grues.
