La série SP est la gamme gros diamètres de Coxreels, conçue pour les débits importants en basse et moyenne pression — distribution de carburant, lavage, transfert en vrac. Elle reçoit des tuyaux de 13 à 38 mm de diamètre intérieur sur des longueurs allant jusqu’à 30 m.

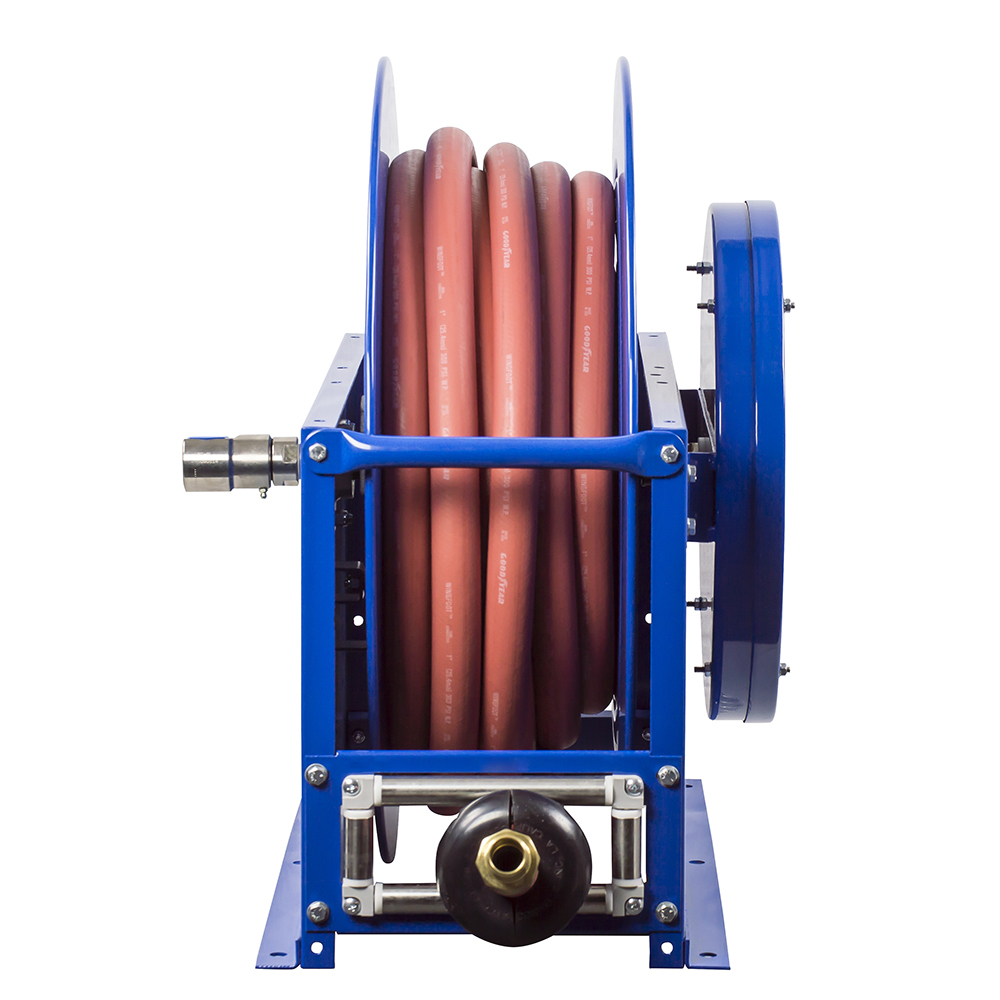

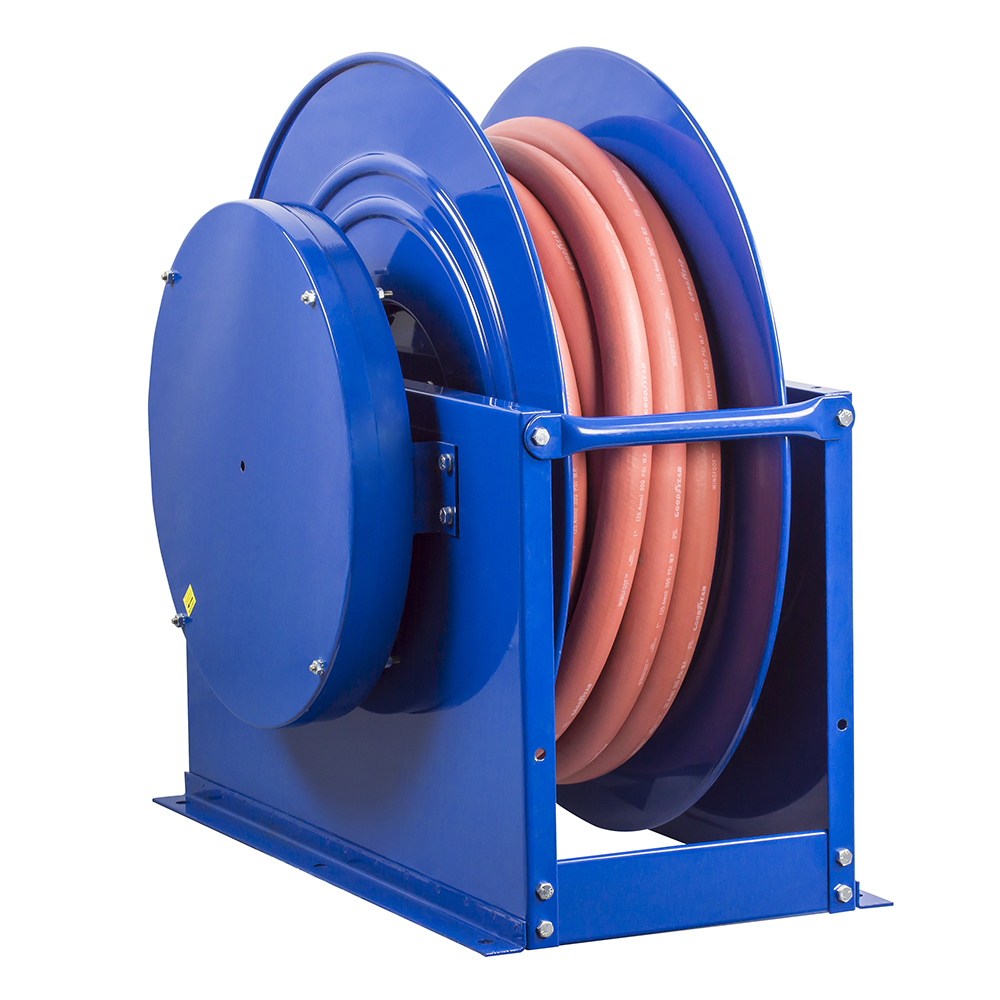

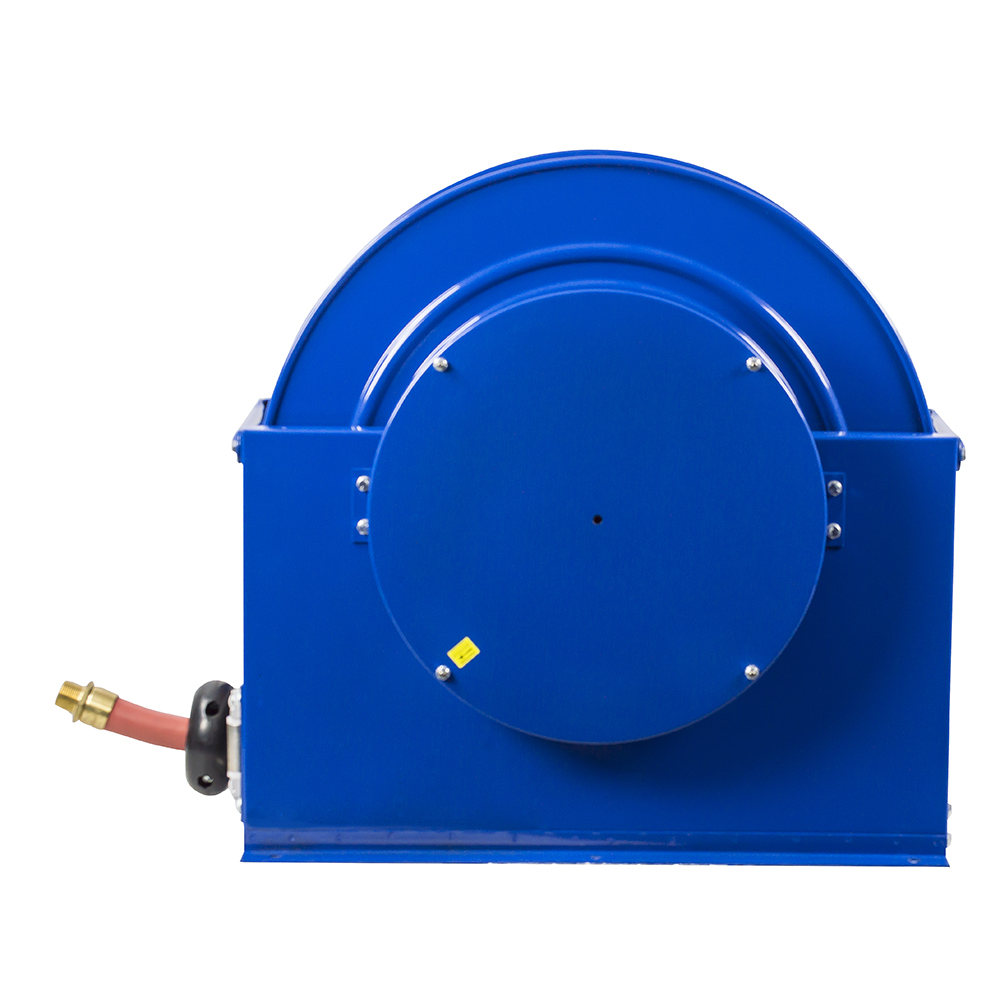

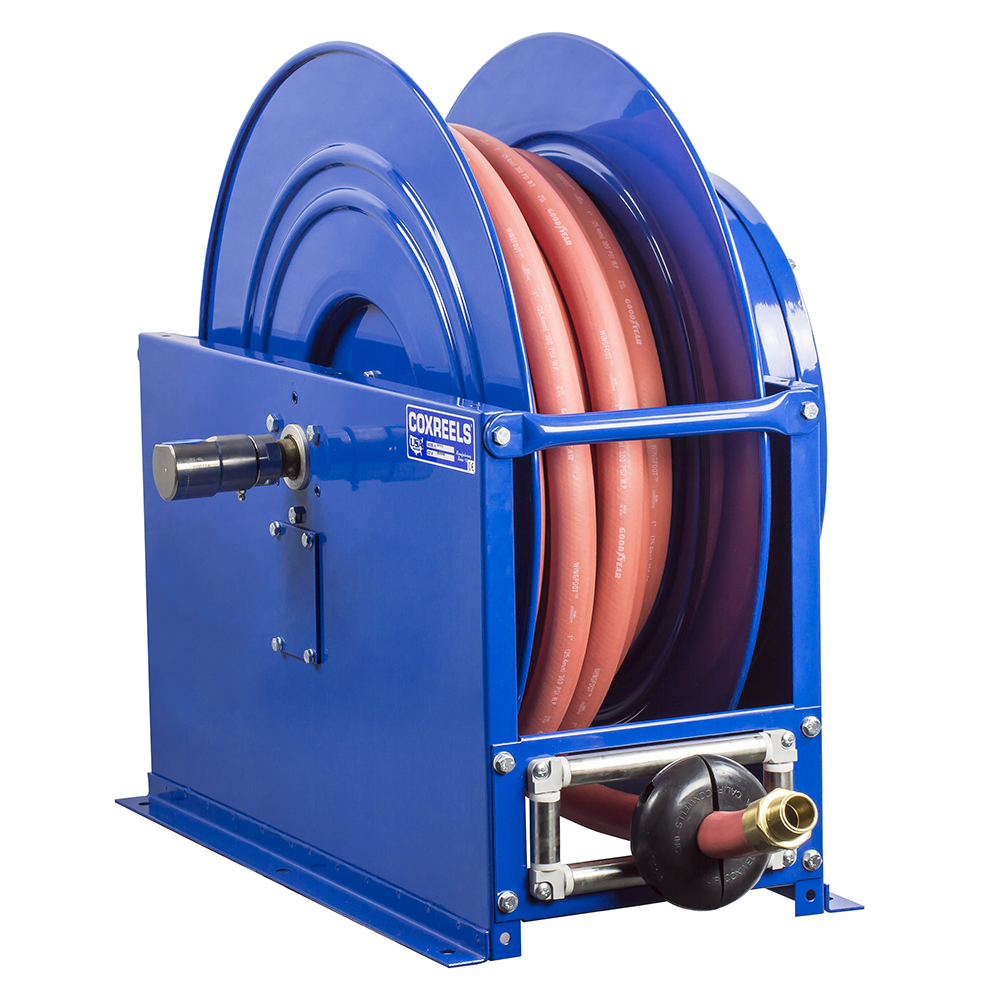

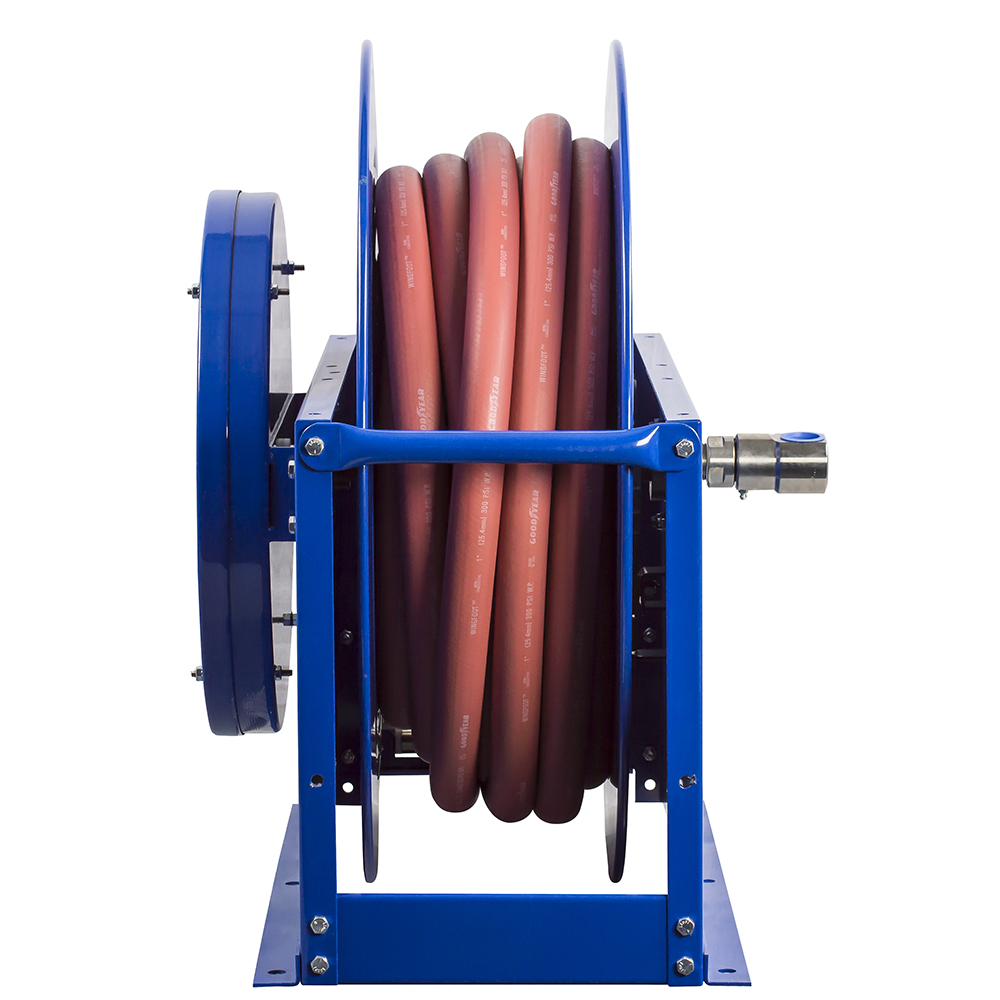

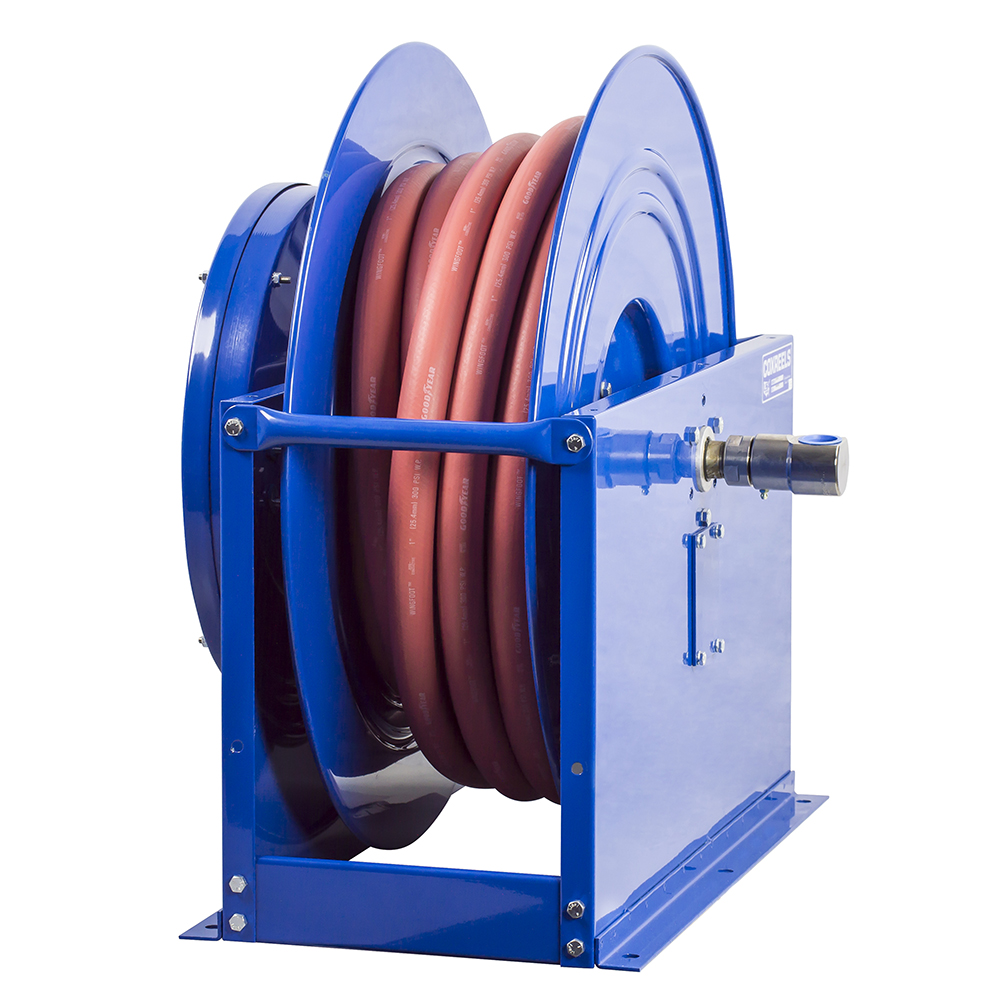

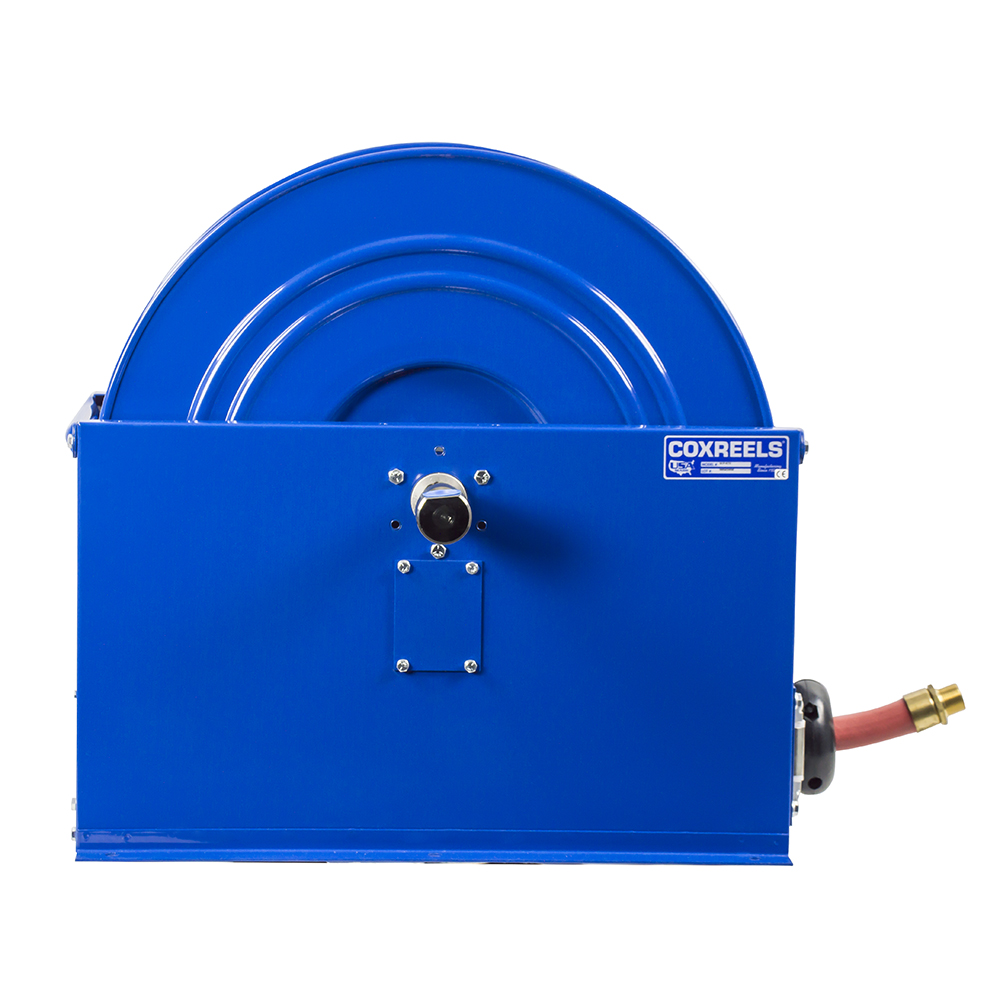

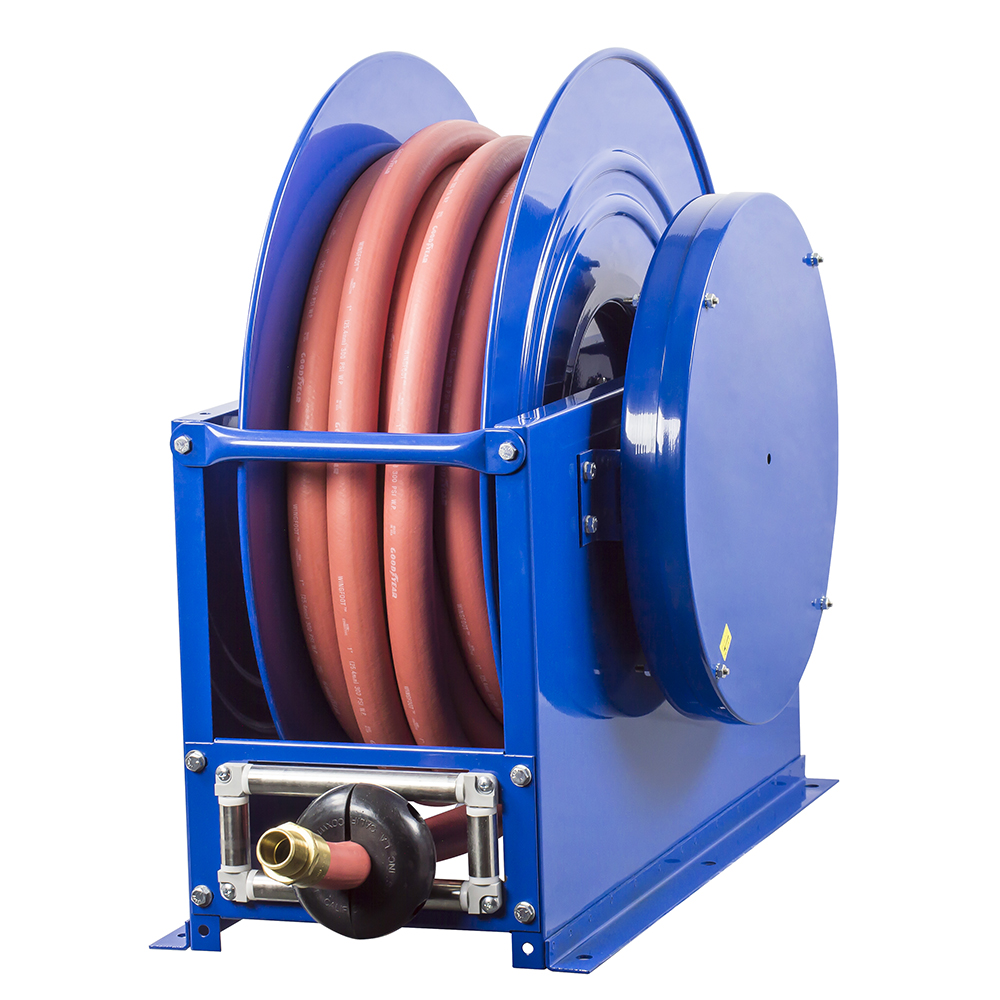

Son bâti est de type caisson, avec des traverses en acier reliant les quatre angles. Les galets sont en acier inoxydable de 25 mm, profilés pour ne pas pincer le tuyau, et la bobine tourne sur paliers à collerette autolubrifiés.
Points clés
- Diamètres intérieurs de 13, 19, 25, 32 et 38 mm
- Longueurs jusqu’à 30 m, pressions de 17 à 172 bar
- Bâti caisson à traverses sur les quatre angles
- Galets inox de 25 mm anti-pincement
- Bague de blocage en fonte et linguet en bronze anti-étincelles
- Paliers à collerette autolubrifiés
- Base en acier de 6 mm, pose murale, au sol, au plafond ou sur véhicule
- Joints nitrile, Aflas sur les modèles 25 mm
Encombrement
Neuf tailles de bâti, de 445 à 533 mm de largeur, de 521 à 724 mm de hauteur et de 581 à 772 mm de longueur hors tout. Le tambour mesure 267 mm de diamètre pour une largeur de 191 ou 241 mm selon la taille. Les masses vont de 38 à 88 kg.
Raccordement
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Le linguet anti-étincelles, et ce qu’il ne signifie pas
Le mécanisme de blocage associe une bague en fonte et un linguet en bronze, alliage qui ne produit pas d’étincelle au choc contrairement à l’acier. C’est une disposition de construction cohérente avec la destination annoncée de la série, la distribution de carburant, où le point de blocage est sollicité à chaque manœuvre.
Il faut cependant être précis sur la portée de cette caractéristique : elle ne constitue pas une certification pour atmosphère explosible. Le catalogue ne revendique aucun marquage ATEX sur cette série, et le choix d’un matériel destiné à une zone classée relève d’une documentation spécifique. Si votre installation est en zone ATEX, c’est un enrouleur certifié qu’il faut, pas un enrouleur à linguet bronze.
Trois raccords tournants différents selon le diamètre
Le raccord tournant n’est pas le même d’un bout à l’autre de la gamme, et les différences ont des conséquences pratiques.
| Diamètre |
Raccord tournant |
Joints |
| 13 et 19 mm |
Laiton massif coudé à 90°, passage intégral |
Nitrile |
| 25 mm |
Acier nickelé chimique |
Aflas |
| 38 mm |
Aluminium, droit dans l’axe |
— |
Le passage à l’Aflas sur les 25 mm n’est pas anodin : cet élastomère tient mieux que le nitrile face aux fluides agressifs et aux températures élevées. Et le raccord tournant droit dans l’axe des 38 mm impose une arrivée alignée sur l’axe de la bobine, là où le raccord tournant coudé des petits diamètres autorise une arrivée par le côté. C’est une contrainte d’implantation à vérifier avant commande.
Références basse pression, 17 et 21 bar
Tuyau à double tresse pour 17 à 21 bar, jusqu’à 65 °C ; l’enrouleur nu accepte 120 °C. Les modèles de 32 et 38 mm ne sont catalogués qu’en version nue.
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Raccord |
Référence nue |
| SLP-4100 |
13 mm |
19 mm |
30 m |
21 bar |
13 mm |
SLPL-4100 |
| SLP-550 |
19 mm |
27 mm |
15 m |
21 bar |
19 mm |
SLPL-550 |
| SLP-575 |
19 mm |
27 mm |
23 m |
21 bar |
19 mm |
SLPL-575 |
| SLP-5100 |
19 mm |
27 mm |
30 m |
21 bar |
19 mm |
SLPL-5100 |
| SLP-625 |
25 mm |
38 mm |
8 m |
21 bar |
25 mm |
SLPL-625 |
| SLP-650 |
25 mm |
38 mm |
15 m |
21 bar |
25 mm |
SLPL-650 |
| SLP-675 |
25 mm |
38 mm |
23 m |
21 bar |
25 mm |
SLPL-675 |
| — |
32 mm |
46 mm |
8 m |
17 bar |
38 mm |
SLPL-725 |
| — |
32 mm |
46 mm |
15 m |
17 bar |
38 mm |
SLPL-750 |
| — |
38 mm |
52 mm |
8 m |
17 bar |
38 mm |
SLPL-825 |
| — |
38 mm |
52 mm |
11 m |
17 bar |
38 mm |
SLPL-835 |
| — |
38 mm |
52 mm |
15 m |
17 bar |
38 mm |
SLPL-850 |
Les modèles de 32 mm demandent le réducteur référence 1578, qui n’est pas livré avec l’enrouleur.
Références moyenne pression, 103 à 172 bar
Tuyau armé acier de type 100 R1, jusqu’à 120 °C. Les modèles de 25 mm ne sont catalogués qu’en version nue.
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Raccord |
Référence nue |
| SMP-4100 |
13 mm |
21 mm |
30 m |
172 bar |
13 mm |
SMPL-4100 |
| SMP-550 |
19 mm |
27 mm |
15 m |
103 bar |
19 mm |
SMPL-550 |
| SMP-575 |
19 mm |
27 mm |
23 m |
103 bar |
19 mm |
SMPL-575 |
| SMP-5100 |
19 mm |
27 mm |
30 m |
103 bar |
19 mm |
SMPL-5100 |
| — |
25 mm |
35 mm |
8 m |
138 bar |
25 mm |
SMPL-625 |
| — |
25 mm |
35 mm |
15 m |
138 bar |
25 mm |
SMPL-650 |
| — |
25 mm |
35 mm |
23 m |
138 bar |
25 mm |
SMPL-675 |
