Série EN enrouleur de tuyau caréné à carter acier | COXREELS

Caractéristiques

Informations complémentaires

Type de produit	Enrouleur de tuyau
Matériau	Acier peint
Entraînement	Automatique (ressort)
Type de fixation	Au sol, Mural fixe, Mural pivotant, Plafond
Utilisation	Air comprimé, Détergents et désinfectants, Eau, Graisse, Huile
Ø tuyau	1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13
Pression	21 bars, 172 bars, 207 bars, 276 bars, 345 bars
Équipement	Dévidoir nu, Équipé (tuyau + diffuseur)
Plage de longueur	Jusqu’à 15 m, De 15 à 30 m
Zone ATEX	Non

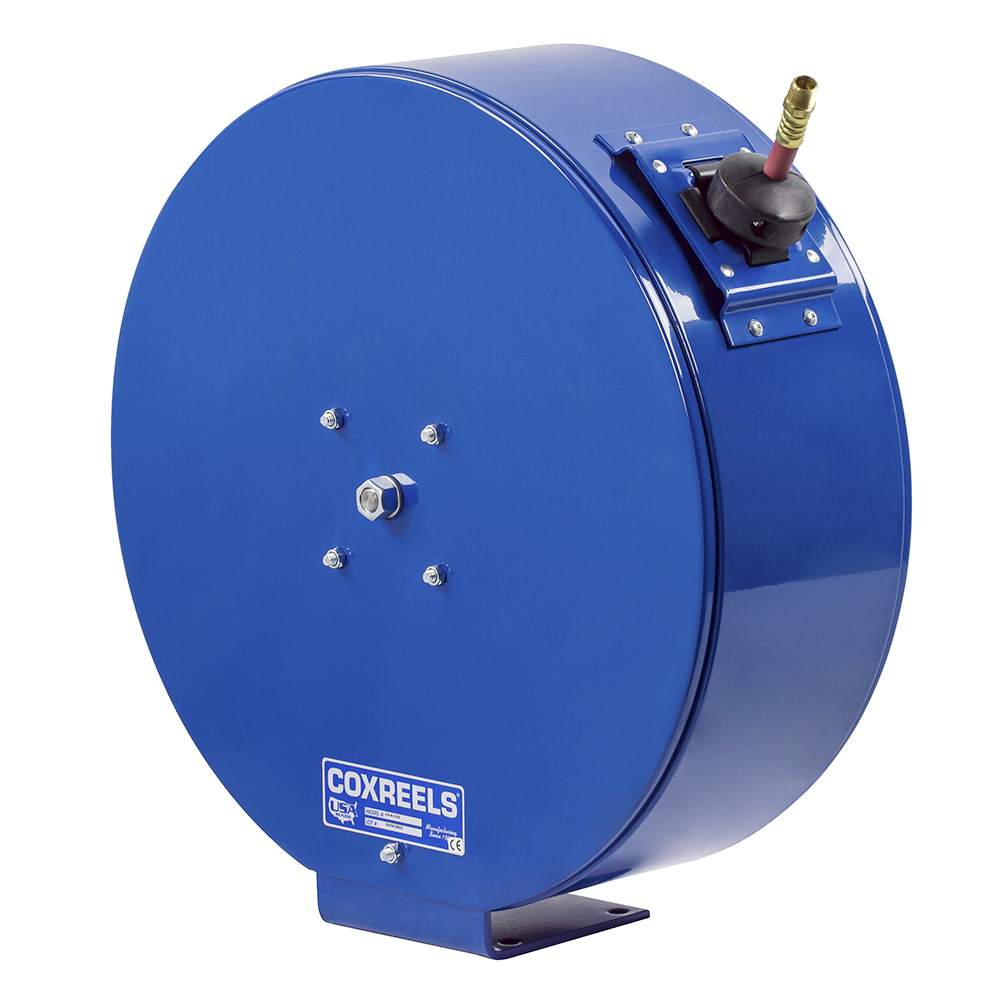

Enrouleur de tuyau caréné Coxreels série EN, vue 1

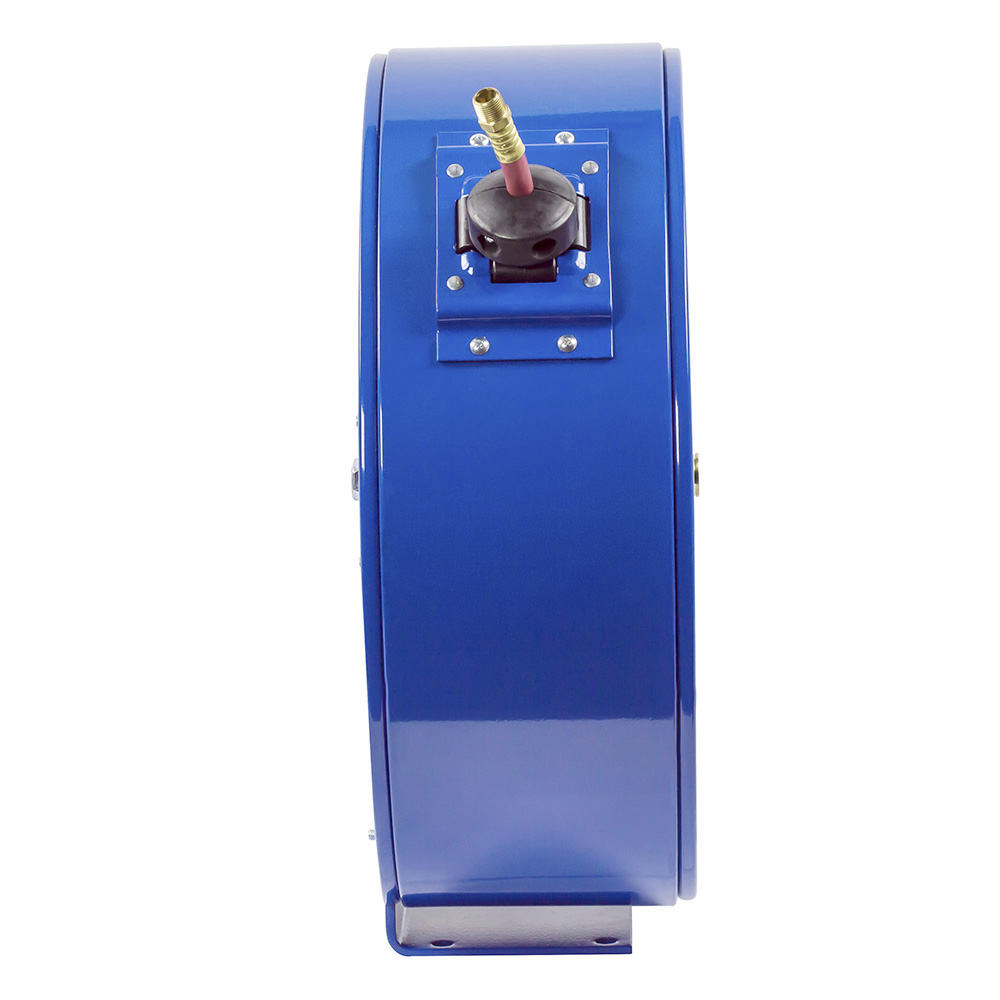

Enrouleur de tuyau caréné Coxreels série EN, vue 2

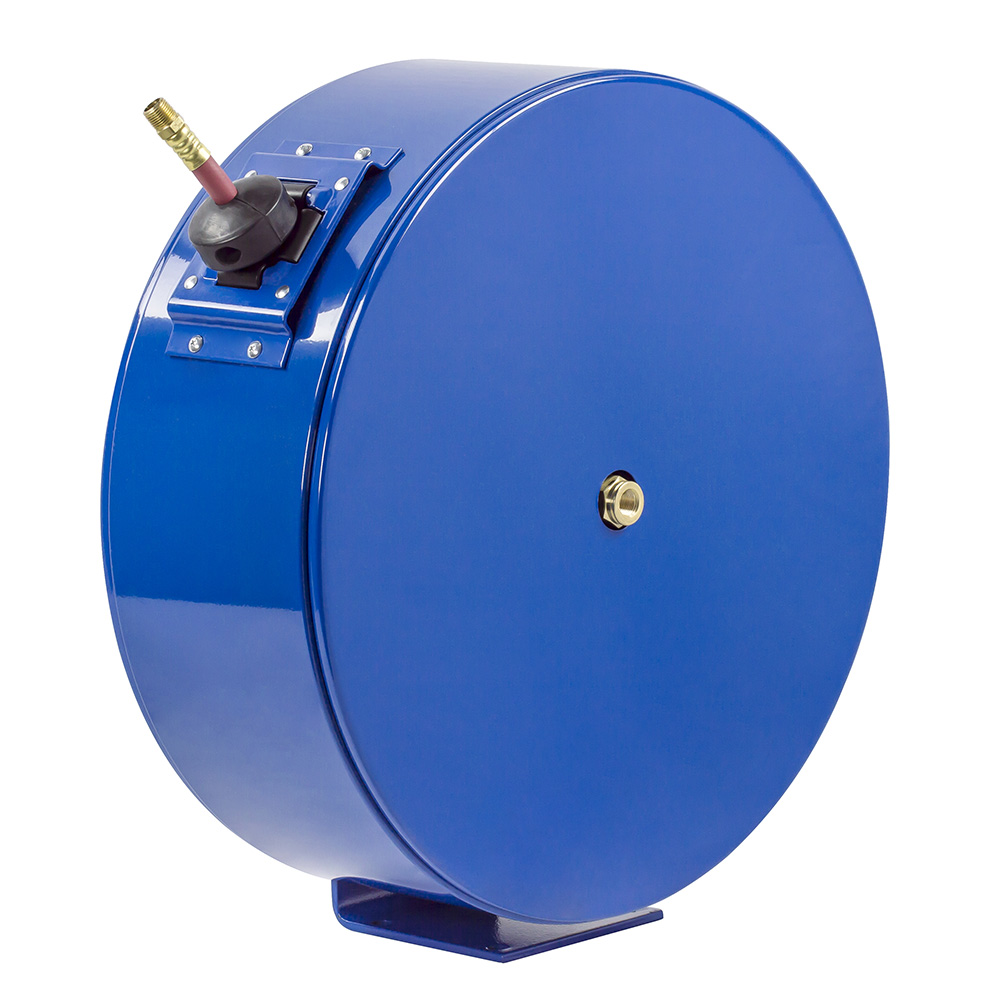

Enrouleur de tuyau caréné Coxreels série EN, vue 3

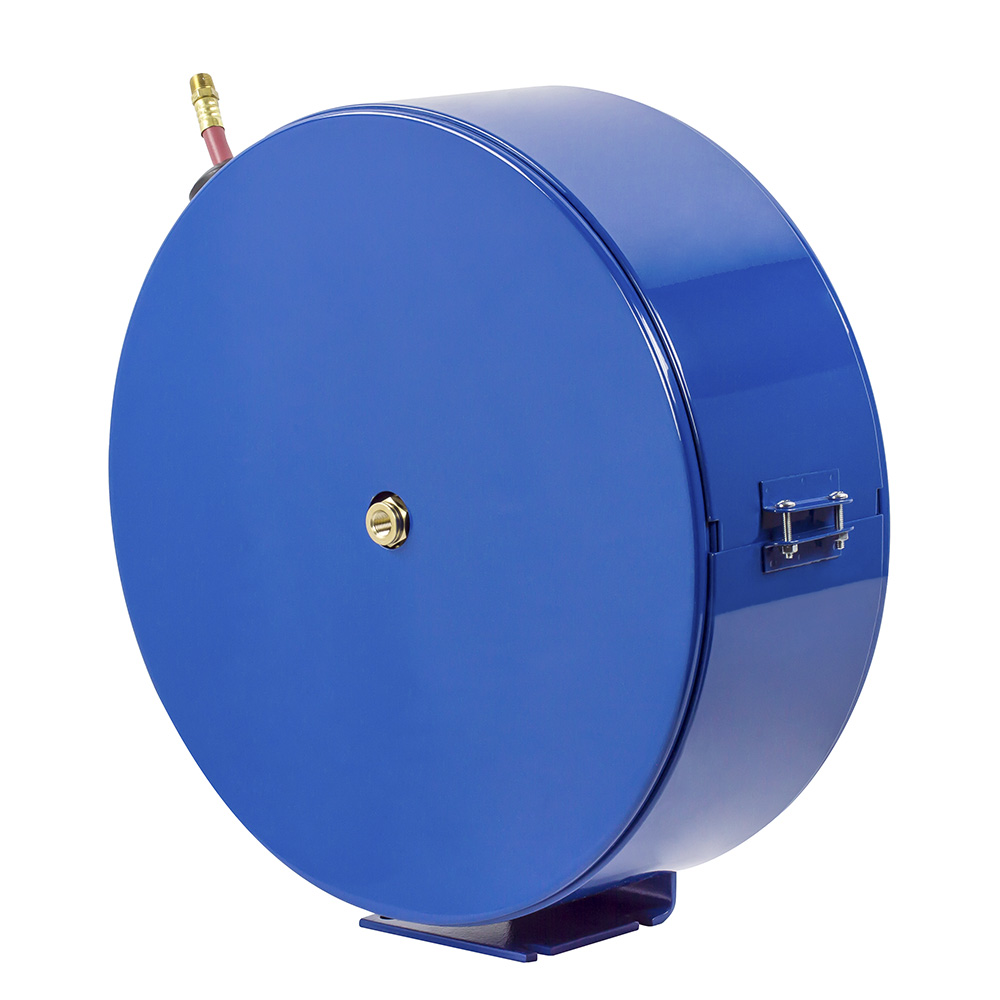

Enrouleur de tuyau caréné Coxreels série EN, vue 4

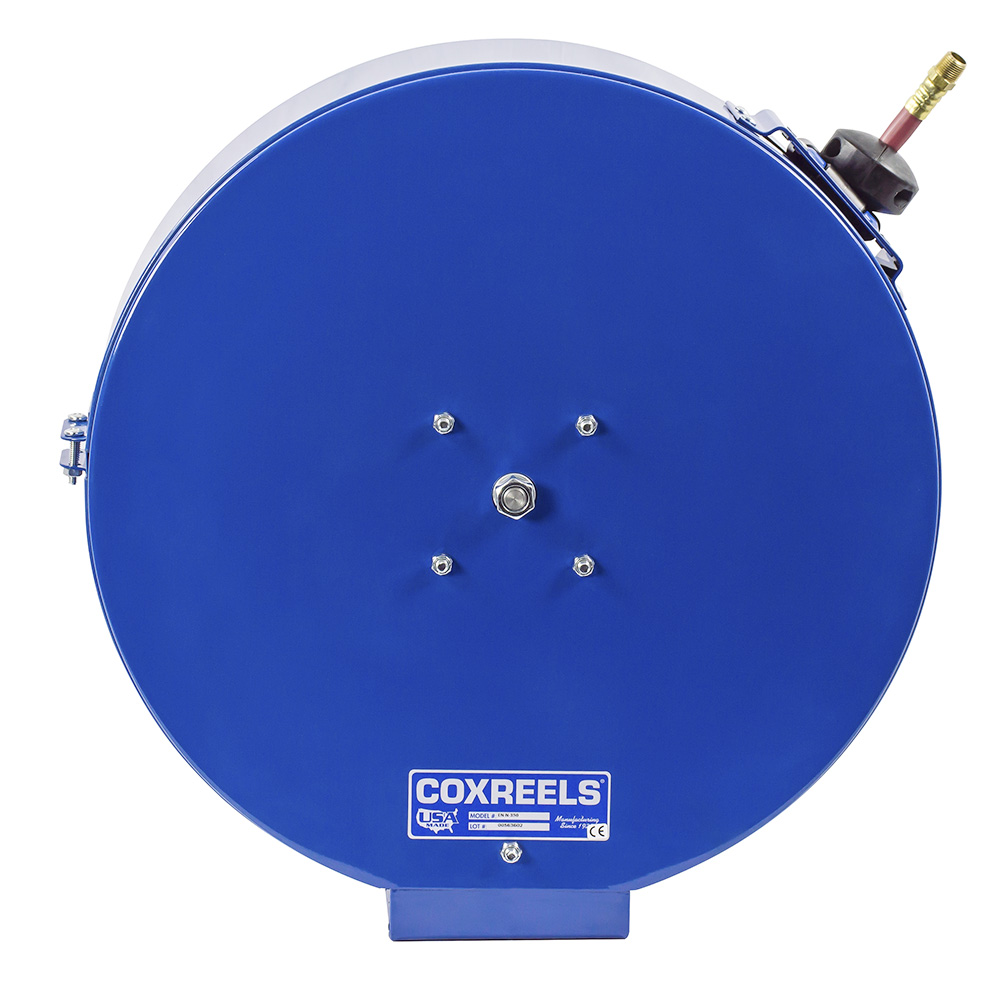

Enrouleur de tuyau caréné Coxreels série EN, vue 5

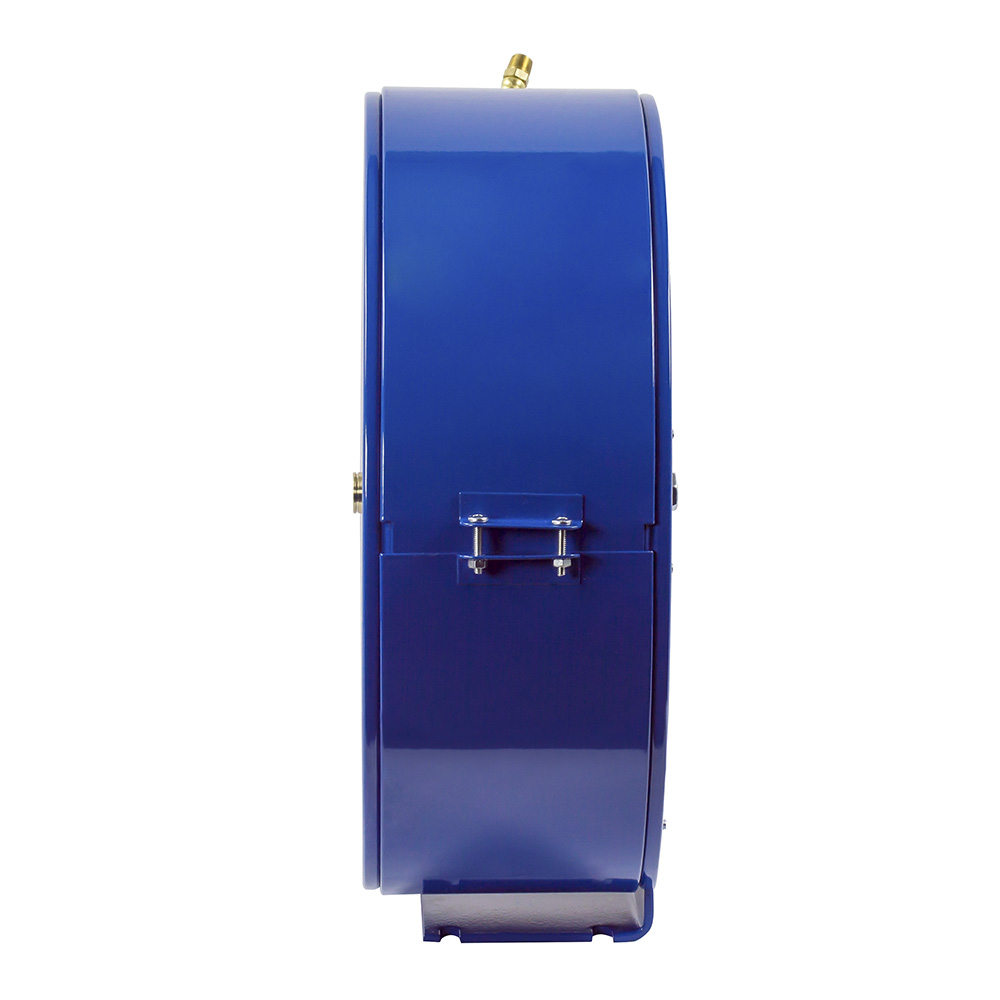

Enrouleur de tuyau caréné Coxreels série EN, vue 6

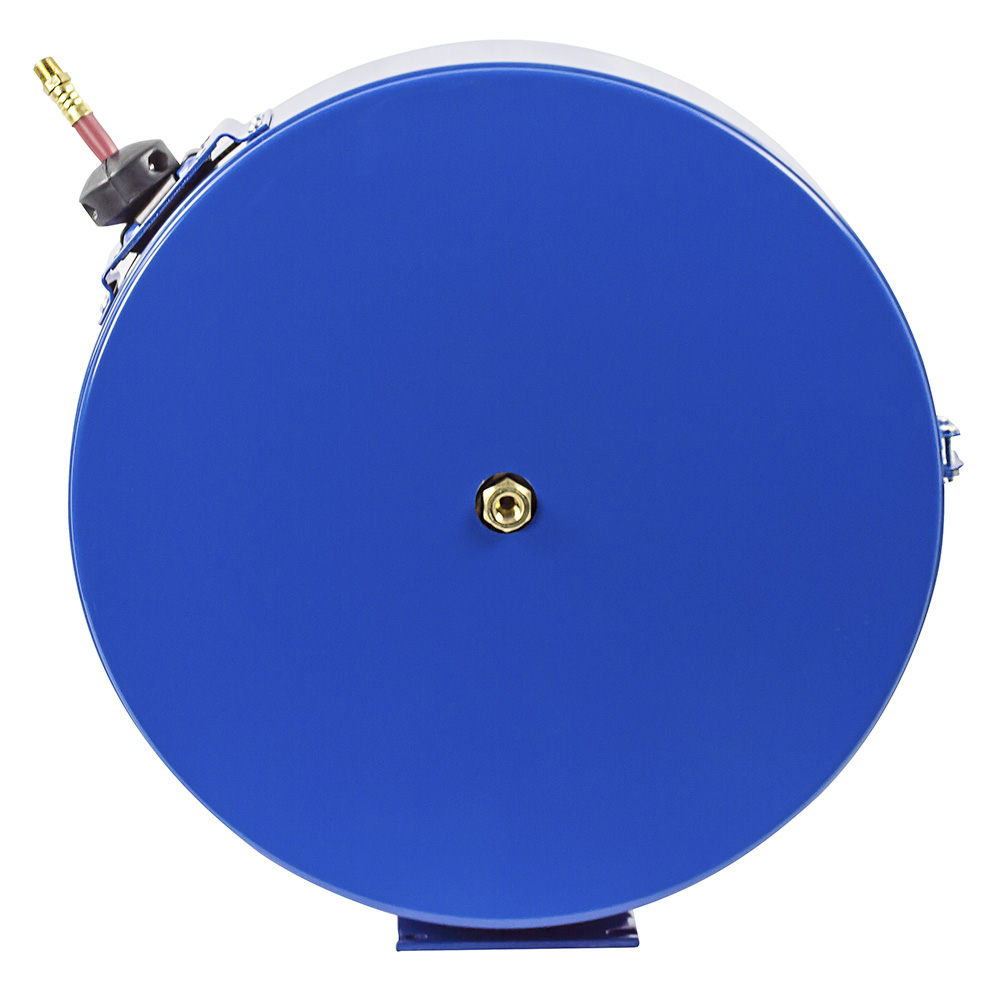

Enrouleur de tuyau caréné Coxreels série EN, vue 7

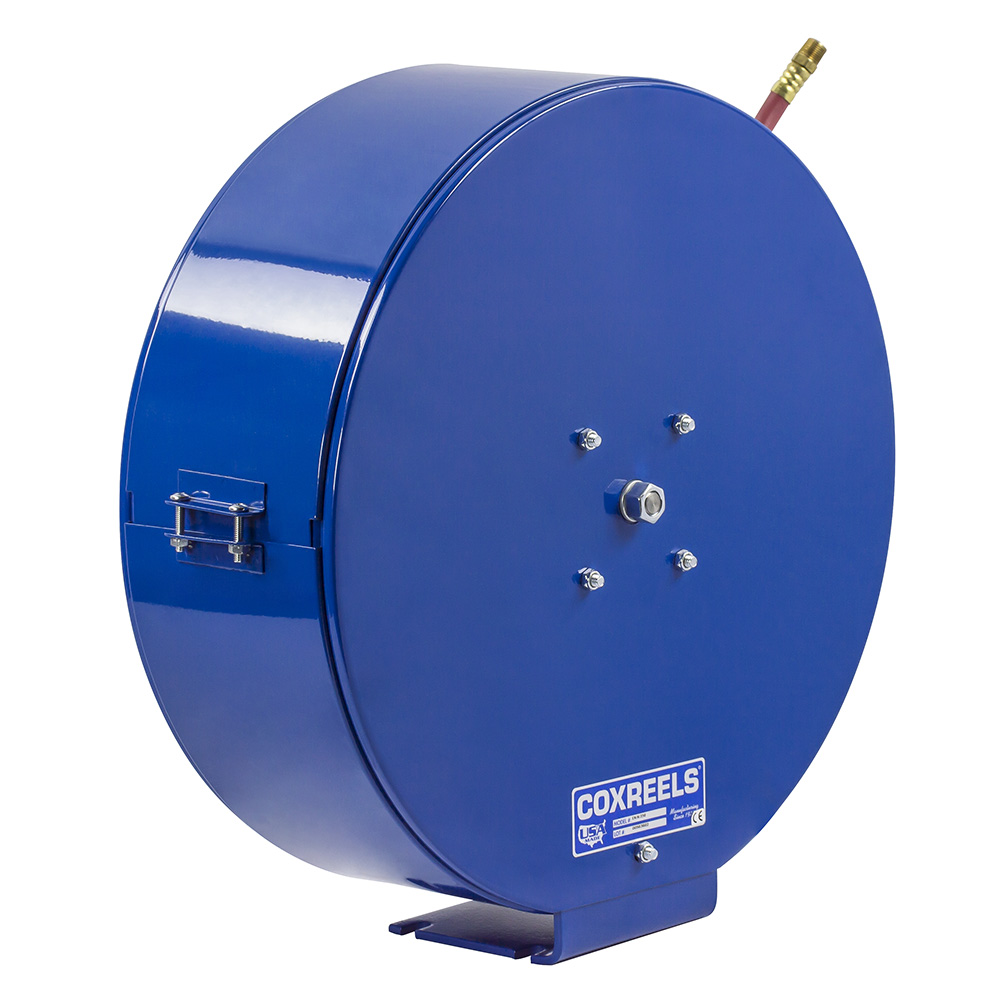

Enrouleur de tuyau caréné Coxreels série EN, vue 8

La série EN est la déclinaison carénée des enrouleurs de tuyau Coxreels : la bobine est enfermée dans un carter en acier revêtu poudre, en trois parties, qui se démonte pour la maintenance. Elle existe en trois classes de pression, de 21 à 345 bar, en diamètres intérieurs de 6, 10 et 13 mm sur 8 à 18 m.

Les modèles d’indice de taille 2 reçoivent le moyeu Super Hub à double appui d’axe. Le carter intègre un guide-tuyau à galet réglable.

Points clés

Carter acier revêtu poudre en trois parties, démontable
Guide-tuyau à galet réglable intégré au carter
Diamètres intérieurs de 6, 10 et 13 mm, longueurs de 8 à 18 m
Trois classes de pression : 21 bar, 172 à 207 bar, 276 à 345 bar
Moyeu Super Hub à double appui sur les modèles d’indice 2
Base et support d’une seule pièce en acier de 6 mm, axe plein de 25 mm
Réenroulement freiné jusqu’à 80 % plus lent sur les versions EZ-Coil
Garantie constructeur de deux ans, fabrication américaine

Raccordement

Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.

Coxreels est fabriqué aux États-Unis depuis 1923.

Caréné ou ouvert : trois raisons distinctes

Le carénage répond à trois besoins qu’il ne faut pas confondre, parce qu’ils ne se valent pas selon le poste.

Protéger le mécanisme. Un enrouleur ouvert exposé aux projections, à la poussière ou aux intempéries voit son ressort et son cliquet s’encrasser. Le carter écarte ces agressions et allonge la durée de vie des composants internes.

Protéger le tuyau. Le tuyau enroulé est à l’abri des chocs, des UV et des projections. Sur un poste où il reste enroulé la majeure partie du temps, c’est lui qui vieillit le moins vite.

Tenir un environnement propre. C’est la raison la moins technique et souvent la plus décisive. Le catalogue destine explicitement cette série aux restaurants, aux cuisines professionnelles, aux commerces alimentaires et aux usines agroalimentaires et chimiques — des lieux où un enrouleur ouvert, avec son tuyau apparent et son mécanisme visible, ne passe pas l’inspection.

Le carter se paie en encombrement et en masse : de 22 à 39 kg contre 11 à 24 kg sur la série P ouverte. Et il plafonne la capacité à 18 m, là où la série SH atteint 30 m. Pour de la longueur, il faut donc rester sur une gamme ouverte.

Références basse pression, 21 bar

Tuyau destiné à l’air et à l’eau, 65 °C au maximum. Les modèles nus, suffixés L, acceptent en plus l’huile.

Référence équipée	Ø int.	Ø ext.	Longueur	Version EZ-Coil	Référence nue
EN-N-125	6 mm	13 mm	8 m	—	ENL-N-125
EN-N-135	6 mm	13 mm	11 m	—	ENL-N-135
EN-N-150	6 mm	13 mm	15 m	—	ENL-N-150
EN-N-160	6 mm	13 mm	18 m	—	ENL-N-160
EN-N-325	10 mm	16 mm	8 m	EZ-EN-325	ENL-N-325
EN-N-335	10 mm	16 mm	11 m	—	ENL-N-335
EN-N-350	10 mm	16 mm	15 m	EZ-EN-350	ENL-N-350
EN-N-360	10 mm	16 mm	18 m	—	ENL-N-360
EN-N-425	13 mm	19 mm	8 m	EZ-EN-425	ENL-N-425
EN-N-435	13 mm	19 mm	11 m	—	ENL-N-435
EN-N-450	13 mm	19 mm	15 m	EZ-EN-450	ENL-N-450

Références moyenne pression, 172 et 207 bar

Tuyau à une nappe de tresse métallique dépassant la norme SAE R1, pour l’air, l’eau ou l’huile, jusqu’à 120 °C.

Référence équipée	Ø int.	Ø ext.	Longueur	Pression	Version EZ-Coil	Référence nue
ENM-N-325	10 mm	17 mm	8 m	207 bar	EZ-ENM-325	ENML-N-325
ENM-N-335	10 mm	17 mm	11 m	207 bar	—	ENML-N-335
ENM-N-350	10 mm	17 mm	15 m	207 bar	EZ-ENM-350	ENML-N-350
ENM-N-425	13 mm	21 mm	8 m	172 bar	EZ-ENM-425	ENML-N-425
ENM-N-435	13 mm	21 mm	11 m	172 bar	—	ENML-N-435
ENM-N-450	13 mm	21 mm	15 m	172 bar	EZ-ENM-450	ENML-N-450

Références haute pression, 276 et 345 bar

Tuyau SAE 100R16 à une ou deux nappes, pour la graisse et l’huile hydraulique, jusqu’à 120 °C. Raccord tournant en acier zingué.

Référence équipée	Ø int.	Ø ext.	Longueur	Pression	Version EZ-Coil	Référence nue
ENH-N-125	6 mm	14 mm	8 m	345 bar	EZ-ENH-125	ENHL-N-125
ENH-N-135	6 mm	14 mm	11 m	345 bar	—	ENHL-N-135
ENH-N-150	6 mm	14 mm	15 m	345 bar	EZ-ENH-150	ENHL-N-150
ENH-N-160	6 mm	14 mm	18 m	345 bar	—	ENHL-N-160
ENH-N-325	10 mm	17 mm	8 m	276 bar	—	ENHL-N-325
ENH-N-335	10 mm	17 mm	11 m	276 bar	—	ENHL-N-335
ENH-N-350	10 mm	17 mm	15 m	276 bar	EZ-ENH-350	ENHL-N-350

Encombrement

Indice	Largeur	Hauteur	Longueur	Moyeu
1	175 mm	479 mm	483 mm	Standard
2	216 mm	552 mm	556 mm	Super Hub double appui
